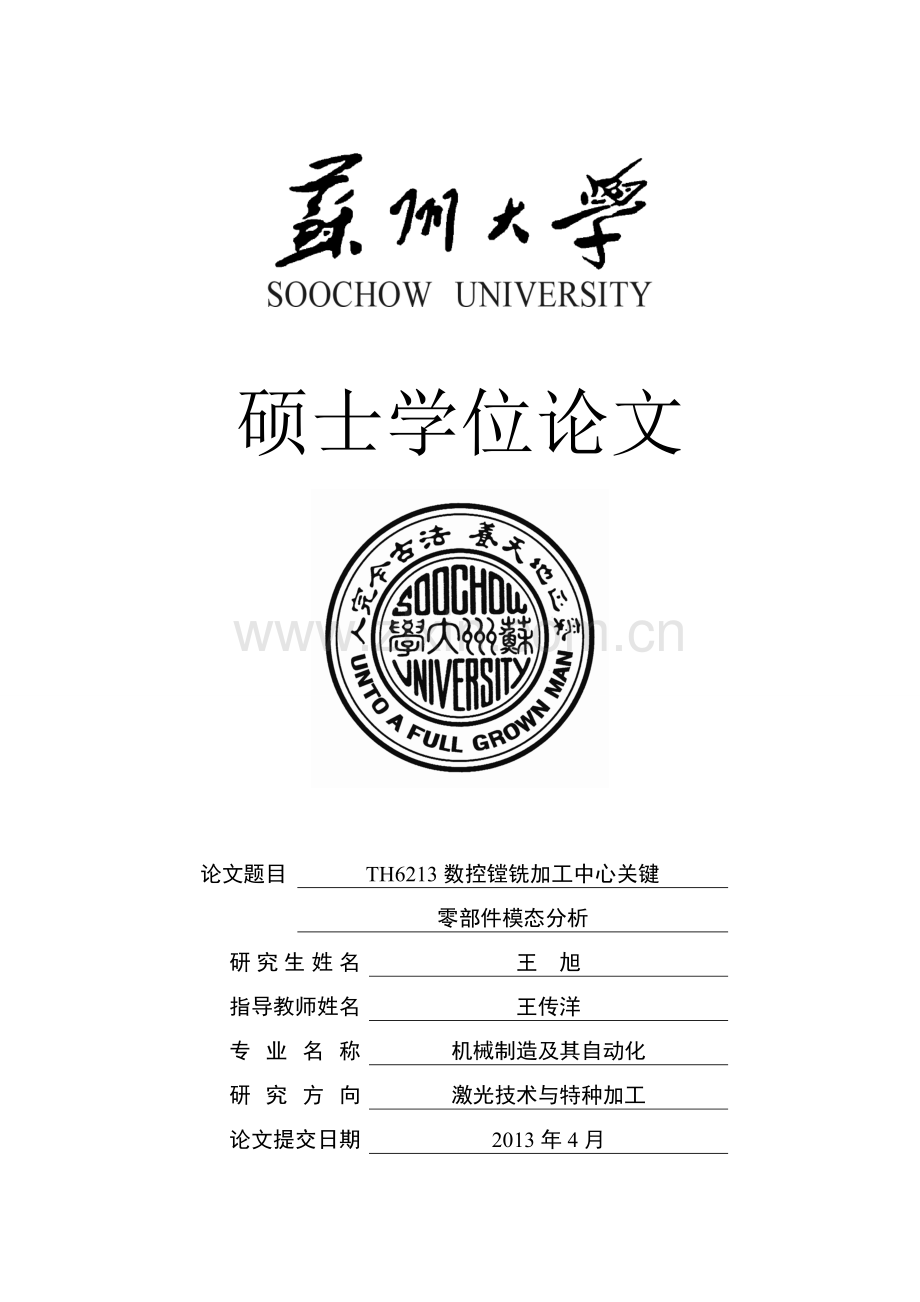

本科毕业论文---th6213数控镗铣加工中心关键零部件模态分析设计论文.doc_第1页
第1页 / 共107页
本科毕业论文---th6213数控镗铣加工中心关键零部件模态分析设计论文.doc_第2页
第2页 / 共107页
本科毕业论文---th6213数控镗铣加工中心关键零部件模态分析设计论文.doc_第3页
第3页 / 共107页
本科毕业论文---th6213数控镗铣加工中心关键零部件模态分析设计论文.doc_第4页
第4页 / 共107页
本科毕业论文---th6213数控镗铣加工中心关键零部件模态分析设计论文.doc_第5页
第5页 / 共107页
点击查看更多>>
资源描述

1、硕士学位论文论文题目TH6213数控镗铣加工中心关键零部件模态分析研究生姓名王 旭指导教师姓名王传洋专业名称机械制造及其自动化研究方向激光技术与特种加工论文提交日期2013年4月TH6213数控镗铣加工中心关键零部件模态分析中文摘要TH6213数控镗铣加工中心关键零部件模态分析中文摘要随着工业领域技术需求不断增长,镗铣加工中心正向着高速、高精度、高柔性化和模块化方向发展。一个性能良好的机床,需具备良好的加工精度、加工效率、稳定性以及可靠性等。研究表明机床关键零部件的动态特性直接影响着加工中心性能的好坏。以往机床动态特性的研究仅凭经验进行,随着电子技术的发展,以有限元方法和模态分析理论为支撑的现

2、代设计方法,已经成为现代机床设计发展的必然趋势。本文首先综述了课题的背景、意义以及国内外的研究现状,并指出了用有限元和试验模态相结合的方法设计和改进机床的新思路和重要意义,以及有限元分析和模态分析的基本理论知识,为后续的研究工作奠定了理论基础。其次,以TH6213数控镗铣加工中心为研究对象,从理论研究方面着手,采用有限元分析软件ANSYS Workbench对数控镗铣加工中心的关键零部件立柱与主轴箱进行了有限元模态分析。得到立柱前六阶固有频率和振型,发现立柱的一阶固有频率21.393 Hz,二阶固有频率32.586Hz,三阶固有频率58.332Hz均在工作频率范围内,会有共振的危险。主轴箱前八

3、阶固有频率和振型,其中一阶固有频率为74.925Hz,远远高于工作频率,没有共振的危险。然后,理论联系实际,运用北京东方振动和噪声技术研究所研制的DASP模态测试系统对立柱与主轴箱进行模态参数试验。采用变时基脉冲激励,单点激振多点拾振的方法进行数据采样,得出固有频率、振型、阻尼等模态参数。试验分析得到立柱的一阶固有频率21.876 Hz, 二阶固有频率32.650Hz,三阶固有频率50.061 ,主轴箱一阶固有频率78.312Hz。最后,通过试验频率值与理论频率值的比较,发现误差在可控范围内,并且各阶模态振型基本一致,说明理论与试验分析结果均是真实可信的。针对立柱前三阶固有频率偏高的问题,找到

4、模态薄弱环节,并且提出优化改进的方法。在现有理论分析和试验测试的基础上,提出了今后研究的目标和方向。关键词:镗铣加工中心;立柱;主轴箱;有限元模态分析; 模态试验作 者:王 旭指导老师:王传洋IIIThe key components of TH6213 CNC boring and milling center machines modal analysisAbstractThe key components of TH6213 CNC boring and milling center machines modal analysisAbstractWith growing technolo

5、gy demand in the field of industry, the Boring and milling center machine is developing in high speed, high precision, high flexibility and modularity. The dynamic characteristics of key parts of machine affect the precision, efficiency, stability and reliability in processing of center machine. The

6、 dynamic characteristics of machine have become the important indicators of the structure performance of machine. Previous research about dynamic characteristics of machines only depended on experience, with the development of electronic technology, modern design method of the finite element method

7、and modal analysis theory has become the inevitable trend in the development of modern machine designing.At first, this paper has summarized the background of topics, significance and research status at home and abroad,pointed out that using the method of the finite element method combining the expe

8、rimental modal designing is a new idea and has significance to improve machine, as well as summarized the basic theory knowledge of the finite element analysis and modal analysis .All that has laid a theoretical foundation for the subsequent research work.Then we have taken TH6213 CNC boring and mil

9、ling center machine as the research object, at the theoretical research aspects, we have used the finite element analysis soft ware ANSYS Workbench to do element modal analysis of the columns and spindle box of boring and milling center machine. We have gotten the previous six natural frequency and

10、vibration mode of the column. We have founded that the first order natural frequency was 21.393 Hz, the second order natural frequency was 32.586 Hz, the third order natural frequency was 58.332 Hz ,they were all on the range of working frequency. There would be risks of resonance. We also have gott

11、en the first eight order natural frequency and vibration mode of the spindle box .The first-order natural frequency was 74.925 Hz and far higher than that of the working frequency, there was no risk of resonance.Then, taking theory into practice, we have used DASP modal testing system developed by B

12、eijing vibration and noise technology institute to do test modal parameters of spindle box. After doing pulse excitation with variable time, sampling data with single-point excitation but multi-point vibration picking, we have gotten the results of column the first-order natural frequency was 21.876

13、 Hz, the second order natural frequency was 32.650 Hz, the third order natural frequency was 50.061Hz, the first order natural frequency of spindle box was 78.312 Hz.Finally, through the comparison of test frequency values and theoretical values, we have found that their error was within 15%, and ea

14、ch modal vibration mode were same. So the instructions of theory and test analysis were believable. According to the problems of the first three higher order natural frequency of the column, we have gotten the modal weak links, and proposed the method to optimize and improve. On the basis of the exi

15、sting theoretical analysis and experimental test, we have putted forward the goal and direction of researching in the future.Keywords: boring and milling center machine; column; spindle box; finite element modal analysis; modal experimentWritten by WangxuSupervised by Wang chuanyang目 录第一章 绪 论11.1 引言

16、11.2 课题研究的背景、来源及方法11.2.1 课题研究的背景11.2.2 课题的来源31.2.3 数控机床动态特性研究方法41.3 国内外研究概况61.3.1 理论研究状况61.3.2 试验研究状况81.3.3 综合方法研究的状况101.4 本文研究的内容、意义及工作流程图111.4.1 研究的内容111.4.2 研究的意义121.4.3 课题工作流程图131.5 本章小结14第二章 有限元模态分析的基本理论152.1 有限元分析的基本理论152.1.1 有限元分析法概述152.1.2 有限元分析的一般过程152.2 辅助工程技术现状与发展趋势182.2.1 CAE现状192.2.2 CA

17、E发展趋势202.3 有限元分析软件ANSYS Workbench介绍212.3.1 ANSYS软件简介212.3.2 ANSYS Workbench介绍222.4 模态分析基本理论222.4.1 概述222.4.2 模态参数与模态方程232.5 本章小结26第三章 基于ANSYS WORKBENCH的TH6213立柱与主轴箱理论模态分析273.1 ANSYS Workbench模态分析过程273.2 子空间迭代理论283.3 立柱模态分析过程313.3.1 立柱三维模型的建立313.3.2 立柱三维模型的简化323.3.3 立柱有限元模型的建立353.3.4 施加约束边界373.3.5 分析

18、结果373.4 主轴箱模态分析过程423.4.1 主轴箱三维模型的建立423.4.2 主轴箱三维模型的简化433.4.3 网格划分453.4.4 施加约束边界453.4.5 主轴箱模态分析结果463.5 本章小结50第四章 TH6213立柱与主轴箱试验模态分析514.1 概述514.2 模态方程与频响函数514.3 试验模态系统534.3.1 试验对象534.3.2 激励系统544.3.3 数据采集与分析系统564.4 立柱模态试验584.4.1 边界条件的选择584.4.2 试验测点的布置594.4.3 测试方法604.4.4 试验过程604.5 主轴箱模态试验744.5.1 边界条件的选择

19、744.5.2 实验测点的布置744.5.3 测试方法754.5.4 试验过程754.6 有限元理论与试验模态参数的对比864.7 本章小结87第五章 总结与展望885.1 全文总结885.2 研究展望89参考文献91攻读学位期间本人出版或公开发表的论著、论文96致 谢97TH6213数控镗铣加工中心关键零部件模态分析第一章第一章 绪 论1.1 引言机床是机械制造业中用于加工各种产品和零件的先进的生产工具,机床工业是机械工业的重要组成部分。企业对市场的应变能力、生产效率以及机械产品的质量、更新速度在相当程度上取决于机床。数控机床行业是装备制造业的基础产业,数控即数字控制(Numerical C

20、ontrol简称NC),是数字程序控制的简称。它是通过特定处理方式的数字信息去自动控制机械装置的工作。数控机床行业不仅是先进制造技术的载体,是发展新兴高新技术产业和尖端工业(如信息技术及其产业、航空、航天等国防工业产业)的关键,同时还关系到国民经济发展和国家的战略物资问题。很多国家正采取重大措施来发展自己的数控技术及其产业。数控镗铣加工中心是主要用作镗铣的一种数控机床。大型数控镗铣加工中心广泛应用于各种发电设备、航空航天、冶金、造船、铁路车辆等特种重型加工中。这些产品基本都是我国国防军工、重点建设项目急需的关键核心部分。国家正在大力进行该类机床产品开发和技术研究的工作。随着科学技术的发展、先进

21、刀具的大量出现和使用以及工艺水平的不断提高,机床的加工性能需向高精度、高效率和高光洁度等方向发展。事实表明,机床的这些加工性能与它的结构动态特性紧密关联1。如果把机床的动态特性进行一定的改善,完全可以使它的加工精度、效率、抗振性能、使用寿命以及可靠性得到一定的提高,并且机械噪声也会有所降低。这样为了满足机床越来越高的加工性能的要求,机床就必须具备相应良好的结构动态特性。如今人们认识和解决问题能力不断提高,机床制造行业中新产品研制人员越来越重视机床结构动态特性的分析和研究这一重要环节,尤其是机床的模态分析 2-3。1.2 课题研究的背景、来源及方法1.2.1 课题研究的背景1952年,因飞机生产

22、的需要,美国研制出了世界上第一台数控机床,并立即生产了100台。1958年,我国研制出了首台数控机床。自此,我国先后三次在全国掀起数控机床的研制、生产、攻关高潮,但由于缺乏技术基础,各种机、电、液、气等配套基础元部件、数控系统不过关,设计出的机床整体实力差,导致机床工作不可靠,故障频繁。而日本在此阶段,规划周密、科学行事、步子扎实,在发展生产高效、自动化的机床、自动线的基础上,保证主机过硬的设计本领,可靠的配套元部件、数控系统。1979年,日本数控系统年生产量达14,235套,数控机床年产量达14,317台,超过了美国的当年产量7,925台,年产量居世界第一4。1980年起,我国先后引进了日、

23、德、美、西班牙的数控系统、各种数控机床,各类机、电、液、气基础元部件等进行合作生产。我们学习国外先进生产技术,采用国外先进产品配置,使用国外关键零部件,针对数控机床的核心部件、基础配件以及数控系统进行生产。这样改变了以往产品的质量不可靠的问题,至此我国开始大批量生产数控机床并将它正式用在加工制造方面。1980至2000年这20年间,我国的数控机床在产量上、品种上和技术上提高较快,取得了很大的成就。1980年,我国的数控机床年产量达692台,1999年产量达九千多台,2000年超过了万台。品种上,各类激光加工机床、数控全切机床、成形机床等均能生产也比较齐全,设计、制造技术上也有了很大提高。大量国

24、产数控机床,已在广大用户生产现场使用,取得了用户的好评。但还是由于主机设计本领不过硬,很多机床,特别是先进的高性能机床还需要与国外合作 5。随着大批量生产自动化的实现,多品种柔性化生产正在蓬勃发展,以适应社会产品多样化的需求。数控机床顺应了这一需求,综合应用了计算机、微电子、自动控制、精密测量和机床结构等方面的最新成就,对复杂件、难切削件的加工起到攻坚作用。随着微型电子计算机技术的发展,今后数控机床在数量、品种上将不断增多并且数控机床的发展与CAD、CAM、CAE互相促进,相辅相成。CAD的发展,可以加速数控机床的设计;CAM的发展,可加速数控机床在实际生产中的应用;CAE的发展,使数控机床在

25、整个机器制造业中应用更加广泛6。未来数控机床的发展之路为高速度、高性能、高精度、高柔性化和模块化:(1)高速度:数控机床各轴运行的速度将大大加快。(2)高性能:随着数控系统集成度的增强,数控机床也实现多台集中控制,甚至远程控制。(3)高精度:数控机床以及加工件的精度会越来越高,且精度的保持性会更好。(4)高柔度:数控机床柔性化的发展方向为更高的自动化,将物流、管理以及各种相应的辅机集成为柔性化制造系统。(5)模块化:数控机床将向模块化的方向发展,这样既缩短了制造的周期、降低了成本,而且有利于制造商和客户7。1.2.2 课题的来源本论文课题研究的对象是苏州江源精密机械有限公司正在生产研制的TH6

26、213数控镗铣加工中心,如图1-1所示。它是江源精密机械有限公司与意大利合作共同研发的一款机床,该机床已被列为江苏省工业支撑项目(BE2011076)。该数控镗铣加工中心最适于加工较大型复杂零件,可加工零件上各种面、各种复杂孔系、各种台阶、各种复杂图形或三维曲面等,连续完成铣、钻、镗、铰、攻丝等多种工序加工。加工零件的过程具有高精、高效、高稳定性的特点,可广泛适用于汽车、航空航天、船舶制造、军工、能源、电力设备、矿山机械、锻压设备和模具等行业中。TH6213立柱采用框架封闭式结构,空腔内设置有较多的纵向和横向筋,提高了立柱的抗扭刚度。先进的方形主轴箱头部设计,大大提高了其强度与刚度。箱体采用铸

27、铁材料,具有机械与热对称结构,采用四导轨接触,安装在具有热对称结构的立柱中央位置。导轨选用德国进口的机床专用大尺寸重载滚柱直线滚动导轨。TH6213数控镗铣加工中心的主要技术参数如下表1-1所示:表1-1 TH6213数控镗铣加工中心的主要技术参数Table 1-1 the main technical parameters of TH6213 CNC boring and milling center machine项目 单位 TH6213主轴箱行程(Y轴行程) mm 2000立柱行程(Z轴行程) mm 1600镗杆直径 mm 130主轴最大速度 rpm 4000主轴锥孔 ISO BT50最

28、大功率 kw 37最大扭矩 Nm 1580 图1-1 TH6213数镗铣加工中心实物图FIG. 1-1 The physical diagram of TH6213 CNC boring and milling center machine1.2.3 数控机床动态特性研究方法长期以来,机床结构的设计基本是根据经验进行的,对它的动态特性方面只作粗略的原则性的考虑。如果要获得具备较高动态特性的结构,往往需经过多次试制、改进设计等漫长的研究过程。造成这样复杂结果的原因有:1)机床结构复杂,组成的零部件较多;2)动态条件较为多变,机床工作时出现的某些振动机理与各部分的结构定量关系尚不清楚;3)目前结构

29、的动态特性分析方面的理论与方法不很完善,而且动态特性分析的计算量是很大的,如果不依靠先进的计算工具是没法进行的。随着计算机的普及,机床结构与振动方面理论的迅速发展,先进的机床动态分析和试验技术的相继出现以及机床自振理论知识的逐步深入与统一,目前的技术已能够解决机床工作时因为动态力的原因而发生的各种复杂问题。一般可在设计阶段就对机床结构动态特性做出理论分析,然后再进行机床结构动态方面的设计,用较为经济且合理的手段去获得具有预想动态特性指标的机床结构,让机床能发挥出它应有的加工性能与精度。研究机床动态特性的方法主要有:1)理论分析法理论分析法就是以结构动力学的基本理论为基础,依据机床的设计要求进行

30、理论建模和分析,并最终得到机床理论动态特性的方法。通过理论建模和分析的方法能够检查机床的动态特性能否满足设计和工作的要求,为机床的结构改进提供一定的理论依据。此方法可经济、快速地达到优化设计的目标,它最明显的优势是能够在机床设计的过程中发现其动态性能存在的问题,及时提出解决的方案。但这种方法也有不足之处,就是在设计中对机床结构进行建模和分析时难免会产生误差,这些误差又不可避免的导致分析结果的偏差,进而影响到分析和模拟的准确性。造成这些误差的原因比较多且较复杂,如边界条件的近似、界面连接条件、阻尼参数的确定等。这些都会导致误差,影响分析计算的精度和准确性。2)试验测试法试验测试法即是借助试验测试

31、的手段对机床系统进行试验,提取系统的输入输出相关数据,在得到的数据的基础上建立起反应系统真实状态的模型,并对模型进行计算和分析8。这种方法是以已经制造出来的机床设备为研究对象,先对现有的机床设备做全面的了解和测试,得到诸如结合面参数,阻尼参数,边界条件参数等,然后对机床系统进行建模,这样可降低在建模的时候产生的因参数不准确而导致的误差。试验法还可以使建立的模型与实际的机床系统具有十分相近的各项性能,从而有效的避免了因建模误差导致的分析计算的不准确。这些是试验建模方法的优点,但它也有缺点。比如我们在建模之前,不得不对相应的机床设备作相关的测试实验,这样就必须提供相关试验设备、试验方法、分析处理数

32、据的手段,不可避免的造成较高的投入。此外,在测试的过程中难免受到诸如信号处理设备的误差,检测设备的误差,随机噪声等因素的影响,导致参数识别的精度有所降低,进而影响建模的准确性。3)理论试验相结合的方法该方法是以试验数据为基础,修正机床的动力模型,并利用这个动力模型进行整机动态性能分析与优化。这种建模方法能够充分发挥有限元方法和动态分析方法各自的优势,最终获得能够准确反映系统真实动态特性的模型9。此方法关键的地方是运用试验手段获得的比较精确的系统数据来改进理论建模后的系统模型,让改进后的数学模型可以真实的反映系统的动态特性,然后对这样较真实的较准确的模型进行分析和计算,得到较为准确的系统的动力学

33、特性数据,进而更好的改进及优化结构。目前,国内外对机床进行模态分析多采用第三种方式,即有限元数值计算和试验研究相结合的方法。常用试验模态分析的结果来修正有限元模型,由此得到含有结构参数的、精确的有限元模型。1.3 国内外研究概况1.3.1 理论研究状况1.3.1.1国外理论研究状况60年代,S.Taylor与S.A.Tobias10建立了一台摇臂式钻床的质量集中模型,整台机床计算结果显示低阶固有频率与试验值很接近,但仍未能计算出动态响应值。70年代,德国亚琛工业大学的M.韦克11教授较系统地论述了了解机床动态特性的意义。他认为,机床的动态特性往往会对机床工作效率产生难以预料的影响。70年代,J

34、 .Hi jink12等人运用质量分布梁的方法,建成了一台卧式升降台形的铣床的结构模型,并根据铣床各部分的结构弹性变形对机床整体影响的情况,将其结构分成刚性梁与弹性梁两种。假设其中的刚性梁只作刚性运动没有弹性变形,这样能够更接近实际机床的结构特点。不足之处是未考虑到结合面的动态性能,其理论共振固有频率与试验值相差约差15%,动柔度值相差约1倍以上。日本得学者吉村尤孝13在考虑了结合面动态性能的基础上,建立了带有双立柱的车床质量分布梁的动态力学模型。这个模型具有20个结合面,其中2个是导轨的结合面,其余是螺栓联接处固定的结合面。他考虑到了结合面的动态特性,因而理论计算值比较接近于实测的值。M.D

35、alenbring14-16等人对机床也做了理论方面的一些研究,他们研究的结果很一致。他们研究了计算过程的效率及计算当中出现的误差,得到的结论表明:运用理论方法建出的模型,其确定的力学模型会直接影响分析计算出的结果。1978年,日刊名为机械与研究的杂志出版了垣野议昭17发表的文章机床动态特性。他提出热变形与颤振是影响机床加工精度与加工效率的两个主要因素。Michigan大学的T.Jiang和M.Chiredast18在应用有限元动态分析的基础上,建立了可以模拟机床结构联接形式的数学模型。它们提出了建立整机模型的方法并对机床结合面的联接形式进行了研究,并对机床结合面的联接件(如焊点、螺栓等)的位

36、置和数量进行了拓扑优化设计。1.3.1.2国内理论研究状况汤文成、易红19对机床床身部件的静态与动态两方面的特性进行了分析并且做了优化方面的设计。他们通过改变机床床身部件的筋板类型与布局使床身静态和动态性能都获得了显著的提升。他们还依据机床导轨部件振动的变形量来设计床身结构,并依此建立了床身部件的结构三维模型,同时设床身结构部件参数为变量,进行优化。最终他们得到了最优化的床身部件设计方案。总之,他们在机床参量化设计等方面做出了有益的尝试。吴长智20在分析了MG1432B磨床动态特性的基础上,提出了一种离散误差线性优化的方法。他建立了磨床的动力学模型,找到了磨床结构的薄弱环节,并给出了改进的方法

37、。总之,这些研究为整机结构动态性能的改进提供了一定的参考。徐燕申、刘晓平、彭泽比21等运用了模糊理论,对机床结构进行了动态性能的分析,并取得了较好的效果。福州大学林有希22提出了整机有限元的方法。利用静态凝聚法和子结构技术对整机进行了建模,大幅度缩减了机床结构自由度。浙江工业大学王伟伟23根据现有的理论知识确立了铣床结合面的参数,并进行了该台铣床的进给系统的仿真分析。他还建立了铣床的有限元模型,指出了铣床存在薄弱环节的部位,并改进了它的薄弱结构。华中科技大学的吴昊24针对数控机床的组成特点和性能以及仿真系统抽象建模的要求,将数控机床分成各个有机关联的单个学科系统和模型,研究了机械动态力学和机械

38、控制系统方面建模的方法,并且运用相关学科理论知识和软件系统,分别建立了机床伺服进给系统的理论与仿真模型。王飞月25分析机床的振源和阵型特点,研究了静、动态刚度和阻尼对机床动态特性的影响。结合面的阻尼和刚度分别占整机的阻尼、刚度的90%和60%以上。以上的研究工作都是从理论角度分析,然后建立了机床的动态力学模型。他们一般以机床的设计图纸为基础,经过抽象与简化建立了机床的动态力学模型,然后据此进行了机床动态特性分析。这样做也带来了一定的问题,因为有限元分析过程中单元细分会引起计算方面累积的误差,还有种类繁多的机床结合面,其影响因素十分复杂,所以往往这样的机床结构理论的模型其分析结果与实际的机床动态

39、性能差别较大。尽管理论建模的研究方式存在着上述缺点,但随着科学研究工作的进一步深入,我们是可以掌握比较精确且合理的机床动态性能方面的理论研究方式的。1.3.2 试验研究状况试验模态研究技术是通过系统理论辨识和模态分析理论,把模态理论分析和动态测试技术两者结合起来,一种非常实用的模态技术。70年代,自从引入了控制理论中传递函数这一概念和模态参数的解析这一理论,以及建立了描绘系统动态性能的传递函数,试验模态分析的方法得到了飞快的发展,多种模态参数的识别方法相继出现。1.3.2.1国外试验研究状况A.L.Klostermanan,A.Berman和W.G.Glannely,N.Miramand等人创

40、造了在频域内识别模态参数的多种方法,R.Potter,M.Richardson,H.G.D.Goyder26等人提出在频域内复模态参数的识别方法。S.R.Lbrahim,W.R.Smith27等人大量研究了时域内识别系统的模态参数的方法 。80年代以来,新的模态识别方法相继出现。这些方法中时域分析法发展速度较快,改变了70年代 Ibrahim28法独挡一面的格局。多基准法 、最大熵谱估计法、多点随机激振与多参考点复指数识别法,这些模态参数识别方式相继出现,对其研究也有了一定的进展。1976年,J.Tuety3等人建立了五自由度的立铣动力学模型,模型的分析结果与试验数据能够较好地一致。1.3.2

41、.2国内试验研究的状况广西大学陈文峰、毛汉领29“MXBS-1320型高速外圆磨床动态性能的试验研究”一文中,使用脉冲激振法对MXBS-1320型高速外圆磨床的动态性能进行了动态试验,得到磨床前几阶模态的频率和振型图,寻找出了机床振动时的薄弱部位和主要振源,并提出一些改进机床薄弱环节的措施。东南大学和无锡机床股份有限公司合作进行了内圆磨床M2120A床身部件结构的有限元分析30,得到了床身前几阶的固有频率和振型,并且分析了床身的内部筋板布置对结构动态特性的影响。天津大学针对机械结构先后进行了动力的修改、试验模态分析、物理参数的识别以及子结构综合的方法等方面的研究31-32。以Z3025型摇臂钻

42、床为试验研究对象,研究了如何建立该钻床结构的动态力学模型以及如何对钻床结构的结合面进行参数识别。通过对钻床整体进行模态试验与测试,得到了它的各阶固有频率值以及相对应的振型,结果显示摇臂部件是整个钻床的薄弱环节。浙江大学先后研究了机床固定结合部位的动态特性、加工中心立柱部件与床身部件之间结合面的动态特性和参数识别33-34。以JCS-018型加工中心的主轴部件与刀柄部件之间的结合面为主要的研究对象,研究了加工中心的固定结合部位的动态特性,建立了机床结构的动态力学模型,并且识别出了机床结合部位的动态参数值。在研究加工中心的立柱部件与床身部件结合面动态性能和参数识别时,提出一种识别复杂模型结合面参数

43、的方法。主要工作为:1)利用结合面元的方法,建立了结合面动态力学模型;2)运用有限元模型降阶修改法,建立了立柱部件与床身结构的低阶、高精度动态力学模型。大连理工大学是国内比较早就进行机床得接触面动态性能研究的单位之一35。在进行机床动态性能分析与优化设计时,提出一种新的能识别出机床接触面部位刚度与阻尼的方法。该方法主要是运用一种新的凝聚技术将有限元和时序反洗法结合起来,只需利用机床一到两个不完整的动态振型就可将它的接触面间结构参数识别出来。昆明理工大学的张宇和廖伯瑜36以机械阻抗综合法为基础,提出了一种直接运用机床结构实测的频响函数去识别部件结合面参数的方法。他们还运用多频率点最小二乘法,减弱

44、了试验中产生的噪声对结果的影响。该方法优点为:无需预先建立机床结构的分析模型,比如有限元模型,大大简化了试验与测试计算的过程。此方法尤其适合用在像机床这样的复杂的大型组合结构的结合面参数的识别。青岛大学张杰37提出了一种用于复杂的机械动态参数识别与机械部件结合面动态力学建模的方法。在结合面概念与理想结合面的基础上,建立了结合面动力学模型以及复杂结构低阶有限元动力学模型。覃文杰等38人提出用自定义单元处理结合面的刚度的方法,分析了整体机床的动态特性,并用试验的方法确定了相应的刚度参数。魏海燕39等采用变时基采样的锤击法测试卧式加工中心的低阶模态,该方法简便、适用性广,具有较高经济性和实用价值。太

45、原科技大学李晓强40等学者对Z512-2型台式钻铣床进行了试验模态分析,得出机床前几阶固有频率和振动大小,验证了机床结构的合理性。1.3.3 综合方法研究的状况自上世纪70年代中期,人们就将有限元分析技术和试验模态分析技术有机结合,以发挥两种方法各自具有的长处,得到了能确切的反映实际且实用的动态性能分析技术。该技术依据试验测试得到的比较准确的模态参数值修正理论上建立的有误差的模型,修正后得到的理论模型一般都能够准确地模拟机床结构的动态力学性能。这样基于理论与试验相结合的动力学分析方法,能够更好的发挥出理论模态分析的作用,得出更准确的分析与优化设计的方案。1.3.3.1国外综合研究的状况1971

46、年,学者A. Berman41提出了不完整的动力结构模型理论,1975年和1979年对此理论进行了完善。Berman方法的优点:基于模态正交理论,无需计算特征值和特征向量,直接用试验数据的特征向量和频率来修改理论计算的质量、刚度矩阵,最后得到结构参数。1983年,J.C.Chen42提出从模态试验结果中直接识别数据是不完整的这一结论。他认为这样测出的模态阶数会低于理论模态数。1.3.3.2国内综合研究的状况1995年,我国的彭晓洪43 针对Berman的算法提出了一个改进的算法。此方法使修正矩阵具有带状性质,这样大大简化了计算。1993年,徐燕申和刘晓平44将有限元分析与模态试验相结合来识别结合面的动力学特性并且建立了机床整机动力学模型。他们利用动态测试分析优化参数的方法对有限元模型进行了修正,从而保证了有限元模型的建模精度。张海伟45运用理论模型分析和动态试验分析相结合的方法,进行了卧式加工中心的动态性能的分析。将所得试验测试数据与理论计算结果进行对比,验证了理论模型的合理性,并且找出了机床的薄弱环节。针对薄弱环节进行了结构优化,优化后机床结构的最大变形值都有了相应的降低。贺银芝46等人以机床小立柱模型为例,通过将有限元分析和试验模态分析这两种方法有机地结合,进行了小立柱的动态特
