安全爬梯专项综合项目施工专项方案.docx

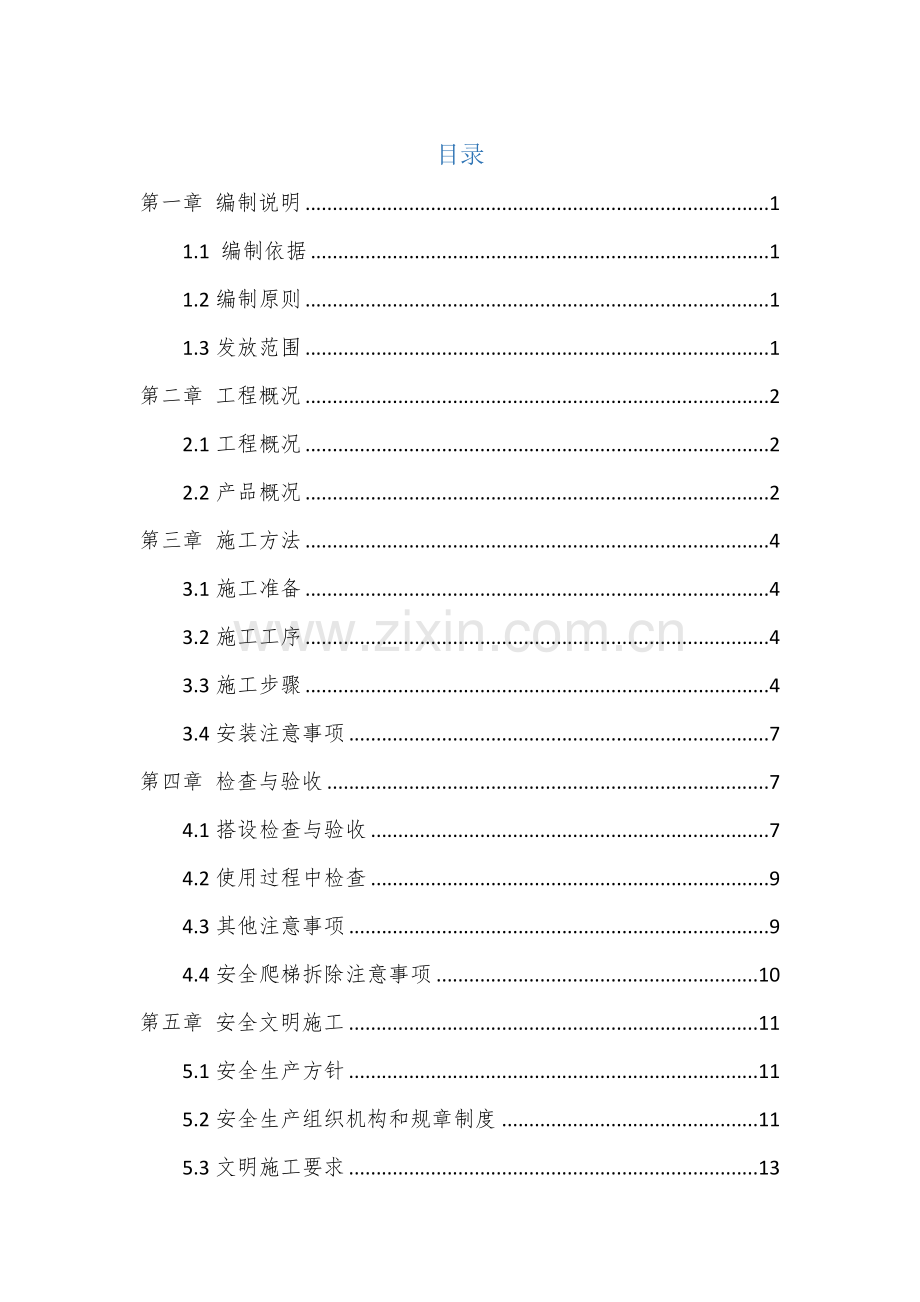

目录
第一章 编制说明 1
1.1 编制依据 1
1.2编制原则 1
1.3发放范围 1
第二章 工程概况 2
2.1工程概况 2
2.2产品概况 2
第三章 施工方法 4
3.1施工准备 4
3.2施工工序 4
3.3施工步骤 4
3.4安装注意事项 7
第四章 检查与验收 7
4.1搭设检查与验收 7
4.2使用过程中检查 9
4.3其他注意事项 9
4.4安全爬梯拆除注意事项 10
第五章 安全文明施工 11
5.1安全生产方针 11
5.2安全生产组织机构和规章制度 11
5.3文明施工要求 13

第一章 编制说明
1.1 编制依据
1、贵州省正安至习水高速公路施工协议文件。
2、施工图纸及相关资料。
3、协议文件中明确要求实施相关施工、进度、安全、质量及环境保护规范及要求。
4、本企业现有技术水平、管理水平、施工资源及多年来高速公路工程施工成熟经验。
5、国家、贵州省及本行业相关施工、安全、文明施工、环境保护规范、规程及相关文件。
1.2编制标准
1、遵照安全第一标准。
2、遵照协议要求，正确组织施工，确保施工安全及进度。
3、坚持实事求是标准，依据本单位能力，确保施工组织可行性、优异性和合理性。
4、充足发挥标准化化、专业化施工企业优势标准。
1.3发放范围
指挥部
技术质量部、工程管理部、安全监督部、商务合约部
项目部
A7-A14协议段

第二章 工程概况
2.1工程概况
中建五局承建正习高速公路第七至十四协议段，项目始于桐梓县羊蹬镇，路径木瓜镇、松坎镇、新站镇，最终桐梓县夜郎镇，总造价43.35亿元。根本起讫里程为K53+820～K94+460，路线全长42.37公里。其中桥梁16411.4m/53座，占线路长度38.8%；路基全长13895.1m，占线路长度32.8%；隧道12032.5/6座，占路线长度28.4%。
全线含刚构桥5座：羊蹬大桥、马鞍山大桥、木瓜大桥 、枇杷湾大桥、城隍寺特大桥，桥梁墩柱共21445.9m/991根，墩柱形式有：双肢薄壁墩、矩形实心墩、空心薄壁墩、圆柱墩、花瓶墩等。
因本工程桥梁墩柱较高且多，为规范施工，确保安全，经指挥部商议，确定全线墩柱施工统一使用安全爬架，确保人员上下安全。
2.2产品概况
安全爬梯本身含有水平杆双锁、稳定性高，同时含有装拆快捷、使用安全、组合简单、运输储存节省空间等优点，可大大降低施工过程中架体搭设作业；且安全爬梯可地面整体拼装后在用吊机吊起组装，降低了高空作业施工时间和危险性。
同时，安全爬梯能数次循环使用，无零碎配件，方便运输及周转使用。
其关键配件参数以下：

75加强型安全爬梯基础技术参数表
序号
配件名称
规格型号
结构作用
1
立 杆
,48×3.25×3135
垂直荷载
2
顶 杆
,48×3.25×1300
顶端护栏
3
横 杆
,48×2.5×2438
纵向连接
4
横 杆
,48×2.5×1268
横向连接
5
横 撑
∠50×4.0×1268
横向连接、承托楼梯
6
斜拉杆
,48×2.3×3302
纵向斜支撑连接上下层
7
斜拉杆
,48×2.3×1953
横向斜支撑连接上下层
8
楼梯
2438×1485×590
人行通道、转弯平台
9
内扶手
2438×1485
楼梯护栏
10
可调整底座
,37×600×140×8
底座支撑、水平调整
11
内扶手
2438×1485
楼梯护栏
12
可调整底座
,37×500×140×8
底座支撑、水平调整

第三章 施工方法
3.1施工准备
（1）爬梯支架搭设和拆除前应对技术工人进行技术和安全交底。
（2）应对构配件进行检验验收，不合格产品不得使用。
（3）经检验合格构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
（4）应清除搭设场地杂物，平整搭设场地，并使排水通畅。
3.2施工工序
安全爬架安装：地基处理→安放可调整底座→安装脚手架立杆和横杆连接→安装横撑和楼梯→安装斜拉杆→安装楼梯内扶手→往上加高并安装附着→循环安装至作业面→安装顶端防护栏→完成。
3.3施工步骤
3.3.1地基处理
（1）在墩柱旁安装安全爬梯位置必需扎实、平整，最好是水泥硬化地面，若未硬化处理地面最好能垫铺整块钢板，40m以上高墩需进行硬化处理，硬化面积长度大于3.5m，宽大于2.5m，厚度大于200mm。
（2）爬梯支架底座底面标高宜于自然地坪50mm。
（3）在搭设前应对底座安放位置进行放线，标高应一致。
3.3.2安放可调整底座
首先将可调整底座4支根据2438mm长，1268mm宽中心距离摆放在需要安装爬梯合理位置。并将螺母调整到最低点（搭设第一层时，采取水准仪或水平管，确保4个螺母应调整在同一水平线上）
3.3.3安装脚手架立杆和横杆连接
将3135mm立杆（也就是3米长立杆）4支分别套在可调整底座上并用横杆将立杆连接成一个整体，长度方向用2438长横杆，装在高一点方向销库里。宽度方向用1268短横杆，装在低一点方向销库里，（注意宽度方向最下面一条不装横杆，应装用角钢焊接成1268横撑，用于置放楼梯在上面。（标准型每75厘米一层）横杆按次序向上安装。安装时注意整体爬梯架身水平和直角度。（通道进口处最下面一条是横撑，用于放置楼梯，以上留三个位置不用安装横杆，作为通道进口）。
3.3.4安装横撑和楼梯
横撑装法是以第一条（进口处最低一层装横撑）为基础，对面1.5米处再装一条（横撑是用来放置楼梯。楼梯垂直高度为1.5米），以这类推对面每隔1.5米装一条（一个面上间隔3米装一条）。楼梯安装和横撑同时进行：直接将楼梯放置在横撑上，摆正放好即可。注意：转角平台大方向放在下面，转角平台小方向放在上面。
3.3.5安装斜拉杆
斜拉杆是用来安装在整体架子外面以保持架子稳定性，3302m长装在长度方向，1953mm长装在宽度方向。注意：斜拉杆一定要装在两层架子之间，使其起到连接上下层作用，以增加爬梯稳定性。
3.3.6安装楼梯内扶手
楼梯扶手是装在楼梯内侧，用所配套螺丝、螺母直接将扶手固定在楼梯内面即可。要求将螺丝锁紧，以确保行人安全。
3.3.7往上加高并安装附着
根据以上安装次序，以这类推向上安装，直抵达成所需要高度为准；也可在地面拼装加固后整体吊装接长。每加高一层时，全部必需用配套螺丝将上、下层立杆连接好并锁紧。以确保爬梯整体稳定性。并依据实际高度进行合理墙体附着，没做好对应附着不能继续往上安装。应该安装到每隔3-5米时，做一层附着。（附着连墙件宜水平设置，当不能水平设置时，连接爬梯架体一端应低于和建筑主体结构相连一端，连墙件坡度宜小于1:3）。而且在30米以上应加强附着：每隔3米就必需做一层附着，而且确保附着牢靠。
附着时将搭设好安全爬梯通道和塔吊或墩柱附着在一起。圆柱墩和塔吊可直接用钢管扣件附着，矩形墩可每隔3-5m预埋C25钢筋或钢管进行焊接或钢管扣件附着。
3.3.8安装顶端防护栏
最终安装防护栏，1300mm立杆是用来作为护栏使用，安装在每一座安全爬梯最顶端，一样用横杆连接并锁紧。通向施工出口方向不用安装横杆，方便施工人员进出。
3.4安装注意事项
（1）爬梯支架必需配合施工进度搭设，一次搭设高度不应超出相邻连墙件以上一层高度。
（2）每搭设一层，应校验爬梯支架水平度和垂直度。
（3）扶手、斜拉杆搭设应和立杆搭设同时进行，严禁滞后安装。
（4）当爬梯支架高出相邻连墙件一层时，应采取确保脚手架稳定临时拉结方法。
（5）连墙件、锚固螺栓，应使用产品质量合格证产品，在使用前应进行外观质量检验。
第四章 检验和验收
4.1搭设检验和验收
1、搭设前，应对爬梯支架地基和基础进行检验，经验收合格后方可搭设。
2、爬梯架体每搭设两层，应对搭设质量及安全进行一次检验，经检验合格后方可交付使用或继续搭设。
3、爬梯支架搭设质量验收时，应含有下列文件：
（1）构配件和材料质量检验统计。
（2）安全技术交底及搭设质量检验统计。
4、对搭设质量现场验收时，应对下列项目关键检验，并记入施工验收汇报：
（1）构配件规格、品种应符合设计要求，应质量合格设置齐全、连接和挂扣紧固可靠。
（2）基础应符合设计要求，应平整坚实。
（3）连墙件应符合实际要求，和建筑结构、架体应连接可靠。
（4）架体垂直度及水平度应合格。
（5）安全网张挂应齐全、牢靠。
5、爬梯架体搭设技术要求、许可偏差及检验方法，应符合下表要求。
搭设要求及许可偏差
序号
项目
技术要求或许可偏差（mm）
检验方法
1
隐蔽工程
地基承载力
符合要求
观察、施工
统计检验
预埋件
符合方案要求
2
地基和基础
表面
坚实平整
观察
排水
不积水
底座
无沉降
3
架体结构
符合方案要求

观察、尺量
5
垂直度
每层
±3.0
经纬仪或吊垂球
整体
h/1000
6
水平度
每层
±5.0
水准仪
整体
±100.0
7
连墙件
和架体、建筑结构连接
牢靠
观察
纵、横向间距
±300
尺量检验
和门架横
杆距离
≤200
4.2使用过程中检验
4.2.1爬梯支架在使用过程中碰到下列情况应进行阶段性检验：
（1）遇有8级以上大风。
（2）冻结地基解冻后。
（3）停用超1个月。
（4）架体遭受外力撞击等作用。
4.2.2爬梯在使用中应定时检验下列项目：
（1）杆件设置和连接，连墙件等结构是否符合要求。
（2）地基是否积水，底座是否松动，立杆是否悬空。
（3）安全防护方法是否符合要求。
（4）是否超载使用。
4.3其它注意事项
1、搭拆爬梯支架应由专业架子工担任，人员必需是经过按现行国家标准《特种作业人员安全技术培训考评管理要求》考评合格专业架子工。上岗人员应定时体检，合格者方可持证上岗。
2、爬梯仅用作施工人员通行，严禁作业人员携带作业材料、施工机具通行。
3、当有六级及六级以上大风和雾、雨、雪天气时应停止支架搭设和拆除作业。雨、雪后上架作业应有防滑方法，并应扫除积雪。
4、应对爬梯进行日常性检验和维护，立即对爬梯上杂物进行清理。
5、为了确保安全，承载以：100米以上高度时10个以内人数（以每人70KG体重为参数），90米以上时20个以内人数、50米以上时30个内人数、30米以下时40个内人数在上面行走承载为安全限数，每个楼梯同时最多可承受3个人体重。
4.4安全爬梯拆除注意事项
4.4.1架体在拆除前应做好以下准备工作：
（1）应全方面检验爬梯架体各个杆件、连墙件和各构件之间连接。
（2）应清除架体上杂物及作业面障碍物。
4.4.2拆除架体时，应符合下列要求：
（1）拆除作业必需由上而下逐层进行，严禁上下同时作业。
（2）同一层构配件和斜拉杆必需根据先上后下、先内后外次序进行拆除。
（3）连墙件必需随架体逐层拆除，严禁先将连墙件拆除后再拆架体，拆除过程中架体自由大于2层时，必需加设临时拉结。
（4）梯段和杆件应采取机械运至地面，严禁抛投。
（5）拆卸构配件应不得混乱堆放，应按品种规格分类堆放，并立即整修和保养。
第五章 安全文明施工
5.1安全生产方针
在施工过程中，必需认真落实“安全第一、预防为主”方针，严格预防种类安全事故发生。
5.2安全生产组织机构和规章制度
（1）加强领导，健全组织
①建立包含项目经理、技术总工、生产经理、安全总监、安全员、施工员、班组长和班组安全员在内安全生产责任制和检验监督制度。

②项目正、副经理对本协议段安全生产负总责。技术主管、施工员对所负责区劳动保护、安全生产负总责；并负责组织实施安全生产方法，进行安全技术交底，检验各生产班组安全生产情况，督促工人遵守纪律，负责分析和处理通常性事故，发生重伤以上事故应立即上报。班组长、安全员要模范遵守安全生产规章制度，领导本班组安全作业，使用好安全帽、安全网等劳动保护用具，对生产中不安全原因及隐患要立即处理，不能处理要立即上报。
（2）建立安全生产相关部门岗位职责责任制
①工程技术部门依据安全技术规程、规范、标准编制实施性施工工艺步骤框图和技术文件，负责制订对应安全技术方法；
②安全部门负责制订机械设备安全操作规程和安全管理制度，加强检验、维修和保养，确保施工机械安全运转；
③安全部门负责做好新工人、特殊工种教育培训和考评工作，做好工伤事故统计和分析，提出防范方法；
④物资部门、办公室负责做好施工现场、仓库、宿舍防火、防盗、防蠹等安全保卫方法。
（3）安全教育和培训
①经理部常常开展安全生产宣传教育使广大职员真正认识到安全生产关键性、必需性，牢靠树立安全第一思想，自觉地遵守各项安全生产法令和规章制度。
②参与施工全部些人员必需进行上岗前安全教育。
③特殊工种人员除进行通常安全教育外，还必需进行本工种专业安全技术培训，经考评合格持证后，方可独立操作，并按要求做好证书复审，复训管理工作。
5.3文明施工要求
（1）材料到场后要集中堆码整齐，垫高、防雨。
（2）爬架搭设好后按要求铺挂安全网，确保安全、美观。
（3）拆卸构配件应不得混乱堆放，应按品种规格分类堆放，并立即整修和保养。
