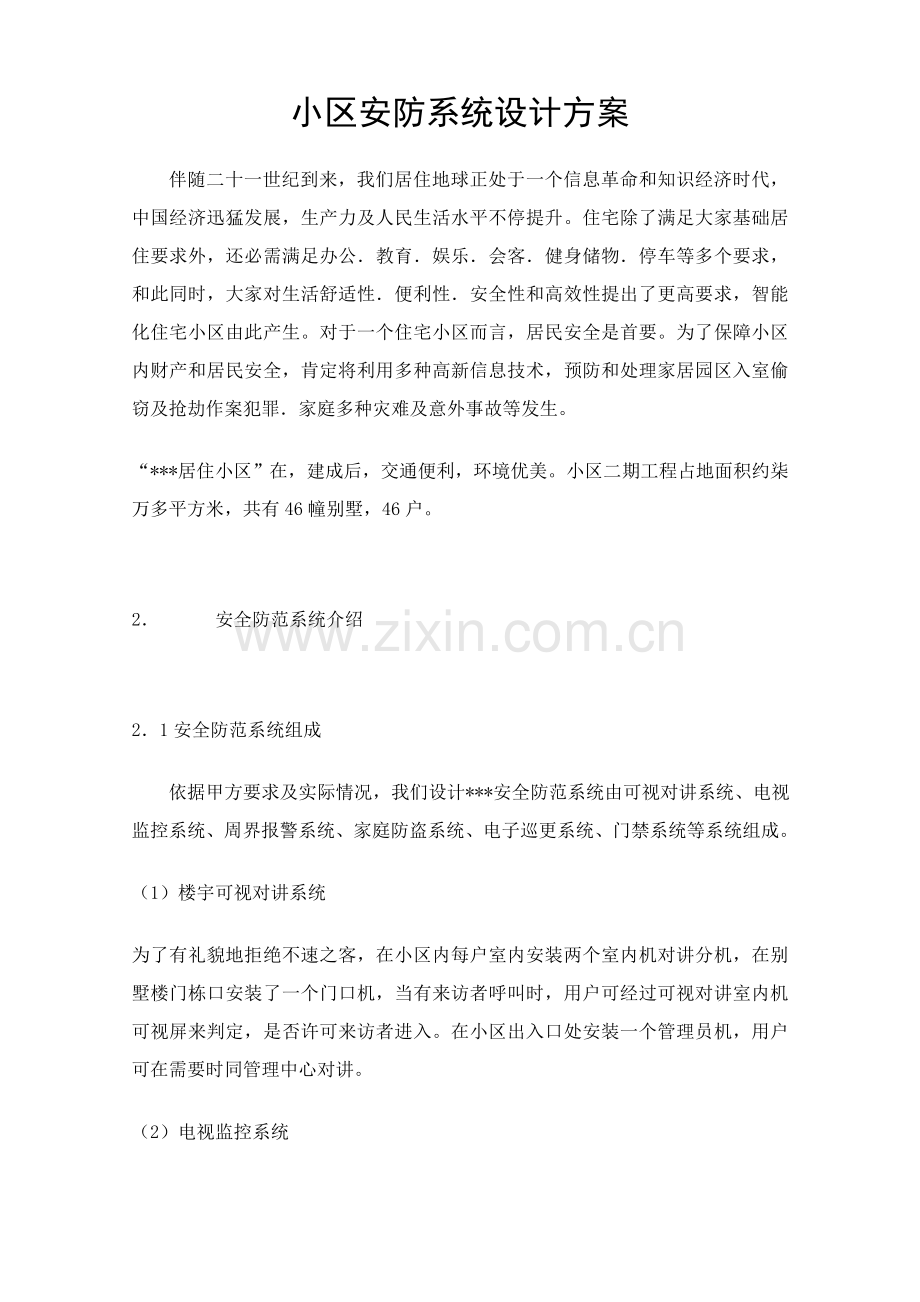

小区安防系统设计方案
伴随二十一世纪到来，我们居住地球正处于一个信息革命和知识经济时代，中国经济迅猛发展，生产力及人民生活水平不停提升。住宅除了满足大家基础居住要求外，还必需满足办公．教育．娱乐．会客．健身储物．停车等多个要求，和此同时，大家对生活舒适性．便利性．安全性和高效性提出了更高要求，智能化住宅小区由此产生。对于一个住宅小区而言，居民安全是首要。为了保障小区内财产和居民安全，肯定将利用多种高新信息技术，预防和处理家居园区入室偷窃及抢劫作案犯罪．家庭多种灾难及意外事故等发生。
“***居住小区”在，建成后，交通便利，环境优美。小区二期工程占地面积约柒万多平方米，共有46幢别墅，46户。
2． 安全防范系统介绍
2．1安全防范系统组成
依据甲方要求及实际情况，我们设计***安全防范系统由可视对讲系统、电视监控系统、周界报警系统、家庭防盗系统、电子巡更系统、门禁系统等系统组成。
（1）楼宇可视对讲系统
为了有礼貌地拒绝不速之客，在小区内每户室内安装两个室内机对讲分机，在别墅楼门栋口安装了一个门口机，当有来访者呼叫时，用户可经过可视对讲室内机可视屏来判定，是否许可来访者进入。在小区出入口处安装一个管理员机，用户可在需要时同管理中心对讲。
（2）电视监控系统

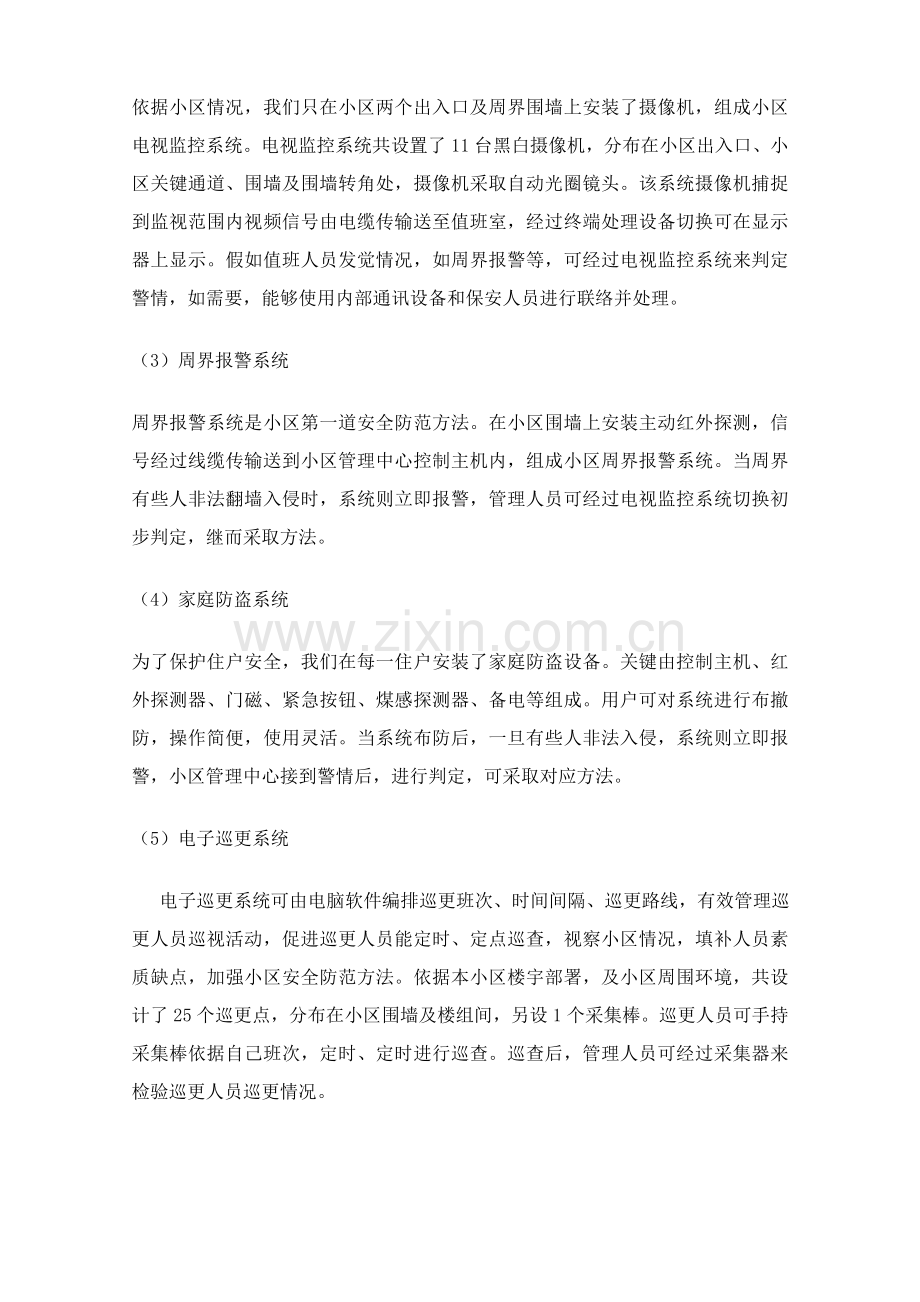

依据小区情况，我们只在小区两个出入口及周界围墙上安装了摄像机，组成小区电视监控系统。电视监控系统共设置了11台黑白摄像机，分布在小区出入口、小区关键通道、围墙及围墙转角处，摄像机采取自动光圈镜头。该系统摄像机捕捉到监视范围内视频信号由电缆传输送至值班室，经过终端处理设备切换可在显示器上显示。假如值班人员发觉情况，如周界报警等，可经过电视监控系统来判定警情，如需要，能够使用内部通讯设备和保安人员进行联络并处理。
（3）周界报警系统
周界报警系统是小区第一道安全防范方法。在小区围墙上安装主动红外探测，信号经过线缆传输送到小区管理中心控制主机内，组成小区周界报警系统。当周界有些人非法翻墙入侵时，系统则立即报警，管理人员可经过电视监控系统切换初步判定，继而采取方法。
（4）家庭防盗系统
为了保护住户安全，我们在每一住户安装了家庭防盗设备。关键由控制主机、红外探测器、门磁、紧急按钮、煤感探测器、备电等组成。用户可对系统进行布撤防，操作简便，使用灵活。当系统布防后，一旦有些人非法入侵，系统则立即报警，小区管理中心接到警情后，进行判定，可采取对应方法。
（5）电子巡更系统
电子巡更系统可由电脑软件编排巡更班次、时间间隔、巡更路线，有效管理巡更人员巡视活动，促进巡更人员能定时、定点巡查，视察小区情况，填补人员素质缺点，加强小区安全防范方法。依据本小区楼宇部署，及小区周围环境，共设计了25个巡更点，分布在小区围墙及楼组间，另设1个采集棒。巡更人员可手持采集棒依据自己班次，定时、定时进行巡查。巡查后，管理人员可经过采集器来检验巡更人员巡更情况。
2．2各子系统基础功效
（1） 楼宇可视对讲
? 可实现住户和访客声音和图像传输
? 住户可切换监看各出入口情况
? 住户可和安保中心实现双向通话
? 小区入口处和安保中心可实现声音和图像传输
? 住户可经过小区入口门口机及住户门口机对访实进行双重身份验证
（2）电视监控子系统
? 对小区关键出入口、周界围墙或栅栏关键区域进行监视
? 报警信号和摄像机联锁控制，录像机和摄机联锁控制
? 系统可和周界防越报警系统联动进行图像统计，当安保中心按到报警时，监视器上立即弹出和报警相关摄像图像信号
? 视频失落及设备故障报警
（3）周界报警系统
? 探测器抗不良天气环境干扰能力强
? 防区划分适于报警时正确定位
? 报警中心含有警笛/警灯提醒
? 报警中心可控制前端设备状态恢复。
? 和闭路电视监控系统联动，报警时，警情发生区域图像自动在监控中心监视器弹出
（4）家庭防盗系统
? 前端探测器采取有线传输方法
? 警情发生时，报警主机把信号传输到安保中心
? 安保中心能监视和统计用户向中心发送各类事件
? 安保中心能录入，修改，打印用户信息，统计查寻用户信息
（5）电子巡更系统
? 可实现巡更路线设定、修改
? 实现巡更时间设定、修改
? 中心可查阅、打印各巡更人员到位时间及工作情况
? 巡更违规统计提醒
3.***居住小区安全防范系统设计依据
（1）规范标准
GA/T75-94《安全防范工程程序和要求》
JGJ/T16-92《民用建筑电气设计规范》
GA/T74-《安全防范系统通用图形符号》
GB50198-94《民用闭路监视电视系统设计规范》
GB12663-94《防盗报警控制通用技术条件》
GB10408-《入侵探测器通用技术条件》
GYT253-88《建筑电气安装工程质量检验评定标准》
GA/T72-94《楼宇对讲电控周界门通用技术条件》]
GBJ232-90、92《电器装置安装施工及验收规范》
《全国住宅小区智能化系统示范工程建设关键点和技术导则》
《上海市智能住宅小区功效配置试点纲领》
《***小区总平面图》
《***小区各幢建筑平面图》
（2）技术指标要求
1. 黑白图像水平清楚度≥400线
2. 水平图像水平清楚度≥270线
3. 图像画面灰度等级不低于8级
4. 黑白电视系统信噪比：≥37db
5. 彩色电视系统信号噪比：≥48db
6. 图像质量按五级损伤制评定,不低于4级
7. 报警控制器有可编程和联网功效
8. 紧急按钮触发报警后能自锁，需人工复位
9. 报警系统含有键盘发声,分路显示功效，报警响应
10. 报警设备响应时间≤2秒
11. 警系统开启、布防、撤防、旁路、复位等均采取密码控制
4． ***小区安全防范系统方案设计
伴随居民住宅不停增加，人民生活水平不停提升，小区物业管理就显得日趋关键。怎样有效地防范不非分子偷窃行为，是大家普遍关注问题。我方依据甲方要求初步设计了***住宅小区安全防范系统。其关键由楼宇可视对讲系统．电视监控系统，周界报警系统，电子巡更系统，家庭报警等系统组成。该安全防范系统是家庭,住宅小区防范外来侵害和自然灾难一个最关键．最有效手段.
系统设计关键点
本安防系统工程为***二期工程，所以在系统设计时应考虑二期工程和一期工程兼容性，充足发挥一期工程中原有设备，使二期工程中所用产品能很好和一期工程相结合。
1． 在可视对讲子系统中，一期使用为NEC品牌可视对讲系统 ，为了确保系统设备统一性及系统布线简单性，在二期中我们仍产用NEC产品。设计中我们确保了一期工程中可视对讲系统含有功效在二期中仍能实现，且对一期工程中存在部分问题在二期中得以改善，另外二期中因增设了一个出入口，所以在确保二期用户能监看此出入口影像外，同时确保一期用户监看到此出入口影像，这就需要把一、二期工程中可视对讲系统用BC-130联网切换器相联接。这么既确保了一、二期工程很好结合，又为三期工程留有扩展空间。
2． 在电视监控子系统中，为了使整个系统更具优异性、稳定性、方便性、及适应安防技术发展需要，我们用现在比较流行数字硬盘录像系统替换传统模拟系统。硬盘录像机它含有多路监视、录像、画面分割切换、分控、云台镜头控制、多路录音等功效。同时，因为“硬盘录像机”以计算机为平台，所以它含有工作时间表设置、传感器（包含移动侦测）和警报器联动、快速检索打印、网络传输和控制、远程传输、密码保护等模似系统难以或无法提供功效。
数字监控录像系统和模似系统性能比较
模似录像机 数字录像机
录像时间短，需频繁更换录像带 录像时间长，增加硬盘可延长录像时间
画面清楚度和画面质量较差 画面清楚度和画面质量好
检索缓慢且不方便 检索方便快速
磁带会消磁，不能永久保留 数字存放，可永久保留
磁头和磁带全部易磨损，寿命短 使用寿命长
维修费用高 设备可靠性高，维修费用低
极难进行数据传送和远程控制 可方便地进行数据传送和远程控制
3． 在周界报警系统中，我们设想了两套方案：
方案一：
我们把一、二期两套周界报警系统设计成份别独立系统，一期周界由一期控制主机来控制，二期周界将由二期控制主机来控制，这么就无需对一期工程布线进行变动，节省了成本。
方案二：
考虑到一期周界报警系统中采取是分线制布线方法，此方法布线较复杂且不易日常维护，二期中我们可采取总线制布线方法，且可把一期周界合并到二期中，组成一个完整周界报警系统，由一台总线制控制主机来统一管理，并配上电子显示板，能更清楚反应出报警线路及区域。这么不仅有利于统一管理，而且为三期工程打下了基础。不过这么就必需对一期工程布线进行对应改动。
两种方案比较
方案一 方案二
施工难度 简单 复杂
工程造价 低 高
易操作性 低 高
日常维护 复杂 简单
报警显示 不直观 直观
可扩展性 低 高
4． 在家庭报警系统中，我们将不再采取一期中利用对讲系统来报警模式，上海市公安局要求这类模式严禁在小区家庭报警系统中采取，因为其有以下缺点：
1) 楼宇对讲主机无报警优先功效；
2) 楼宇对讲主机不能任意布、撤防功效；
3) 楼宇对讲主机信息存放量少，不能满足中心控制室要求（不少于30天）；
4) 楼宇对讲主机报警信息无查寻功效；
5) 楼宇对讲主机报警功效无故障报警显示功效；
6) 楼宇对讲主机轻易引发信息阻塞；
为此我们采取专用有线报警主机来控制系统布防、撤防、显示、报警及信号传输，配上独立中心接警主机，来对每用户资料、防区设定、布撤防时间、警情情况等进行具体显示及统计，同时此系统采取电话线传输信号，更提升了系统安全性、可靠性。
4.1小区可视对讲系统
4.1.1系统概述
小区对讲系统是指对来访客人和住户之间提供双向通话或可视通话，并由住户遥控防盗门开关及向保安管理中心进行紧急报警一个安全防范系统。它适适用于单元式公寓、别墅、高层住宅楼和居住小区等。
访客对讲系统按功效分为单对讲型和可视对讲型两种类型系统。依据甲方要求，选择可视对讲型，其关键特点是在对讲分机处设有显示器，当来访者按通访问键时，其摄像机就自动开启，被访者可经过分机上显示器识别来访者身份。在确定无误后可遥控开启大门电子锁。另外管理处保安人员也可经过被叫来监视大门处来访者，在分机控制屏上监视来访者并能和之对讲。其系统关键由防盗安全门、对讲系统、控制系统和电源等组成。
4．1．2系统选择及系统组成
设备选择：依据实际情况我们选择日本NEC企业系列产品。该企业产品品种较多、在市场上拥有一定地位、还有良好售后服务体系。针对用户要求选择联网型可视对讲系统。其关键包含可视对讲管理主机，可视对讲门口机，可视对讲室内机、视频分配器、双向放大器、电源等关键设备组成。
系统关键性能：
我们选择该套可视对讲系统可达成技术性能以下：
? 系统总线布线，运行稳定，施工简捷；
? 门口机安装于住房门前，呼叫室内机，并和之对讲，传送视频信号给分机
? 门口机有红外夜视功效。
? 通话保密：当住户和管理员、来访者通话时，其它用户无法听到其通话 。
? 访客和住户之间可实现声音和图像传输
? 室内机控制开门：当来访者在门口机上访客 ，被访室内机有权开启电控门锁 。
? 呼叫管理中心：住户在家中经过室内机呼叫安保中心 ，和安保中心通话 。
? 多通道内部通讯网络：在门口机和住户室内机通话同时 ，安保中心可和其它单元住户通话。
? 系统分散供电 ，断电自动开启后备电源：整个系统对每一幢楼及物业管理中心单独供电 ，万一出现电源故障 ， 不会影响整个系统运行 。碰到断电 ，自动开启后备电源 。
? 系统电源充电过压 、欠压保护：全部供电电源全部有充电过压 、欠压保护 ，保护后备电池用以延长电池使用寿命 。
? 系统线路短路不影响整个系统：系统有线路短路保护 ，一旦线路短路 ，不影响整个系统 。
4.1.3系统设备选择及性能指标
（1） 小区对讲管理中心配置
小区可视对讲管理主机安装在住宅小区安保中心控制室。
在这里我们仍采取一期工程原有设备，即一台DC-100管理员影像主机，一台HC-100管理员对讲主机。中心管理主机可统计住户呼叫，管理员足不出户，即可完成多方通话切换及开门，使物业管理愈加轻松。其关键技术性能及相关施工要求以下：
u DC-100管理员影像主机中(门口电视对讲机)
A) 用途:
门口小区联网时,和小区内住户通讯及求援信号接收
B) 功效:
? 经过总线制传输、布线方便、便于小区综合管理。
? 能够和小区内任一分机、主机相互呼叫、通话。
? 能够用呼叫方法监看任一主机影像。
? 能够转接住户（分机）之间呼叫，通话。
? 同一小区内能够有多台管理中心联网，管理中心之间能够平级，也能够分级。
? 能够联接电脑、打印机、进行安防信息管理。
? 适合任何小区楼宇结构联网要求。
C) 安装要求:
? 安装位置:室内或室外各栋公共入口和小区大门
? 安装高度:离地1.4米
? 安装方法:挂壁式
D) 注意事项:
? 不要曝露在风雨中,如无法避免,请加防雨罩。
? 不要将摄像机镜头面对直射阳光或强光。
? 尽可能确保摄像机镜头前光线均匀。
? 不要安装在强磁场周围。
? 联接线在主机入口处应考虑滴水线。
? 彩色摄像机应考虑夜间可见光赔偿。
? 不要安装在背景噪声大于70dB地方。
u HC-100 管理员对讲主机
A) 用途:
用于多出入口小区联网,和小区内住户通讯装置
B) 功效:
? 微电脑控制、智能化操作。
? 数位戒讯号传输方法，总线制布线，安装布线简单。
? 可呼叫住户分机和管理中心，并双向对讲。
? 重覆按钮可自动监看系统上之门口机至20台
? 可遥控开启系统上对应门口机电锁。
? 重覆按钮可自动呼叫系统上警卫门口机可达4台。
C) 按装要求:
? 安装位置:室内
? 安装高度:离地1.4米
? 安装方法:墙装
D) 注意事项:
? 不要曝露在风雨中,如无法避免,请加防雨罩。
? 不要将摄像机镜头面对直射阳光或强光。
? 尽可能确保摄像机镜头前光线均匀。
? 不要安装在强磁场周围。
? 联接线在主机入口处应考虑滴水线。
? 不要安装在背景噪声大于70dB地方。
（2） 小区可视对讲系统门口主机配置
小区对讲系统门口主机安装在每部分墅门栋口，用以实现访客和住户之间双向通话。依据小区全部是别墅型单一房型，我们综合考虑，选择日本NEC企业DC100型号可视门口机，累计46只。其关键技术性能、功效、安装要求如前面所诉：
（3） 室内对讲分机配置
室内可视对讲分机关键安装在各住户室内，来实现用户和访客可视通话、用户和管理中心之间双向通话、及控制电控防盗门开关。室内对讲主机安装在易于操作地方，依据房型，我们在室内楼上、楼下各安装了一台可视型对讲分机。我们选择日本NEC企业HC-100型号对讲室内机或HCS-100型号对讲室内机。其性能以下：
u 可视室内机：HC-100
其各项功效、性能、安装要求如前所述。
u 可视室内机：HCS-100
A) 功效:
? 访客在单元门主机上呼叫分机，同时显示访客影像。主人拿起听筒即可和访客通话。
? 确定访客后，可按“开锁”键开启单元门电锁。
? 主人能够在挂机状态按“监视”键，监看单元门口情况，在摘机状态按“监视”键监看住户门前情况。
? 即可和访客通话，识别客人后，能够按“开锁”键开启住户门电锁。
? 一户能够安装多台分机，其中一台分机拿起听筒后，按“呼叫”键，其它分机发出“叮咚”声，拿起听筒后可实现内线对讲。分机按“呼叫”键能够呼叫管理中心，瓶能和其对讲，如管理中心联接了CCD，则分机能显示管理中心传来影像。
? 管理中心也可呼叫分机，分机有双音“叮咚”提醒，拿起听筒能和之对讲，如管理中心联接了CCD，则分机能显示管理中心传来影像。
B) 安装要求:
? 安装位置:室内
? 安装高度:离地1.4米
? 安装方法:明装挂壁
4.1.4系统设备清单
序号 名称 产地 品牌 型号 数量
1 可视室内机 日本 NEC HC-100 46
2 保全型可视室内机 日本 NEC HCS-100 46
3 门口机 日本 NEC DC-100 46
4 室内接线盒 日本 NEC HC－A 92
5 中继箱 日本 NEC BC－100-03 46
6 联网切换器 日本 NEC BC－130 3
7 双向放大器 日本 NEC BC－150 2
8 独户型门口机 日本 NEC DC－120 46
9 视频用户线 上海 立新 SYV-75-5
10 视频总线 上海 立新 SYV-75-7
11 信号线 上海 立新 RVV6*28/.15
12 PVC管 上海
13 DG50钢管 上海
14 密封过路盒 上海
4.1.5对讲系统原理图（见图一）
4.2电视监控系统
4.2.1系统概述
该期***居住小区为第二期工程，每幢全部是二层别墅住宅。小区周围两面有围墙，故我们在小区关键出口及两面及围墙转角处安装摄像机，以监视小区出入口及围墙处情况，为保安人员提供了利用眼睛直接监视小区内外关键场所情况，是保安人员在控制中心便能够监视小区内外情况，从而大大加强了保安效果。监控系统除了正常监视作用外，还可进行录像，录下现场情况，以备事后重放分析。
4.2.2系统组成
电视监控系统由前端设备，传输设备，终端设备三部分组成。
（1） 前端设备：
前端部分由不一样种类和性质监控点组成，摄像机对特定区域进行监控，经过获取该区域图像，了解活动情况，并进行统计。本系统前端设备关键包含11台黑白摄像机，11只自动光圈镜头，11只防尘罩及相关支架及室外摄像机立柱11根等组成。同时方法，采取电源同时。以确保系统正常运行。
（2） 传输设备：
传输部分负责中间信息传输及对前端设备进行供电，本系统采取有线传输方法，视频信号采取SYV－75－7视频电缆线。其视频信号衰减量较小，能确保视频图像清楚度并减速少干扰。摄像机电源线采取RVV2＊32／.2电缆线，由控制中心统一供电视频图像信号和多种控制信号全部是单向传输。采取上述电缆线能完全满足小区电视监控系统中间信息传输要求。
（3） 终端设备：
终端部分是整个电视监控系统关键，设备选择标准是技术优异、性能优越、工作可靠、操作方便灵活。终端处理部分指安放在安保控制室内图像处理和控制设备等。本小区终端设备在本系统中我们采取上海银海通讯设备研制JWD-型（V1.80）高清楚度硬盘录像机，另在配置一台17英寸飞利浦显示器。
4.2.3监控系统布控点设置及说明
1) 小区出入口监控区域：本期工程新增一个出入口，在该出入口处安装一台高清楚度摄像机，并配有自动光圈镜头（安装平面示意图上编号为：C1），用以观察小区两个出入口人员进出情况，视频信号送到监控室内硬盘录像主机内，硬盘录像主机对输入各路图像信号进行压缩处理后存放在硬盘上，并在17寸显示器上以16/9/4/1幅图像不一样方法显示，图像回放时，也可选择不一样画面分割方法显示。
2) 小区围墙处监控区域：在本期围墙共约750米左右，共设置了6台高清楚度摄像机，并配有自动光圈镜头（安装平面示意图上编号为：C2、C3、C4、C5、C6、C7），用以观察小区围墙处情况，视频信号送到监控室内硬盘录像主机内，硬盘录像主机对输入各路图像信号进行压缩处理后存放在硬盘上，并在17寸显示器上以16/9/4/1幅图像不一样方法显示，图像回放时，也可选择不一样画面分割方法显示。
3) 小区内监控区域：在小区内共设置4台高清楚度摄像机，并配有自动光圈镜头（在安装平面示意图上编号为：C8、C9、C10、C11），用以观察小区内公共道路人员活动情况，视频信号送到监控室内硬盘录像主机内，硬盘录像主机对输入各路图像信号进行压缩处理后存放在硬盘上，并在17寸显示器上以16/9/4/1幅图像不一样方法显示，图像回放时，也可选择不一样画面分割方法显示。
4.2.4摄像机分布表。
摄像机编号 位置 型号及镜头 数量
C1 小区新增出入口 WV-BP334镜头SSG1214 1
C2、C3 北侧围墙处 WV-BP334镜头SSG1214 2
C4、C5 西侧围墙处 WV-BP334镜头SSG1214 2
C6、C7 南侧围墙处 WV-BP334镜头SSG1214 2
C8、C9 小区内北侧通道 WV-BP334镜头SSG1214 2
C10、C11 小区内南侧通道 WV-BP334镜头SSG1214 2
4.2.4系统同时方法。
本系统采取集中供电方法，同时方法采取电源同时。以确保系统正常运行。
4.2.5 监控系统设备选择及其功效
为使整个系统能安全可靠地运行，设备选择是至关关键，工程所选设备质量可靠，性能优良，符合安全防范工程相关技术指标要求。
1. 彩色摄像机WV-BP334（新装）
? 摄像器件:768(水平)*582(垂直)象素,行间变换CCD
? 水平清楚度:570线
? 信噪比:50db
? 视频输出:1.0VP-P复合,75Ω/BNC接头
? 最小照度:0.08lx F1.4
? 同时方法:电源同时
? 电源：AC24V
2. 硬盘录像机：JWD-
显示画面指标：
? 监视画面像素：768*576（单画面监视）
? 352*288（四画面监视）
? 160*120（十六画面监视）
? 回放画面像素：352*288（无电子放大时）
? 监视画面清楚度：水平≥270线（在768*576像素时）
视频统计参数：
? 数据压缩算法：MPEG4
? 数据文件格式：AVI
? 视频统计总帧数：100帧。（视频单路/卡总帧数：25帧）
? 视频统计数据量：140M/小时/路（单路2。5帧，25帧/秒）
系统功效指标：
? 视频信号制式：PAL
? 画面分割方法：单画面/4画面/16画面/4+3画面/可编程次序切换。
? 录像操作方法：手动各通道单独操作/手动全部通道操作
? 工作状态设置：监视/即时录像/调度录像/报警触发录像/
? 报警状态设置：动态检测录像/外部传感器触发录像
? 外传感器报警输入路数：16路
? 报警输出路数：3路
? 摄像机设定功效：各路摄像机输入可控/各摄像机名著名称可任意编辑
? 监视画面次序切换功效：可任意编程
? 统计方法：线性统计/循环统计
? 安全操作保护：超级管理员口令输入/工作人员口令输入
? 图像回放操作：播放/停止/后一帧/设定时间区域回放/时间条任意拖放
? 回放文件管理：摄像机号/日期/时间选定
? 视频搜索器文件图示化选定
? 回放图像帧处理功效：拍照/局部放大/拍照打印/拍照存盘
? 动目标检测功效：全部区域/局部区域/多区域检测设定
? 检测区域显示
? 检测灵敏度设定
? 录像连续时间设定
? 远程组网方法：电话拔号组网/LAN/INTERNET
? 远程网络功效 ：远程监视/远程统计/远程回放/远程云台、镜头控制/远程报警信号接收
4.2.6系统设备清单
名称 产地 品牌 型号 数量
黑白摄像机 日本 松下 WV-BP334 11台
自动光圈镜头 日本 精工 SSG1214 11只
硬盘录像机 上海 银海 JW- 1台
显示器17英寸 飞利浦 1台
硬盘80G 星钻 6块
室外防尘罩 台湾 利凌 11只
室外支架 台湾 利凌 PIH-5015 11只
室外立柱 11只
接插件及配件 1批
视频线 SYV-75-7 2500米
电源线 RVV2*32/.2 2500米
PVC管材 2500米
4.2.7监控系统系统原理图
4．3周界报警系统
4.3.1 系统概述
围墙是小区第一道防线，周界报警系统是预防不法分子非法侵入小区第一道防线。在小区围墙上设置主动红外对射式探测器，预防罪犯由围墙翻入小区作案，一旦有些人非法翻墙而入，红外探测器立即报警，同时将信号传送至控制中心报警主机，报警控制主机立即发出声光报警， 同时在控制键盘上显示报警防区，通知管理人员有警情发生。保安人员可立即经过监视器进行监控报警区域情况。确保小区内居民生活安全。
4.3.2系统设备选择及系统组成
系统设备选择：依据小区情况及我方多年使用经验，本系统主动红外探测器选择日本PULNIX品牌PB-60型号产品。
系统组成： 本系统由主动红外探测器，控制主机，扩展模块，备电等组成。依据小区实际地貌及甲方要求，我们共设计了20对60米双光束主动红外对射探测器，控制主机及电源采取美国FBI企业生产XL-5控制主机，在控制主机上增加一个扩展模块，系统采取总线制布线方法，能够节省线材及方便施工。
4.3.3系统设备选择及其性能
本系统采取设备关键技术性能指标以下：
（1）PB-60型主动红外探测器：
? 适合全天候户外使用：防雨、防雾、防霜。
? 含有上罩保护，避免霜雪堆积，阻碍红外线探测。
? 抗强光达50000LUX，内置自动调整强光过滤系统，避免受强烈阳光或汽车灯影响。
? 全密封设计，防水及防昆虫干扰。
? 当浓雾或天气恶劣时，探测会自动增强灵敏度（AGC电路）
? 内置180度水平旋转，方便安装时调整角度。
? 有安装瞄准器，安装轻易。
（2）XL-5制主机:
? 有8个基础防区，另加128个根本制防区。
? 用户密码：128个，密码功效分7种等级界定。
? 可接16个键盘。
? 可分作多至8个副系统。
? 全部136个防区报警状态。均可在LCD键盘上显示，一目了然。
? 附加8组可编程输出。
? 储存128个事件档案，可随时翻查统计。
? 可定时将事件档案经电话线传讯往报警中心。
? 高速成传讯格式：包含CID格式。
? 可接打印机，现场统计报警资料。
? 无保险丝设计降低维修。
? 电源：220VAC/16.5VAC变压器。
? 机箱尺寸：305*381*102mm
4.3.4 主动红外探测器作用距离表
编号 位置 型号 作用距离 实际距离
T1-R1 北围墙处 PB-60 60 42
T2-R2 北围墙处 PB-60 60 42
T3-R3 北围墙处 PB-60 60 42
T4-R4 北围墙处 PB-60 60 42
T5-R5 北围墙处 PB-60 60 42
T6-R6 北围墙处 PB-60 60 42
T7-R7 北围墙处 PB-60 60 42
T8-R8 北围墙处 PB-60 60 42
T9-R9 南围墙处 PB-60 60 42
T10-R10 西围墙处 PB-60 60 42
T11-R11 西围墙处 PB-60 60 42
T12-R12 西围墙处 PB-60 60 42
T13-R13 西围墙处 PB-60 60 42
T14-R14 西围墙处 PB-60 60 42
T15-R15 西围墙处 PB-60 60 42
T16-R16 南围墙处 PB-60 60 42
T17-R17 南围墙处 PB-60 60 42
T18-R18 南围墙处 PB-60 60 42
T19-R19 南围墙处 PB-60 60 42
T20-R20 南围墙处 PB-60 60 42
4.3.5 系统设备清单
控制主机 美国 FBI XL-5 1套
控制键盘 美国 FBI XK7LC 1个
总线制介面 美国 FBI XL-7120 1个
一防区扩展板 美国 FBI XL-4701 22个
双光束对射红外探测器 日本 PULNIX PB-60 20对
支架 20对
信号线 上海 立新 Rvv4*32/.2 1500米
管材 上海 1500米
4.3.6周界报警系统原理图（图三）
4．4家庭防盗报警系统
