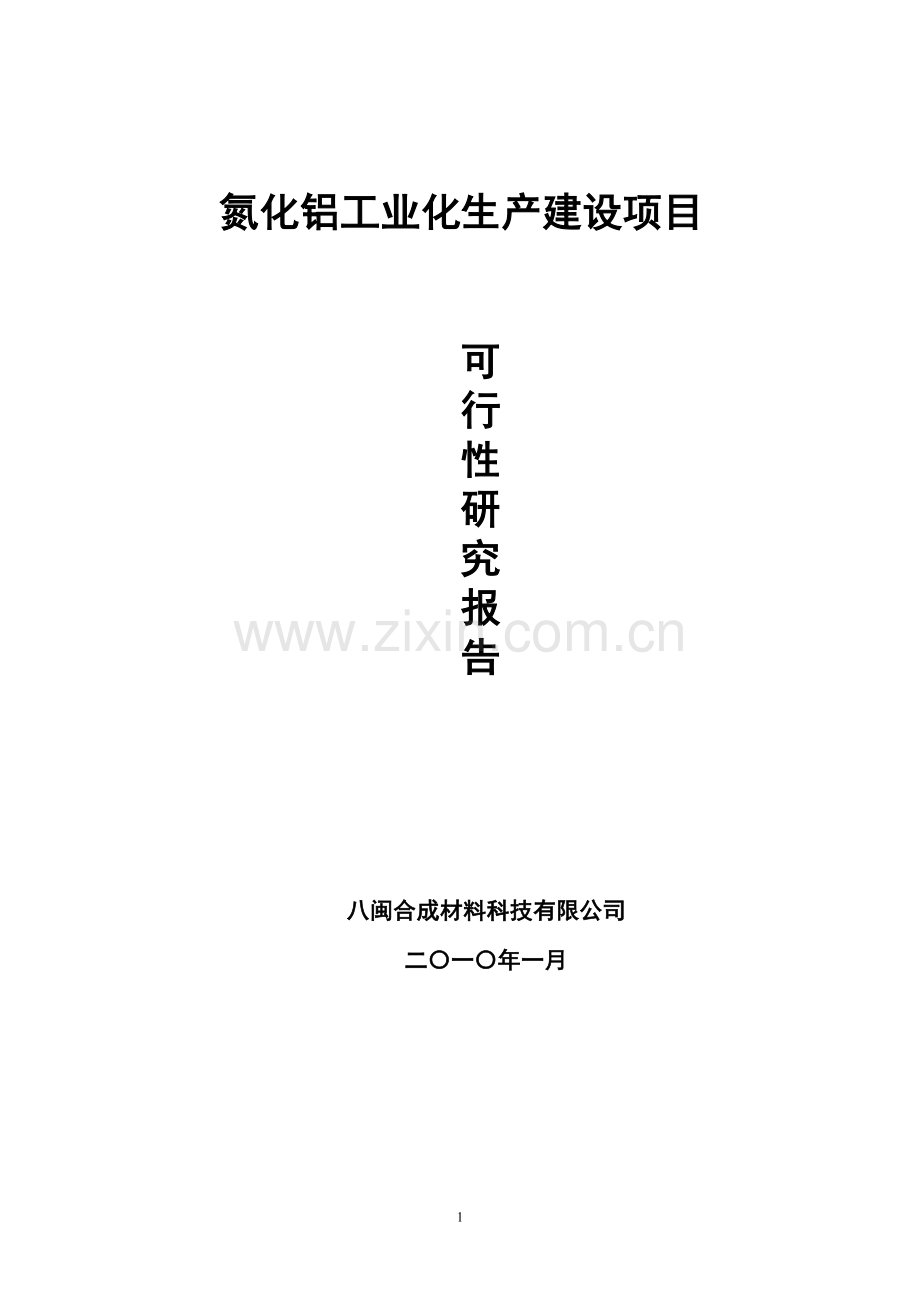

氮化铝工业化生产建设项目可行性研究报告.doc

氮化铝工业化生产建设项目可行性研究报告八闽合成材料科技有限公司二一年一月目 录一、项目概况二、 项目简介三、创新性和技术路线四、应用领域五、项目的特色六、企业的生产条件七、企业的技术功能八、经济效益一、项目概况1、 项目名称：氮化铝工业化生产建设2、 项目投资导向：稀有、稀土金属深加工及其应用3、 项目合作方式：资金技术合作4、 项目建设性质：氮化铝粉末、氮化铝陶瓷生产5、 项目承办单位：福建合成材料科技有限公司项目负责人：赵鑫纯联系电话：[phone]项目技术负责人：张群6、 项目实施地点：沙洋高新技术开发区7、 项目建设项目期限2010年8月1日到2011年6月30日8、 建设项目内容及规模：（1）购置工业生产用地11.77亩，建生产厂房3200平方米，实验和质量检测室、原料及成品库房900平方米，办公及生活用房1600平方米等主要建筑面积6000平方米。（2）招聘企业管理人员7人，专业技术人员5人，选聘培训生产技术工人26人。（3）购进先进生产设备及检测分析设备。9、 总投资及资金筹措：项目总投资1500万元，建设资金来源企业自筹。10、 效益简述。（1）主要产品：氮化铝粉末、氮化铝陶瓷、氮化铝基板等产品已在我国电力电子行业冶金石化行业，以及军事用途上开始广泛应用，市场潜力大。（2）经济效益：项目建成投产后，可实现年产值2720万元，实现利税760万元。（3）社会效益：通过项目的实现可为我市研发生产高新材料提供更新更高的技术平台，实现产、学、研相结合，进一步推动高新材料的研究和发展，实现社会、企业、科研院校双赢。(4)环境影响：氮化铝工业化生产过程无有害气体和废弃物排放，是无毒无害产品。属非金属矿物制品业；属于国家鼓励的发展产业，可以达到环境保护指标要求。二 、项目简介1、 氮化铝（AlN）简介AlN是自然界中不存在的一种物质，只能通过人工合成获得。其主要特性包括：1）有高的导热系数，其热传导能力大于金属铝，约为Al2O3陶瓷的10倍；2）低的热膨胀系数，与硅的相近，因此，以AlN陶瓷为基板或封装材料制成的电子元件具有很高的热稳定性；3）高的机械强度，同Al2O3陶瓷相比室温强度相近，但高温强度大于Al2O3陶瓷，因此AlN陶瓷可作为高温结构材料使用；4）化学稳定性好，AlN对许多熔融金属和熔盐以及高温化学气体有优异的抗腐蚀性，因此AlN陶瓷是一种理想的高温抗蚀材料。由于AlN陶瓷具有上述优良的性质，AlN陶瓷在许多领域将有广泛的应用。目前，人们普遍认为，这些领域主要包括：电力电子行业所使用的散热基片和封装材料、冶金石化等行业使用的高强抗蚀材料。2、 项目背景1989年美国Lanxide公司发明了一种十分新颖的称为金属直接氧化法的陶瓷材料制备技术，又称Lanxide技术。这项技术一问世，就引起了世界材料界的广泛关注，各国纷纷投入资金进行跟踪研究。1991年，我国将此列为首批“863”国家高技术项目；1992年，该项目又获得国家自然科学基金的资助，批准号分别为：863-715-09-5和59102019，两个项目都包含了AlN材料合成技术方面的研究内容。王群教授当时作为主要成员直接参与了这两项科研工作，并在此基础上，完成了他本人的博士论文Lanxide AlN材料的合成机理。在以后的几年间，该项研究又先后多次获得国家、省部级科研资助，其中包括：国家自然科学基金（批准号：59802001）中国博士后科研基金辽宁省自然科学基金国家教委科研基金王群教授负责完成了以上几项科研项目。鉴于他本人所从事的这项具有一定创新性的科研工作和取得的前期成果，王群教授获得了北京市科技新星的称号，并得到北京市科委的专项资助：高导热AlN/SiC陶瓷复合材料的制备技术和器件化研究。通过多年的努力，目前已开发出具有我国自主知识产权、适宜于工业化生产的自反应合成AlN粉体技术。2000年申报了国家发明专利“氮化铝粉体的反应合成方法”受理号为：00120742.3。3、国内外发展状况随着电子技术向着小型化、高速化、高集成度方向的发展，元件的热耗散问题越来越引起人们的广泛重视。许多电子设备在使用过程中由于个别元件的温度升高，造成整个系统的稳定性降低、可靠性下降，有时甚至还会出现高温烧毁现象。该现象主要在如下器件中经常出现：1)微电子器件与电路;2)电力电子器件与模块;3)真空电子器件。可见散热好坏直接影响到电子设备的寿命和运行状况。这使得人们在不断开发新型电子产品的同时，也在寻求与器件发展相适应的先进散热技术，最为典型的就是计算机内的CPU散热技术。所以说，散热技术已成为电子器件发展的关键，而研制高导热陶瓷材料又是散热技术的核心内容。由于目前市场上的电子元件多采用Al2O3陶瓷作为基板材料，这种基板材料已不能满足元件高散热性的要求，急需开发新型高导热基板及封装材料，在这种情况下，AlN陶瓷材料应运而生。据报道，日本的氮化铝产量占世界产量的70。主要用于计算机的冷却元件、铁路电气化机车的电源基板、新型燃气汽车的控制模、激光通信的二极管的基片，半导体元件等，最新用途是用于高容量的能源装置和光储系统（Opticalstoragesystems）的计数装置。世界上最大的氮化铝生产商日本德山公司1981年开始生产氮化铝，到2002年生产能力达到240吨。然而，氮化铝的使用量在不断增长，今年世界氮化铝市场需求出现短缺。统计资料表明，近几年世界AlN市场需求会达到130亿美元，存在一个很大的AlN粉体原料供给缺口。我国从“七五”期间开始立项研究氮化铝，起步较晚。目前国内已有几家工厂可以生产，但大多是乡镇企业，技术不太成熟，生产的氮化铝陶瓷质量较低，这极大地影响了AlN陶瓷在许多行业（特别是电子行业）的应用。近些年来，我国科研人员进行了大量的AlN研究工作，极大地促进了我国氮化铝陶瓷的开发生产能力。江苏省“八五”重点攻关项目高导热氮化铝陶瓷已于去年通过鉴定。电子信息产业部在石家庄市建立了具有相当规模的AlN陶瓷生产基地。珠海市已将氮化铝陶瓷基片的生产列为国家8个火炬计划项目之一，2000年8月18日珠海Al2O3陶瓷基板生产线竣工，AlN陶瓷基板正在试生产过程中。随着国内AlN陶瓷产量的不断提高，对高质量AlN粉体的需求也进一步增大。目前，我国电子级AlN粉体原料还主要依赖于进口，又由于国内没有较强竞争力的AlN粉体生产厂商，因此进口AlN粉体价格居高不下。在这种情况下，开发国产AlN粉体资源显得尤为必要。三、创新性和技术路线AlN陶瓷的应用有赖于粉体制造技术的提高，AlN陶瓷成本过高限制了它的实际应用，其原因可主要归结为两个方面：1）AlN原料粉价格高，2）AlN陶瓷烧结成本高。实际上，这两方面归根结蒂属同一个技术问题，即，采用什么方法来合成低成本、易烧结的AlN粉体，同时严格控制粉体中的氧含量。目前，国际上的一些大的AlN粉体原料供应商，如德山公司，主要是由Al2O3碳热还原法生产，其反应方程式为：Al2O3 + 3C + N2 = 2AlN + 3CO （1） 这一方法有两方面的缺点：1）属于固-固反应类型，很难充分进行。可以看出，这种方法控制产物的氧含量较为困难，如果配碳量少，则Al2O3还原不完全，成为产物的杂质氧源；如果配碳量多，则残存的C必须要由后续的烧碳工艺去除，即，在600800的氧化气氛中烧掉多余的C，因此这个过程又使粉体的氧含量增加，造成AlN粉体质量下降，并且工艺复杂。2）在17001800的高温条件下进行，一方面对设备的要求提高，另一方面造成能耗增加，总的结果是使合成AlN粉体成本提高。一种新的粉体合成技术-自反应合成含有烧结助剂的AlN粉体本项目是在美国Lanxide技术公司发明的金属直接氧化法制备陶瓷基块体复合材料基础上通过合金掺杂方法开发的一种新的粉体制备技术，反应原理如下：AlMe液态 + N2 AlN + Me疏松产物 （2）同传统的碳热还原法相比，这种方法具备三方面的优势：1）采用合金原料，避开了杂质氧源，因而合成粉体的含氧量会大大降低；2）AlN 的生成与烧结助剂的复合是同时完成，因而烧结助剂与AlN粉的混合均匀性增加，这对于提高粉体的易烧结性十分有利，另外，由于省去了后续的烧结助剂混料过程，因此避免了氧元素的进入；3）整个合成过程在低于1200的温度下进行，同碳热还原法的1800相比低了600，仅此一项就能极大地降低AlN的合成成本。表1 不同方法合成AlN粉的主要化学组成合 成 方 法含量（）氮铝原子比研究者NAlOAl2O3碳热还原法33.564.80.90.5170KeramontAl粉直接氮化法32.8565.751.370.4996StarkAl粉直接氮化法33.066.30.70.4977Toyo Aluminium K.KAl粉直接氮化法32.765.781.610.4971ARTAl2O3碳热还原法32.565.81.250.4939AtochemAl2O3碳热还原法32.4566.01.250.4924Tokuyama soda原位合成法32.4865.31.230.4974北京工业大学原位复合法33.2066.640.160.4983Y2O3 4.38%北京工业大学激光粒度衍射分析仪粒径分布结果：AlN粉的平均粒径为2.58m，粒径分布曲线呈现双峰现象。技术路线：粉化疏松产物原位复合合金配置密封装罐粒度分级 四、应用领域AlN陶瓷材料在电子封装和基板、高温绝缘材料、红外窗口材料、声表面器件材料等方面均有广阔的应用前景。 1电子基板和封装材料 换向组件基板 超高频功率增幅器基板 点火器基板 厚膜混合组件基板 大规模集成电路包封 LED、激光二极管等方面的应用 绝缘散热板2耐热材料 由于与Al、Cu、Ag、Pb等金属熔融液难以浸润，所以适用于作 坩埚、保护管以及烧结用的器具； 由于对熔融盐是稳定的，所以期待作为磁流体发电（MHD）以及 高温气体透平等耐蚀部件使用； 由于真空中蒸气压低，所以被用作金等蒸发器； 非氧化气氛下直到2000是稳定的，所以可用作非氧化气氛下使用的耐火材料的骨料使用。3其他应用 红外线，雷达透过材料 AlNBN系可机加工陶瓷 Sialon、SiC等陶瓷烧结用添加剂 树脂体料中高导热填料五、项目的特色1资源优势制备氮化铝的主要原料是铝和稀土元素，由复合氮化铝粉体烧结制备的AlN陶瓷是一种稀土功能陶瓷材料。从资源角度考虑，铝及稀土元素都是我国的富有资源，从产品的技术先进性方面考虑，AlN陶瓷是当前新型材料研究的热点，应用领域属高科技范畴。因此，这项技术的开发利用，在稀土应用领域能够促进我区由资源优势向产品优势的转化。2产品优势钢铁、稀土及其它有色金属冶金是我区的重要产业。据调查，每年仅包钢和铝厂用于冶金温度测量的热电偶及保护套管的消耗大约有200万元以上。由于没有适用的热电偶保护套管，一方面使冶金过程的自动化程度不能得到进一步的提高，另一方面由于温度控制不准，造成产品质量降低和能耗增加的问题。采用氮化铝陶瓷保护管，能够实现连续温度控制，并能较好地解决上述不良问题。冶金行业产品质量及自动化水平的提高对温度测量及控制有很高的要求。在高温、熔蚀条件下，一般是采用红外辐射的间接方法进行温度测量，很难直接使用接触式热电偶测量，其原因就是没有合适的热电偶保护管。冶金环境对热电偶保护套管的性能要求有三点：1) 优良的抗腐蚀性；2) 优良的导热性；3) 优良的抗热震性。采用传统的氧化物陶瓷，如三氧化二铝陶瓷不具备上述三个基本条件。如果用AlN陶瓷制造热电偶保护管则可以满足这些条件，能够应用于铝、稀土、铜等有色金属以及钢铁冶金。AlN陶瓷还对许多高温熔盐、化学介质环境同样有很好的抗腐蚀性，因此，AlN陶瓷可作为在这些场合下使用的特种耐蚀材料和部件，如，AlN陶瓷是熔炼新型半导体材料砷化镓的最佳材料，制成的熔炼坩埚，对砷化镓的污染最小。因此，AlN陶瓷材料在钢铁冶金、有色金属冶炼、热处理、石油化工、煤气制造领域有广阔的应用前景。六、企业的生产条件1、主要设备清单1）卧式高温烧结炉10台2）球磨粉碎机 16台3）等静压机 4台4）压机8台5）真空干燥箱4台6）分级筛分机 8台7）雾化制粉设备 4套2、占地面积 11、77亩，主要建筑面积约6000平方米1）生产厂房：3200 m2 2）实 验 室：300 m2 3）原料库房：300 m2 4）成品库房：300 m2 5）办公及员工生活用房：1600m2 3、固定资产投资（万元）卧式高温烧结炉180球磨粉碎机60等静压机 195 压机90真空干燥箱12分级筛分机30雾化制粉设备90其它设备75总计7324、土地、厂房建设投资（万元）土地7768平方米 150生产厂房3200平方米 150实验室300平方米 60 原材料库房300平方米 25成品仓库300平方米 25办公、生活用房1600平方米 158其它 200总计 768七、企业的技术功能根据设备清单可以看出，企业利用这些设备除能够生产本项目所论证的主体产品AlN粉体和陶瓷外，该企业实际上还具备了生产许多以粉体技术为主要工艺特征的新型材料,包括以下方面:1、雾化法制备各类金属和合金粉末许多新型材料与产品都用到金属或合金粉末，例如，镍氢电池中的电极材料就是由镍-稀土合金制成。这种粉末采用了如下工艺路线：合金熔炼-凝固-机械粉碎-机械研磨-粒度分级如果用雾化法制粉技术，则工艺过程能够得到简化:合金熔炼及雾化-粒度分级雾化法除具有工艺过程简单的特点外,还有两个突出的优点：1）由于在惰性气体下雾化，所以粉末的含氧量很低；2）雾化过程是一个快速冷却过程，能够使合金的成分非常均匀。这两点使粉末的质量得到提高。针对国内的工业特色，我们认为，开发这种技术是非常有意义的。因为国内外对稀土合金粉末的需求量日益增加，现有的稀土合金粉末主要是采用氢脆后再进行机械研磨方法制造的。正如上面所述，机械研磨法对产品质量和工业化生产都是不利的。利用企业现有的配套设备，开发生产各类稀土合金粉末能够使设备利用率大大提高，同时还增加产品品种，更重要的是充分发挥了包头的工业特色。调研工作表明，国内还很少有能够规模生产稀土合金粉末的企业，本项目的完成在技术和产品方面有先进性。2、生产特种金属陶瓷及粉末冶金制品在不需增加设备的情况下，企业还能够开发生产各类金属陶瓷和粉末冶金材料。从工艺方法上考虑，与AlN陶瓷很相近的一类金属陶瓷材料是氮化钛（TiN）金属陶瓷。材料的基本特性是：1） 黄金色泽，是高档装饰品及企业标志品的最佳材料，具有永不磨损、不退色、不腐蚀的性质。2） 高硬度，可作为刀具材料使用，目前国内外很多硬质合金刀具都采用了表面镀TiN薄膜的方法。3） 优良的抗腐蚀性，TiN陶瓷对铝、铜，特别是熔融稀土金属有优良的抗蚀性。4） 具有独特的电导性，可作为电触头和高温金属蒸发舟使用。5） 比重轻，TiN的比重比金属钛（Ti）的还低。作为结构材料使用具有高强、重量轻的特点。从市场规模考虑，我们认为TiN陶瓷材料应重点开发高档装饰标志品、高尔夫球杆的球头、耐磨损腐蚀部件这三类产品。综上所述，企业以生产AlN粉体原料和AlN陶瓷制品为主,同时,还具有生产氮化物陶瓷、稀土合金粉末及粉末冶金制品的能力。能够根据市场需求开发生产多种新材料、新技术、新产品，将地区的资源优势和技术优势结合起来。八、经济效益该项目建成投产后，年生产氮化铝粉末18吨，实现销售收入2720万元，利税760万元。17
