干挂石材专项综合项目施工专项方案.doc

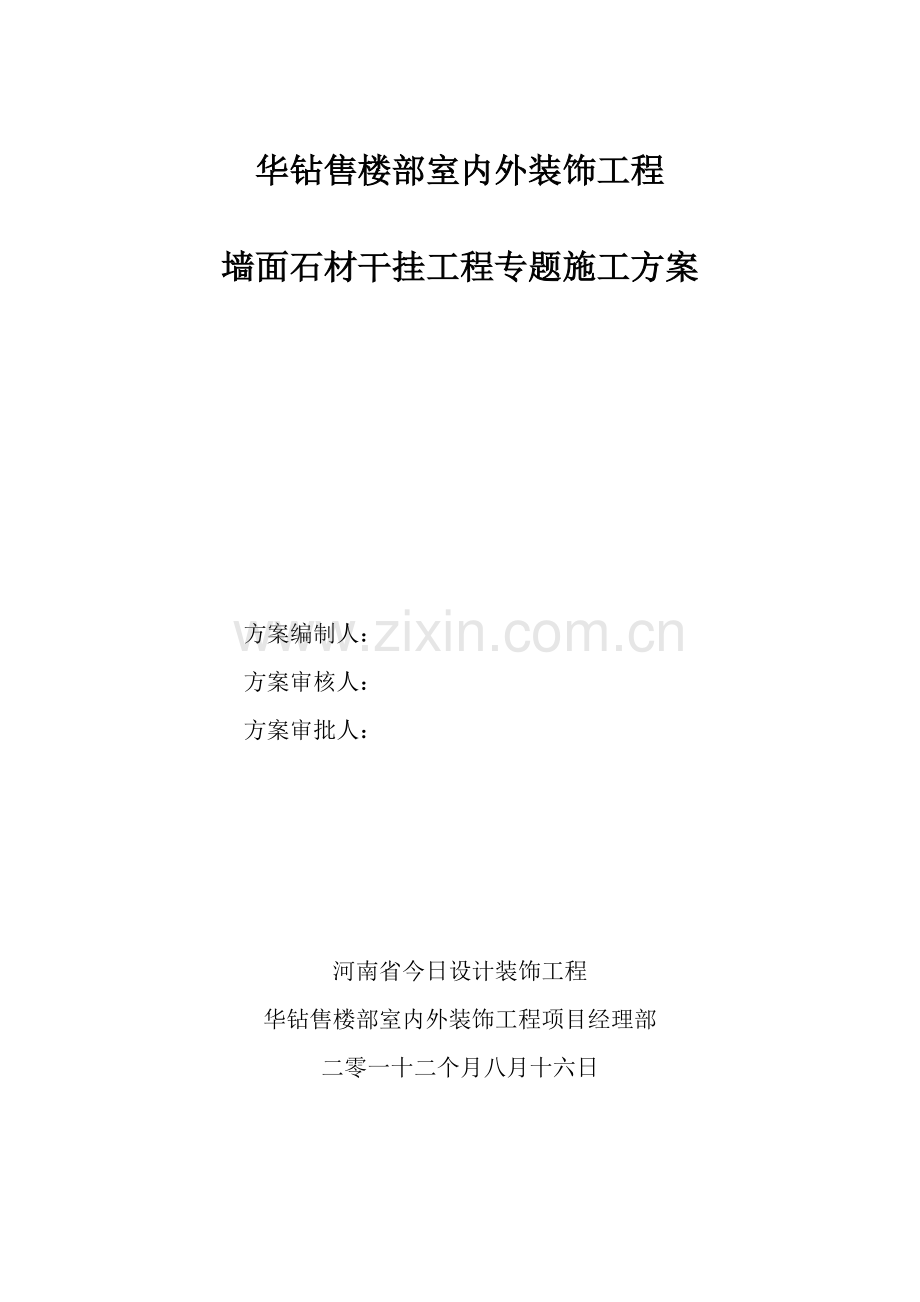

华钻售楼部室内外装饰工程墙面石材干挂工程专题施工方案 方案编制人： 方案审核人： 方案审批人： 河南省今日设计装饰工程华钻售楼部室内外装饰工程项目经理部二零一十二个月八月十六日目 录 一、工程概况 3二、材料及施工准备 3三、施工条件 3四、施工工序步骤 4五、施工工艺 4六、质量标准 6七、成品保护 7 八、应注意质量问题 7华钻售楼部室内外装饰工程墙面石材干挂工程专题施工方案一、 工程概况：北京国际俱乐部扩建工程在北京市朝阳区建国门外大街4号，是立即建成顶级五星级饭店，其中精装修一标段设计方案由JOHN CHAN设计企业设计，包含首层、地下一层、地下二层，共三层。本工程墙面石材工程依据设计要求，有部分圆柱、楼梯扶手、门套饰面为石材，所以采取石材干挂做法。二、 材料及施工准备：1. 本工程墙面干挂石材材料选择深啡网纹（ST-02）、西班牙米黄（ST-03）、爵士黄（ST-17），按设计图纸要求规格备料。 2. 所用石材材料运输过程中应防湿，严禁滚摔、碰撞，不宜用褪色材料包装。3. 材料进场后对面块料规格尺寸、颜色进行检验，板块不得有隐伤、风化等缺点。靠模筛选后,将选择块料按房间部位分类堆放,同一开间使用筛选出同一类块料。板材直立码放时应光面相对，倾斜度小于15，层间加垫，垛高不超出1.5M；板材平放时，应光面相对，地面必需平整，垛高不超出 1.2M；包装箱高度不超出2M。4. 立即上报材料检验汇报，并通知总包、监理、甲方进行现场取样复试，复试合格后方可使用。5. 依据石材干挂工程施工情况，需备有：冲击钻、电焊机、小型台式砂轮、裁改大理石用砂轮、手枪钻、塑料软管、铁制水平尺、方尺、底尺、盒尺、靠尺板、线坠、木楔子、全套剪裁机、开刀、灰板、小铲、木抹子、铁抹子、细钢丝刷、灰板、铅丝等多种工具。三、 施工条件1. 结构经验收合格，水电、通风、设备安装等应提前完成，并准备好加工饰面板所需要水、电源等。2. 内墙弹好50CM水平线。3. 脚手架或吊篮提前支搭好,宜选择双排架子,其竖杆及拉杆等应离开门窗口角150200MM。架子步高要符合施工要求。4. 有门窗套必需把门窗、窗框立好（位置正确、垂直、牢靠，并考虑安装大理石时尺寸余量）。同时要用1：3水泥砂浆将缝隙堵塞严实。铝合金门窗框边缝所用嵌缝材料应符合设计要求，且塞堵密实并事先粘贴好保护膜。5. 大理石进场后应堆放于室内，下垫方木。查对数量、规格，并预铺、配花、编号，以备正式铺贴时按号取用。6. 大面积施工前应先放出施工大样，并做样板，经质检部门判定合格后方可按样板工艺操作施工。7. 对进场石料应进行验收，颜色不均匀时应进行挑选，必需时进行试拼编号。四、施工工序步骤 石材干挂施工工序步骤： 挂件安装 钢制骨架制作安装 基层弹线 基层清理石材开孔 安装石材 缝隙处理 饰面清理 成品保护 分项验收 五、施工工艺 1. 基层处理：（1） 对于墙体首优异行垂直度检测，如发觉垂直度偏差过大，立即向总包反应。（2） 将基层浮灰等进行清理（3） 注意墙体或柱体密实度和强度，确保基层不出现起皮、空鼓等现象 2. 弹线： 在柱体、墙面或角钢上弹出底排石材标高线，并在柱面、墙面上作好控制线；依据石材分隔图弹出石材分隔线。 3. 骨架制作：用角钢或槽钢进行骨架制作，角钢和基底连接采取10不锈钢膨胀螺栓，角钢和角钢连接采取焊接，角钢和石材连接采取不锈钢石材挂件。对方钢、槽钢、角钢等碳钢配件进行防锈处理。对于楼梯扶手等关键部位，需加焊横向钢板增加侧向稳定。制作骨架时，每一分隔全部必需严格检验角钢标高，以确保石材安装正确、牢靠。 4. 石材安装：（1） 石材安装时，石材打眼应预先依据石材调整片位置，对石材进行打眼处理， 打眼位置应依据石材挂件形式及尺寸确定。但打眼位置距石材边不得小于四分之一边长。（2） 安装石材前，应把石材平铺在地面试拼，并按石材颜色、纹理、规格、表面平整、光洁度等进行编号。（3） 安装石材应从下往上安装，安装时应先依据挂件位置调整石材垂直度及平整度，调整完成对石材打孔位置进行灌胶，用以固定石材。 5. 勾缝：石材安装完成，用石材密封胶对石材缝隙进行勾缝处理。用白棉纱对饰面进行清理，注意不要划破石材饰面。若勾缝需调色时，尽可能一次调出一层，并一次勾完。六、质量标准1. 确保项目（1） 饰面板品种、等级、规格、形状、几何尺寸、光洁度、平整度、颜色、图案，必需符合设计要求和相关标准要求。（2） 饰面板和基层连接牢靠，其强度必需符合国家现行相关标准要求，严禁空鼓，不得有歪斜，缺棱掉角和裂缝等缺点。（3） 粘结用料、干挂配件必需符合设计要求，碳钢配件需做防锈处理。2. 基础项目（1） 表面：平整、洁净、颜色过渡自然，无显著色差、纹理清楚，非整块板部位安排合理。（2） 接逢：填嵌密实、平直，宽窄一致，颜色一致，阴阳角主处板压向正确，非整板使用部位适宜。（3） 套制：用整块套割吻合、边缘整齐；墙裙、贴脸等上口平顺，突出墙面厚度一致。（4） 坡向、滴水线：流水坡向正确；滴水线顺直。3. 许可偏差项目见下表：室内墙面石材干挂许可偏差和检验方法：项次项 目许可偏差（mm）检验方法1立面垂直12M托线板检验2表面平整度22M靠尺和楔形塞尺检验3缝格平直度2拉5M线尺检验4接缝高低度2用钢板短尺和楔形塞尺检验5接缝宽度0.3用钢板短尺检验6阳角方正0.3用200M方尺检验七、成品保护1. 施工前必需采取保护方法（如铺垫、遮挡），保护其它已完成一切工程项目。施 工时如有污染墙柱面、门窗、立线管及设备等，应立即清理洁净。2. 大理石柱面、门窗套等安装完后，应对全部面层阳角立即用木板保护，同时 要立即清擦洁净残留在门窗框、扇砂浆。尤其是铝合金门窗框、扇，事先应粘 贴好保护膜，预防污染。3. 运输物料、拆搭架子时，不得碰撞墙柱面装饰、栏杆及门框，门框及墙柱面阳角在合适高度要设置铁皮夹保护，以防手推车碰撞其它装饰面。4. 施工过程中，不得因操作而损坏多种水电管线及预埋件。5. 饰面板在凝结前应预防快干水冲、撞击和振动，严禁直接踩踏已完成装饰面。八、应注意质量问题1. 接逢不平，高低差过大：关键是基层处理不好，对板材质量没有严格挑选，安装 前试拼不认真，施工操作不妥，分次灌浆过高等，轻易造成石材外移或板面错动， 出现接逢不平、高低差过大。2. 开裂：（1） 施工前必需采取保护方法（如铺垫、遮挡），保护其它已完成一切工程项目。施工时如有污染墙柱面、门窗、立线管及设备等，应立即清理洁净。（2） 有大理石石质较差，色纹多，当安置部位不妥，墙面上下空隙留得较小，常受到多种外力影响，出现在色纹暗缝或其它隐伤等处，产生不规则裂缝。（3） 干挂墙面、柱面时，上下空隙较小，结构受压变形，使饰面石板受到垂直方向压力而开裂。施工时应待墙、柱面等随结构沉降稳定后进行，尤其在顶部和底部，安装板块时，应留有一定缝隙，以防结构压缩、饰面石板直接承重被压开裂。（4） 墙面或柱面碰损、污染，关键是因为板材在搬运和操作中被砂浆等赃物污染，不立即清洗，或安装后成品保护不好所致。应随手擦净，以免时间过长污染板面，另外，还应预防 酸碱类化学物品、有色液体等直接接触大理石表面造成污染。
