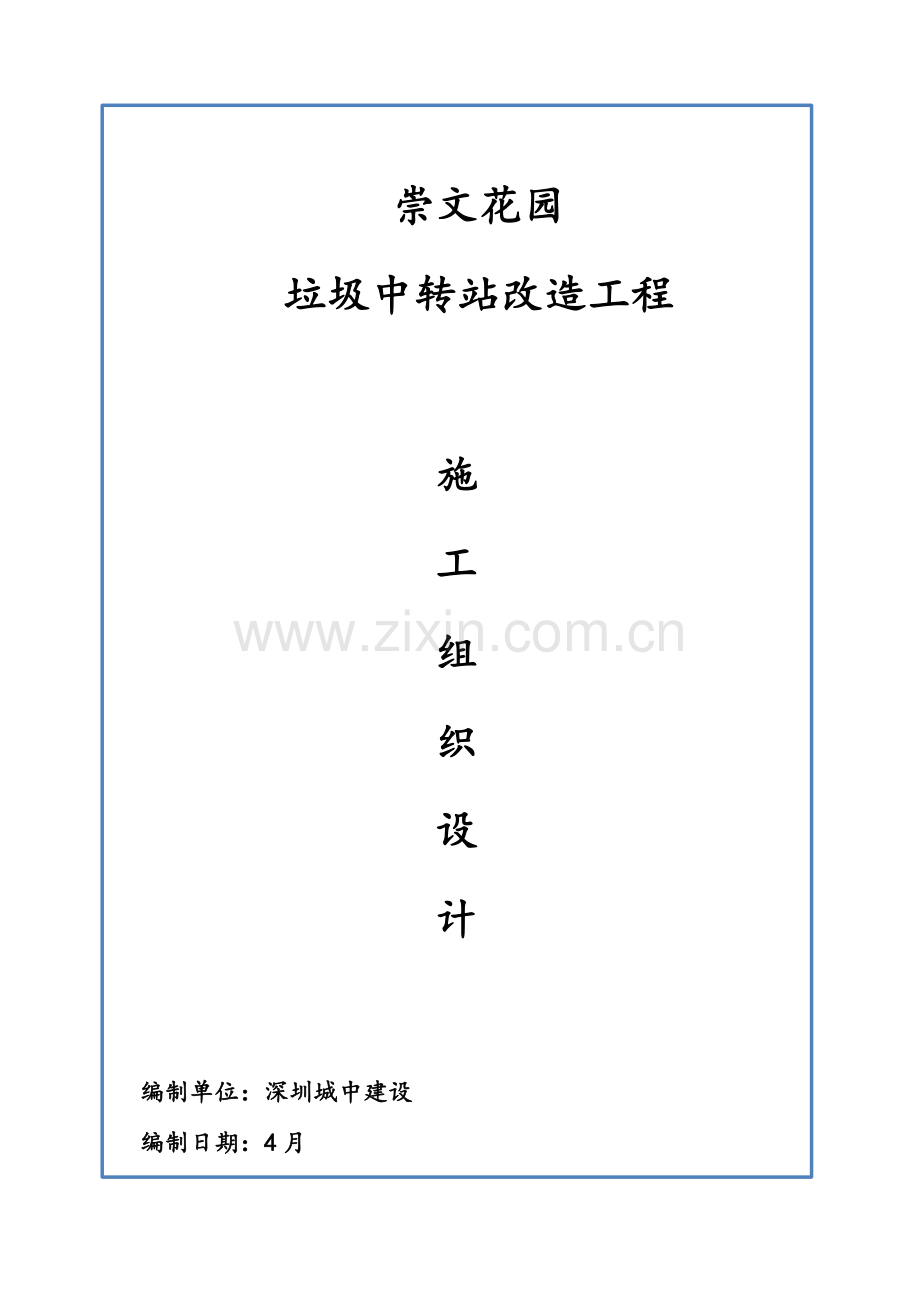

崇文花园垃圾中转站综合标准施工组织设计.doc

资源描述

崇文花园垃圾中转站改造工程施工组织设计编制单位：深圳城中建设编制日期：4月目录一、施工组织设计编制说明和依据二、工程概况三、施工组织机构四、关键分部分项工程施工方案及技术方法五、确保工程质量技术组织方法六、确保安全生产技术组织方法七、确保文明施工技术组织方法八、确保工期技术组织方法九、必需其它方法附1 劳动力计划表附2 建成后效果图一、施工组织设计编制说明和依据 (一) 编制说明依据泰州市西南河垃圾中转站及管理用房工程施工项目标招标文件及图纸，结合我企业施工经验及技术设备条件，编制本工程施工组织设计，本设计关键叙述了施工组织、施工进度，以确保工期、质量。安全文明施工具体方法。 (二) 编制依据《建筑地基基础施工质量验收规范》(GB50202-) 《混凝土结构工程施工质量验收规范》(GB50204-) 《屋面工程施工质量验收规范》(GB50207-) 《建筑地面工程施工质量验收规范》(GB50209-) 《建筑工程施工质量验收统一标准》(GB50300-) 《建筑工程质量检验评定标准》《建筑设计防火规范》《建筑机械使用安全技术规程》(JGJ33-) 《施工现场临时用电安全技术规范》(JGJ46-) 《建筑给排水及采暖工程施工质量验收规范》(GB50242-) 《建筑电气安装工程质量验收规范》(GB50210-) 二、工程概况 (一) 工程介绍崇文花园垃圾中转站及管理用房工程施工项目包含围墙及场内道路。建筑结构类型:砖混结构，建筑面积为84.3平方米。 (二) 工程地点本工程在崇文花园垃圾中转站。 (三) 工期计划本工程计划工期为40天，工程质量为合格。三、施工组织机构我企业以“质量第一、开拓进取、诚信守诺、争创一流”为宗旨，发扬艰苦奋斗，开拓创新企业精神，以图纸和协议为依据，以工程项目为中心，建立有效管理体系。施工现场管理机构项目经理技术责任人技术组工程组质安组物资组行政组技术资料计划统计试验生产调度生产调度质量监督生产调度物料供给设备维护行政管理泥水班钢筋班混凝土班木工班油漆班焊工班四、关键分部分项工程施工方案及技术方法（一）定位放线本工程定位、放线工作依据计划部门测设城市标准高程点和设计图纸，采取测设轴线控制桩方法进行。本工程标准高程点用水准仪引测到场内固定标准点，数量不少于2个，且视线良好。本工程轴线控制桩测设，在基槽外2-4m（最好和中线距离为整米数）外、不受施工干扰并便于引测和保留桩位地方，测设各轴线延长线轴线控制桩，作为开槽后各阶段施工中确定轴线依据。定位、放线工作完成后，立即填写《建筑物定位放线统计》，作为技术资料搜集保留。（二）土方开挖本工程土方开挖，依据设计图纸及工程特点，采取人工和机械相结合挖土方法。依据地质汇报，结合现场情况和设计图纸，施工时应清除浮土，采取天然地基浅基础，基础埋深按2.0m计，基础进入持力层大于0.3米。（三）砖砌体砌筑工程本工程基础将采取MU20砼空心砖，M10水泥砂浆砌筑，±0.000以上采取MU砼7.5多孔砖，M7.5混合砂浆砌筑，女儿墙采取MU15砼实心砖，Mb10.0混合砂浆。砖品种、规格必需符合设计要求，并有出厂合格证和复试汇报。砌筑工艺：弹线、立皮数杆、摆砖、立头角、砌筑。砂浆配制：按配合比搅好砂浆，计量正确，搅拌充足，砂浆要有良好和易性和保水性。砌筑时，要求组砌方法正确，首优异行盘角，盘角不得超出五皮砖，并进行吊线、靠直，如有偏差立即修正，盘角时严格按皮数杆划线，控制好灰缝厚度为8--12MM，中间按头角砖拉通线砌筑。（四）涂料施工工艺 1、工序安排：基层处理——批腻子——打砂纸——刷漆 2、操作关键点： (1) 基层表面处理，油漆施工基层表面必需坚实，无酥松、脱皮、起砂、粉化等现象，除去表面油污、灰尘、泥土、基层表面要平整，孔洞、裂缝须用腻子批嵌。 (2) 批腻子关键点是实、平、光即做到密实牢靠、平整光洁，为涂饰质量做好基础。嵌、批工序要在涂刷底漆并待其干燥后进行，以预防腻子中漆料被基层过多吸收而影响腻子附着性。 (3) 用砂纸对被涂面进行研磨，依据不一样要求和研磨目标，分三次研磨：基底打磨、层间打磨、和面层打磨，使油漆涂层附着力好,被涂面平整美观,棱角、线条更挺直、清楚。 (4) 涂饰乳胶漆时动作要快，相互间要配合好，刷均，尤其是接头处要刷开刷均，然后再轻轻理干。（五）地砖、磁砖饰面工程 1、地砖、磁砖饰面操作工序 (1) 粘接剂法原面层凿除、找平、粘接剂粘贴磁砖、配色填缝剂填缝 (2) 水泥砂浆法原面层凿毛、清理、找平、基层处理、放线、分格、1：3水泥砂浆抹平、贴磁砖、配色填缝剂填缝 2、操作工艺 (1) 地砖铺贴操作工艺： a、准备工作：熟悉图纸并消化图纸，清理地面。 b、弹线：弹出水平控制线并使之符合建筑标高。 c、试拼：按施工图图案、颜色、纹理试拼，然后按两个方向编号排列，按所编号码放整齐，测好相对位置。 d、刷水泥浆结合层：再次将垫层清扫洁净，洒水湿润，随刷随铺水灰比为0.5左右素水泥浆。 e、铺砂浆：依据水平线，铺找平层水泥砂浆（找平层通常采取1：3干硬性水泥砂浆，干硬程度以手捏成团不松散为宜，找平层厚度宜高出大理石底面标高水平线3--4毫米）砂浆从里往外推铺刮平拍实。 f、铺地砖（墙面砖）：地砖铺设通常应从里向外铺，铺前应将板预先浸湿阴干后备用，优异行试铺，对好纵横缝，用橡皮锤敲击，振实砂浆至铺设高度后，将大理石掀起至一边，检验砂浆上表面和板块之间是否吻合，如发觉空虚之处，应用砂浆填补，在正式铺设前，先在水泥砂浆找平层上满浇一层水灰比0.5素水泥浆配合层，再铺地砖，安放时要四角同时往下落，用橡皮锤轻击垫板，依据水平线用铁水平尺找平。地砖之间接缝要严密，通常不留缝隙。 g、擦缝：在铺设后进行灌浆擦缝，依据大理石颜色，选择相同颜色矿物颜料和水泥拌合均匀调成1：1稀水泥浆，用壶渐渐灌入地砖之间缝隙（分几次进行），并用长把刮板把流出水泥浆向缝内喂灰灌浆1--2次后，用棉丝团蘸原稀水泥浆擦缝，和板在擦平，同时将板面上水泥浆擦净。然后面层加复盖保护。 (2) 墙面砖铺贴操作工艺： a、准备工作：熟悉图纸并消化图纸，凿除并清理墙面。 b、弹线并进行基层处理和吊垂直、套方、找规矩。 c 、在基层湿润情况下，先刷107胶素水泥浆一道（内掺水重10%107胶），随刷随打底，底灰采取1：3水泥砂浆，厚度约12MM，分二遍操作，第一遍药5MM，第二遍约7MM，待底灰压实刮平后，将底子灰表面划毛。 d、待底子灰凝固后进行分块弹线，随时将块材抹上厚度为2--3MM素水泥浆，内掺水重20%107胶进行镶贴。用木锤轻敲，用靠尺找平找直。 (3) 质量标准： a、确保项目：铺地砖（墙面砖）品种、规格、质量必需符合设计要求，面层和基层结合（粘结）必需牢靠，无空鼓。 b、地砖（墙面砖）表面清净，图案清楚、光亮、光滑色泽一致，接缝均匀，周围顺直，板块无裂纹、掉角和缺棱等现象。 c、许可偏差项目：表面、平整度：小于1mm，用2m尺才楔形塞尺检验；缝格平直：小于2mm拉5m线，不足5m拉通线和尺量检验；接缝高低差：小于0.5mm，尺量和楔形塞尺检验；板块间隙宽度：小于1mm，尺量检验。五、确保工程质量技术组织方法 (一) 质量确保方法 1、施工过程质量控制 (1)认真抓好职员质量意识教育，使精品意识深入到每个岗位、每个职员。 (2)认真进行图纸会审、定位放线、预检复核、沉降观察、材质检验、成品保护等关键工作，确保工程质量 (3)严格样板引路，以样板指导施工，创高标准样板工程. (4)合理选择施工机械，搞好维护检修工作，确保机械设备良好状态，从而确保质量。 2、关键工序质量确保方法 (1)施工前认真熟悉图纸、领会设计意图、做好图纸会审工作。 (2)按设计要求，提前按设计试配出理想硅配合比。 (3)成立专业测量组，正确测定各建筑物轴线和标高，建立复测制度，做好测定统计（二）技术质量方法 1、收到图纸后，主动组织技术力量，认真阅读，正确了解设计意图和技术要求，做好图纸审查和各个专业会审工作，并做好会审统计。 2、坚持“质量第一，预防为主”指导思想，针对各个具体分部分项工程施工特点，编写专题施工方案，经企业审批后实施。施工前做好技术交底工作，施工中立即进行检验、验收、技术复核和隐蔽统计。 3、加强原材料进场验收工作，立即搜集好产品合格证和出厂证实书，按相关要求进行随机抽样检验、化验。通常不合格材料，一律清仓退货，不得使用，并要做好不合格材料退场签证统计。 4、施工过程中要认真搜集、整理技术档案资料，做到统计真实，数据正确，搜集立即，分类归档，装订整齐并定时组织各施工前段进行自检、互查，共同提升级案管理水平。（三）质量管理方法 1、施工人员素质确保本工程从根本上确保项目所需劳动者素质，投入人员均为我企业自有职员，职员素质好、觉悟高，均含有多年施工经验，组织纪律严明，从而为工程质量奠定了基础。 2、采购物资质量确保 (1) 采购物资时，必需在经评定确实定合格分供厂家采购，所采购材料或设备须有出厂合格证、材质证实书和使用说明书，对材料设备有疑向严禁进货。 (2) 材料供给在符合我方工程要求分供厂家中选择，事先对其进行认可和评价，并建立合格分供厂家档。 (3) 实施动态管理，企业材料科和项目经理部等主管部门定时对分供厂家实际业绩进行评审考评，并做统计，如发觉不合格分供厂家，将其从招案中除名。 3、水、暖、电气要严格按相关规范，工艺标准及操作规程施工，亲密配合土建，避免返工。六、确保安全生产技术组织方法 (一) 建立和完善项目安全管理体制为确保项目安全生产管理工作顺利进行，项目成立了以项目经理为首安全生产领导小组。对其职责和实施情况，企业以安全检验形式给予检验，发觉问题则提出整改方法，限期整改。 (二) 制订安全技术方法 1、施工用电 ①配电箱必需上锁，必需按电气相关要求实施，严禁非电工进行操作。 ②移动式配电箱下严禁直接牵线使用电源，必需使用插座插头相连接措施。 ③大型设备在连入专用保护零线基础上，必需实施反复接地。 2、其它未包含安全防护技术方法，以公布安全技术交底或安全检验整改通知单为准。 3、遵守国家省市颁发各项安全管理制度和安全要求. 4、认真实施本企业制订各项安全要求。 5、进入现场施工人员必需佩戴入场证，严禁非施工人员进入施工现场。 6、坚持安全防范方法，进入现场人员必需戴安全帽;高空作业要系安全带，按要求拉设安全网，严禁酒后作业及在脚手架上打闹.。 7、施工人员进行交底时，必需进行安全交底，并进行书面安全交底，进行班前后安全检验，发觉安全隐患立即更正。安全交底制度安全交底项目全体人员工长管辖班组班组全体人员施工组织设计中安全方法交底开工前工程热点安全注意事项安全防护设施作业内容、环境、特点交底机具安全使用和材料堆放要求个人防护用具安全使用要求分部分项工程开工前七、确保文明施工技术组织方法现场文明施工是建筑工程施工企业管理水平关键标志，是提升企业经济效益有效路径做好现场文明施工，能够加紧工程进度，缩短工程工期，提升经济效益，改善施工条件。 (一) 现场文明施工管理细则 1、成立现场文明施工管理小组，定时组织检验评选，制订奖罚制度，切实落实实施文明施工细则及奖罚制度。 2、现场文明施工管理实施分区分段包千制，由各区各段责任人负责本区段文明施工管理。 3、建立建全施工计划管理制度。 4、建立健全质量安全管理制度。 (1) 严格实施岗位责任制度，建立完善质量安全管理制度。 (2) 严格实施“三检”（自检、互检、交接检）和挂牌制度。 (3) 进场必需带好安全帽，高空作业要配置安全带，安全网要按要求设置。 (4) 多种机电设备要按要求接地，设置保险装置。 (5) 现场电源必需按施工平面图设置，严禁乱拉乱接电源。八、确保工期技术组织方法（一）施工进度计划总目标总工期40天（日历天）。（二）工程施工次序安排标准因本工程工期紧，平面、立体交叉作业多，施工步骤环环相扣，需尤其注意施工次序安排，并在实施过程中，采取方法确保实现。工程施工次序安排标准是： 1、建筑工程总体安排是先地下，后地上;先主体，后配套;先结构，后装修。注意季节对建筑工程施工影响和施工场地有效利用。 2、以现场需要，确保劳动力投入。 3、依据工程量需要，投入本工程所需机具。 (三) 进度方法 1、信守协议，科学管理，精心组织施工。 2、组织高效项目经理部，配齐管理人员，投入足够精干队伍，从组织上确保工程进度准期实现，采取有力方法，定时开会协调工程中出现问题，加强宣传教育、落实岗位责任制，实施全方面承包，建立激励制度，开展劳动竞赛，关心职员生活，搞好后勤服务，调动施工人员主动性，提升劳动生产率。施工进度计划管理流程图施工总进度计划编制月进度计划确定月进度计划月计划审核提出意见及存在问题编制周进度进化确定周进度进化实施周计划审核处理工长提出问题编制专业工种日计划技术责任人计划员进行计划监督周计划未完成追查原因处了处理周计划完成在项目经理领导下，周计划落实到天天，由工长安排完成计算工程量安排周计划劳动力总数套用定额算出工日数发觉问题调查九、必需其它方法 (一) 雨季施工方法 1、对现场制订合理有效排水方法，充足排水机具，确保现场无积水，施工道路通畅。 2、备足雨季施工工具和材料设备，如铁锹、洋镐、帆布、草袋、胶鞋、水胶管等。 3、对施工现场及材料堆放场应依据地形，对场内地表水系统进行疏通，以确保排水通畅，并预防道路上水倒入场地。 4、挖一段，做好一定坡度，以利雨水满泄入水坑。开挖弃土一定要距沟边2米以外，并随时运走。沿基坑顶、底周围设置环状砖砌排水沟，以防地表水、雨水流入基坑，并立即抽千集水井余水基础混凝土垫层施工时，应采取分段修整土方，分段验槽，立即浇筑混凝土封闭基底施工方法，以防雨水浸跑，扰动基底。 5、机电设备及电器采取防雨、防潮方法，并安装接零保护装置。设专职电工常常检验用电机具，设备和配电箱漏电保护装置和接地装置是否良好，防雨设施是否完备，安排好防雷电方法。现场电气和机械设备应搭设防雨蓬或雨罩。 (二) 高温天气施工方法 1、高温天气，应作好多种降温工作 2、高空作业应配饮用水，降温饮料及防晒降温相关用具。 (三) 环境保护方法 1、产格根据当地相关噪音污染管理要求，办理施工申报，做好现场环境保护工作。 2、进场后立即和当地环境保护主管部门进行联络，办理相关手续，在主管部门监督、指导下，开展环境保护工作。 3、现场搭设封闭式专用垃级道，严禁随意凌空抛撒，立即清运垃圾适量洒水，降低扬尘，土方运输时设专扫道路人员，保持道路清洁。 4、现场对存放油料库房进行防渗处理，预防油料跑、滴、漏污染环境。 5、做好污水有组织排流，设水冲厕所，杜绝随地便溺现象。附1 劳动力计划表单位：人工种按工程施工阶段投入劳动力情况土方基础上部结构屋面给排水管安装装饰收尾普工 10 6 8 5 3 3 3 水电工 1 2 2 5 2 1 泥工 6 10 5 5 2 装饰工 8 2 油漆工 5 脚手架工 3 3 3 累计 10 13 23 12 8 26 8
