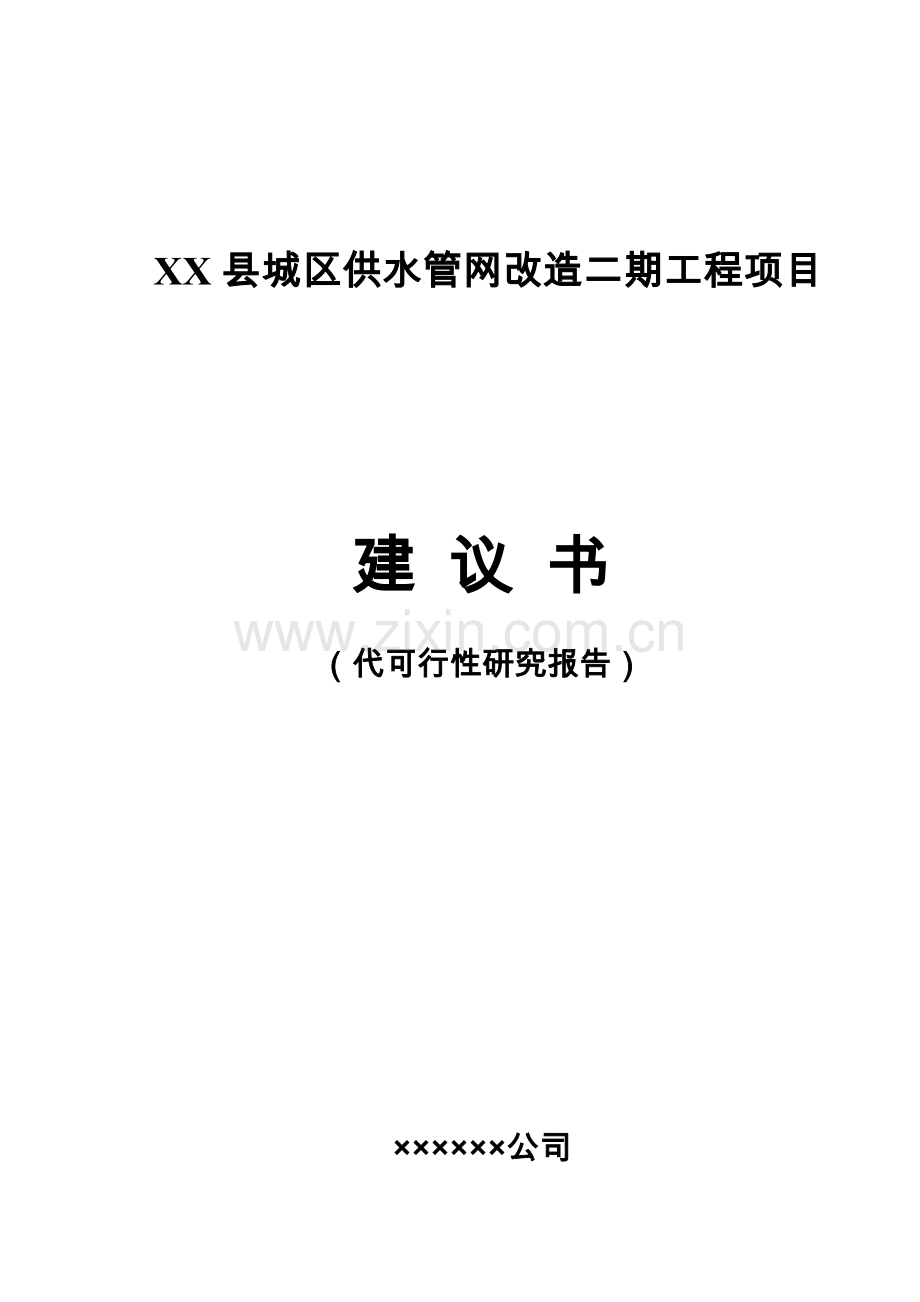

天津市某县城区供水管网改造二期工程项目可行性研究报告.doc

XX县城区供水管网改造二期工程项目建 议 书（代可行性研究报告）公司二O一一年四月目 录第一章 总论1第二章 城区现状及规划4第三章 城区供水现状及规划8第四章 工程建设的必要性15第五章 工程设计17第六章 环境影响评价31第七章 建设计划、招标及施工组织管理35第八章 工程投资及资金筹措39第九章 社会效益分析42第十章 结论43附图：1. 平面图*县城区供水管网改造二期工程项目建议书（代可行性研究报告）第一章 总论一、项目名称XX县城区供水管网改造二期工程二、建设内容在城市主干道敷设DN300承插口球墨铸铁管19.07公里；改造老城区供水支管网，其中敷设DN150承插口球墨铸铁管3.65公里，敷设DN100承插口球墨铸铁管1公里。项目总投资2641.08万元，资金由天津XX县XX给排水有限公司自筹。三、建设单位建设单位：天津XX县XX给排水有限公司地址：天津市XX县XX南路48号法定代表人：注册资金：天津XX县XX给排水有限公司于2005年8月16日成立，公司的主营业务为：自来水供应、污水处理、给排水设施安装。四、项目背景天津是我国北方最大的沿海开放城市和重要的经济中心，与北京构成了环渤海经济圈的“双核”。素有天津“后花园”之称的XX县地处京、津、唐、承、秦等城市的中间，依据天津市城市总体规划提出的市域城镇体系发展战略，全市将形成中心城市县城（二级市）中心城镇一般建制镇构成的四级城镇体系。XX县作为二级市将成为天津市北部城镇群的一个重要的经济增长点。2003年XX县县政府确定了今后一个时期XX县经济和社会发展的总体思路，既坚持天津市“后花园”的发展定位，坚持率先基本实现现代化的总目标，“念山水经，打旅游牌，走联合路，做环境文章，构建中等旅游城市”。并在天津市XX县县城总体规划中制定了明确的发展目标。依照天津市XX县县城总体规划，到2010年，XX县县城人口将达到20万人，城市化水平达到35%，2020年人口将达到40万人，城市化水平达到70%。因此，XX县必须加快水、电、路、通信等基础设施建设。同时XX县老城区市政供水管网一期工程已改造完成，但城区供水支干管网因老化、年久失修，结构不合理也需要改造。为此，XX县县政府决定在XX县县城拟建的外环线铺设市政供水主管网，同时改造老城区供水支管网。天津国际工程咨询公司受天津XX县XX给排水有限公司的委托，编制XX县城区供水管网改造二期工程项目建议书（代可行性研究报告）。五、编制依据XX县县城总体规划（2002年-2020年）业主单位提供的其它资料六、编制单位XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX公司资质证书编号：国家发展和改革委员会工咨甲88888888七、主要技术经济指标序号内容单位指标备注一市政供水管网1宾河大街米3980DN3002人民西路米2600DN3003中昌路米400DN3004燕山路米6750DN3005西外环米2140DN3006宝塔路米3200DN300小计米19070DN300二、供水支管网改造1中昌北路支管网1米1350DN1502中昌北路支管网2米450DN1003津围公路支管网米1200DN1504兴华大街支管网米1100DN1505燕山路支管网米550DN100小计米4650三总投资万元2641.08四建设期年0.5第二章 城区现状及规划XX县作为天津市历史文化名城，有着悠久的历史和深厚的文化底蕴。其自然风光秀丽，旅游资源得天独厚，是京津乃至华北地区重要的旅游、度假、休闲、娱乐胜地。XX县生态环境优良、物产丰富，又是京津两市重要的副食品供应基地。一、城区现状XX县位于天津市北部，燕山南麓。地处北京、天津、唐山、承德四市的腹心地带。东与河北省遵化市、玉田县接壤，南与宝坻区一河之隔，西与河北省三河市相连，北与北京市平谷县、河北省兴隆县毗邻。县城总面积1590.22平方公里，其中山地840.30平方公里，平原504.72平方公里，洼地245.20平方公里。XX县县城位于县域中部，西距北京88公里，北距承德200公里，东距唐山90公里，南距天津市区113公里。县辖20个建制镇，6个乡，949个行政村，总人口793089人。其中县城人口121641人，用地1420.8公顷。XX县的国民经济以第二、三产业为主，分别占国内生产总值的41.2%和41%，人均国内生产总值达到8431元。随着国民经济快速发展，XX县总体综合实力显著增强，其经济发展将形成以特色农业为基础、旅游业为主导、加工业为支柱，现代服务业为依托的产业格局。二、自然条件1. 地形地貌XX县地处太行山与渤海之间，海拔高度在1.8m1078.5m之间，地形复杂，北部山峦起伏，中部平原，南部地势低洼。地貌类型主要为缓岗地、漫坡地和淀边洼地撒布达类型。XX县在大地构造上处于燕山东西向褶皱隆起地带的南侧和新华夏系华北平原沉降带的东北部，是新构造运动强烈的地区。2. 气候条件XX县自然气候属温带大陆性季风气候，四季分明，常年主导风向为西风、西北风。3. 水文条件XX县境内地表水资源充沛。全县降水时空分布不均，夏季径流量大而集中，非汛期产流甚少，地表水质较好。XX县县域内有一级河道3条，二级河道9条，大、中、小型水库13座。地下水主要来自8个储水构造，平原可开采量和山区可开采量分别占总可开采量的64.2%和35.8%，但由于各地水文地质条件不同，开采条件差异较大，平原地区的开采量已达总开采量的95%。目前XX县县域内河川径流量少，调蓄设施缺乏，地下水资源日益枯竭，水环境不断恶化，水污染日趋严重，缺水问题已经引起了有关方面的关注。三、城市发展规划1. 城市定位l 华北地区著名的旅游地，天津市乃至华北地区休闲度假胜地；l 天津市水源保护地；l 县域政治、经济、文化中心；l 天津市北部的轻加工工业基地。2. 城市规模XX县县城现有人口约为13万人，占地面积约18平方公里。2010年县城人口规模将达到20万人，城区建设用地29.53平方公里。2020年县城人口规模将达到40万人，城区建设用地48.65平方公里。3. 发展战略l 依托中心城市，广辟内外资源。发挥区位优势，拓展国内外市场，以外向型经济为发展方向，强化农业、优化工业，加快发展第三产业，重点发展旅游业，建设成为具有现代化水平的中等旅游城市。l 极化县城区、扶持中心镇、示范重点镇。进一步强化县城区功能，完善结构，形成并发挥县域中心城市的作用；使中心城镇在县城与一般建制镇之间起到承上启下的作用。4. 近期城区基础设施建设规划规划近期至2010年，县区人口规模为20万人，建设用地29.53平方公里。规划范围包括老城区、新城区以及工业区。近期依托旧城组团和工业组团，重点发展新城组团和休闲度假组团，协调发展加工贸易组团、翠屏山组团。加快公益性基础设施建设，大力发展以服务旅游为主的第三产业，建设XX县新城区。以危漏房改造为重点，加快住宅建设速度，实现小康型居住水平。调整工业仓储用地结构，加快绿化、交通等基础设施建设。切实保护环境，绿化美化量化城市面貌，全面提高城市载体功能，搭构中等旅游城市的基本框架。第三章 城区供水现状及规划一、城区供水现状目前城区供水主要采取水厂供水和分散打井两种供水方式。城区有3座井水厂，第一水厂设计最大产水能力为2万立方米/日，第二水厂设计最大产水能力为2万立方米/日，第三水厂设计最大产水能力为1万立方米/日。城区内3座水厂的供水管网已联网，供水普及率达到95%。二、现状供水存在的主要问题XX县城区现状供水普及率较低，配水管网在老城区主要道路下有一些环状供水干管，而近年来城区周边新开发地区尚无配套供水管道，老城区现有供水管道布置不合理，管径偏小，管网老化，年久失修，各级生活小区配水管网因修建年代已久，管径小，堵塞、老化、漏损严重，部分管道已损坏，断水事故时有发生。三、城区供水规划1. 需水量预测1) 供水面积根据XX县县城区总体规划XX县县城的供水服务面积：2010年为29.53 km2，2020年为48.65 km2。2) 供水量预测方法目前国内在城市需水量预测中最常用的方法是标准定额法、城市单位人口综合用水量指标法、城市单位建设用地综合用水量指标法、单位居住用地用水量指标等。标准定额法预测用水量通常是指采用规划年限的用水人口和用水定额计算生活用水量，工业、仓储、公建、道路、绿化、消防水量按用水量标准及规划面积计算工业、仓储、公建、道路、绿化、消防水量。对于本工程而言，按标准定额法计算水量。再以城市单位建设用地综合用水量指标法校核。3) 标准定额法预测用水量l 生活用水量规划人口：根据XX县县城总体规划近期XX县县城人口按20万人控制；远期XX县县城人口为按40万人控制。用水量标准：根据室外给水设计规范及XX县县城总体规划近期XX县县城最高日人均生活用水量定额180 L/capd。XX县县城人均综合生活用水量：近期（高日用水量）：200000180/1000=36000 m3/d远期（高日用水量）：400000180/1000=72000 m3/dl 公建用水量根据城市给水工程规划规范及XX县县城总体规划，XX县县城近期工业用地408.58公顷，规划远期工业用地819.9公顷，工业区用水量标准按1.2万 m3/km2d计算：近期：4.11.2=4.90万m3/d远期：8.21.2=9.84万m3/dl 工业用水量根据城市给水工程规划规范及XX县县城总体规划，XX县县城近期工业用地329.8公顷，规划远期工业用地649.2公顷，工业区用水量标准按1.2万m3/km2d计算：近期：3.31.2=3.96万m3/d远期：6.51.2=7.79万m3/dl 仓储用水量根据城市给水工程规划规范及XX县县城总体规划，XX县县城近期仓储用地66.85公顷，规划远期仓储用地93.55公顷，仓储区用水量标准按0.5m3/km2d计算：近期：0.670.5=0.33万m3/d远期：0.940.5=0.47万m3/dl 市政公用设施用水量根据城市给水工程规划规范及XX县县城总体规划，XX县县城近期市政公用设施用地18.53公顷，规划远期市政公用设施用地55.63公顷，市政公用设施区用水量标准按0.3万m3/km2d计算：近期：0.190.3=0.06万m3/d远期：0.560.3=0.17万m3/dl 浇洒绿地用水量根据城市给水工程规划规范及XX县县城总体规划，XX县县城近期绿化用地680.9公顷，规划远期绿化用地914.7公顷，浇洒绿地用水量标准按0.15 万m3/km2d计算，绿化用水量按规划绿地总面积的50%计算：近期：6.810.150.5=0.51万m3/d远期：9.150.150.5=0.69万m3/dl 冲洗道路用水量根据XX县县城总体规划，XX县县城近期道路用地461.87公顷，规划远期道路用地674.14公顷，冲洗道路用水量标准按0.25 万m3/km2d计算，近期道路用水量按道路总面积的50%计算，远期道路用水量按规划道路总面积的60%计算：近期：4.620.250.5=0.58万m3/d远期：6.740.250.6=1.01万m3/dl 消防用水量根据XX县县城近期、远期的规划人口数，按建筑设计防火规范，近期、远期均按同一时间内的火灾次数发生两次，一次灭火用水量为45 l/s，火灾持续时间为2小时计算。近期：24523600/1000=648m3/d远期：24523600/1000=648m3/dl 管网漏水及未预见水量近期按高日用水量的10计算，远期按高日用水量的15%计算。需水量预测结果：项 目近期（万m3/d）远期（万m3/d）生活用水量3.607.20工业用水量3.967.79公建用水量4.909.84仓储用水量0.330.47市政公用设施用水量0.060.17浇洒绿地用水量0.510.69冲洗道路用水量0.581.01小计13.9427.16管网漏水及未预见水量2.094.07最高日用水量16.0331.24消防用水量0.0650.065水量预测结果：近期高日用水量：16.03万 m3/d远期高日用水量：31.24万m3/d4) 城市单位建设用地综合用水量指标法校核用水量根据城市给水工程规划规范中“城市单位建设用地综合用水量指标”小城市综合用水定额为3060 m3/had。根据XX县县城总体规划，XX县县城规划2010年建设用地29.53平方公里，规划2020年建设用地48.65平方公里。近期高日用水量为：16.0329.53100=54.3 m3/had远期高日用水量为：31.2448.65100=64.2m3/d根据标准定额法预测的近期高日用水量与城市建设用地综合用水基本符合，远期高日用水量略高于城市建设用地综合用水定额。2. 供水规模根据以上供水量预测及核算，XX县县城供水规模近期为16.03万m3/d，远期为31.24万m3/d的用水量预测既符合室外给水设计规范中规定的用水量定额，也基本符合城市给水工程规划规范中确定的用水量定额，因此确定XX县县城供水规模：近期160000 m3/d，远期310000 m3/d3. 水量、水质、水压确定1) 水量确定根据以上供水规模的预测结果，结合XX县县城区现状用地及道路布局情况本工程将按远期31万吨/日的供水规模，建设完善老城区周边新修建道路下的配水管网，并对老城区内部分居住区的管径偏小、管道老化、年久失修、漏失严重的供水管进行改造。2) 水质确定XX县城区用水以生活及生产用水为主，本工程按统一供水系统设计，给水厂出水水质应能够符合生活饮用水卫生标准（CB5749-85）。3) 水压要求XX县城区的配水管网是生活、生产、消防采用同一管道系统的低压供水方式，配水管网的供水水压满足最不利点服务水头不小于28米。第四章 工程建设的必要性一、项目的实施是适应城市的发展，保障城市生活、生产用水的需要XX县城区目前人口13万人，城区面积约18.5平方公里。在XX县县城总体规划中，2010年XX县城区的建设用地将达到29.53平方公里，规划人口20万人；2020年建设用地将达到48.65平方公里，规划人口40万人。面对大面积的新区建设和人口的增加，急需加快水、电、路、通信等基础设施的建设。另外，虽然XX县县城老城区市政供水主管网已在近年进行改造，但城区供水支干管网因老化、年久失修，造成漏损严重，并且供水管道布置不合理，造成生产、生活用水量不足，各级生活小区配水管网因修建年代已久，管径小，堵塞、老化、漏损严重，部分管道已损坏，断水事故时有发生，使饮用水水质、水量无法得到保证。为保证XX县城市发展和广大城区居民正常生活及企事业单位合理用水，必须建立完善的供水体系，所以实施本项目是确保XX县城区生活、生产用水的需要。二、项目的实施是完善城市基础设施，提高城市竞争力的需要天津市XX县县城是天津市历史文化名城、风景旅游度假基地；是以发展旅游业为支柱，以轻工业为依托的位于京津冀腹地的中等旅游城市。作为XX县政治、经济和文化中心和天津市水源保护地，XX县县城目标成为华北地区著名的旅游地；天津市、乃至华北地区休闲度假胜地。为此，依托XX县优越的地理位置，良好的自然环境，同时加快城市建设，完善城市基础设施，必将为XX县城区的发展提供新的机遇，从而进一步提高城市的竞争能力，尽快达到XX县发展的预定目标。三、项目的实施是节约能源，提高供水水质的需要XX县是一个严重缺水的地区，目前一些地区用水十分困难。所以在城市经济发展的同时，要重视水资源的节约和保护。城市的供水系统是城市发展的根本，建设和完善一个合理的供水体系对城市的水资源节约和保护非常重要。目前XX县城区内没有形成完整的供水系统，现有水厂设备陈旧落后，管网建设跟不上地区开发速度。本项目的建设，将为XX县城区的扩建提供一个完善的供水体系，同时解决老城区供水支干管网老化、年久失修，漏损严重的问题，为XX县的可持续发展做出贡献。第五章 工程设计一、主要规范及标准 生活饮用水水源水质标准（CJ3020-93） 生活饮用水卫生标准（CB5749-1985） 地面水环境质量标准（GB3838-2002） 城市居民生活用水量标准（GB/T50331-2002） 地下水质量标准（GB/T 14848-93） 室外给水设计规范(GBJ13-86,1997年版) 建筑给水排水设计规范（GB50015-2003） 城镇给水厂附属建筑和附属设备设计标准(GJJ41-91) 城镇给水厂运行、维护及安全技术标准(GJJ58-94) 城市给水工程规划规范（GB 50282-98） 其他现行国家相关规范、标准二、设计原则1. 根据国家、省、市和有关部门对XX县县城供水工程设计的要求，从XX县的实际情况出发，按照县城总体规划，结合近、远期供水规划，并考虑给水系统分期建设的可能，为远期留有充分的发展余地，创造良好的综合效益。2. 依据XX县城区水资源情况、供水现状、需水量预测，进行设计，以确保XX县城区生产、生活及开发建设和发展所需的水量、水质、水压。3. 因地制宜，合理选择技术先进、工艺合理、安全供水、高效运行、管理方便、维修简便的净水工艺，确保供水水质、水量。4. 供水系统安全可靠，当局部管网发生故障时，断水范围应为最小。5. 管道尽量沿整个给水服务范围内的路网铺设，以便于管道实施和养护，保证用户有足够的水量和水压。6. 力求以最短距离敷设管线，以降低管网造价和经营管理费用，同时充分体现系统节水节能。7. 本着实事求是的精神，对工程造价、成本计算进行详细研究。三、管材选择目前给水管道最常用的管材有球墨铸铁管、高密度聚乙烯管和新型管材，现对这几种管材的优缺点论述如下：1.经济比选第 49 页管材材料价格比较（万元/公里）序号管径钢管不锈钢衬里钢复合管球墨铸铁管（K9）夹砂玻璃钢管（1.0Mpa）玻璃钢管衬不锈钢高密度聚乙烯管HDPE(0.6Mpa)钢骨架塑料（PE）复合管不锈钢外缠空腹塑料（PE）复合管Upvc塑料管（0.6Mpa）1DN1600251.06661.00361.36198.50408.162DN1500560.80358.90369.7083DN1400219.76481.98285.04156.00323.874DN1200188.46295.50220.64125.50243.33258.2375DN1000140.35207.20127.7490.00179.36238.22197.3676DN900126.16107.1081.00183.47159.1267DN800112.06149.9885.4468.00130.88144.41130.8858DN70097.87117.5267.3846.0094.82114.04107.0969DN60074.0682.8252.9233.0076.5290.1880.45410DN50061.5559.2040.1468.8571.35101.8363.61145.3911DN45048.0449.9034.5022.4056.9993.5856.4536.1712DN40042.4845.2528.9250.4846.1381.3347.47122.9613DN35038.1026.2039.8639.8073.3240.04919.2614DN30027.5023.1530.6124.1450.4632.47115.8215DN25019.2018.2825.3816.4540.8326.86913.2916DN20013.5013.9018.4911.4033.9020.2739.1717DN1506.4210.3213.827.3521.6315.1984.6318DN1008.238.013.4717.382.322. 性能比选1) 球墨铸铁管优点： 抗拉强度高、耐冲击、耐震动、耐磨损； 韧性好，延伸率高，适于软基上铺设； 工作压力最高可达2.45MPa； 具有耐腐蚀性好的特点。 施工安装技术成熟。缺点： 需厂商进行内外防腐，且要求严格。2) 高密度聚乙烯管（HDPE）优点： 耐腐蚀性好，不必做内、外防腐，对水质无影响。 自重轻、强度高，运输安装方便。 摩擦阻力小，输送能力高，能显著减少管道的沿程损失，提高输送能力，可带来显著的经济效益。缺点： 管道采用电热熔接口，日常维修困难。 管道遇热膨胀、遇冷收缩较大。3) 增强型聚丙稀管（FRPP）优点： 具有较大的强度、刚性和抗冲击性； 耐腐蚀、寿命长、安装方便； 内壁光滑、不结垢、输送能力大； 管材接口允许转角大，适用于软基情况下铺设。缺点： 管道接口不耐高压。综上所述，HDPE管和FRPP管是近年来采用较多的新型给水管材，其管材价格较高，但其工程综合效益尚可，在能够解决相关技术问题的情况下，可以作为备选的给水管材。3. 管材选择经上述比选，结合当地建设条件，本工程推荐球墨铸铁管。四、市政给水管网设计1. 管网布线方案管网布置应遵循：满足供给用户所需的水量、保证配水管网足够的水压、保证不间断供水的原则。供水管网按环状布置，当任一段管线损坏时，可用闸阀和其余管线隔开，进行检修，水还可以从其它管线供应用户，断水的地区可以缩小，供水可靠性增加。环状网还可以大大减轻水锤作用产生的危害。根据规划道路及现状道路布局，考虑到现状可利用给水管网位置，城区供水管线沿各规划路呈环状铺设，使新建供水管与现状供水管能按环状连接，增加供水的可靠性。2. 维持管网水质维持管网水质是管理工作的重要任务之一。有些地区管网中出现黄水和浑水，其原因除了出厂水水质不合格外，还由于水管中的积垢在水流冲击下脱落、管线终段的水流停滞、或管网边远地区的余氯不足而致细菌繁殖等引起。为保持管网的正常水量或水质，可采取以下措施：1) 通过给水栓、消火栓和放水管，定期放去管网中的部分“死水”，并借此冲洗水管。2) 长期未用的管线或管线末端，在恢复使用时须冲洗干净。3) 在新铺管线竣工后应先用高速水流冲洗水管，然后用20-30mg/l的漂白粉溶液浸泡一昼夜以上，再用清水冲洗，连续测定浊度和细菌。直到合格为止。3. 配水管网计算1) 面积计算按照XX县城区总体规划：县城用地分为居住用地、公共设施用地、工业用地、仓储用地、道路广场用地、市政公用设施、绿化用地。设计工业、仓储用水量指标按工业、仓储用水指标及用地面积加权平均确定用水量指标计算；居住用地、公共设施用地、市政公用设施用水指标按各项用水指标及用地面积加权平均确定用水量指标计算，按此标准计算节点流量，以免用地性质发生调整后不致出现供水水量不足的情况。此外，县城规划用地中绿化用地、道路广场用地占了较大的面积且绿化用地、道路广场用地较分散，因此，在分配流量时，绿地面积、道路广场面积与居住用地、公共设施用地、工业用地、仓储用地、市政公用设施用地面积统一考虑。2) 节点流量计算根据配水管网布局确定的节点和用水分布情况，计算各节点流量。各节点的流量包括该节点的生活、工业、公建、绿化及道路用水量。即：qi=q生i+q工i式中：qi为第i节点的节点流量（l/s）q生i为第i节点居住用地、公共设施用地、市政公用设施用水量（l/s）q工I为第i节点的工业、仓储用水量（l/s）i为自然数q生i = q生 XX F生Iq工I = q工 XX F工I上式各式中q生、 q工为考虑漏水量和未预见水量后的高日高时单位生活、工业面积的用水量模数。核算各节点高日高时秒流量。3) 高日高时管网水力计算Qmax=3100001000/864001.50 = 5382(l/s)设计水压应满足控制点最小水压0.28Mpa，即按满足控制点六层建筑高度要求的自由水头进行设计。4) 管网校核管网按高日高时用水量Qmax及设计水压进行设计，以消防流量和消防水压进行消防校核，以事故流量及事故水压进行事故校核。消防时管网校核计算消防时的管网校核，是以最高时用水量确定的管径为基础，按最高用水时加消防流量进行分配，求出该时的管段流量和水头损失。根据建筑设计防火规范的规定，按同一时间内火灾发生两次计，每次的消防流量为45l/s。消防用水量：Qgx = 5382+45+45 =5472(l/s)事故时管网校核计算管网主要管线损坏时，经及时检修，在检修时间内供水量允许减少，一般按最不利点管段损坏和转输流量较大的管段损坏而断水检修的条件，校核事故时的流量和水压是否满足要求。事故时管网按第3段管段（第3节点第4节点）断开进行校核计算（其余略）。事故时水量按高日高时用水量的70%计算。Qsk = 538270% =3767(l/s)事故时水压要求满足控制节点水压0.28MPa。4. 供水管网设计XX县城区的新城组团、旧城组团、公建预留地的周边是供水空白区，主要是随着城区建设向四周扩展开发，但供水设施建设滞后，另外老城区一带虽有供水管道，但管道老化，漏损严重且管径偏小，造成供水成本高，水质有被污染的危险，因此近期将在老城区周边地区新建供水管道，消除供水空白区，并对旧城区年久失修、管径达不到供水要求的管道进行改造。1) 新建市政供水管道设计根据XX县城区建设用地情况及现状道路情况，近期将实施滨河大街、人民西路、中昌路、燕山路、西外环、宝塔路等6条路的供水管道。 滨河大街供水管：在滨河大街北侧，西起西外环，东至中昌路，干管长3980米，管径为DN300mm。 人民西路供水管：在人民路两侧，西起西外环，东至三中路，干管长2600米，管径为DN300mm。 中昌路供水管：在中昌路两侧，北起汇德龙，南至滨河大街，干管长400米，管径为DN300mm。 燕山路供水管：在燕山路南侧，西起西外环，东至宝塔路，干管长6750米，管径为DN300mm。 西外环供水管：在西外环东侧，北起燕山路，南至滨河大街，干管长2140米，管径为DN300mm。 宝塔路供水管：在宝塔路两侧，北起燕山路，南至滨河大街，干管长3200米，管径为DN300mm。2) 改造供水支管设计根据XX县城区现状供水管线情况，将改造中昌北路、津围公路、兴华大街、燕山路等4条路5处供水管道。 中昌北路支管1：位于中昌北路与商贸路交口处的安裕新村及安裕新村东侧旧居住区，将旧管拆除，安装新管道，管长1350米，管径为DN150mm。 中昌北路支管2：位于中昌北路与迎宾路交口处的居住区，将旧管拆除，安装新管道，管长450米，管径为DN100mm。 津围公路支管：位于独乐寺北侧的旧居住区，将旧管拆除，安装新管道，管长1200米，管径为DN150mm。 兴华大街支管：北起迎宾路，南至文昌路，将旧管拆除，安装新管道，管长1100米，管径为DN150mm。燕山路支管：位于燕山路支管的中昌新村西区，将旧管拆除，安装新管道，管长550米，管径为DN100mm。5. 配水管附属设施1) 闸阀设置在给水管网中，除在交叉路口设置闸门外,在直线段上每200400米左右的距离设置闸阀，以减少因局部管道故障造成大面积停水，提高管网的供水安全性。2) 消火栓的布置按建筑设计防火规范规定，在给水管网中消火栓的布置要符合以下要求：消火栓的间距不应大于120米；消火栓的接管直径不小于100mm；消火栓尽可能设在交叉口和醒目处，消火栓按规定应距建筑物不小于5米，距车行道边不大于2米，以便消防车上水，并不应妨碍交通，一般常设在人行道边。3) 入户支管的设置在此初设阶段，为尽量满足各用地单元用水，设计按干管每150米设置一条入户支管考虑，如双侧有街坊时按双侧各设一条入户支管预埋，支管管径为DN150mm。4) 排（进）气井、泄水井为保证配水管安全运行，在管网隆起点及平直段的必要位置上，装设排（进）气阀。为排除管道中积泥及在管道出现事故时放空，在管网低处装设泄水阀。6. 配水管线工程设计1) 管顶覆土：配水管线均敷设在城市道路、人行道下，根据管道地上荷载、管道上需安装的闸阀、泄水、放气等附属设施安装要求的情况，管道覆土最小按1.2米设计。2) 管道开槽：根据管道沿线情况，配水管在现状道路下的管道沟槽开挖采用支撑槽，管道沟槽底部的开挖宽度，按给水排水管道工程施工及验收规范计算。3) 管道基础：由于给水管道埋深较浅，一部分管道基础坐落在粉土层的范围内，一部分管道基础坐落在素填土层的范围内，管道基础采用砂垫层基础，对于管径小于等于DN500mm的管道砂垫层厚度采用150mm。对于局部坐落在淤泥层上的管道采用超挖换填矿渣的措施加强基础强度，其矿渣要求最大粒径不大于25mm；其上铺砂垫层。4) 管道回填：沟槽回填时，应符合下列要求：砖、石、木块等杂物应清除干净；回填土或其他回填材料运入槽内时不得损伤管节及其接口；要求一层虚铺厚度控制在200mm的范围内；管道两侧和管顶以上50cm范围内的回填材料，应由沟槽两侧对称运入槽内，并不得采用机械推土回填和强夯，以保护管道不受损坏。若管线所在位置是现状道路时，沟槽回填时，除符合上述要求外，在道路结构层范围内安于道路结构层恢复，管道两侧回填土的压实度应符合给水排水管道工程施工及验收规范规定。5) 管道接口：为防止管道不均匀沉降而引起管道的渗漏，管道接口采用“T”型柔性接口，它是将管道承口、插口空隙中填入橡胶圈实现密封。由于橡胶具有良好的可塑性，故柔性接口能适应在一定范围内的位移、振动。6) 管道防腐：球墨铸铁管在出厂前以做防腐处理，不需另做处理。配水管在穿越铁路时采用顶管内加钢管的做法，钢管的防腐做法如下 管道内防腐目前国内多采用水泥砂浆衬里，它是一项比较成熟且造价低的有效方法，经多年实践，它的防腐性能比较可靠。因此，本次设计仍采用内喷水泥砂浆防腐。水泥砂浆衬里的原料要求如下：水泥：软炼标号425号以上的矿渣硅酸盐水泥或火山质硅酸盐水泥，不过期，无凝块。砂子：惰性粒状砂粒组成的工程砂，含泥量不得大于2%，以水洗砂为宜。水：普通饮用水或经鉴定不会降低砂浆衬里强度、寿命，影响砂浆衬里质量的其他清水。水泥砂浆衬里用的水泥砂浆应混合的十分均匀，且搅拌时间不宜超过10min；水泥砂浆衬里可采用蒸汽养护、自然养护或保护涂层养护等方法。养护时间不宜小于7d；环境温度不宜低于100C。现场施工采用自然养护时，养护期间管段两端应密封。采用保护涂层时，保护涂层应能牢固的粘附于砂浆衬里上，且对水质无不良影响。水泥砂浆衬里的质量，应达到表面无脱落、孔洞和突起的最低标准。 管道外防腐为防止管道与水或潮湿土壤接触后，发生化学作用或电化作用而遭到损坏，同时也为避免回填材料对管道的损伤，本工程外防腐采用环氧煤沥青防腐。环氧煤沥青防腐层结构为：底漆面漆玻璃布面漆玻璃布面漆环氧煤沥青防腐具有以下优点：耐水性、防腐性能均较好；漆膜坚韧、附着力好、机械强度高；成膜涂层的耐化学介质、电绝缘性能、耐微生物侵蚀、耐海水性能都较稳定；使用寿命较长，特别是吸水率小、不受微生物侵优于石油沥青。环氧煤沥青防腐层应采用中碱无捻无蜡玻璃布做加强基布。7. 主要工程数量1) 新建给水管网工程数量项目单位数量DN300承插口球墨铸铁管米19070闸阀井座285消火栓井座164泄水井座35放气井座352) 改造旧供水管道工程数量项目单位数量DN100承插口球墨铸铁管米1000DN150承插口球墨铸铁管米3650闸阀井座50消火栓井座45泄水井座8放气井座8第六章 环境影响评价一、编制目的、原则和重点为了贯彻执行中华人民共和国国务院令第253号建设项目环境保护管理条例和天津市政府令第28号建设项目环境保护管理办法，保证城市建设与环境保护协调发展，根据本项目的实际情况，重点分析项目施工期对环境的影响，提出具体治理措施。二、编制依据建设项目环境保护管理条例国务院令第253号。天津市建设项目环境保护管理办法天津市政府令（2004）第58号建筑施工场界噪声限值GB12523-90环境空气质量标准GB3095-1996污水综合排放标准GB8978-1996城市区域环境噪声标准GB3096-93中华人民共和国固体污染物污染物防治法天津市环境噪声污染防治管理办法地面水环境质量标准GB3838-88三、环境控制目标1、废气影响不超过环境空气质量二级标准2、废水排放达到污水综合排放三级标准3、城市区域环境噪声达到二类标准4、固体废物以无害化处理为控制目标环境控制目标值项目
