护岸工程施工组织设计方案样本.doc

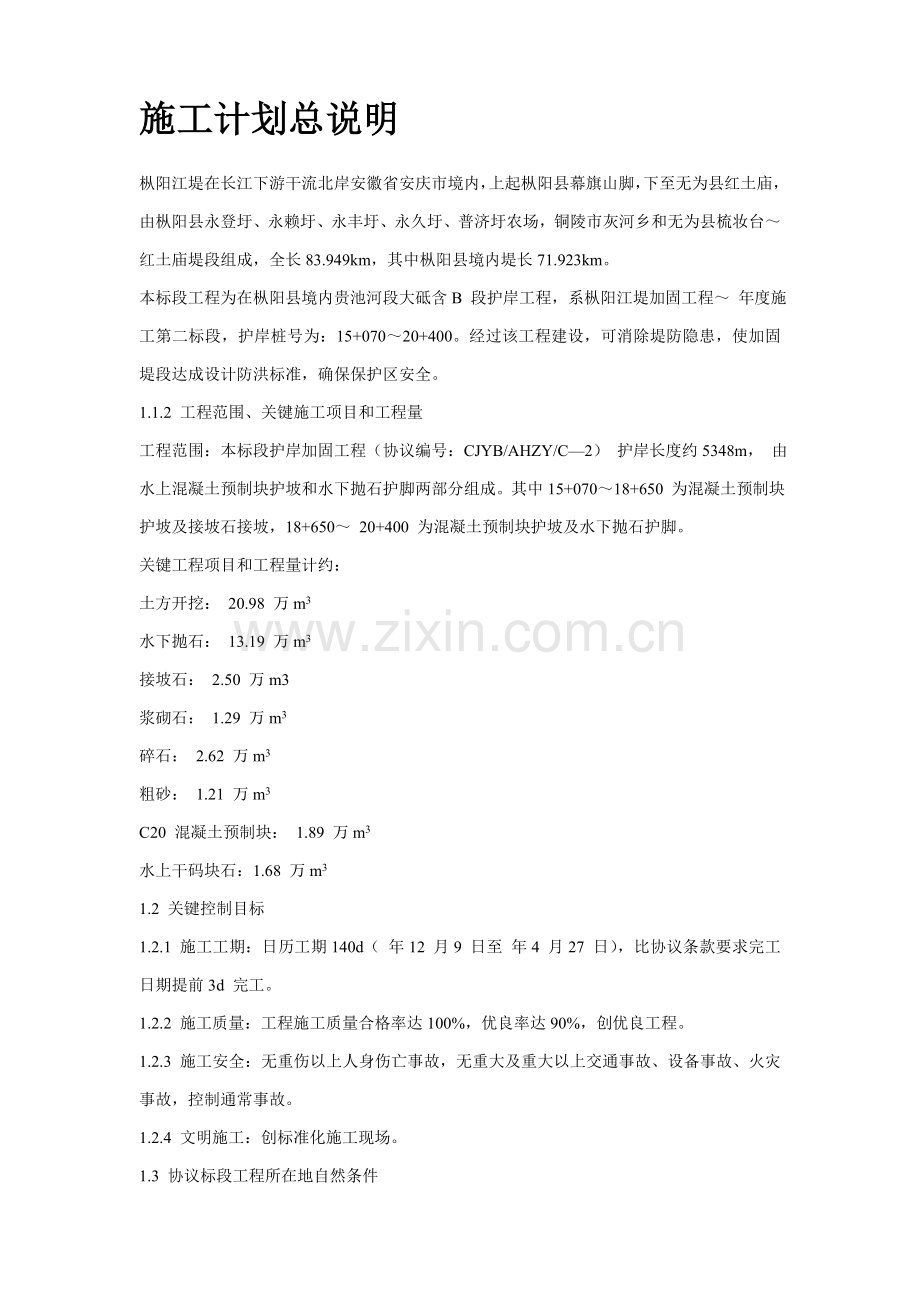

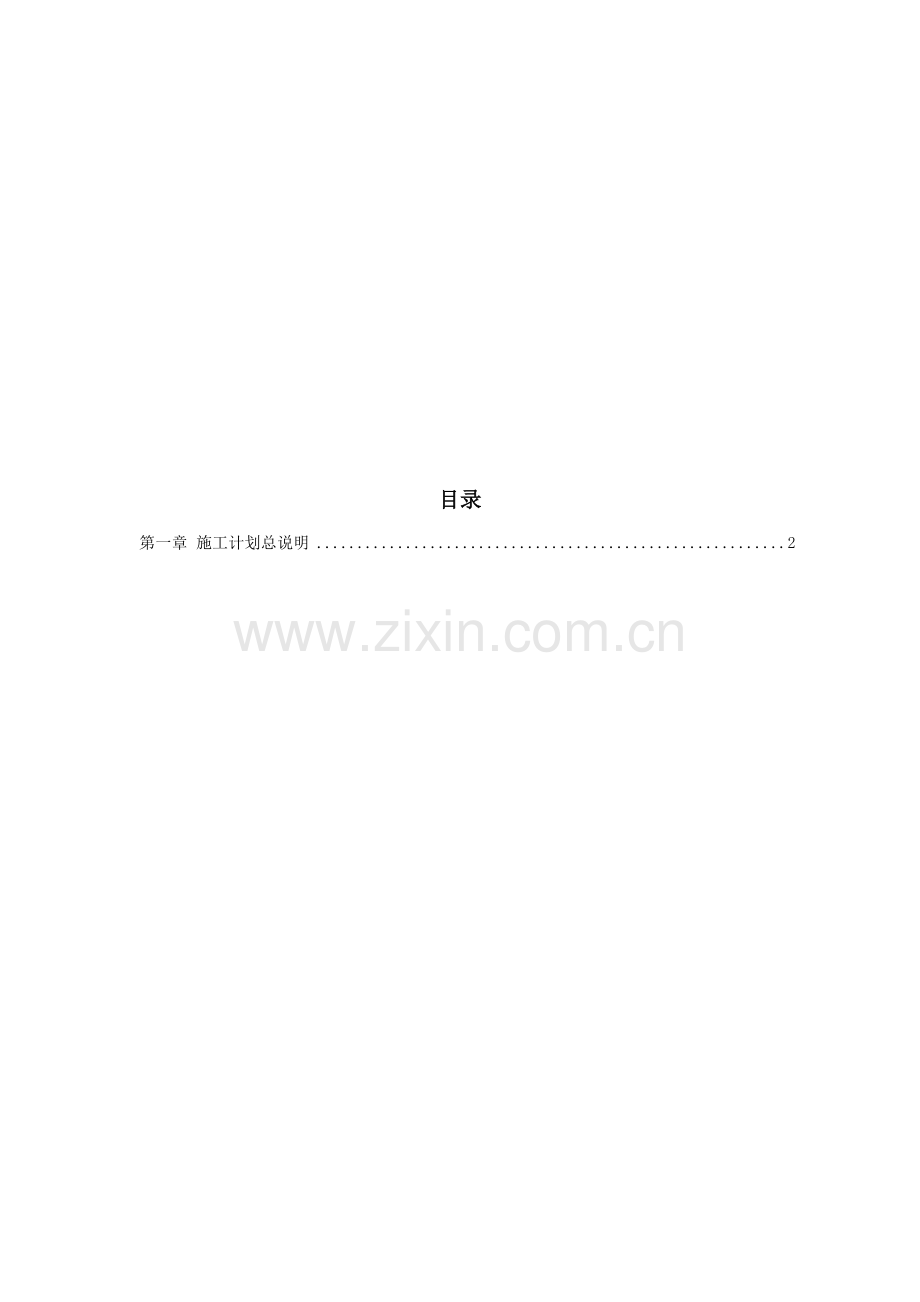

目录第一章 施工计划总说明2施工计划总说明枞阳江堤在长江下游干流北岸安徽省安庆市境内，上起枞阳县幕旗山脚，下至无为县红土庙，由枞阳县永登圩、永赖圩、永丰圩、永久圩、普济圩农场，铜陵市灰河乡和无为县梳妆台红土庙堤段组成，全长83.949km，其中枞阳县境内堤长71.923km。本标段工程为在枞阳县境内贵池河段大砥含B 段护岸工程，系枞阳江堤加固工程 年度施工第二标段，护岸桩号为：15+07020+400。经过该工程建设，可消除堤防隐患，使加固堤段达成设计防洪标准，确保保护区安全。1.1.2 工程范围、关键施工项目和工程量工程范围：本标段护岸加固工程（协议编号：CJYB/AHZY/C2） 护岸长度约5348m， 由水上混凝土预制块护坡和水下抛石护脚两部分组成。其中15+07018+650 为混凝土预制块护坡及接坡石接坡，18+650 20+400 为混凝土预制块护坡及水下抛石护脚。关键工程项目和工程量计约：土方开挖： 20.98 万m3 水下抛石： 13.19 万m3 接坡石： 2.50 万m3浆砌石： 1.29 万m3 碎石： 2.62 万m3粗砂： 1.21 万m3C20 混凝土预制块： 1.89 万m3水上干码块石：1.68 万m31.2 关键控制目标1.2.1 施工工期：日历工期140d（ 年12 月9 日至 年4 月27 日），比协议条款要求完工日期提前3d 完工。1.2.2 施工质量：工程施工质量合格率达100%，优良率达90%，创优良工程。1.2.3 施工安全：无重伤以上人身伤亡事故，无重大及重大以上交通事故、设备事故、火灾事故，控制通常事故。1.2.4 文明施工：创标准化施工现场。1.3 协议标段工程所在地自然条件1.3.1 洪水长江流域洪水由暴雨形成，洪水发生时间和地域分别和暴雨一致。形成枞阳江堤长江河段暴雨关键为全流域性和区域性洪水两种类型，洪水组成中以汉口以上来水占主导地位，鄱阳湖水系和汉口以下区间洪水是其关键组成部分。工程区河段汛期为510 月，主汛期为79 月，枞阳县江堤堤段控制站安庆、大通、芜湖设计洪水位分别为17.4m、15.17m、11.49m ；设计枯水位（黄海高程）为3.64m，枯水期为122 月。1.3.2 气象工程所在地处于北亚热带湿润季节气候带中，冬冷夏热，四季分明、雨热同季、湿润多雨、无霜期长、季风气候显著。据安庆气象站1951 1980 年资料统计，其多年平均降水量为1389.2mm，降水量年内分布不均，多集中在39 月，其降水量占整年降水量80%以上。极端最高气温40.2， 极端最低气温-12.5。整年盛行风向为东北风和北风居多，最大风速为20m/s, 年平均风速为3.2m/s 。平均相对湿度为77%。1.3.3 水文本河段枯水期为12 月至第二年2 月。综合考虑到水位、流速和风速影响。护岸工程最好施工期为12 月至第二年4 月份。同时考虑当年水文、气象条件合适采取方法确保工期顺利完成。1.3.4 工程地貌工程区内地形西高东低，长江自西向东流经本区，沿江一带地面高程1013m， 近堤地段为宽广冲积平原。枞阳江堤所在河道内州滩密布，多泓分流，是经典分汊型河道。1.3.5 地质条件工程区分布有第四系松散堆积及侏罗系、白垩系和第三系基层。岩层埋深通常较大。第四系松散堆积物自下而上关键为砂卵砾石、粉细砂、中粗砂、砂壤土、粉质黏土及重粉质壤土。部分地段粉质黏土及重粉质壤土孔隙比较大，含水量大于液限，为淤泥质土，含有高压缩性。1.3.6 河岸现实状况岸坡土体下部均为厚砂层，抗冲性较差，所以，坍毁险情通常比较严重。本标段因为太子矶左右汊汇流后主流线右摆、扁担州左缘导向作用，引发岸线崩退。外滩平均宽度约为30100m。外滩高程为10 12m。1.3.7 地震工程区地震基础烈度为VI 度区。1.4 场内外交通条件工程区地处长江下游，距安庆、铜陵、贵池、枞阳、无为等县（市）较近，码头沿江分布，水陆交通发达，沿江有下枞阳、白荡、北埂等港站。本段均在主流贴岸段，通常运输船舶均可直抵施工现场，工程区堤顶公路可通行通常运输车辆，为外购设备及材料经过水陆运输抵达各施工地点提供了确保。1.5 关键建筑材料1.5.1 石料场可供工程采购利用料场有黄泥山料场、藕山料场、牛头山料场等地，岩性关键为灰岩，储量丰富，能够满足工程需要。距离此次工程区最近料场关键为黄泥山料场和藕山料场。我企业已和其达成意向性石料供给协议。黄泥山料场在白荡闸东侧仪山乡周围，距白荡闸3km， 距江堤直线距离1km， 有简易公路直通石料场地。而藕山料场在藕山镇北侧，其中部及北部全部有公路直通干道干堤，在山脚相互连接。牛头山料场在枞阳县陈瑶湖乡境内，有公路可直达工程区。1.5.2 混凝土骨料料源砂料关键从湖北巴河和贵池秋浦河购置，水运至施工区内，质量基础符合水工用混凝土骨料，储量能满足设计需要量；粗骨料就近从块石料场购置；水泥从当地购置海螺牌水泥，汽运至施工仓库。1.6 工程特点1.6.1 本工程受长江水位，气象和流速等原因影响，施工必需在第二年汛前完成。施工季节性强，施工期水位变幅大，有效施工工作日不多，施工工期紧迫。1.6.2 本工程水上护坎形式较简单，但施工强度大，预制混凝土块工程量大，施工技术质量要求高，所以，必需采取切实可靠方法以确保材料供给，并按期完成混凝土预制及铺砌。1.6.3 水下抛石是隐蔽工程，受水流影响很大，施工期间河床有可能变动，也会影响抛石正确性，尤其是深泓段抛石施工，因受水流冲刷，河床易成陡坎，抛石则易造成聚堆。所以，要正确定位，立即测量抛石前后断面，确保设计断面达成设计要求。1.6.4 本标段各施工断面护岸形式有所不一样，需要依次划分好作业面，材料依据各作业面要求进行总体部署，要加强管理和质量监督。针对以上工程特点和实际情况，我企业决定采取优异科学管理手段。对材料供给、劳力机械配置、施工进度、施工质量等加大施工管理力度，不停优化施工组织设计，抓住关键工序，确保该工程项目保质保量地完成。1.7 施工计划1.7.1 主体工程施工方案介绍大砥含B 段（桩号：15+07020+400） 护岸工程， 15+07018+650 为抛石加固区，仅水上护坡及接坡石接坡；18+65020+400 为抛石新护区，现有水下抛石护脚又有水上护坡。新护区水下抛石宽度6080m 左右，抛石粒径0.20.5m，平均粒径0.3m，平均厚度1.0m，平均宽度15m。水上护坡由脚槽混凝土预制块、坡面、纵横向排水沟、导滤沟和浆砌块石封顶等组成。以上几项关键工程项目施工方案作介绍以下：（1）土方开挖依据建立施工工区测量控制网，对整个标段施工沿线进行放样测量，以确保其正确性；削坡开挖机械采取1m3 液压挖掘机挖至保护层，运输采取载重5t 自卸汽车；20cm 厚削坡保护层土方和脚槽、排水沟、导滤沟及封顶土方采取人工开挖，59kW 推土机辅助集料，1m3 挖掘机装料，人工或5t 自卸汽车运料；渣料场采取59kW 推土机平整，部署在距堤外脚15m 范围之内，堆高控制在12m 之间。土方开挖拟将整个标段分为2 个作业区，分别从各作业区内向下游方向开挖，施工次序为：施工测量放样分坡段人工配合机械清理表土植被机械推、挖、装运挖至设计坡面以上20cm 时人工开挖脚槽人工开挖设计坡面以上20 保护层、排水沟、导滤沟及封顶土方、机械配合出渣坡面修整。严格根据施工规范和设计要求进行土方开挖。特殊位置（如渗水严重地段）采取有效方法控制（如开导滤沟、填反滤料等），开挖好基面经平整拍实，立即报监理查验后，立即进行下道工序施工。（2）土方回填填筑施工次序为：施工测量放样清除表层腐植土原坡面压实 填筑土料分层铺平洒水、碾压修坡成形。填筑土料利用削坡开挖合格土料；挖运设备利用削坡开挖设备，碾压选择2 台HW25A 蛙式打夯机，配4000L 洒水车1 台进行施工。另外，在填筑施工时配置普工4 人，人工配合填土整平修坡工作。特殊区域出现塌滑时，先清除塌滑料，重新按要求填筑（或经监理同意，采取块石充填）。严格控制填筑质量，冬雨期施工和压实检验项目和取样试验参考实施各施工技术及试验规范规程。（3）混凝土预制块制作为不影响混凝土护坡施工，混凝土预制块制作在开工以后立即进行，预制场地根据招标图册要求或监理现场指定位置。拟在桩号为16+400 处部署，总面积为1000 。混凝土拌和采取UZB200B 强制式混凝土搅拌机，胶轮架子车运输混凝土生料、熟料，采取2.2kW 平板振捣器振捣密实、木抹初平、铁抹精平。六方块模板拟采取按设计要求加工定型钢模板。（4）护坡工程本标段护坡工程由混凝土预制块护坡、碎石或粗砂垫层、浆砌石封顶、浆砌石排水沟、混凝土现浇排水沟、导滤沟、浆砌石脚槽、枯水平台干码块石及接坡石组成。脚槽施工：人工开挖，1m3 挖掘机捡集土料，5t 自卸汽车运输至集渣场，人工砌筑浆砌石脚槽。导滤沟施工采取人工开挖土方，挑运至临时集渣场，经监理工程师验收，立即进行粗砂、碎石、瓜米石回填。回填采取人工挑运、摊铺、整平；粗砂垫层或碎石垫层：基面经验收后，人工挑运粗砂或碎石至工作面，人工摊铺、整平、拍实；混凝土预制块护坡：采取从下往上次序进行人工砌筑，砌筑达成平整、咬合紧密，并用砂浆封填预制块间缝隙。护坡坡面上排水孔呈梅花型部署，垂直于水流向为每隔4 块预制块，平行于流向为相距2 块预制块。现浇混凝土排水沟施工先人工开挖土方，底层铺设砂石垫层，装模浇筑混凝土排水沟底板，待浇筑混凝土已经初凝且强度达成2.5MPa 时，开始进行两边侧墙浇筑，模板采取钢模板，内外层加固，混凝土拌和采取0.35m3 混凝土搅拌机，进行人工运输、人工振捣及养护。浆砌石施工：砌筑砂浆采取0.25m3 移动式搅拌机拌料。砂浆强度等级为M10，施工所需砂、水泥直接转运到位。砂浆人工挑运至工作面，石料由人工抬至工作面，人工铺砂浆、砌筑。干码块石石料由人工抬运至工作面加抛接坡石，使枯水平台干码块石和抛石连接顺滑。（5）水下抛石石料关键从藕山料场和黄泥山料场购置，陆运至施工区周围临时码头后再经过甲板驳水运至施工区内。抛石定位船选择4 艘400t 铁驳船，石料驳船选择100200t 甲板驳36 艘，负责石料供给运输。依据水上抛填网格确定定位船位置，采取“丁”字形定位法固定定位，抛填条（区）格平面尺寸为20m1.5m 。定位船定位、石料驳船挂靠固定后，每条石料船安排18 名作业人员分两侧沿石料船有效长度方向均匀抛投。1.7.2 施工程序（1）水上护坡施工遵照以下关键施工程序削坡清基开挖修整边坡铺粗砂碎石垫层脚槽开挖及浆砌石导滤沟开挖回填、混凝土排水沟浇筑 铺设混凝土预制块浆砌石封顶浆砌混凝土预制块混凝土预制块制作混凝土预制块运输到场砌排水沟（2）水下抛石单独形成工作面连续作业，和水上护坡同时进行。1.7.3 工作面安排（1） 削坡土方开挖工作面拟分2 个作业区同时向下游开挖，每个作业区配置对应机械和人工，满足施工进度要求， 为后续工序提前或按期施工提供工作面。（2） 预制混凝土块制作及运输单独形成一个工作面，为护坡施工提供服务，并满足其强度要求，确保工期按时完成。（3）水上护坡工作面拟分成6 个作业区，每个作业区长约890m， 每个专业组依次连接地在每个作业区上进行作业。前一个施工组完成一个作业区作业后，就给下一个施工过程提供了作业面。（4）水下抛石单独形成工作面，并拟将其分为4 个施工段。每施工段配置一艘定位船。可连续作业，和水上护坡工程同时进行。1.7.4 劳力安排和组织本标段工程劳力按计划分批投入，开工后若发觉进度落后工序， 就立即采取方法，按时间和强度调整劳动力。专业技术人员和管理人员，由我企业派遣，普工则采取当地农民工，由项目部和当地村委签署劳务协议。施工人数高峰期需2290 人。1.7.5 关键施工材料组织土料利用削坡合格土料。石料关键从藕山料场和黄泥山料场购置， 抛石料汽运至施工区周围临时码头，再经过甲板驳水运至施工区内，其它石料直接汽运至作业区周围或临时备料场。部分石料从贵池牛头山料场购置。我企业已派代表和料场签署石料供给意向性协议书。水泥从当地购置海螺牌水泥汽运至施工区仓库。砂关键从湖北巴河和贵池秋浦河购置水运至施工区内。油料从当地购置汽运至施工区。1.7.6 关键施工机械设备安排（1）挖土设备：PC200 反铲挖掘机8 台，59KW 推土机6 台；（2）运输设备：5t 自卸汽车 45 台；（3）扎实设备：蛙式打夯机HW25A 2 台；（4）抛石设备：甲板驳定位船400t 4 艘；甲板驳石料船（100200t ）36 艘；（5）混凝土预制块制作：混凝土搅拌机UZB200B 12 台（6）砂浆拌和：砂浆搅拌机JZ250 9 台（7）混凝土及混凝土预制块运输：胶轮斗车 40 辆1.7.7 施工总进度本工程确定 年11 月28 日进场，11 月29 日至12 月8 日作施工准备，主体工程开工时间为 年12 月9 日，完工时间为 年4 月27 日，总工期140d；比协议条款要求完工工期提前3d 完成。1.7.8 关键项目施工强度（1） 水下抛石护岸：日平均抛投1404m3，月抛投42120m3（工作日按每个月22.5 个实际工作日计算）。（2） 削坡土方：日开挖量3068m3， 月开挖量为92040m3（工作日按每个月22.5 个实际工作日计算）。（3） 混凝土预制块制作：日平均强度242m3， 月强度为7260m3（工作日按30 天计取，考虑天气影响取系数原因0.9）。（4）混凝土预制块护坡：日砌筑量为292m3 ，月砌筑量为8760m3（工作日按每个月22.5 个实际工作日计算）。星欣设计图库资料专卖店拥有最新最全设计参考图库资料，内容包含景观园林、建筑、计划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售参考资料包含设计方案和施工图案例已达几十万套以上，总量在数千G以上。图库网址联络QQ：电话：
