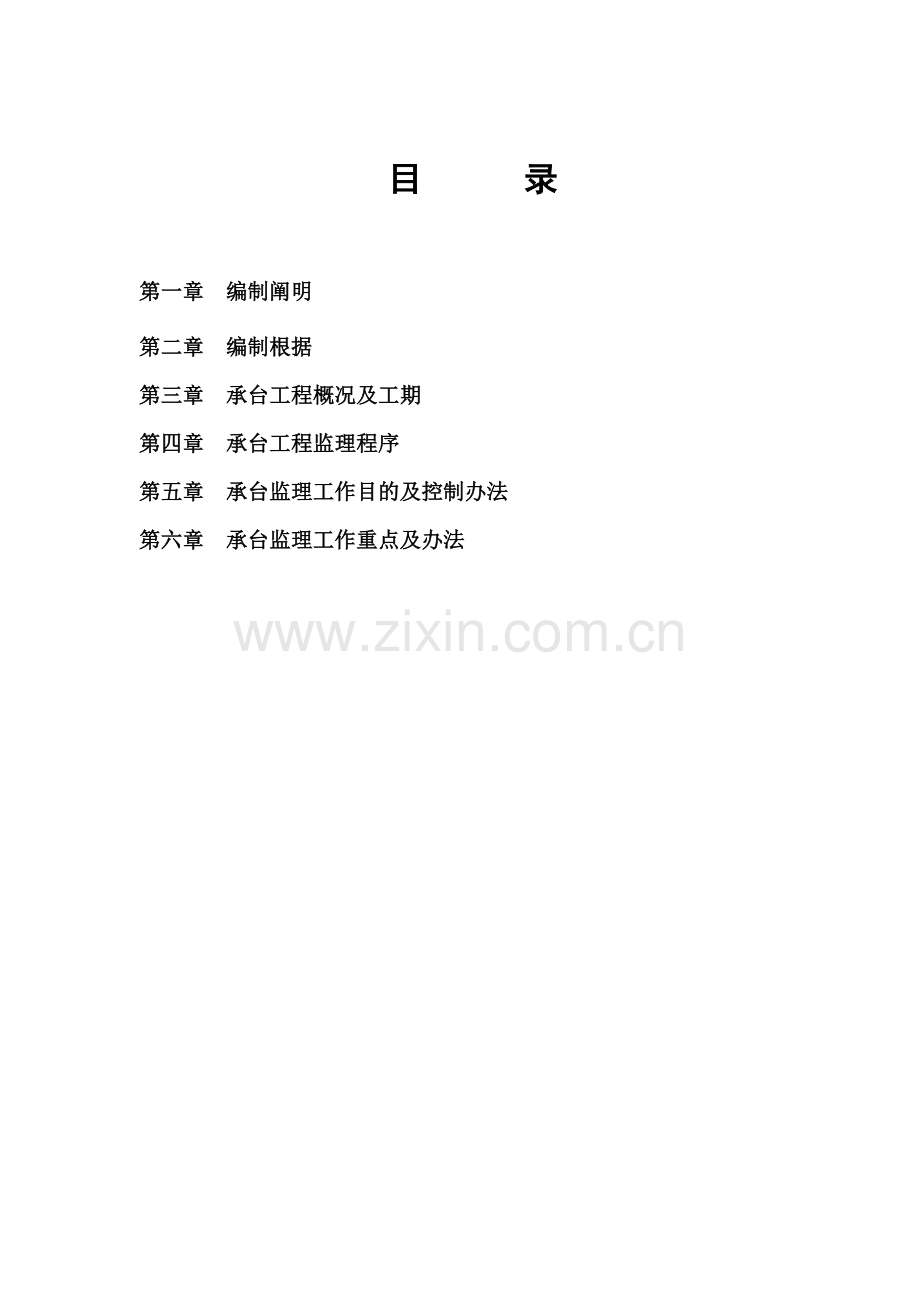

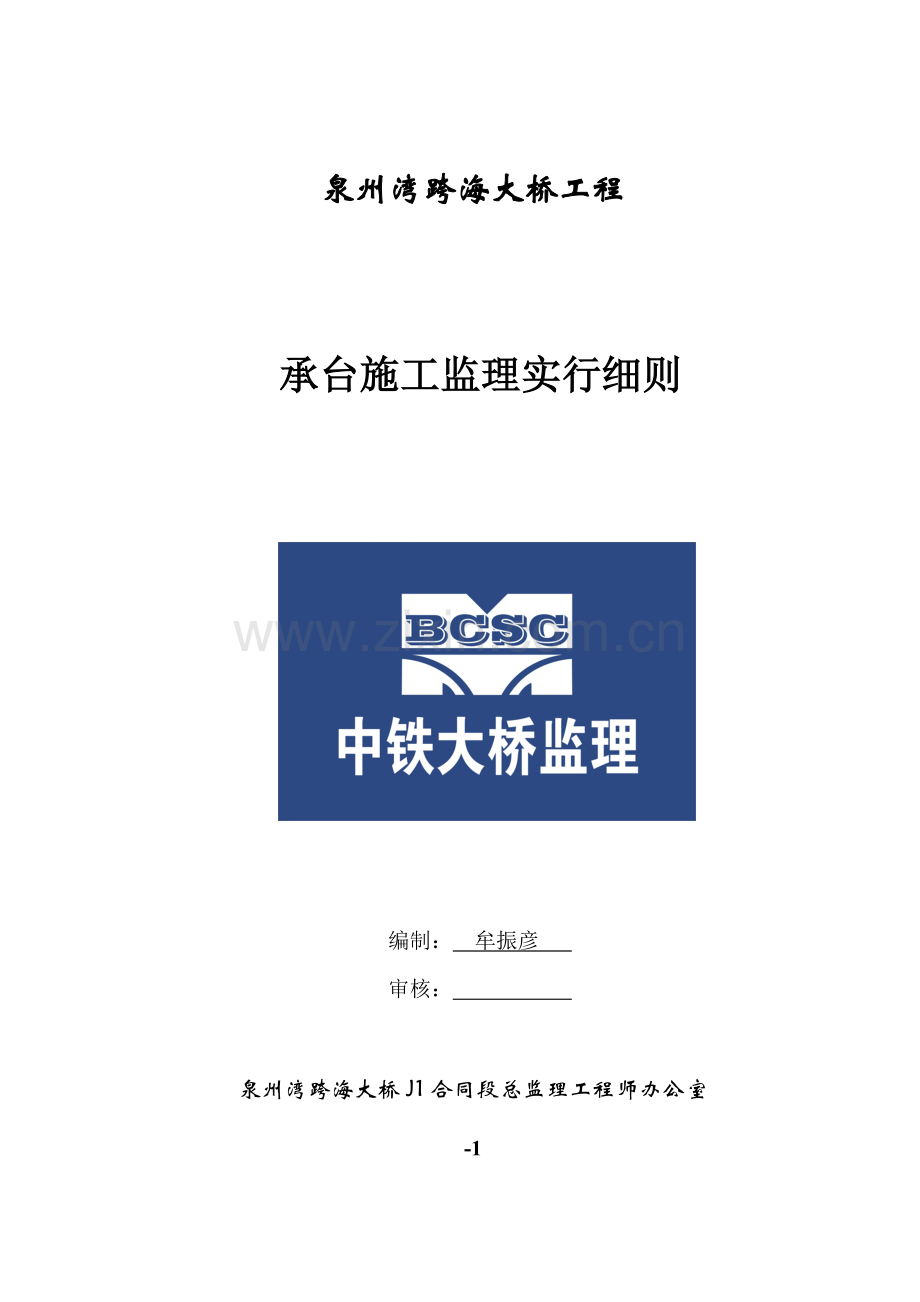

泉州湾跨海大桥工程承台施工监理实行细则编制： 牟振彦 审核： 泉州湾跨海大桥J1合同段总监理工程师办公室-1目 录第一章 编制阐明第二章 编制根据第三章 承台工程概况及工期第四章 承台工程监理程序第五章 承台监理工作目的及控制办法第六章 承台监理工作重点及办法第一章 编制阐明 泉州湾跨海大桥南岸J1总监办管段A1、A2、A3合同段，涉及引桥、互通和匝道桥范畴内，分陆地区、浅水区和深水区不同地质环境承台施工，是泉州湾跨海大桥施工中一项重要工作内容。为统一和规范施工管理人员和现场监理人员行为，加强承台施工监理力度，保障承台施工质量满足设计文献、招标文献及有关规范原则规定，泉州湾跨海大桥南岸J1总监办在分析和研究承台工程特点后，制定本监理细则。总监办监理人员将根据本细则规定和规定，结合工程实际状况开展承台施工监理工作。第二章 编制根据 1、国家和地方政府关于工程施工建设法规、技术原则、规范2、公路桥涵施工技术规范（JTG/T F50-）3、公路工程质量检查评估原则（JTGF80-）4、公路工程混凝土构造防腐蚀技术规范（JTG/TB07-01）5、海港工程混凝土构造防腐蚀技术规范(JTJ275-)6、港口工程桩基工程规范（JTJ254-98）7、水运工程混凝土施工规范（JTJ268-96）8、钢筋混凝土用钢 第一某些：热轧光圆钢筋（GB1499.1-）9、钢筋混凝土用钢 第一某些：热轧带肋钢筋（GB1499.2-）10、滚轧直螺纹钢筋连接接头（JG163-）11、钢质管道单层溶结环氧粉末外涂层技术规范（SY/T0315-）12、泉州湾跨海大桥工程施工监理合同13、泉州湾跨海大桥工程设计文献14、泉州湾跨海大桥工程施工合同文献15、泉州湾跨海大桥工程监理规划16、泉州湾跨海大桥工程A1、A2、A3标段总体施工组织设计17、泉州湾跨海大桥工程A1、A2、A3标段承台施工方案18、泉州湾跨海大桥工程项目工程管理基本表格及用表阐明第三章 承台工程概况及工期1、工程范畴及规模施工标段起讫桩号长度（m）重要工程内容承台（座）备注A1K17+904.900K20+636.9942732.094南岸陆地区引桥上下部25陆地K20+636.994K20+817.994181南岸浅水区引桥（六车道）（N001#N005#墩）上下部8浅水K20+817.994K22+767.9941950南岸浅水区引桥（六车道）（N005#N044#墩）上下部80浅水K23+967.994K25+017.9941050南岸浅水区引桥（八车道）上部A2K22+767.994K23+967.9941200蚶江互通主线、匝道上下部及接线46浅水K23+967.994K25+017.9941050南岸浅水区引桥（八车道）下部42浅水A3K25+017.994K27+467.9942450南岸深水区引桥（八车道）上下部74深水K28+267.994K29+317.9941050北岸深水区引桥（八车道）上部2、施工工期依照施工组织设计节点筹划安排，每个标段按筹划目的组织施工，监理工程师随时掌握实际进度状况，监控实行筹划进度过程中每个环节人员、机械设备投入状况，协调解决施工中存在问题。当实际进度不能满足筹划进度规定期，通过合同、例会等手段解决，当进度严重滞后，监理工程师以为有必要时，指令施工方调节总施工进度筹划，保证合同目的实现。各监理组随时掌握现场施工进度状况，以日记、旬报、月报形式报监理工程师，分析进度滞后因素，提出解决问题意见和建议，同步征得总监理工程师批准后以例会、指令等手段督促承包人。1）、A1标段进度筹划：南岸陆地区：12月26日02月08日，9座；02月21日03月21日，4座；04月17日07月05日，8座；08月12日09月25日，4座。南岸浅水区： 02月09日02月23日，88座。2）、A2标段进度筹划：南岸浅水区： 12月19日11月12日，42座。蚶江互通主线、匝道：12月09日02月17日，46座。3）、A3标段进度筹划：承台施工周期22天/座。12月04日06月11日，74座。第四章 承台工程监理程序1、普通规定 1）承台工程监理工作涉及质量监理、进度监理 、工程计量、安全监理等工作。 2） 在实行监理过程中，监理人员必要坚持“先审核后实行、先验收后进行下道工序施工”基本原则。2、承台工程监理工作流程图承包商上级主管单位审核施工方案报审监表B12否监理、业主批准分部工程开工申请监表B22套箱围堰制作质量检查是 否监理抽验、签批监理批准监理旁站监理复测、签批测表2是 垫层或水下封底砼配合比配制 垫层或水下封底混凝土施工 监理签批砼试块制作、养生桩头解决砼试块强度试压钢套箱制安现场质量检查报告单检查表080砼强度记录、评估检查表081 监理抽查、签批检查表080 否承台钢筋制安、冷却管、墩身预埋筋安装检查表080钢筋焊接强度实验是 监理抽验 否钢筋分项工程质量评估监理抽验、签批检查表080监理抽验评估、签批砼试块强度试压砼强度记录、评估监理旁站砼配合比配制监理签批浇筑承台砼监理签批检查表081 监理抽验承台现场质量检查检查表082砼试块制作、养生承台砼分项工程质量评估第五章 监理工作目的及控制办法1、监理工作目的1）、质量目的：工程质量达到施工合同规定。2）、进度目的：达到合同工期目的，控制工期准时竣工。3）、费用目的：严格按合同规定据实计量。4)、合同管理目的：监理作为第三方按公正原则严格监督检查，协助业主、承包商共同履行合同。5）、安全控制目的：无较大以上伤亡事故，在文明施工方面协助承包商创立先进文明工地。6）、竣工档案方面：指引、协助、监督承包人按规定完毕归档资料，并独立完毕监理资料。2、监理工作控制办法 以合同、设计文献、国家关于法律法规、规范原则为根据，坚持并纯熟运用“事前控制事中控制事后控制”，以事前控制为主，过程控制为辅。监理通过旁站、巡视、测量、实验、指令、程序、支付等手段进行监理工作，使工程处在受控状。1）、巡视检查：承台钢筋加工与安装、承台套箱和模板制作、安装2）、平行检查：承台钢套箱安装放样、承台模板安装放样3）、抽检：混凝土坍落度、混凝土强度4）、旁站：承台混凝土灌注（含水下封底混凝土浇筑）第六章 监理工作重点及办法1、施工准备阶段监理 1）J1总监办贯彻各组承台监理人员分工，组织监理人员熟悉设计文献、规范和原则，参加设计交底和图纸会审，组织关于人员编制监理实行细则，进行监理细则交底，明确质量控制要点，保证顺利及时地开展监理工作。 2）、审查施工质量管理体系和施工管理体系，审查特殊工种操作人员上岗持证状况，符合规定后批准。3）审查承台施工专项方案，符合现场实际施工条件， 具备可操作性，各项保证办法满足规范和原则规定，人员、机械设备、材料和资金使用筹划符合进度筹划规定， 审查重要内容：、施工节点筹划与否符合总进度筹划规定。、施工办法与否与现场施工条件相适应，与否存在一定质量安全风险。如：明挖深基坑排水和开挖安全办法，基坑支护和套箱支护（内支撑）办法，套箱抗浮和悬吊（定位）系统办法，吊箱或模板强度和刚度，吊箱或模板拆除办法等，必要通过详细理论计算，满足安全保证系数规定。、质量控制办法中，封底混凝土抗渗漏、抗浪、防腐办法，测量放样控制办法，模板垂直度控制办法，钢筋连接施工工艺，预埋钢筋定位办法，外观质量保证办法，大体积混凝土防裂办法，混凝土搅拌、运送、浇筑办法、混凝土养护办法等，与否满足设计和规范规定。、人员、材料、机械设备投入与否满足施工规定。、质量保证体系中管理人员与否贯彻到位。、安全生产文明施工办法，开挖土方或泥浆排放办法等，与否满足环保规定。、质量自检和内业资料管理，与否能按程序实行。4）、审查分某些项工程开工报告，跟踪检查施工单位依照专项施工方案，进行施工准备工作。掌握重要人员、材料和设备进场状况，大型设备现场拼装验收状况等。5）、进场材料实验监理、依照选定原材料场地，选用有代表性样品进行实验，同步指令检测中心验证检查，符合设计和规范规定，检查合格监理工程师批准使用。、材料（水泥、中粗砂、粉煤灰、碎石、外加剂、钢筋、其她材料等），必要具备出场质量证明文献、合格证、生产允许证等，进场后见证取样复试，满足规定后投入使用。、混凝土按海工耐久性混凝土配备，应避免使用引起碱活性反映集料，严格控制含碱外加剂使用。承台惨加复合氨基醇多功能活性钢筋阻锈剂，掺量按产品阐明推荐使用，并进行适应性实验。其她各项指标满足设计及规程、规范、原则规定。、直径25钢筋采用滚扎直螺纹连接，施工工艺采用压园滚扎办法施工，接头级别为级，连接完毕后，经现场实验监理见证取样，检查有关指标，合格后批准使用。、常规检查，施工单位检查按规范规定频率和检查项目进行，取样所有由现场实验监理工程师旁站见证取样，实验过程旁站检查，合格后批准使用。、功能性检查，施工单位应在检查前，将检查内容和委托或自检内容书面向监理报验，检查完毕合格后签认。、平行检查，是实验监理工程师指令检测中心完毕，在规定频率和范畴内，重点项目验证检查和实验，按批准检查程序进行，为监理工程师批准施工单位实验结论提供指引性根据，分析判断施工单位报送实验检查批复单。6）、测量监理 复核测量施工单位报送承台放样坐标、标高与否对的，预留钢筋位置与否对的，满足设计规定后签认。7）、安全、文明施工监理、依照安全监理规划，批准单项安全实行方案，检查贯彻状况和现场安全管理状况，存在隐患及时指令施工单位整治。、熟悉合同文献，协助订立安全生产合同书。、审查专项施工方案中相应安全技术办法及其安全可靠性，与否编制暂时急救办法和进行应急安全演习；开工前，督促做好内部安全技术交底工作，审查承台套箱制造与安装方案及基坑开挖方案等，符合规定后批准。、审查现场安全、文明施工各项办法，与否批准方案和劳动部门关于规定；水上作业安全劳动防护用品与否购买进场。、核对进场特殊工种人员具备上岗证、年检书及安全技术教诲记录，且必要在有效期内，合格后批准上岗。 2、施工阶段监理承台施工是本项目下部构造重点和难点，分别布置在陆地区、浅水区和深水区，陆地区大某些地表以粉质粘土为主，厚度较厚；浅水区和深水区潮流性质为正规半日潮，呈往复流特性，地表多为淤泥层。运用低潮期进行承台施工时间间隔短，风险很大，因而在制定承台施工专项方案上，要充分考虑施工条件；无论是陆地区采用筑岛围堰施工桩基本后采用深基坑开挖施工承台，还是浅水区采用钢板桩围堰配合钢套箱施工承台，及深水区有底钢套箱施工承台，施工工艺规定和技术规定都很复杂，重要技术办法都应通过理论计算，必要满足安全可靠、技术可行、经济合理规定，重要施工办法和材料设备投入上要做好充分施工准备。J1总监办为做好承台施工监理工作，详细分析了管段内承台施工工程特点，依照施工单位初步拟定施工专项方案，总结归纳了如下重要监理工作质量控制重点，规定监理人员在实际工作中遵循执行。1）、材料、机械设备准备质量监理、检查基本开挖机械和抽水设备性能和使用功能。、检查钢板桩型号和制作质量，必要满足封闭、刚度规定。、检查辅助材料和设备进场状况，不符合批准专项方案规定是，规定施工单位整治。、检查有底钢套箱强度、刚度，内外支撑系统或悬吊系统制作与否符合方案规定，旁站检查预拼装质量与否符合施工规定。、检查钢筋制作连接施工工艺和质量，不满足规定期指令整治。、检查混凝土拌合质量与否满足施工需要，与否符合海工混凝土质量规定。2）、施工放样质量监理、检查施工单位报送承台施工放样成果，进行现场复核测量，满足设计规定后签认。、跟踪检查施工过程中测量控制质量，重要控制节点：基坑开挖检查，模板安装检查，有底钢吊箱定位检查等。、承台完毕后，进行竣工测量验收检查，满足原则规定后签认。3）、插打钢板桩围堰质量监理、钢板桩构造应进行设计，支护构造受力时应加设暂时支撑，支护构造暂时支撑强度、刚度和稳定性应满足基坑开挖施工规定。、在插打钢板桩迈进行施工放样，将限位装置对的布置；依照施工专项方案布置内支撑。、钢板桩材质、性能和尺寸应符合产品相应规定。钢板桩制作锁口长度、连接质量应符合实际地质状况规定。其锁口宜采用止水材料捻缝，防止使用过程漏水。、开挖深度不不大于4米、采用钢管桩围堰时，应设立两道以上桩板墙连接办法，通过方案设计计算拟定。、督促钢板桩插打深度和平面位置严格按批准施工方案执行，插打时应设立导向装置，保证位置精确。、随着基坑开挖，逐级增长内支撑设立，通过计算拟定。4）、深基坑开挖质量监理、基坑开挖采用逐级开挖、逐级加固，坑壁或边坡上有明显出水点应设立导管排水。采用机械开挖基坑时，注意对钢围堰扰动，如果基坑较深，采用内支撑跟进，保证施工安全和承台施工足够作业面。、基坑开挖过程中，应对边坡稳定进行监测。除按照边开挖边支护原则进行施工外，应建立边坡稳定信息化、动态化监控系统。、挖基废方应进行妥善解决，避免堆放在基坑附近，影响基坑支护安全。不得阻塞排水系统，污染环境。、基坑开挖应持续施工，对支护采用防碰撞办法。、基坑开挖完毕后不得长时间暴漏、被水侵蚀浸泡或扰动，及时检查尺寸高程和承载力，检查合格后及时进行垫层和承台施工。、采用机械开挖应避免超挖，如超挖应将松动某些清除或换填，及时进行解决。、采用高压水头排泥浆办法开挖基坑时，内外水头压力应保持平衡，避免对围堰导致变形。5）、基坑排水质量监理、开挖过程中进行排水时，不应对基坑安全产生影响。、基坑开挖时，应在承台范畴以外某些设立来水沟和集水井，及时将水排出坑外。、排水设备排水能力应符合实际集水量，排水设备应准备足够备用数量。、开挖过程中排水不应对基坑支护安全产生影响，确认基坑坑壁稳定后方可进行排水。6）、承台垫层质量监理、基本开挖完毕后进行基地整平，挖除松动某些土方，保证承台范畴内基本不被水侵蚀。、检查验收基底高程、尺寸、表面平整度，合格后进行混凝土垫层施工。、当超挖或有积水时，应采用换填解决地基，厚度满足规定并验收合格后，开始垫层混凝土施工。、垫层混凝土按设计配合比调节为施工配合比拌合，应满足设计强度规定。、垫层混凝土应振捣密实，表面平整。7）、有底钢套箱质量监理（1）、有底钢套箱制作、有底钢套箱制作应进行构造计算和验算，对钢套箱强度和承载力在处在抽干水后工况进行抗浮验算，采用悬吊安装应验算悬吊装置和吊杆强度，与否满足受力规定。、依照现场起吊能力和移动能力拟定采用整体式或装配式制作。、钢套箱加工尺寸和拼装精度及采用钢材和焊接材料性能必要符合设计和关于技术规范规定。、套箱模板应采用对称焊办法，防止焊接变形。施焊人员必要具备焊接资格和上岗证。、套箱模板应具备足够刚度，箱内设立足够纵、横向内撑梁，防止在吊装或施工使用时变形，块段连接应采用防漏水办法。、检查钢套箱制作全过程，材料选用、制作工艺、防水办法等严格按批准施工方案施工。、制作完毕后，应进行预拼装，保证安装时顺利进行。、在方案设计时，要考虑钢套箱浮力，必要通过计算采用办法解决，自重不能满足规定期要考虑配重等办法。内支撑设立要满足水侧压力规定，保证施工过程中不变形，通过计算拟定。（2）、有底钢套箱安装、钢套箱安放前完毕桩基本检查、钢平台拆除、钢套箱预拼装和施工放样工作，设备停靠场地、安装材料作业面、混凝土浇筑作业准备等工作同步完毕。、套箱安装应选取天气较好、风浪静、低潮位、流速较小时进行。、主桥承台套箱吊装时必要使用专门设计钢吊架和机械，以防止套箱变形，吊杆设立应对称、均衡。、套箱下沉时应平稳、均衡、缓慢进行，千斤顶吊放时行程同步，在接近桩头时，运用导向装置对准后再缓慢下放，准拟定位，禁止套箱撞击桩基。、钢套箱安放各工种应协同作业，测量人员同步监测套箱下沉中心位置、标高。下沉到位后，再次检测其平面位置、各边标高、尺寸（即与否变形）、垂直度等，符合规定后，应及时采用办法对其进行固定、限位，防止在后续施工作业中，套箱移动而偏位。、钢套箱与护筒之间要可靠连接，保证施工期间套箱稳定。、有底钢套箱安装过程，注意监测整体构造变形、刚度和稳定性，安装后及时堵漏，加固就位。、钢套箱侧面必要保证密封不透水，安放平面位置必要精确。8）、封底混凝土质量监理、封底混凝土浇筑前检查套箱内底面标高，保证封底混凝土厚度不不大于设计，施工办法按批准方案执行。、封底混凝土浇筑过程中，随时检测混凝土表面标高变化，以理解混凝土扩散动向，特别应加强桩基周边混凝土面标高变化，以便判断与否有漏浆现象。、在低潮位浇筑封底混凝土时，底层和护筒周边加强振捣，以提高封底混凝土与桩之间摩擦力，强度增长后减轻吊箱重力承担。、封底混凝土浇筑时，可采用在封底混凝土内设立集水井办法，解决箱内排水问题，避免在承台钢筋安装和承台混凝土浇筑时处在水中作业。、封底混凝土浇筑和养护期间，随时监测套箱位移和变形，避免吊箱变形对混凝土强度产生破坏作用。、待水下封底混凝土达到设计规定强度后，方可堵孔抽水。在绑扎承台钢筋前，必要凿除超高封底混凝土。、封底混凝土最高点不能高于承台底面，封底混凝土顶面平整度很难控制，因而可以采用二次封底办法解决。、高程控制重要有：基底高程、吊箱高度和顶高程、封底混凝土顶面高程；关系到承台高度和顶面高程与否符合设计规定。9）、承台模板系统质量监理、模板拼装必要按批准方案施工，支撑系统应连接牢固，模板制作须有足够刚度、强度和稳定性，拼装后板面须平整，拼缝严密不漏浆。、检查模板垂直度与否满足施工规范规定，检查钢筋保护层与否符合设计规定。、检查承台模板抗倾覆规定，施工单位做好自检记录和评估，现场监理检查验收，合格后转序。、当采用钢套箱兼作模板施工时，钢套箱制作质量和安装平面位置必要满足规范和原则规定，是保证承台混凝土外观质量核心。、支撑系统和悬吊系统必要按批准方案施工，必要满足承台施工过程中安全规定，整个系统安装施工要全过程监测，存在问题时及时采用办法解决。10）、钢筋制作安装质量监理、钢筋安装绑扎前，检查施工条件与否符合规范规定，必要在垫层或封底混凝土、钢套箱安装等验收合格后进行，存在安全隐患时禁止施工作业。、承台钢筋严格按设计规定施工，监理工程师应检查钢筋数量和规格，架立筋合理布置，严格控制墩身预埋钢筋位置，按原则规定检查验收。、检查钢筋连接、箍筋绑扎、预埋件设立、钢筋网片安装质量，必要保证其净保护层厚度，发现问题及时规定整治。、检查防雷接地与否按规定设立。、冷却管安装按设计或方案规定施工，必要保证密封。数量应能满足混凝土降温需要，以防止水化热导致温差过大而产生初期收缩裂缝。、浅水区可以在低潮期施工，各项指标控制相对容易。、切割钢护筒时注意保护护筒内壁焊接进一步承台钢筋。、为保证钢筋保护层厚度，在底层和侧面设立混凝土垫块，不得有绑扎钢筋铁丝进一步保护层，保护层厚度误差控制在0-+5范畴内。、施工过程注意保护不锈定位钢筋上尼龙1010管，保证尼龙管不被破坏。11）、大体积混凝土（承台）施工质量监理、承台钢筋和混凝土施工应在无水条件下进行，如钢套箱或模板存在漏水现象时，应及时规定施工单位采用办法排水解决。、混凝土浇筑应按批准专项技术方案及安全技术方案施工，通过技术交底，施工人员应明确施工工艺流程。、依照批准配合比，按现场材料含水量调节为施工配合比进行施工，保证设计配合比规定和易性及塌落度前提下，掺合料投料误差控制在规定范畴内，保证混凝土强度规定。、大体积（承台）混凝土宜在气温较低时间进行。、严格按施工工艺或操作规程进行，加强振捣，不得浮现过振、漏振现象，且保证套箱受力均衡。、为保证保护层内混凝土均质性，侧面主筋至模板之间单独布料，加强承台混凝土振捣控制，保证底层主筋和保护层范畴内混凝土密实。、混凝土浇筑时，监理进行旁站，规定承包商质检、实验人员必要到场，检查混凝土各项指标与否满足施工规定，检查钢筋、预埋件、模板与否有走动移位，发现问题及时解决，监理抽查新拌混凝土坍落度，督促做好抗压强度试块。 、做好隐蔽工程检查记录和监理旁站记录。12）、混凝土养护质量监理、依照原材料、配合比、环境条件、施工办法和工艺，进行温控养护检测，对混凝土浇筑后内部和表面温度实行检测和监控，养护采用水循环减少内部温度，内部和表面温差控制在25范畴内，对进水温度和出水温度以及温差进行严格控制，避免浮现“冷击”现象。、检查和督促施工时应注意保温和养护，保湿养生时间不不大于15天，采用有效办法减少水化热和外界气温对混凝土浇筑影响，避免混凝土产生裂缝，保证混凝土外观质量。、养护条件、温控办法和办法做好监理检查记录。13）、检查验收、承台混凝土质量评估时，按60天龄期抗压强度控制。、承台模板拆除后，项目部质检人员按规定对承台实体进行自检，合格后报监理抽检，监理抽检合格签认。、钢套箱拆除，深水区也许要采用水下切割办法，做好水下切割人员、设备安全保证办法。 3、施工阶段安全、文明手工监理 1）、规定施工单位按批准安全专项方案施工，针对核心环节采用安全验罢手段控制转序。 2）、检查电线、电缆与否符号安全规定，与否用接口接地双重保护等用电状况。 3）、寻常检查特殊工种人持证上岗状况，检查水上作业人员个人防护状况，即安全帽佩戴、安全带使用、救生衣穿戴等，督促作业人员做好个人防护。 4）、督促施工现场施工机械，材料与否符合安全规定，不符合安全规定，指令限期整治，整治合格才干投入施工。5）、检查督促承包商安全技术办法贯彻，发现问题及时整治，重大安全问题提出停工建议。6）、督促施工单位设立施工人员、交通安全标志和设施。 7）、接到台风警报后，督促承包商按防汛、防台预案规定撤离现场，并做好监理自身防讯、防台安全办法贯彻工作。4、各分项工程检测原则和检测频率 1）、承台钢筋安装实测项目项次检查项目规定值或容许偏差（mm）检查办法和频率1受力钢筋间距（mm）两排以上排距5尺量：每构件检查2个断面同排202箍筋、横向水平筋间距（mm） 10每构件检查5-10个间距3钢筋骨架尺寸（mm）长10按骨架总数30%抽查宽、高54弯起钢筋位置（mm）20每骨架检查30%5保护层厚度（mm）0,+5每构件沿周边检查共8处2）、承台检测项目项次检查项目规定值或容许偏差检查办法和频率1砼强度 （Mpa）在合格原则内按JTG F80/1- 附录D检查2尺寸 （mm）30尺量：长宽高各2个点3顶面高程 （mm）20水准仪：检查5处4轴线偏位 （mm）15全站仪或经纬仪：测量纵横各2点3）、大体积混凝土构造实测项目项次检查项目规定值或容许偏差检查办法和频率1混凝土强度（MPa）在合格原则内按JTG F80/1- 附录D检查2轴线偏位（mm）20全站仪或经纬仪：纵、横各测2点3断面尺寸（mm）30尺量：检查1-2个断面4构造高度（mm）30尺量：检查8-10处5顶面高程（mm）20水准仪：测量8-10处6大体积平整度（mm）82m直尺：检查2个垂直方向，每20m2测1处5、质保资料 内业资料按指挥部下发关于表格进行填写整顿。关于承台施工质量检查和评估表式：1）、施工放样报验单 监表12）、分项工程开工申请批复单 监表23）、施工专项方案报审表 监表B124）、进场设备报验单 监表285）、建筑材料报验单 监表27 6）、构造物测量成果检查报告单 测表57）、检查申请批复单 监表58)、钢套箱制作拼装现场质量检查报告单 检查表0799）、混凝土构造模板现场质量检查报告单 施表5410）、桥涵基坑现场质量检查报告单 检查表07111）、钢套箱封底混凝土现场质量检查报告单 检查表07912）、钢筋加工及安装现场质量检查报告单 检查表06213）钢筋网现场质量检查报告单 检查表06314）、混凝土浇筑申请报告单 监表4415）、混凝土施工原始登记表 施表5316）、水下混凝土灌注施工记录 施表517）、大体积混凝土构造现场质量检查报告单 检查表08218）、混凝土抗压强度汇总及评估表 检查表07119）、承台（系梁）现场质量检查报告单 检查表08120）、分项工程质量检查评估表
