XXXXXXXX超前钻

施 工 方 案

DISCIPLINE：
专业：
Ref. No.
文献号：

REV
版本

DATE
日期

REASON FOR ISSUE
发布因素

XXXXX
PREP’D
起草
CHK’D
审查
APR’D
批准
AE APR’D
AE批准
AEE APR’D
AEE批准
HOM APR’D
HOM批准

Read & Signed by All Employees on site：
所有现场执行作业员工已阅读通晓本文献，签字：

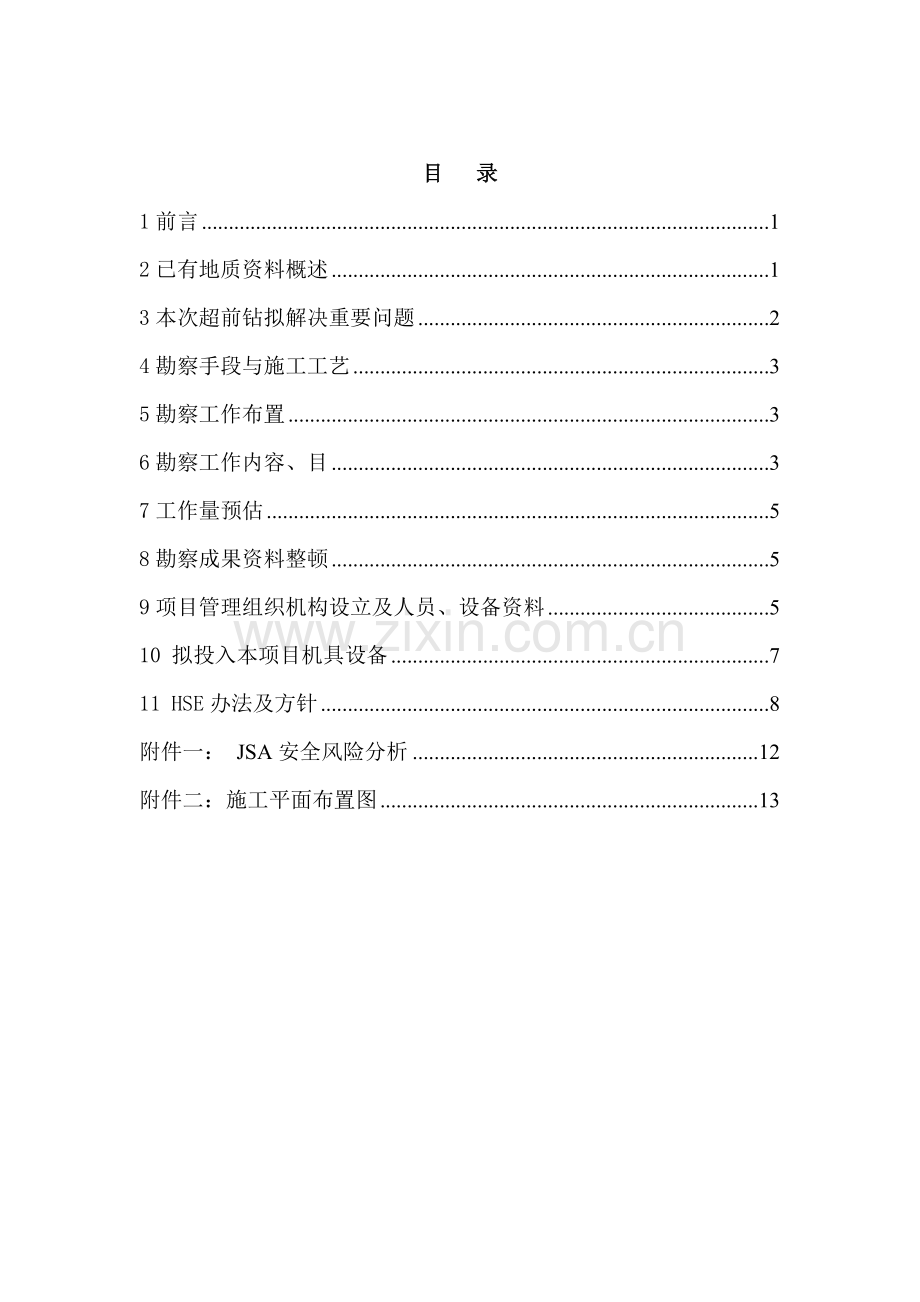

目 录
1前言 1
2已有地质资料概述 1
3本次超前钻拟解决重要问题 2
4勘察手段与施工工艺 3
5勘察工作布置 3
6勘察工作内容、目 3
7工作量预估 5
8勘察成果资料整顿 5
9项目管理组织机构设立及人员、设备资料 5
10 拟投入本项目机具设备 7
11 HSE办法及方针 8
附件一： JSA安全风险分析 12
附件二：施工平面布置图 13

XXXXX超前钻施工方案
1前言
1.1工程概况
XXXXX位于XXXXX区，北邻北外环，南邻石化大道，占地面积约为XXXXX平方米。本次超前钻重要为后期钻孔施工提供参照。
1.2技术规定.
描述场地位置、地形、地貌； 提供超前钻钻孔柱状图。
1.3编制原则
技术先进，手段齐全，经济合理，保证质量，保护环境。
2已有地质资料概述
2.1区域地质构造及区域稳定性
拟建工程场地位于五华-深圳断层和政和-海丰断层之间，虽然局部呈微小变化，总体上构造方向以NE方向为主。
根据中华人民共和国地震区划图,场地位于中华人民共和国华南地震区东南沿海地震带上，虽然场地位于中档强度地震活动区内，但它并未处在一种地震频繁活动区，也没有海啸记录。发生最大地震是16泉州外海8级地震，距离本项目场地超过550km，本地区不具备发生超过6级地震构造背景。总体来看，拟建项目场地在地质构造单元上属相对稳定地段，适当进行本项目工程建设。
2.2地形地貌
本区气候属南亚热带季风气候，地貌属丘陵、山前冲洪积平原。
2.3场地地层构造
由与本次详勘场地相邻“氧化乙烯-乙烯乙二醇厂区和冷却塔”场地勘察地质资料可知，工程场地地层基本分布状况如下：
①1素填土Q4pd ：颜色不均，重要为黄褐色、褐红色，重要为粘性土、粉土、碎石，稍湿，稍密～中密。
①2素填土Q4ml：褐红色，重要为碎石，局部为块石，级配差，充填物很少，以砂为主，湿，稍密。
③1粉细砂Q4al+pl：灰黄色，砂粒成分重要为石英、长石，具有少量云母，级配较好，局部混砾石。中密，饱和。
③2粉质粘土Q4al+pl：灰黄色，粘性中档，无摇振反映，干强度及韧性中档。软塑～可塑。
③3粉质粘土Q4al+pl：灰黄色，粘性中档，无摇振反映，干强度及韧性中档，本层分选普通。可塑～硬塑。
③5卵石Q4al+pl：黄褐、灰黄色，卵石多呈亚圆状，母岩成分为石英砂岩、石英岩，分选差，局部见漂粒，间隙充填中粗砂、砾砂，中密。
⑤1粉质粘土Qel：褐～灰黄色，粘性中档，无摇振反映，干强度及韧性中档。软塑～可塑。
⑤2粘性土混砂Qel：灰黄-红褐色，含云母，为残积土，干强度中档，韧性中档，稍有光滑，无摇振反映，可塑-硬塑。
⑦1全风化泥岩JX：褐红色，原岩构造基本破坏，岩芯手搓即碎。
⑦2强风化泥岩JX：褐红色，砂质构造，局部见细层理及交错层理，风化裂隙发育，岩芯破碎，多呈碎块状，少量呈柱状。
⑦3中风化泥岩JX：褐红色，原岩构造清晰，砂质构造，岩芯见风化裂隙，多呈短柱状，属软岩。
2.4场地地下水及地震效应
依照附近场地已有资料可知，本场地下水类型重要为上层滞水。
依照《建筑抗震设计规范》（GB 50011—），本区抗震设防烈度为7度，设计基本地震加速度值为0.15g，所属设计地震分组为第一组。
3本次超前钻拟解决重要问题
1） 查清地层分布规律和各层土工程性质。
4勘察手段与施工工艺
4.1勘察手段选取
本次勘察以钻探取样和原位测试为主办法、手段，并辅以一定数量室内实验。设计采用原位测试办法有：原则贯入实验、动力触探实验等。
为查明场地地层构造、岩土工程特性，可选用钻探、土工实验相结合办法。
4.2施工工艺
钻探采用XY-100型钻机回转钻进，成孔孔径为130mm ,普通取土器静压法采用原状土样；原则贯入实验采用自动脱钩自动落锤法，落距76cm，锤重63.5kg；；室内土工实验在现场取原状土样送实验室进行。
5勘察工作布置
5.1勘察工作布置
共布置勘探点1个。勘探孔深为60m米。
5.2本次勘察应注意问题：
1） 勘察施工过程中，取土钻孔遇中密以上砂土或卵砾石不能采用原状样时，改做原则贯入实验或重型动力触探实验；
2) 依照以往在此地块勘察经验，20米以上重要为回填土、粉质粘土、卵石等，易浮现塌孔现象，如果调节泥浆稠度后仍有塌孔现象则拟采用套管跟管钻进方式；20米如下重要为中风化岩石，强度较高，普通不适当浮现塌孔；如遇卡钻，可重复上下移动钻杆，将其取出。
3) 工期：依照XXXXX公司HSE管理与规定，每天工作时间约6小时，总工期约13天。
6勘察工作内容、目
勘察工作内容、目及技术规定详见表6.1-1：

6.1钻探与原位测试
表6.1－1
序号
工作内容
工作目和技术规定
备 注
1
取原状样钻孔
查明地层构造；为室内实验提供原状土样；采用普通取土器静压法取土。取样间距：0～6米为1.0米，6～20米为1.5米，20米如下为1.5～2.0米。遇中密以上砂土改做标贯实验。
泥浆护壁钻进
(特殊状况下套管跟管钻进)
2
原则贯入实验孔
查明地层构造，评价地基土强度和地震效应。实验间距：0～6米为1.0米，6～20米为1.5米，20米如下为1.5～2.0米。20米深度范畴内砂土留取扰动样；个别孔水位以上留取土化学分析试样。
泥浆护壁钻进

7工作量预估
本次勘察工作拟布设工作量见下表：
序号
工作内容
单位
工作量
阐明
1
钻探
米
60

2
原则贯入实验
次
5

3
原状土样
件
6

4
原状岩样
组
3

5
岩石单轴抗压实验
组
3

6
资料整顿出版
份
7

合 计

8勘察成果资料整顿
通过综合分析钻探、原位测试及室内实验成果，运用计算机数据解决系统对各种数据进行记录整顿，绘制钻孔柱状图，编制成果报告，阐述地层分布规律和工程特性，按期提交资料完整、图表清晰、能全面客观反映场地岩土工程条件岩土超前钻报告。
9项目管理组织机构设立及人员、设备资料
9.1项目现场组织机构
为保证XXX超前钻管理科学化、规范化和法制化，提高项目管理水平，优质高效按期完毕本次勘察任务，根据我公司ISO9001：质量体系文献规定，对本工程实行项目法管理，成立“XXXX经理部”，对项目实行全过程管理与控制。项目现场组织机构见图。

综合管理组
·人事、劳资
·安全、保卫
·培训

项目经理
施工经理
技术负责人
技术组
·勘察方案控制
·规程、规范
·技术联系

筹划费用组
·筹划、记录
·进度控制
·财务管理

质量监督组
·勘察监督
·质量检查
·质量记录
·质量确认
设备材料组
·机具管理
·现场采购管理

安全经理
质量监察
测量组
原位测试组

钻探组

土工实验组
计算机组

技术组

项目现场组织机构图
9.2筹划使用专业人员状况
XXXXX超前钻是我公司十分关注和注重项目。为保证本项目顺利进行并按期优质完毕，公司决定选派最先进管理人员和技术资源为本项目服务。
9.2.1专业人员配备
筹划使用重要专业人员名单表 表9.2.1
姓名
年龄
职务职称
本项目职务
职责

高档工程师
项目经理
现场各项管理
工作

总工程师
专家级高工
审定人
技术审定工作

副主任工程师
审核人
技术审核工作

工程师
技术负责人
项目技术总体
负责

工程师
测量负责人
测量工作

高档工程师
计算机负责人
绘图、记录

工程师
安全经理
现场安全管理

文控

文献管理
各专业人员配备状况如下表
施工人员配备筹划表 表9.2.2
序号
工作内容
工作岗位
人员配备
1
测量
测量技术负责人
1
测量人员
1
2
钻探
记录（技术人员）
1
钻探工
3
3
水、土实验
技术人员
2

实验人员
1
4
计算机组
技术人员
1

10 拟投入本项目机具设备
依照施工场地状况、勘察工作量、施工设备生产能力、有效性及业主对工期规定等，拟投入本项目机具设备状况见下表：

筹划投入重要施工机械设备一览表
序号
机械设备名称
型号规格
数量
国别产地
制造
年份
额定功率
KW
生产能力
M/H
备注
1
轻型钻机
XY-1
1
中华人民共和国
-

2
RTK型GPS
华测—500
1

11 HSE办法及方针
11.1安全生产方针和安全生产目的
11.1.1安全生产方针
安全第一，防止为主，遵章守纪，保障安全。
11.1.2安全生产目的
a) 工程杜绝重伤等以上事故，轻伤少于6‰，职业病发病率为0；
b) 创立文明样板工地。
11.2安全组织机构及安全职责
11.2.1组织机构
本项目成立安全组织机构(见下图)，设专职安全经理负责安全管理工作，具备监督检查和安全管理双重职能，受项目经理和公司质安部双重领导。保证遵守业主健康、安全、文明施工政策及其他在工程建设方面规定。

项目经理（）

安全经理（）

项目技术负责人（）

11.2.2管理职责
1) 认真贯彻贯彻各项安全生产规章制度和有关安全体系文献，贯彻项目各级安全生产责任制，对施工全过程进行有效安全管理和监督。
2) 项目经理是项目安全生产第一负责人，对本项目安全生产负全责，负责配备所需安全资源、组织协调项目安全管理、定期组织安全检查、督促隐患整治。
3) 安全员在项目经理领导下负责寻常安全管理和监督检查工作；项目业务部门在业务范畴内执行《安全体系文献》，做好相应安全管理工作。
4) 安全经理职责
协助项目经理进行寻常安全、交通、保卫、环保各项管理工作。监督项目，贯彻上级安全生产和劳动保护方针、政策、法规和规定，提出本项目安全生产方针目的、工作筹划和安全管理办法并实行监督。
11.3安全管理
安全教诲
1) 所有参加本工程施工职工，均通过安全知识和安全技能教诲培训，并经考核合格。特殊工种都须获得政府部门颁发安全资格证书。
2) 工程开工之前组织全体施工人员参加业主入场安全教诲，以使全体职工理解并遵守业主单位安全规章制度及现场规定。
3) 对暂时用工，进行“入厂安全教诲”，考核合格后方可上岗。
11.4现场安全控制
11.4.1环境控制
1) 施工现场(涉及施工场合、机械设备及其他暂时设施位置、规格、防护办法等)符合国家职业安全卫生规定，并接受业主监控。
2) 室外施工当风力不不大于6级时，停止高处作业。
3) 所有工作面与通道，回转空间合理，清洁无杂物，无积水，通道保持畅通无阻；交工前清理现场达到合同文献规定。
4) 工地内交通运送道路经常保持畅通，如遇雨雪天气，及时采用有效防滑办法。
5) 如遇其他单位进行大型吊装、尘毒、射线作业等特殊作业，须划出警戒区域，设立隔离办法，并告知业主当事人。如有必要可设专人警戒。
6) 实行施工区域与生产厂区防火隔离办法，采用拉警戒线方式。
7) 准备7:00时至18:30时施工，特殊状况要经业主有关部门批准。
11.4.2现场防护
1）人员按公司规定必要获得《入场证》刷卡进入装置现场作业。
2）使用工具必要符合现场防火防爆规定，如车辆、柴油机需配备合格防火帽，工机具、物资进场按业重规定办理进场手续。
3）临边防护管理
·本着谁施工谁负责防护原则，完善孔洞与临边防护，竣工对钻孔用水泥砂浆进行填充。
·做好地下管线、电缆（如有）保护工作，严格遵守业积极土、动火作业各项规定。
4）遵章守纪
·所有职工必要做到，在工作区域内既要对自己安全负责，也对其他人员安全负责，做到“三不伤害”。
·职工在指定任务范畴内完毕指定工作，并严格遵守安全操作规程和工作纪律。
·职工不得有侵害人身自由或对安全导致危害行为。
·一切违章行为会受到警告惩罚，目是让职工结识所出错误及其后果。
所有参加施工人员须通过安全教诲并考试合格，特殊工种作业人员和管理人员应持证上岗。
5）劳保着装
·进入现场人员按规定穿戴工作服、工作鞋、安全帽、防护眼镜、耳塞。
·进入有毒有害物质区域，为职工提供恰当安全保护办法。
·一切高处作业(坠落高度在2米及以上)人员合理使用安全带

11.4.3现场施工
1. 作业人员需对作业风险进行辨认并且施工人员必要提前一天提出第二天施工筹划并办理有关作业允许，贯彻安全办法后方可作业
2. 施工人员必要听从现场人员管理规定，施工必要有专门安全管理人员穿戴监护马甲全程监护。
3. 施工区域采用安全防护隔离办法（安全隔离带）。
4. 人员只能按指定线路到指定施工区域作业，未经容许不准到其他区域逗留。
5. 作业工机具需在指定区域摆放整洁并固定捆扎好。
6. 作业现场施工单位需有对施工余料及废物解决办法，避免照成环境污染。

附件一： JSA安全风险分析
序号
现场风险
风险分析
应对办法
备注
1
雷击
雷雨天气接触尖端金属物
停止外业钻探

2
挖掘作业
与带电电缆接触时产生触电死亡
具备施工区地下设施平面图，且地下设施需标记现场

3
暂时电源（电瓶）
电流产生热，从而引起火花
设备接电前必要有一名电工检查和测试

4
柴油机
柴油机火花也许成为火源
必要配备防火罩并进行烃类检测

5
物体打击
钻机上螺栓脱落
戴好安全帽、帽带

附件二：施工平面布置图
