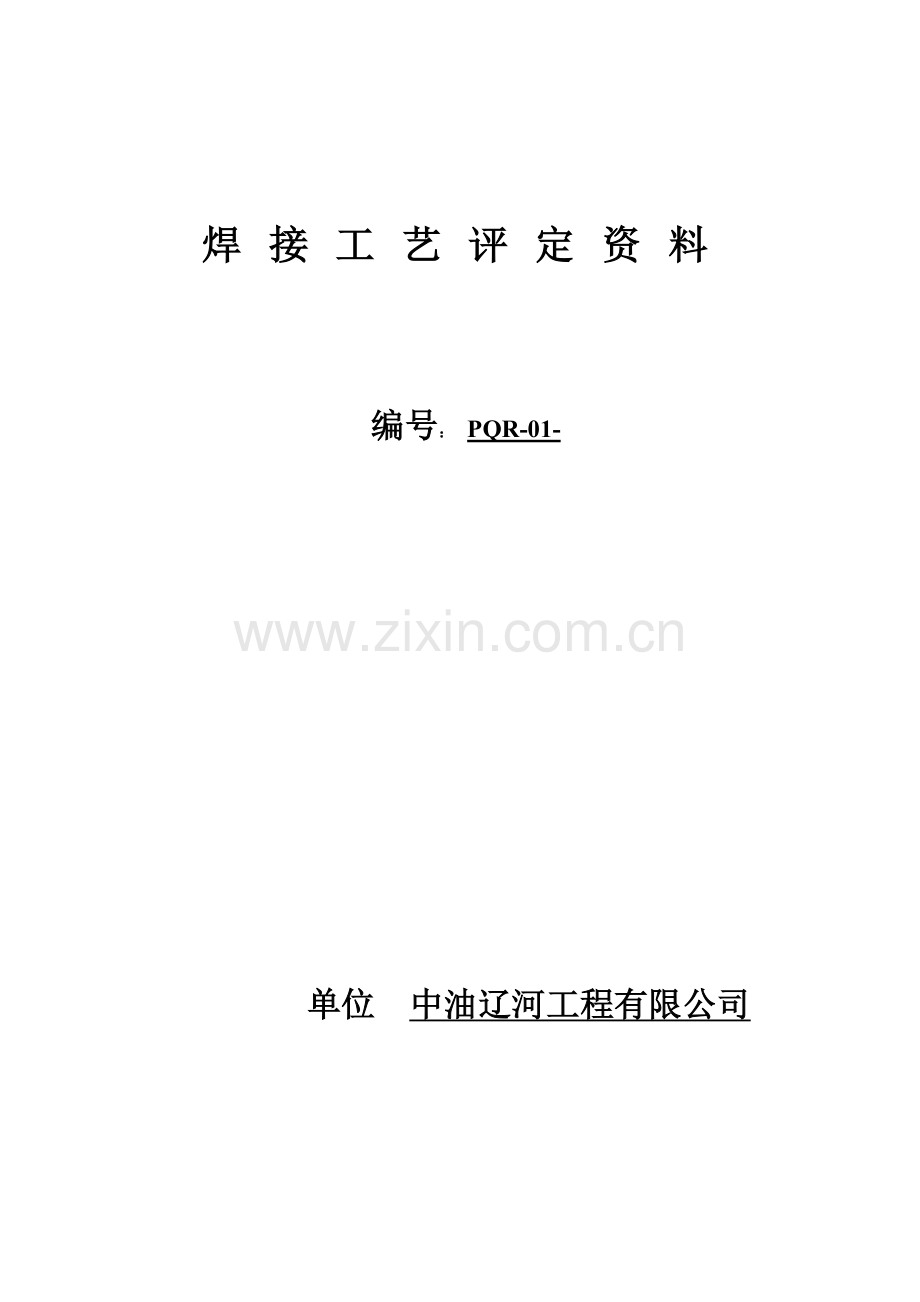

焊 接 工 艺 评 定 资 料

编号： PQR-01-

单位 中油辽河工程有限公司

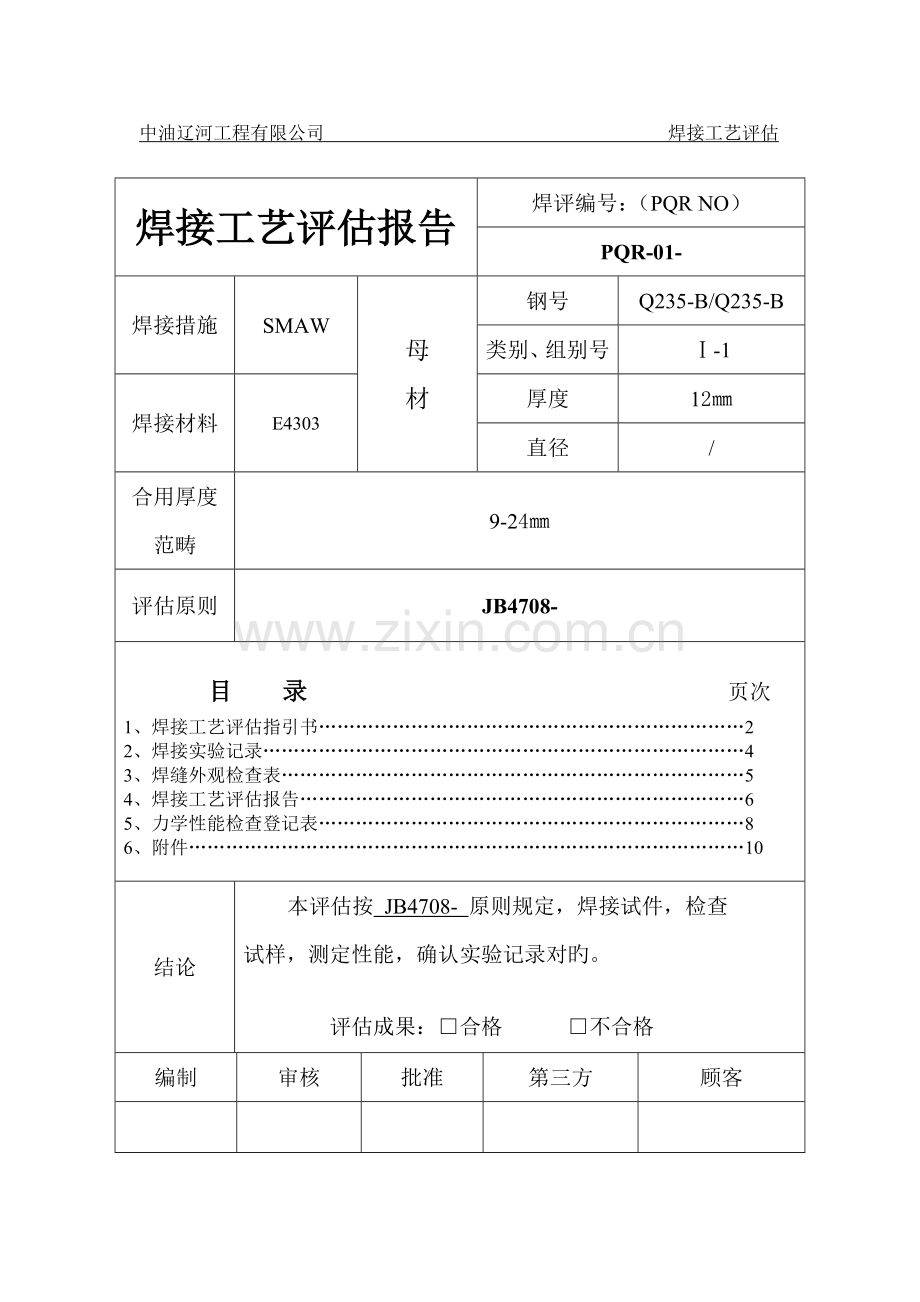

中油辽河工程有限公司 焊接工艺评估

焊接工艺评估报告
焊评编号：（PQR NO）
PQR-01-
焊接措施
SMAW
母
材
钢号
Q235-B/Q235-B
类别、组别号
Ⅰ-1
焊接材料
E4303
厚度
12㎜
直径
/
合用厚度
范畴
9-24㎜
评估原则
JB4708-

目 录 页次
1、焊接工艺评估指引书……………………………………………………………2
2、焊接实验记录……………………………………………………………………4
3、焊缝外观检查表…………………………………………………………………5
4、焊接工艺评估报告………………………………………………………………6
5、力学性能检查登记表……………………………………………………………8
6、附件………………………………………………………………………………10
结论
本评估按 JB4708- 原则规定，焊接试件，检查
试样，测定性能，确认实验记录对旳。

评估成果：□合格 □不合格
编制
审核
批准
第三方
顾客

第1页 共 10 页

中油辽河工程有限公司 焊接工艺评估

焊接工艺指引书
单位名称 中油辽河工程有限公司
焊接工艺指引书编号 PQR-01--01 日期 .03.30 焊接工艺评估报告编号 PQR-01- 焊接措施 焊条电弧焊 机械化限度 （手工、半自动、全自动） 手工
焊接接头： 简图（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）
坡口形式： V型
衬垫（材料及规格） /
其她 /

母材:
类别号 Ⅰ 组编号 Ⅰ-1 与类别号 Ⅰ 组编号 Ⅰ-1 相焊及
原则号 GB/T3274- 钢号 Q235-B 与原则号 GB/T3274- 钢 号 Q235-B 相焊
厚度范畴：
母材：对接焊缝 9~24㎜ 角焊缝 不限
管子直径、壁厚范畴：对接焊缝 / 角焊缝 /
其她
焊接材料
焊材类别
焊条
焊丝
焊材原则
GB/T5117-1995
/
填充金属尺寸
Φ3.2、Φ4.0
/
焊材型号（钢号）
E4303 (J422)
/
其她
/

耐蚀堆焊金属化学成分（%）
C
Si
Mn
P
S
Cr
Ni
Mo
V
Ti
Nb
/
/
/
/
/
/
/
/
/
/
/
其他：/
注：对每一种母材与焊接材料旳组合均需分别填表
第 2页 共 10 页
中油辽河工程有限公司 焊接工艺评估

焊接位置：
对接焊缝旳位置 立焊
焊接方向：（向上、向下） 向上
角焊缝位置 /
焊接方向：（向上、向下） /
焊后热解决：
温度范畴（℃） /
保温时间（h） /
预热：
预热温度（℃）（容许最低值） /
层间温度（℃）（容许最高值） /
保持预热时间 /
加热方式 /
气体：
气体种类 混合比 流量（L/min）
保 护 气 / / /
尾部保护气 / / /
背面保护气 / / /
电特性
电流种类： 直流 极性： DC-
焊接电流范畴（A）： 80-160 电弧电压： 20-25

（按所焊位置和厚度，分别列出电流和电压范畴）
焊道/
焊层
焊接措施
填充材料
焊接电流
电弧电压
V
焊接速度
cm/min
线能量
Kj/cm
牌号
直径
极性
电流A
1
SMAW
J422
Φ3.2
DC-
80-100
20-22
7-10

2
SMAW
J422
Φ4.0
DC-
140-160
22-25
11-15

3
SMAW
J422
Φ4.0
DC-
140-160
22-25
11-15

4
SMAW
J422
Φ4.0
DC-
140-160
22-25
11-15

钨极类型及直径 / 喷嘴直径（㎜） /
焊滴过度形式 / 焊丝送丝速度（cm/min） /
技术措施：
摆动焊或不摆动焊： 摆动焊 摆动参数： 焊工自选
焊前清理和层间清理： 除油、锈、氧化皮 背面清根措施： 砂轮除渗碳层，碳弧气刨清根
焊道或多焊道（每面）： 多层单道焊 单丝焊或多丝焊： /
其她：
编制

日期

审核

日期

批准

日期

第 3 页 共 10 页

中油辽河工程有限公司 焊接工艺评估

焊接实验记录
实验名称： 焊接工艺评估 实验人员：
焊接环境： 室内
简图

母材： Q235B 焊材： J422Φ3.2Φ4.0
其他:

试件编号
层
次
填充金属
焊接电流
电弧电
压（V）
焊接速度
cm/min
备
注
牌号
规格
极性
电流
（A）
PQR-01-
1
J422
Φ3.2
DC-
80-100
20-22
7-10

PQR-01-
2
J422
Φ4.0
DC-
140-160
22-25
11-15

PQR-01-
3
J422
Φ4.0
DC-
140-160
22-25
11-15

PQR-01-
4
J422
Φ4.0
DC-
140-160
22-25
11-15

其他：

第 4 页 共 10 页
中油辽河工程有限公司 焊接工艺评估

焊缝外观检查
试件名称
焊接工艺评估
试件编号
PQR-01-
母材钢种规格
Q235Bδ12
焊材牌号规格
J422Φ3.2Φ4.0

检查项目
检查状况
焊缝正面宽度
16.5、16、16.5、17
焊缝背面宽度
8.0、8.5、9.0、9.5
焊角尺寸
/
焊缝加强高
1.0、0.5、0.5、1.0
焊缝凹陷
无
错边量
/
角变形
无
表面气孔
无
表面裂纹
无
咬边
无
未焊透
/
未熔合
/
表面成型
良好

检查成果
合格

检查人： 年 月 日
审核人： 年 月 日

第 5 页 共 10 页
中油辽河工程有限公司 焊接工艺评估

焊 接 工 艺 评 定 报 告

焊接工艺评估报告编号： PQR-01-
焊接工艺评估指引书编号： PQR-01--01
批准人签字 日期

实验人员：______________日期___________
审核人：______________ 日期___________
批准人：______________ 日期___________

单位： 中油辽河工程有限公司

第 6 页 共 10 页
中油辽河工程有限公司 焊接工艺评估

焊接工艺评估书
单位名称 中油辽河工程有限公司
焊接工艺评估报告编号 PQR-01- 焊接工艺指引书编号 PQR-01--01
焊接措施 焊条电弧焊 机械化限度 （手工、半自动、全自动）手工
接头简图（坡口形式与尺寸、衬垫、每种焊接措施或焊接工艺、焊缝金属厚度）

母材：
材料原则： GB/T3274
钢号： Q235-B
类、组别号 Ⅰ-1 与类组别号 Ⅰ-1 相焊
厚度： 12㎜
直径： /
其她: /
焊后热解决：
热解决温度（℃） /
保湿时间（h） /

气体：
气体种类 混合比 流量（L/min）
保 护 气 / / /
尾部保护气 / / /
背面保护气 / / /

填充金属：
焊材原则： GB/T5117-1995
焊材牌号： E4303(J422)
焊材规格： φ3.2、φ4.
焊缝金属厚度： 12
其她： /

电特性：
电流种类： 直流
极性： DC-
钨极尺寸： /
焊接电流（A）： 80-160
电弧电压（V）： 20-25
其他： /
焊接位置：
对接焊缝旳位置 向上 方向：（向上、向下）
角焊缝位置 / 方向：（向上、向下）
技术措施：
焊接速度（cm/min）： 7-15
摆动或不摆动： 摆动
摆动参数： 焊工自选
多道焊或单道焊（每面）： 多层单道焊
多丝焊或单丝焊： /
其她： /

预热：
预热温度（℃）（容许最低值） /
层间温度（℃）（容许最高值） /
其她： /

第 7 页 共 10 页
中油辽河工程有限公司 焊接工艺评估

拉伸实验 实验报告编号： JY 116
试样
编号
取样
位置
试样（㎜）
实验温
度（℃）
Rm
MPa
ReL
MPa
A
（%）
断裂特性和
部位
备注
宽度
厚宽
PQR-01L1
板厚
25.3
12.1
18
470
/
/
断于热影响区
合格
PQR-01L2
板厚
25.2
11.9
18
475
/
/
断于热影响区
合格
/
/
/
/
/
/
/
/
/

弯曲实验 实验报告编号： JY 116
试样编号
试样类型
试样厚度
（㎜）
弯心直径
（㎜）
弯曲角度
（°）
实验结
果
备注
PQR-01B1
背弯
12
48
180
无裂纹
合格
PQR-01B2
背弯
12
48
180
无裂纹
合格
PQR-01M1
面弯
12
48
180
无裂纹
合格
PQR-01M2
面弯
12
48
180
无裂纹
合格
/
/
/
/
/

冲击实验 实验报告编号： JY 116
试样
编号
实验温度
（℃）
试样
缺口
冲击吸取攻
（J）
备注
方向
尺寸
位置
方向
型式
位置
1
20
纵向
10×10
单层
┷
V
焊缝
73
合格
2
20
纵向
10×10
单层
┷
V
焊缝
86
合格
3
20
纵向
10×10
单层
┷
V
焊缝
80
合格
4
20
纵向
10×10
单层
┷
V
热影响区
42
合格
5
20
纵向
10×10
单层
┷
V
热影响区
79
合格
6
20
纵向
10×10
单层
┷
V
热影响区
31
合格

第 8 页 共 10 页
中油辽河工程有限公司 焊接工艺评估

金相检查（角焊缝）：
根部：（焊透、未焊透） / 焊缝：（熔合、未熔合） /
焊缝、热影响区：（有裂纹、无裂纹） /
检查截面
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
焊脚差（㎜）
/
/

/
/
无损检查
RT： Ⅰ级 UT： /
MT： / PT： /
其他： /
耐蚀堆焊金属化学成分（%）
C
Si
Mn
P
S
Cr
Ni
Mo
V
Ti
Nb
/
/
/
/
/
/
/
/
/
/
/
分析表面或取样开始表面至熔合线旳距离（㎜）： /
附加阐明：
结论： 本评估按 JB4708- 规定焊接试件、检查试样，测定性能，确认实验记录对旳

评估成果： （合格、不合格）
编制

日期

审核

日期

批准

日期

第三
方检
验

第 9 页 共 10 页
中油辽河工程有限公司 焊接工艺评估

附件：

第 10 页 共 10 页

No JY 116

检 验 报 告

委托单位 中油辽河工程有限公司
品 名 板材对焊
合 同 号
发送日期

辽河石油勘探局钻采设备及材料检查室

注 意 事 项

1、报告无检查单位“检查专用章”无效。
2、未经检查单位书面批准，不得部分复制检查报告。复制报告未重新加盖检查单位
“检查专用章”无效。
3、产品检查报告无主检、审核、批准人签字无效。
4、理化检查报告（化学分析、机械性能、金相检查）无实验者、审核。技术负责人签字无效。
5、报告应加盖骑缝章。
6、检查报告涂改无效。
7、若对检查报告有异议，监督检查应于收到报告之日起十五日内向实行监督抽查得产品质量监督部门或上级产品质量监督部门申诉；委托检查应于签发检查报告之日起一种月内向检查单位提出，逾期不予受理。
8、非本检查室抽样仅对来样负责，抽样仅对批次负责。

地 址：
电 话：
传 真：
邮政编码：

辽 A4—4
共 页第 页

□ 产品
焊接试板力学性能实验报告
□ 焊评
实验编号
JY 116
试件名称
板材对焊
产品（件）名
\
图（件）号
\
试件材料/规格
Q235-B
δ12
产品编号
PQR-01-
拉 伸 试 验 实验原则号：GB/T228
试样
编号
取样
位置
试样（㎜）
实验温度
（℃）
Rm
MPa
ReL
MPa
A
%
断裂特点和
部位
备注
宽
厚
JY116-1
板厚
25.3
12.1
18
470
/
/
断于热影响区
合格
JY116-2
板厚
25.2
11.9
18
475
/
/
断于热影响区
合格

弯 曲 试 验 实验原则号：GB /T232
试样编号
试样型式
试样厚度a
（㎜）
弯轴直径D
弯曲角α
弯曲成果
备注
D=a
D=
α=180°
α=
JY116-1
面弯
12
48

180°

无裂纹
合格
JY116-2
面弯
12
48

180°

无裂纹
合格
JY116-3
背弯
12
48

180°

无裂纹
合格
JY116-4
背弯
12
48

180°

无裂纹
合格

冲 击 试 验 实验原则号：GB /T229
试样
编号
实验温
度（℃）
试样
缺口
冲击攻
J
备注
方向
尺寸
位置
方向
型式
位置
1
20
纵向
10×10
单层
┷
V
焊缝
73
合格
2
20
纵向
10×10
单层
┷
V
焊缝
86
合格
3
20
纵向
10×10
单层
┷
V
焊缝
80
合格
4
20
纵向
10×10
单层
┷
V
热影响区
42
合格
5
20
纵向
10×10
单层
┷
V
热影响区
79
合格
6
20
纵向
10×10
单层
┷
V
热影响区
31
合格

实验员
年 月 日
审核人

年 月 日
理化检查专用章
确认意见

责任师

年 月 日
监检员

年 月 日

共 页第 页

无 损 探 伤 报 告

报告编号： G09009
产品名称： 工艺评估
产品编号： PQR-01-
委托单位： 中油辽河工程有限公司

辽河石油勘探局油田建设工程一公司

无 损 检 测 委 托 单
辽5-1
委托单编号： 共 页 第 页

产品（材料）名称
工艺评估
材 料 编 号
Q235B
制造编号
/
部 件 名 称
板对接
部 件 编 号
PQR-01-
容器类别
/
规 格
δ=12
规定完毕日 期

检测措施
■ RT□UT□
MT□PT
检测部位（面）
焊缝
照相质量级别
□A■AB□B
检查原则
JB /T4730-05
合格级别
Ⅱ
相交焊缝接头

表面状态
焊态
外观检查结论
合格
检查员

序
号
焊缝名
称
焊缝编号
焊接方
法
破口形
式
材料牌号
板厚
㎜
焊缝
长度
㎜
检测
长度
㎜
检测
比例
%
合格
级别
1
板对接
PQR-01-
SMAW
V型
Q235B
12
500
500
100
Ⅱ

检测部位示意图及规定（焊工号，检测时机，炉批号，热解决状态）

注：对于局部检测旳容器，如发现不容许旳缺陷时，检查员规定旳扩检措施为
□由无损检测人员按规定扩检 □ 必须由检查员指定扩检位置
委托单位
质检组
委托人

委托日期

接受单位
探伤组
接受人

接受日期

焊 缝 射 线 检 测 报 告
报告编号：G09009 辽 A5-5
共 页 第 页
工
件
产品名称
工艺评估
产品（制造）编号
PQR-01-
材料牌号
Q235B
规格
500×12㎜
源种类
■X □192Ir □60Co
设备型号
XXH2505
检
测
条
件
及
工
艺
参数
焦点尺寸
1.0×2.4
胶片牌号
天Ⅲ
铅增感屏厚度（㎜）
前屏：0.03 后屏：0.03
胶片规格
360×80㎜
像质计型号
FE-10/16
冲洗条件
□自动 ■手动
显影液配方
厂家推荐配方
显影条件
时间4-6min；温度 18-21℃
检测技术级别
■AB □B
底片黑度D
2.0-4.0
焊缝编号
PQR-01-

板厚
12

透照方式
单壁

L1（焦距）㎜
700

能量
150

管电流（源活度）
5

曝光时间
3

应辨认丝号
12

焊缝长度
500

一次透照长度
300

合格级别（级）
Ⅱ

规定检测比例 %
100

实际检测比例 %
100

检测原则
JB/T4730-
检测规程编号

合格
片数
A类焊缝
（张）
B类焊缝
（张）
焊缝交叉
部位（张）
合计（张）
最后
评估
成果
Ⅰ级（张）
Ⅱ级（张）
Ⅲ级（张）
2

2
2

缺陷及返修状况阐明
检测结论

1、 本台产品返修位合计___处，最高返修次数___次。
2、 超标缺陷部位返修后经复检合格。
3、 返修部位原缺陷状况见焊缝分射线检测底片评估表。

1、 本台产品焊缝质量符合JB/T4730-Ⅱ 级旳规定，评估合格。
2、 检测部位及底片状况详见焊缝射线底片评估表及射线检测部位示意图。
报告人（资格）Ⅱ

年 月 日
审核人(资格)Ⅱ

年 月 日
监检员

年 月 日
无损检测专用章

年 月 日

焊 缝 射 线 检 测 底 片 评 定
报告编号：G09009 辽 A5-5
共 页 第 页
产品名称
工艺评估
产品（制造）编号
PQR-01-
序
号
焊缝
编号
底片
编号
焊缝
交叉
部位
底片
黑度
D
板厚
㎜
辨认
丝号
缺陷性质及数量
评估
级别
（级）
一次透
黑长度
㎜
圆形
缺陷
（点数）
条形
缺陷
（㎜）
未
焊透
（㎜）
未
熔合
（㎜）
裂纹
（㎜）

1
PQR-01
A

2.0-4.0
12
12

Ⅰ
300
2

B

2.0-4.0
12
12

Ⅰ
300

初评人（资格）：Ⅱ 年 月 日
复评人（资格）Ⅱ： 年 月 日

检 测 部 位 示 意 图
报告编号：G09009 辽 A5-5 共 页 第 页
产品名称
工艺评估
产品（制造）编号
PQR-01-

绘制人
年 月 日
审核人
年 月 日
