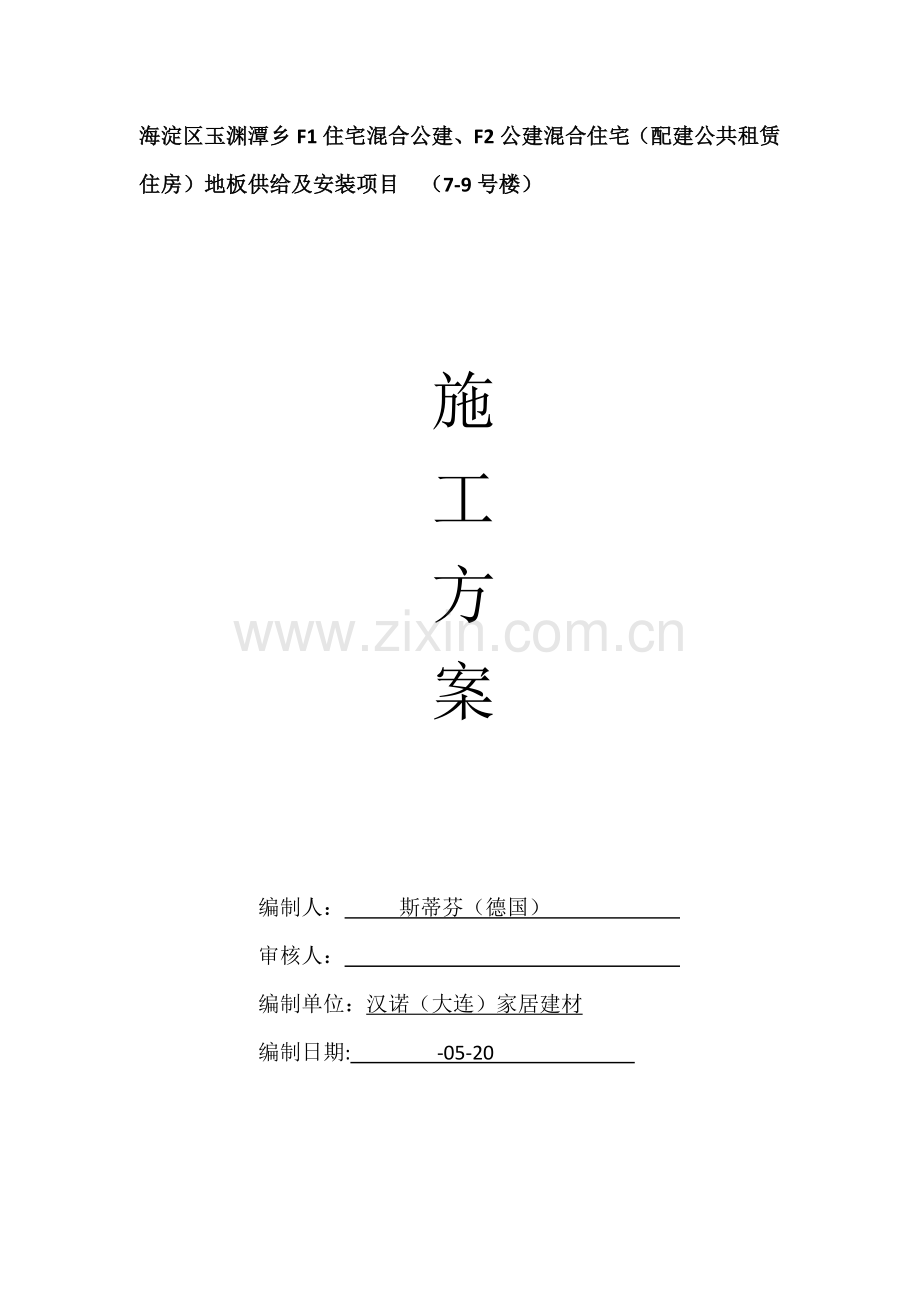

海淀区玉渊潭乡F1住宅混合公建、F2公建混合住宅（配建公共租赁住房）地板供给及安装项目 （7-9号楼）

施
工
方
案

编制人： 斯蒂芬（德国）
审核人：
编制单位：汉诺（大连）家居建材
编制日期: -05-20

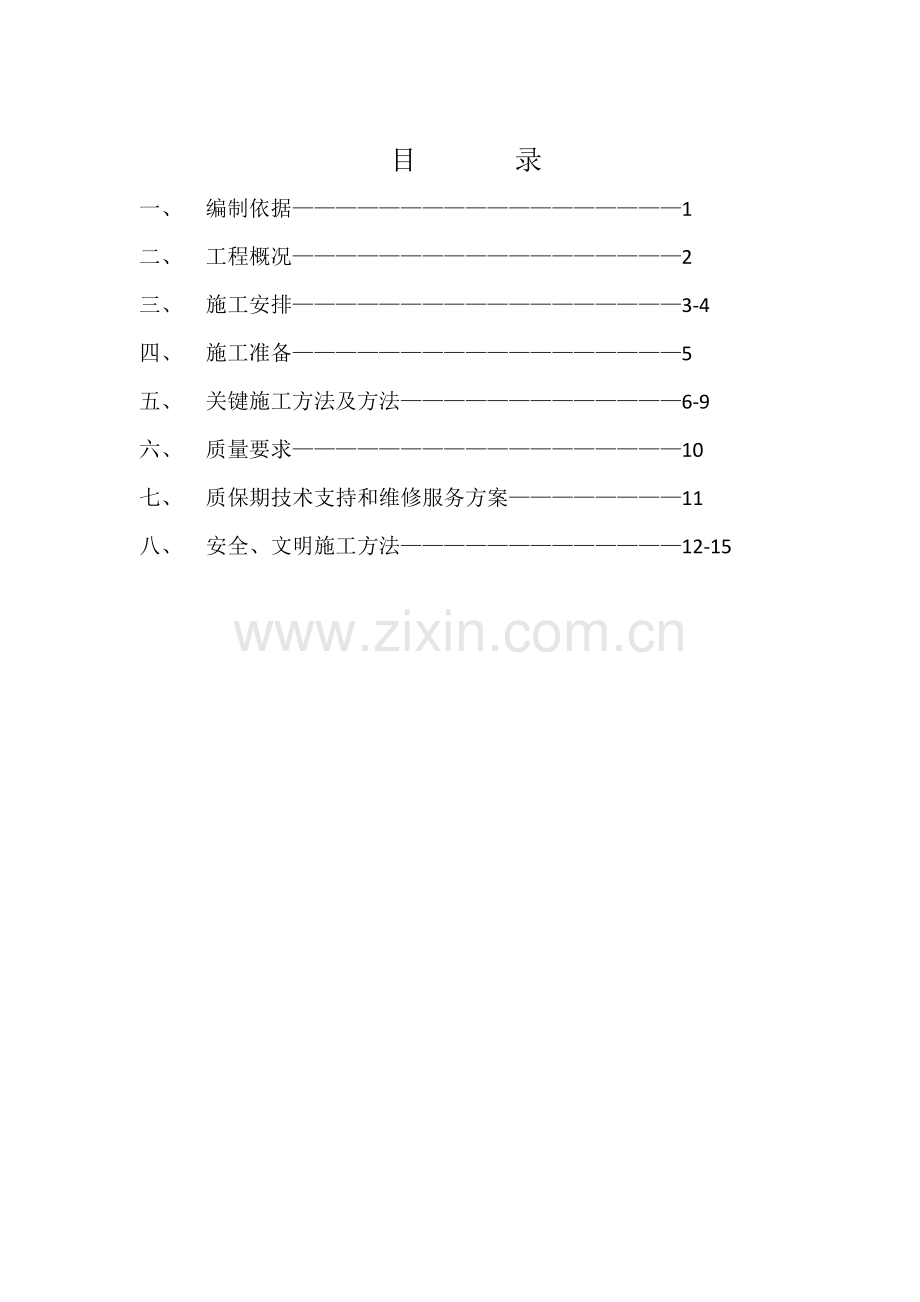

目 录
一、 编制依据——————————————————1
二、 工程概况——————————————————2
三、 施工安排——————————————————3-4
四、 施工准备——————————————————5
五、 关键施工方法及方法—————————————6-9
六、 质量要求——————————————————10
七、 质保期技术支持和维修服务方案————————11
八、 安全、文明施工方法—————————————12-15

一、 编制依据
施工组织设计含有指导施工前准备工作和工程施工中全过程作用，它作为工程项目管理计划性文件，提出施工进度控制、质量控制、成本控制、安全控制、现场管理、各项生产要素管理目标及技术组织方法，提升项目管理综合效益，所以要严格根据以下几点进行编制：
（1）、依据招标说明各项要求、设计图纸、工程数量,现场实际情况等资料进行编制；
（2）、符合ISO9001：质量管理体系程序文件控制要求进行编制；
（3）、技术标准及规范：
GB50209-<<建筑地面工程施工质量验收规范》
GB18580-《室内装饰装修材料人造板及其制品中甲醛释放限量》
GB/T18103-《实木复合地板国家标准》
GB/T18102-《浸渍 纸层压木质地板国家标准》
GB/T20238-《木质地板铺装验收和使用规范》
JBJ59-99 《建筑施工安全检验标准》
（4）、依据北京市交通运输、地方资源、市场经济动态信息资料进行编制；
（5）、依据过去同类工程历史资料进行编制；
（6）、相关欧洲标准EN13489 EN14342

1

二、工程概况
工程名称：海淀区玉渊潭乡F1住宅混合公建、F2公建混合住宅（配建公共租赁住房）地板供给及安装项目

建设单位：北京京投兴业置业
监理单位：北京中协成建设监理有限责任企业
总包单位：河北建设集团装饰工程
施工单位：汉诺（大连）家居建材

工程地点：北京市海淀区玉渊潭乡，玲珑路北，蓝靛厂路北。
工程面积：三层实木地板面积约为 21000平方米 。
项目工期：施工工期为42天，开、完工日期待定（开工日期由甲方发出开工指令限期最终一天算起，）
工程质量：符合国家施工标准及相关部门验收标准，工程质量合格，工程管理达成文明工地标准。
货物说明：本项目所采取木地板、踢脚线全部由德国Hamberger工业集团生产，德国原装进口产品，全部产品适合地热系统。货物具体情况在一览表集中表现。
材料一览表
序号
名称
规格（mm）
数量
产地
使用部位
1
强化地板
1282*193*8
21000平米
德国
1-6号楼
2
强化踢脚线
2700*58*15
25000米
德国
1-6号楼
3
地垫
2
配套
国产
1-6号楼
4
防潮膜
0.1
配套
国产
1-6号楼
5
过桥
40
3600
国产
1-6号楼

2
三、 施工安排

1、人员安排
为了项目高效有序进行，企业组织精兵强将，成立了由总部运行总监宋爱华女士为首、德国教授斯蒂芬先生为技术总责任人项目部。

宋爱华女士作为中国汉诺运行总监，为完成本项目能够充足调动和协调总部人员、物资和资金；项目部技术总责任人斯蒂芬含有强大技术指导能力和丰富国际施工经验；为高品质完成琨御府木地板项目提供了技术保障和物质确保。

总责任人
（项目经理）
宋爱华

↓ ↓

项目经理助理
高涛

←
→
技术总监 斯蒂芬

↓ ↓

↓ ↓
技术员汪杰

施工员 于志勇

安全员何国军

资料员 刘铮

2、物资安排
自琨御府木地板协议签署后，企业领导高度重视，主动筹备；货物能否立即抵达施工现场是顺利完成本工程根本确保。本企业现已完成前期备货工作；近期相关货物陆续到港，已确保物资立即或提前抵达现场，为后续施工工期提供坚实物资保障。

3、施工人员安排
伴随工程整体进度推进，木地板安装条件在逐步完善。我们为此准备了经过严格培训足以能够完成本项目安装技术人员，依据现场实际情况和工作面展开程度增减施工人员，确保甲方提出项目总工期。

3
4、汉诺地板琨御府项目部组成人员名单及联络方法

序号
姓名
职务
电话
电子邮件
1
宋爱华
项目经理（总协调人）

2
高涛
项目经理助理

3
Steffen 斯蒂芬
技术总监(德国)

4
刘铮
技术助理(翻译) 资料员

5
于志勇
施工员

6
汪杰
技术员

7
何国君
安全员

4
四、施工准备
1.对安装环境检测

1.1、对地面要求：
基础地面平整度要求为3mm/2m，强度达成C20级，地面无显著裂缝，不能脱层，起沙，空鼓，和墙面交界处有伸缩缝，平均湿度不超出10%（国产湿度仪），德国GANN湿度仪不超出70Digits。

1.2、预埋件：在地板铺装前完成全部地下预埋工作，露出地面部分要充足考虑地板系统高度，以略低于地板系统高度为宜。

1.3、清洁度要求：在木地板施工前地面必需打扫洁净，无落地灰，尤其是油工在刮腻子过程中洒落在地面上多出腻子和石膏形成小疙瘩。

1.4、环境要求：木地板施工需要一个封闭环境，确保门窗安装到位。在木地板现场存放和安装期间，需保持一定温湿度。标准温湿度要求为：空气湿度为50%+10%，空气温度为18-20℃，地面温度为15-18℃。

1.5、工序交叉作业：在木地板施工时严禁交叉作业；木地板材料进场前，场地里其它物资必需清理洁净，工程各项安装及装饰已完工，局部地域做好成品保护工作；尤其是地暖系统已打压试水；木门及门套已完成。

1.6、和固定高度衔接：在现场各户型中，全部有和地砖交接问题，在浇制找平层时要充足考虑木地板系统高度(强化地板系统11mm)，确保木地板和地砖衔接处平整；在有铺设地板房间，室内套装门门下和地板完成面预留缝隙大于10mm，以确保过桥安装，门套厚度不低于17mm，以确保踢脚线安装，在和地砖等固定高度交接处地面平整度不能超出1mm.

1.7、墙面要求：因为光线问题，墙面稍有不平全部会反应在人视觉上，这就对墙面平直度有很高要求，具体要求为2mm/3m，湿度小于15%，地板施工前完成墙面打磨工作；在墙角处不能有施工残留。

1.8、在地板材料进户三日前要对施工工作面进行勘测，在各项要求达成要求后，签收工作面移交单；假如不符合要求应该整改，直至达成要求。
2.现场适应性
2.1、在正式开工前，充足了解现场实际情况安排货物提前进场，让地板和现场环境相适应。

2.2、施工人员进场前要进行必需技术交底和安全交底，了解现场各项规章制度和技术要求。
5
五、关键施工方法及方法

1、 铺装方法
采取悬浮式铺装，工序以下：
钻眼并清理现场
→

→
铺防潮膜
→
铺设地垫
→
安装地板
→

安装踢脚
安装过桥
→
清理现场
→
成品保护

2、安装步骤
在完成施工前准备工作后，施工人员进场施工，施工具体程序以下：

2.1、铺装前依据图纸确定墙体相关管线位置，再依据踢脚线长度确定钻眼位置，钻眼位置必需避开管线，在不确定管线位置时不能钻眼，钻眼时用M10钻头打眼并塞上木塞，然后对工作面进行清理工作，并作吸尘处理。

2.2、铺设防潮膜，依据房屋长度和宽度进行满铺，如有接缝，接缝处进行重合不少于150mm；

2.3、铺设地垫，依据房间铺装方向，根据地板长度方向铺设地垫，地垫接头处严禁重合，可留有5-10mm缝隙，用胶带粘接牢靠；

2.4、地板铺设，根据图纸提供安装方向，依据现场实际情况，从有利于施工要求方向（设计图纸）开始铺设，起头处使用整板，收尾依据现场实际长度进行切割，第二排起头使用三分之一板长，第三排起头使用三分之二板长，第四排又使用整板起头；如此循环，直至最终一排，依据剩下尺寸切割铺设完成整个房间安装工作（此种安装法简称369铺装法）。全部靠墙边和其它固定位置处预留大于10mm伸缩缝；在总长度大于8米时，必需断开做过桥处理。）

2.5、踢脚线安装，在地板铺设完成后，进行踢脚线安装工作，在踢脚线后面点投玻璃胶，并用F30气钉连接到墙面上已经塞好木楔子上，最终对钉眼和接头预留缝处进行处理。

6
2.6、过桥安装，依据门口尺寸切割好适宜长度，用玻璃胶粘接；带有底座过桥，先安装底座，过桥固定在底座上）。过桥安装最适合位置为闭门状态下门扇正下方，

2.7、场地清理，铺装工作完成后，把超出300mm余料地板搜集保留好，在下一个铺装现场循环使用，以降低损耗；施工垃圾搜集成袋装并运到指定垃圾存放点。

2.8、成品保护，施工人员进场前对其教育，树立成品保护意识，尊重其它施工单位劳动结果，施工时工具包无尘锯切割机放地面上时，要对地面进行瓦楞纸保护，工具材料搬运时轻拿轻放，尤其注意已安装完成套装门，墙面，大理石地面；地板完成后，用瓦楞纸满铺覆盖，并使用胶带连接好接缝。

3、 针对本项目拟投入机具和人力资；

3. 1. 机具投入计划
机具计划：无尘锯，角磨机，吸尘器，角度切割机及其它
序号
名称
用途
规格
功率
数量
1
无尘锯
切割地板
WCJ-100
1.5kw
10台
2
角磨机
切割门套
MJ487
0.8KW
10台
3
吸尘器
场地清理

1.02kw
2台
4
角度切割机
切割踢脚线

5
回力勾

6
拍板

7
木工锤

3.2、 劳动力计划表
工种
按工程施工阶段投入劳动力情况
现场勘测
货物搬运
地板安装
踢脚安装
场地清扫 成品保护
普工

8

5
电工

1

技工
5

16
6

拟投人数
41人
7
4、工程交货仓储及配送方案
为确保本工程在要求时限内完成地板项目安装，我方将严格遵守双方协议约定供货时间实施，具体方案以下：

4.1、 交货配送：按项目要求在德国工厂生产下线，将由专业人员安排验货及货
4.2、 柜排表，集装箱柜由工厂提货运往德国不莱梅海港，后由专业海运企业选择最好海运路线运抵中国天津港，由海关检验检疫完成后出关，我方安排专业货柜物流车运往甲方指定地点。
4.3、 仓储说明：货物运抵指定地点，须确保现场整齐洁净干燥；如短时间不能安装，不许可拆开整托包装；全部货物均采取托盘储存，不可就地摆放；不可码放过高；对于长久未安装货物，我方将提供温湿度仪摆放现场，方便立即通风调整存放环境。
4.4、 依据现场实际情况，全部地板在安装前不少于48小时环境适应时间。
4.5、 货物到现场存放到甲方指定临时库房，由专员负责保管，尤其注意防火防盗防水；在安装前两日把所需地板数量由临时库房倒运到安装现场，方便地板和现场环境适应。
4.6、 分户存放，现场已含有安装条件时，依据测算面积数量，按量入户存放；存放时不得妨碍其它工种施工，避开有水或潮气大地方，搬运材料时，轻拿轻放，不得野蛮施工；
5、现场安装配合服务方案
为确保本工程在要求时限内完成地板项目安装，我方将主动配合甲方及施工方各项相关工作，具体方案以下：
5.1、 我方将组建本项目专门项目部，现场对各步骤做针对性配合服务，了解各类需要并立即处理；
5.2、 为确保本工程施工质量，安装期间，我方将设置现场技术小组，即安装督导队4名队长，安装技术组16名技术人员和一名经验丰富现场责任人时时提供支持服务；
5.3、 我方将提供该项目项目部联络簿，方便立即处理甲方或施工方所需各项服务或要求。
5.4、 我方将指派专业设计为每一个户型出具专业安装图纸，确保安装人员按图铺装；现场督导队及安装技术组将全方面配合安装人员采取隐藏式安装，即每户做到预铺排版，即铺装前拆开3至5包，进行排版，以使安装效果达成最好。
8
5.5、 我方将依据甲方要求，对现场进行安装前检验，安装中指导，安装后保护检验。
5.6、 我方根据总包总工期进度要求立即调派货物和人员，配合总工期进度要求，帮助监理方和总包做好分包各项工作。
5.7、 我方主动响应甲方监理总包方对于现场实际情况公布相关管理要求，项目管理人员和现场施工人员严格实施各项管理规章制度。
5.8、 钥匙管理，我方进场施工前，协调好相关单位，进行钥匙交接；我方接钥匙时对房间进行必需检验，存在问题立即反应并作好统计，我方施工完成交出钥匙并做统计。
5.9、 在我方地板施工完成后，立即反应到相关单位进行外观交验。

5.10、 货物供给（安装）计划表

日期

分项名称
天数
10
20
30
40
50
60
70
80
90
100
120

130

140

供货

首次安装

第二次安装

验收

保养保护

9
六 、 质量要求
为确保项目顺利经过验收并交付小业主，我们从源头材料——工艺——施工人员技术培训——交验——维修保养全过程进行质量控制。

6.1、 材料质量控制：本项目所使用地板及踢脚线为德国原装进口产品，生产商为德国汉贝格工业集团生产。德国汉贝格作为欧洲含有150年木地板生产商，拥有全球最为优异生产设备和生产工艺，HARO作为德国制造优异代表，生产每一片地板全部符合德国严格DIN标准，在中国检测HARO产品全部合格。这些全部为工程提供了可靠质量确保。

6.2、 工艺控制：琨御府项目铺装工艺采取现在最为优异悬浮铺装工艺，悬浮铺装省时省力，和地面无需连接，不破坏地暖及其它预埋管件，增强脚感。

6.3、 通常质量要求：外观无死结、划痕、腐朽、孔洞，夹皮；板面缝隙宽度〈0.5mm，板面拼缝平直〈3mm,相邻板材高差〈0.5mm,踢脚线上口平齐〈3mm，踢脚线和地板缝隙〈1mm。

6.4、 技术培训：任何高品质地板全部需要优异技术人员来安装，三分质量，七分安装，现场施工人员全部经过德国教授严格指导和技术培训；她们安装技术足以保障质量和工艺。

6.5、 我们努力是为了小业主拥有高品质地板，有了德国工厂技术和管理，还有我们施工人员严格操作，必需确保琨御府木地板工程验收合格，质量要求合格。

10

七、 质保期技术支持和维修服务方案

为确保本工程在合理使用期限内出现问题能立即、高效、高质量得四处理，全方面提升业主满意度，使甲乙方双方达成双赢局面，我方特对本工程售后服务做以下说明：
一：售后服务
1. 保修期限：保修期2年（自安装完成合格日起计算合）。
2. 本企业在甲方或使用单位通知之时起二十四小时内赶到现场查看情况，并给出处理方案。
3. 发生须紧急抢修事故如渗水、漏水、给排水、供电设施及线路出现故障、门窗开启等等影响业主正常生活情况下，我方会在甲方或使用单位通知之时起6小时内赶到现场进行处理。
4. 每个维修项目完成后，经业主、使用单位、甲方其中一方验收合格并签字确定后，方为该维修项目此次维修完成。
5. 我方承诺，不管以上质量缺点属我方责任、甲方责任或业主责任，在接到通知后，均遵守上述时间性要求不问理由地进行维修，并在维修过程中和甲方、使用单位及业主共同取证，以判定责任原因，不属我方责任，由责任方向我方支付材料及人工费用。
6. 我方将为全部住户建立档案并定时进行回访。
7. 我方将为每户提供一份纸质版《汉诺地板售后服务手册》，做为业主方保养使用依据，并提供相关保养视频文件供参考。
二：培训方案
1. 安装前，我方将派专业技术人员对施工人员进行2至3次培训，并提供安装视频文件供学习；
2. 铺装前，我方将组织两至三次安装示范培训会，并安排专业工人到现场做安装示范；并要求施工方相关施工人员、技术人员、安装人员等至现场接收相关业务培训。
3. 安装后，我方将为业主组织两次保养及使用培训，并提供《汉诺售后服务手册》供参考。

11

八、 安全、文明施工方法
（一）、安全施工方法
1、安全指标：
死亡事故为零，交通事故为零，火灾事故为零，设备事故为零。
安全生产管理目标：
以“安全第一、预防为主”为主导，强化安全生产各步骤管理，提升全员安全生产意识，创安全施工工程。
在施工过程中必需落实“安全第一，预防为主”方针，严格落实实施各项技术组织方法，切实做到安全施工，确保职员生命安全和设备不受损害。在工程进度和安全发生矛盾时，必需坚持服从安全。
2、安全确保体系
（1）、依据施工企业第一把手是安全生产第一责任人标准，企业组成以经理为首安全生产委员会，负责安全工作领导和检验督促。主管生产付经理作为企业安全生产直接责任人，负担安全生产领导责任，负责处理相关业务工作。
（2）、成立以项目经理为组长安全领导小组，项目设专职安全员，班组设兼职安全员，专、兼职安全员有职有责，严格管理。
（3）、各级安全组织必需推行职责，从方法强度、安全教育、技术交底、实施检验等步骤层层把关，纠正违章作业，消亡事故隐患。
（4）、各级施工管理人员，工程技术人员必需熟悉和工程施工相关安全规程条例，标准和规范等，各工种工人必需熟悉本工种安全技术操作规程，不然不许上岗。
（5）、安全确保体系同时也是防火确保体系，现场由项目经理兼任防火组长。
3、安全生产方法
（1）、认真落实实施安全生产方针和建设部“一标三规范”，切实加强管理，确保职员生产活动中安全和健康。
（2）、加强安全生产领导，尊重科学，严格管理，努力改善劳动条件，注意劳逸结合，制订以预防工伤事故，中毒和职业病为内容安全技术方法，并认真组织实施。
12
（3）、坚持管生产必需管安全标准，健全管理机制，建立领导和群众，专职和

兼职相结合齐抓共管安全生产确保体系，做到安全生产“层层有些人负责，
事事有些人管理”，认真落实安全生产责任制。
（4）、加强施工现场安全防护，推行优异安全技术和设备，按要求对职员进行安全增加率，奖励安全工作好人好事，并对违章指挥、违章作业给予处罚。
（5）、分项工程施工方案必需编制安全技术方法，内容要全方面，要有针对性，依据施工特点和施工季节等具体情况，提出具体内容，经审批后方可组织实施，各级管理人员必需按审批后安全技术方法组织施工、检验和落实。
（6）、各级领导、工程技术人员、生产工人等必需熟悉安全生产技术知识、条例及规程，认真做好安全技术工作，必需从思想上高度重视安全技术方法实施，认真组织人力、财力、确保安全技术方法经费落实。
（7）、在部署施工生产任务时，要做好安全技术文字交底，交接双方推行签字手续。
（8）、企业定时组织生产、安全、机械设备等部门参与联合检验，对查出隐患以书面形式通知项目经理，并限期整改完成。
（9）、项目经理依据台风、暴雨等灾难性较大气象预报，不定时地组织检验，立即排除安全上隐患；绝不能让存放在现场临时库房和户内地板水泡淋湿。
（10）、施工安全检验依据建设部《建筑施工安全检验评分标准》进行检验评定，消防、卫生、文明施工依据北京市相关要求进行检验评定。安全资料同时到位，企业每个月抽查一次。
4、安全生产具体要求
（1）、进入施工现场，必需戴好安全帽。
（2）、施工现场必需按要求设置安全标志和安全纪律牌，现场作业人员必需认真实施安全纪律。安全纪律牌和施工总平面部署图示牌对称悬挂在工地入口处。各机械设备上要明挂操作规程和操作人员标牌。垂直运输有专员指挥专员驾驶。
（3）、实施市建委要求，确保用电设备“一机一闸一漏电”。
（4）、坚持做好三级安全教育，特殊工种人员持证上岗。
13
（5）、项目经理部进行二级安全教育，内容是结合施工生产性质进行安全规章制度、施工安全用电、事故汇报等。

（6）、施工班组进行三级教育，内容是班组安全生产史、安全生产特点、现在安
全生产情况及存在问题等；常常工作地点及环境卫生要求；机械设备工具性质及安全管理知识预防事故方法。
（7）、电工作业人员必需经市劳动局及相关部门进行专门安全教育培训，经考试合格后方可特证上岗作业。
（8）、采取新施工方法、新技术和新型机电设备时，要进行新操作方法和新岗位安全知识。
（9）、安全防护物资是确保安全生产必备条件，发明良好安全环境是领导者责任， 对以安全用具必需确保有序发放和使用。
（10）、消防确保方法：现场消火栓及其它消防器材配置齐全、位置合理，应有显著警示标志，严禁挪用，确保消防道路通畅；施工现场严禁吸烟，剧毒、易燃易爆物品及施工动火必需有专员负责管理。
（二）、文明施工方法
文明施工是企业形象，施工文明程度反应企业综合管理水平，促进文明施工，必需严格根据中国行业标准《建筑施工安全检验标准》JGJ59—99要求内容实施。
1、对施工现场进行精心计划，设置施工通告牌，对施工现场进出料范围定时进行清扫。
2、建立良好工作秩序，抓好职员素质，培养和树立法制观念，遵守纪律和规章制度，施工不影响学校正常秩序。
3、依据施工平面部署图和计划，安排机械设备和材料堆放场所。材料码放要符合要求，位置合理，保持规范化、标准化，施工地点要做到活完料净。
4、合理安排施工，确保现场交通通畅。现场多种材料、机具按规格码放和停放，保持现场整齐。
5、建立文明施工、环境保护工作检验制度和奖惩制度。
14
6、夜间施工及搬运人员不得大声喧哗，噪声分贝值过大设备在晚上10点至次日7点应停止工作或采取降噪方法。
7、全体人员着装要整齐，不得赤背、穿拖鞋上岗，不许在施工现场打闹。
