机房气体消防方案
1、设计依据：
《GB 50116-1998 火灾自动报警系统设计规范》
《GB 50166- 火灾自动报警系统施工及验收规范》
《GB 16670- 柜式气体灭火装置》
《GB 50370- 气体灭火系统设计规范》
《GB 50263- 气体灭火系统施工及验收规范》
《GB 50045-1995 高层民用建筑设计防火规范（）》
《GB 50016— 建筑设计防火规范》
2、设计说明
该系统设计为无管网七氟丙烷全淹没灭火系统，设计灭火浓度为8%。该系统共分一个保护区。当保护区有火警时进行保护，七氟丙烷灭火剂喷放时间为10秒。当保护区内有火警时，保护区内报警器报警，30秒后开始向保护区内喷气，
本系统在每个保护区内设置烟感及温感。当有火情时，烟感报警，同时室内声光讯响器报警，保护区内人员开始疏散，当温感报警30秒后，开始向保护区喷气，同时保护区门口放气指示灯点亮，警告人员不得入内。如在火情时，报警系统出现故障，可经过保护区门口紧急起停按钮，手动按下进行人工放气。如出现误报警状态，也可经过该按钮，停止向保护区放气。
本系统在大楼内独立成一系统，但能够向大楼消防系统提供报警信号、故障信号和放气信号
本系统保护区周围围墙应该在上至楼板，下至地板。每个保护区出入口，应设置常闭防火门，并应随时能从内部打开。
我们推荐采取气体消防系统，这么对设备损害最小，而且也有很好消防效果。

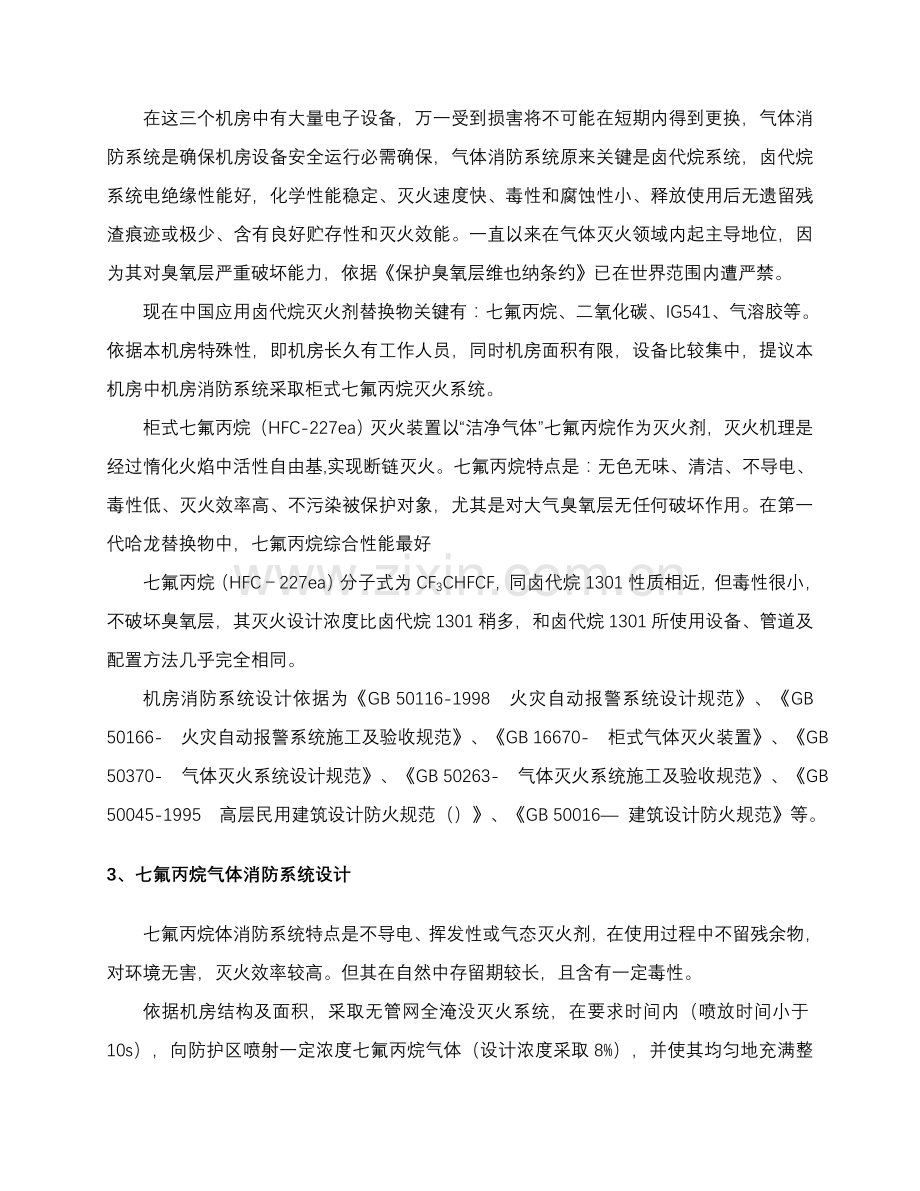

在这三个机房中有大量电子设备，万一受到损害将不可能在短期内得到更换，气体消防系统是确保机房设备安全运行必需确保，气体消防系统原来关键是卤代烷系统，卤代烷系统电绝缘性能好，化学性能稳定、灭火速度快、毒性和腐蚀性小、释放使用后无遗留残渣痕迹或极少、含有良好贮存性和灭火效能。一直以来在气体灭火领域内起主导地位，因为其对臭氧层严重破坏能力，依据《保护臭氧层维也纳条约》已在世界范围内遭严禁。
现在中国应用卤代烷灭火剂替换物关键有：七氟丙烷、二氧化碳、IG541、气溶胶等。依据本机房特殊性，即机房长久有工作人员，同时机房面积有限，设备比较集中，提议本机房中机房消防系统采取柜式七氟丙烷灭火系统。
柜式七氟丙烷（HFC-227ea）灭火装置以“洁净气体”七氟丙烷作为灭火剂，灭火机理是经过惰化火焰中活性自由基,实现断链灭火。七氟丙烷特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，尤其是对大气臭氧层无任何破坏作用。在第一代哈龙替换物中，七氟丙烷综合性能最好
七氟丙烷（HFC－227ea）分子式为CF3CHFCF，同卤代烷1301性质相近，但毒性很小，不破坏臭氧层，其灭火设计浓度比卤代烷1301稍多，和卤代烷1301所使用设备、管道及配置方法几乎完全相同。
机房消防系统设计依据为《GB 50116-1998 火灾自动报警系统设计规范》、《GB 50166- 火灾自动报警系统施工及验收规范》、《GB 16670- 柜式气体灭火装置》、《GB 50370- 气体灭火系统设计规范》、《GB 50263- 气体灭火系统施工及验收规范》、《GB 50045-1995 高层民用建筑设计防火规范（）》、《GB 50016— 建筑设计防火规范》等。
3、七氟丙烷气体消防系统设计
七氟丙烷体消防系统特点是不导电、挥发性或气态灭火剂，在使用过程中不留残余物，对环境无害，灭火效率较高。但其在自然中存留期较长，且含有一定毒性。
依据机房结构及面积，采取无管网全淹没灭火系统，在要求时间内（喷放时间小于10s），向防护区喷射一定浓度七氟丙烷气体（设计浓度采取8%），并使其均匀地充满整个防护区。
柜式七氟丙烷气体灭火系统关键由气体贮存装置、喷嘴、喷射短管、灭火剂储存放存容器、容器阀等组成。
机房内设有火灾自动灭火控制系统，实现联动控制，火灾自动灭火控制系统采取中国电子科技集团企业第四十一研究所蚌埠依爱消防电子有限责任企业生产EI-6001QT气体灭火控制器，含有火灾报警、紧急开启、自动／手动转换等功效；并可向消防中心传送一次火警、故障、自动／手动转换及灭火开启等信号。
EI-6001QT气体灭火控制器基础功效
· 能以两总线制方法挂接本企业生产EI6000系列智能感烟、感温火灾探测器，亦可经过中继模块挂接非编码感烟、感温火灾探测器，接收探测器火警信号。
· 含有4个独立灭火控制区，每区可接1只J-EI6132型气体输入输出模块，经过该模块连接选择阀、声光报警器、放气门灯、气体喷洒压力开关等现场设备；经过区控板内部继电器直接控制放气阀输出。每区含有1个紧急开启按钮，可手动直接开启放气阀。
· 每个灭火区含有“开启”和“停止”按键，当许可操作时，按下“开启”键，声光警报装置立即开启，放气阀延时开启；对于正在延时开启设备，这时若按下“停止”键，可使设备停止工作，从而避免因误报警而造成损失(注：对于延时抵达后已开启设备，不能停止)。
· 能经过气体输入输出模块接收灭火现场“紧急开启”信号，使声光报警器立即开启，放气阀延时开启；能接收现场“紧急停止”信号，使本区设备立即停止。
· 每个灭火区含有“声光启”和“声光停”按键，当许可操作时，按下“声光启”键，可立即开启声光报警器；按下“声光停”键，则立即停止声光报警器。
· 能经过气体输入输出模块接收气体喷洒反馈信号，发出喷洒报警声，并可依据喷洒反馈信号点亮现场放气指示灯。
· 气体喷洒控制阀自动开启延时时间可依据需要在0～30秒内任意设置。
· 含有火警状态、故障状态信号输出，并可经过气体输入输出模块接收远程手动/自动控制信号。
· 含有故障报警功效，能自动检测总线及部件故障、放气阀断线短路故障及声光报警器连线短路断路故障，能检测主电(交流电源)故障和备电(蓄电池)故障，全部故障均含有声光指示。
· 能进行主、备电自动切换，备电含有欠压保护功效，避免蓄电池因放电过分而损坏。
· 含有历史统计存放功效，可自动保留火警、故障、联动、操作等信息。
· 含有网络通讯功效，可经过依爱网EINet®和集中型火灾报警控制器联网，自动上传火灾报警和气体灭火联动信息。
机房内设有二路控测回路，采取烟、温两种不一样类型探测器进行复合探测，系统只有在两个独立火灾信号确定后才能开启，以预防误工作，火灾自动灭火控制系统还含有和空调通风系统联动控制功效，在灭火系统开启之前可自动关停空通风系统。
火灾自动灭火控制系统有自动及手动二种开启控制方法，在自动开启控制方法下，延时时间可调定为20-30S，提供工作人员撤离时间，和判定是否需要开启七氟丙烷灭火系统，实现手动紧急停止。在手动开启控制方法下，当机房发生火灾时，可按紧急开启按钮，开启七氟丙烷灭火装置，实施灭火。
机房内还设有应急照明和疏散指示标志，并入口处设有火灾声光报警器和灭火剂喷放指示门灯，以提醒机房内人员快速撤离防护区，以免受到火灾或灭火剂危害。
柜式七氟丙烷灭火装置采取长沙磐龙系统设备生产GQQ型七氟丙烷灭火装置，该装置经过了国家固定灭火系统和耐火构件质量监督检验中心型式检验，符合《GB16670-柜式气体灭火装置》
柜式七氟丙烷气体灭火系统产品实物图以下：

柜式七氟丙烷灭火装置是一个无管网灭火设备，含有安装灵巧方便、外形美观、灭火剂无管网损失、灭火效能高、速度快、无污染等特点。火灾发生时，本装置可直接向所在空间内自动喷洒灭火剂，方便快捷。
柜式七氟丙烷灭火装置不用设置专用瓶组间，整个柜体设置在防护区内，适适用于计算机房、档案馆、珍贵物品库、电讯中心等较小空间消防保护。几台联用也能够保护较大空间。本装置能够和消防控制中心相联，也能够单独配装自动灭火控制器，自成系统，给用户以灵活、方便选择。
对防护区要求
1）防护区最低环境温度不应低于0℃.
2）防护区维护结构及门窗耐火极限均不应低于0.5h；吊顶耐火极限不应低于0.25h。
3）防护区维护结构承受内压许可压强，不宜低于1.2kPa。
4）防护区灭火时应保持封闭条件，除泄压口以外开口，和用于该防护区通风机和通风管道中防火阀，在喷放七氟丙烷前，应做到关闭。
4、安装示意图

单瓶组安装示意图

5、七氟丙烷（HFC-227）灭火装置工作步骤图
火 警
火灾探测器
人员发觉
气体手动
机械应急手动
气体灭火控制器
火警显示（声光报警）
延时
设备联动（关闭电源、风机、防火阀
人员撤离
开启电磁阀、瓶头阀
灭火剂喷射
灭火
喷放显示

6、柜式七氟丙烷气体灭火装置工作原理
柜式七氟丙烷气体灭火装置工作原理图以下。

1.紧急启停按钮
2.放气指示灯
3.光报警器
4.声报警器
5电气控制线路
6.火灾探测器
7.喷嘴
8.信号反馈装置
9.集流管
10.灭火剂管路单向阀
11.高压软管
12.灭火剂容器阀
13.机械应急开启把手
14.柜体
15.灭火剂储存容器
16. 报警灭火控制器

柜式装置工作原理图

柜式七氟丙烷灭火装置有三种控制方法：自动控制方法、电气控制方法、机械应急手动控制方法。
1.自动控制方法：控制器上控制方法选择开关，置于“自动”位置时，灭火装置处于自动控制状态。当只有一个探测器发出火灾信号时，控制器即发出异常声光信号，通知有异常情况发生，而并不开启灭火装置；当两种探测器同时发出火灾信号时，探测器会发出火灾声光报警，通知火灾发生，请相关人员撤离现场，并向控制中心发出火灾信号，控制器发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，发出灭火指令，打开电磁阀，释放灭火剂实施灭火。
为预防因探测器误动作引发灭火剂释放，或火灾较小值班人员能自行扑灭等在报警过程中发觉不需开启灭火装置情况，或按下手动控制盒内或控制器上紧急停止按钮，阻止控制器灭火指令发出，不开启灭火装置，以免造成无须要浪费和混乱。
2.电气手动控制方法：将控制器上控制方法选择开磁置于“手动”位置时，灭火装置处于电气手动控制状态。在该控制方法下，当探测器发出火灾信号时，控制器发出火灾声光报警，但并不开启灭火装置。工作人员可经过按下“紧急开启”按钮，开启灭火装置，实施灭火。
3.机械应急手动控制方法：当控制系统失效时，经过机械应急手动开启灭火装置，实施灭火。
7、柜式七氟丙烷灭火装置安装调试及使用
1.柜式七氟丙烷灭火装置安装场所应符合下列要求：
1.1安装场所环境温度要求： 0~50℃。
1.2安装场所湿度要求：相对湿度≤95％（40±2℃）通风良好。
1.3安装场所环境空气中不应有易爆、导电尘埃及含有腐蚀性有害物质。
1.4安装场所应能提供专用电源DC24V。
2.柜式七氟丙烷灭火装置安装、调试要求：
2.1搬运应做到轻装、轻御，预防碰撞、震动、倒置、卧置及倾斜。
2.2安装位置应远离热源，且应不易受到震动和碰撞。安装时，应避免碰撞损坏，影响使用；安装后，各部件应平稳牢靠。
2.3箱体正面操作距离不宜小于1.0m；装置瓶组压力表应朝向操作面。
2.4安装、调试步骤；
2.4.1从箱体内取出连接管路、管接件及喷嘴，安装到位。要求连接牢靠，螺纹连接处可加裹生料带辅助密封。
2.4.2根听说明书中说明，将气体灭火控制器、联动设备等外围设备连接好，并检验线路连接是否正确。注意：此时不能接上电磁阀，电磁阀用1K电阻替换。
2.4.3控制器调试完好后，方可去除1K电阻，将电磁阀接上。
2.4.4整个系统调试完成，将系统复位。当保护区内无人值班或工作，控制器应置于自动工作状态。当保护区内有些人值班或工作时，控制器应置于手动工作状态。
2.4.5应将瓶头阀固定套拆除,装置即可投入使用。
3.依据国家标准《气体灭火系统施工及验收规范》要求，柜式七氟丙烷灭火装置安装和调试、使用应由经过培训专业人员从事。安装和调试使用本装置专业人员，应熟悉本装置工作原理、基础结构、工作性能、动作程序及各部件结构和工作状态。无关人员不应接触，以免发生意外情况。
4.本装置充装灭火剂压力检测：
先将瓶头阀紧定螺钉旋紧，再将瓶头阀充装口端盖旋开，和灭火剂源相接，即可充装。充装到所需剂量后，停止充装。
瓶头阀、电磁阀上装有压力表，可检验灭火剂储瓶中压力情况，立即发觉泄漏，立即维修或补充。
充装工作必需由专业人员进行。
5.装置灭火剂喷射前，全部在场人员应在延时时间内撤离现场。灭火完成后，提议首先开启风机，将废气排出后，工作人员方可进入现场。
6.装置需要更换膜片时，必需由我企业提供和原膜片型号相同，且经试验合格膜片，不能随意代用。
8、柜式七氟丙烷灭火装置维护和保养
1.柜式七氟丙烷灭火装置自动化程度高，步骤多，密封性能要求严格，所以必需建立对应维护保养制度，并有专员负责进行常常性维护、检验，以保持良好工作状态。
2.维护人员必需熟悉本装置结构原理、工作性能、关键技术参数、动作程序及各部件结构原理、拆装工艺。必需时，可来我企业培训。
3.每个月应检验装置灭火剂储存量。
3.1当灭火剂储瓶压力表指示值在绿色示值区内，可认为灭火剂储量正常；若发觉灭火剂储瓶压力表指示值低于绿色示值区，检验钢瓶是否泄漏，若泄漏则立即和本企业联络。
3.2随环境温度改变灭火剂储瓶压力会有对应改变，属正常现象，只要灭火剂储瓶压力表指示值在绿色示值范围内，则储瓶压力正常。
3.4充装灭火剂应由专业人员进行。重新充装时应和我企业联络。
4.每个月应对装置各部件进行检验，若发觉有故障现象，应立即维修，必需时可通知我企业来人维修。
5.每十二个月应进行系统功效调试。
6.每十二个月应对装置电磁阀进行动作试验：将电磁阀上部电磁驱动器卸下，用控制器本身控制线路进行通电，电磁阀开启器应开启正常，方可继续使用。若发生故障应立即维修或给予更换。
7.每五年应对装置灭火剂储瓶进行强度试验及密封性能试验，试验合格方可继续使用。同时，应对装置瓶头阀、电磁阀进行强度和密封性能试验，试验合格方可继续使用。
8.应常常检验装置工作状态，尤其是在装置喷放后，应进行复位。
8.1复位气体灭火控制器；
8.2复位压力信号器；
8.3复位动作后瓶头阀：应扳动手柄，使转轴压住压臂，瓶头阀即复位；进行密封试验，重新充装灭火剂。
9.维护检验、保养、维护和试验必需做具体统计，存在不能处理问题应立即通知我企业，方便取得帮助。
