消防综合项目施工关键技术标.doc

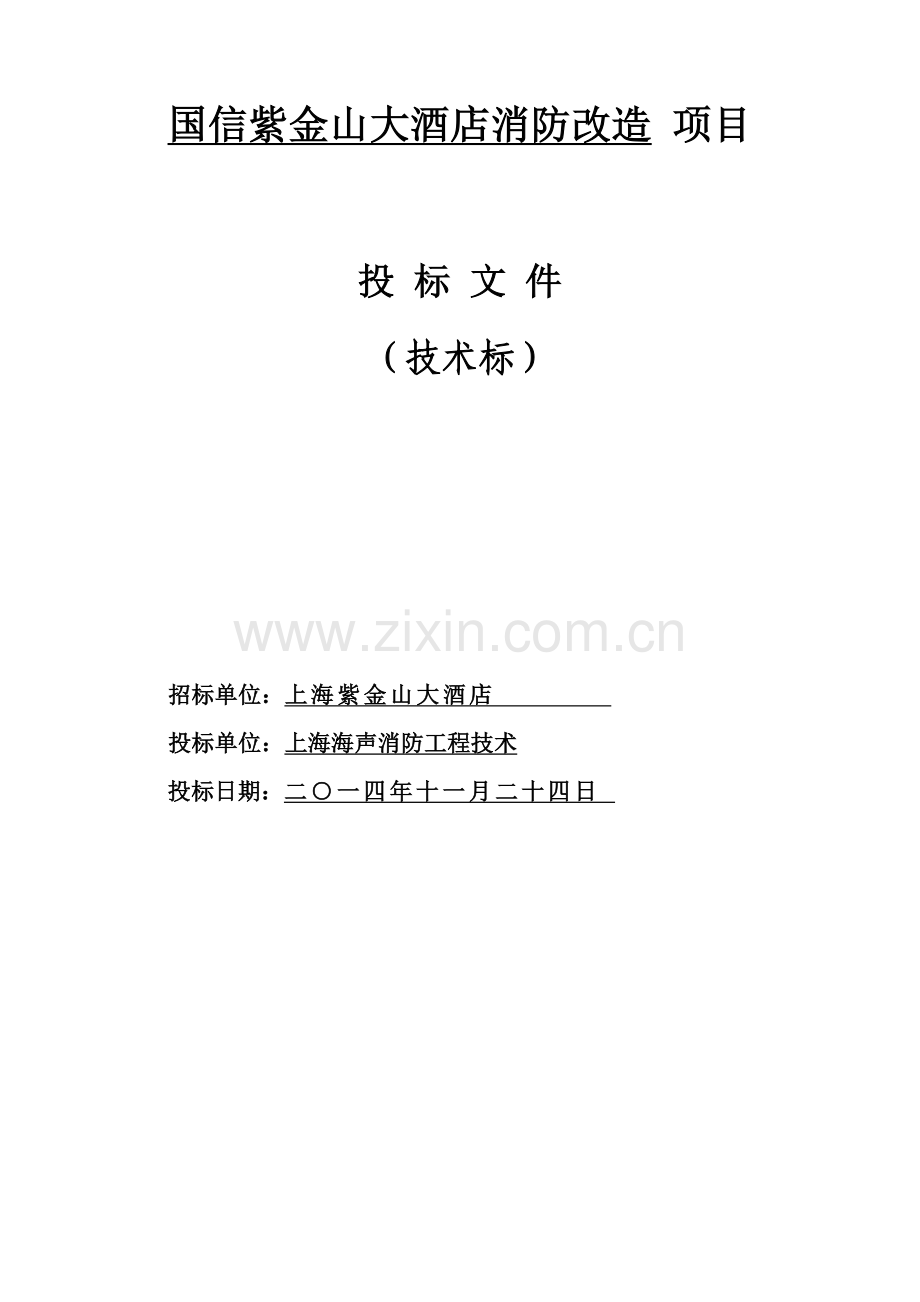

国信紫金山大酒店消防改造 项目 投 标 文 件（技术标）招标单位：上海紫金山大酒店 投标单位：上海海声消防工程技术投标日期：二一四年十一月二十四日 目录一、 施工组织设计 工程概况 方案编制说明、施工方案及技术方法 质量确保方法和创优计划 施工确保方法（包含关键施工机械设备、劳动力需求计划及确保方法、 材料设备进场计划及其确保方法） 施工场地治安保卫管理计划 施工环境保护方法计划 冬季和雨季施工方案 成品保护和工程保修工作管理方法和承诺 施工安全方法 进场材料安装及成品保护方法二、 施工质量、工期控制及确保方法三、 文明施工确保方法四、 质量微弱步骤预防方法五、 项目管理机构及管理体系六、 施工风险应急预案七、 施工进度计划表八、 施工协调管理方法（包含对总包管理、发包人、监理及设计人配合）九、 消防完工资料移交清单一、 施工组织计划工程概况紫金山大酒店在东方路778号，是一幢集五星级酒店和办公为一体超高层建筑，整个建筑由地下3层和地上43层组成，总面积约为8万平方。整个大楼消防设备因为年代已久，很多设施设备也因原生产厂家倒闭或原生产厂家设备更新，淘汰旧机型而使设备无法维修，造成大楼消防报警系统安全隐患重重。 紫金山大酒店消防系统由火灾自动报警系统、消火栓系统、喷淋系统和气体灭火系统组成。现在也是此次需改造火灾报警系统有9台不一样型号主机组成。分别是松江厂生产1501/1811型 4台；1501型中央机1台；1501型壁挂机1台；3101B型壁挂机1台；日环仪器厂（已倒闭）生产气体灭火控制器2台。整个系统内回路配置混乱，线路老化，依据贵酒店特殊情况，结合以往施工经验，在改造施工过程中，将制订适合贵酒店施工方案，确保系统不间断运行，确保原保护面积范围内正常监控。具体施工方案以下：因整个大楼分为酒店和办公二大区域。先将报警系统主干线按现行消防规范分区域重新检测。为了不影响酒店正常营业和住店客人休息，酒店部分施工须在酒店工程部和其它部门协调下，天天空置一个层面客房，按空置楼层，每一天一个层面进行拆除安装施工。办公区域施工可依据办公时间每二天一个层面进行拆除安装施工。酒店大厅施工需和工程部协调安排在22点以后施工。因原有回来配置较混乱，不利于火灾报警点快速确定，须对原有回路要重新配置。在确保原系统正常运行前提下，检测后，安装新设备，新设备调试合格后，按区域逐层进行新、旧系统切换。更换全部楼层显示器。取消中央机。取消1501壁挂机。将原有4台1501型主机、1台中央机、1台壁挂机合并为2台3208型主机。增加一台控制器作为气体灭火控制器。增加CRT监管软件。用1825控制模块和1807多线模块分别替换原系统中已不再使用双切换盒等模块。结合送风、排风、消防水系统、强电、空调、电梯等相关联动点，设置联动控制点。最终整个系统调试。编 制 说 明本施工组织计划编制目标是：为国信紫金山大酒店消防改造项目施工阶段提供较为完整纲领性技术文件，我们将在此基础上进行深化，用以指导工程施工和管理，确保优质、高速、安全、文明地完成该工程改造任务。一、 编制依据：1、 业主提供分部分项工程量清单2、 现行建筑、安装等劳动定额3、 引用企业ISO9001质量确保手册和相关程序文件和相关作业指导书二、 拟使用国家及行业标准规范清单： 1、高层民用建筑设计防火规范（GB50045-95）()2、建筑设计防火规范（GBJ16-87）（） 3、民用建筑水消防灭火系统技术规程（DGJ08-94-） 4、汽车库、修车库、停车场设计防火规范（GB50067-97） 5、建筑工程施工质量验收统一标准（GB50300-） 6、自动喷水灭火系统设计规范（GB50084-）() 7、自动喷水灭火系统施工及验收规范（GB50261-） 8、火灾自动报警系统设计规范（GB50116-）9、火灾自动报警系施工及验收规范（GB50166-）10、其它和消防工程设计相关现行有效国家标准及要求等11、国家级各部委、地方政府各部门下发现行有效法律、法规、部门规章、实施条例及相关措施等三、 派驻本工程施工队伍： 依据本工程特点，我们将选派施工经验丰富优异项目经理为本项目经理，组建强有力项目管理班子进驻施工现场，项目经理部内设置项目工程师及相关管理人员，各司其职，各负其责一起接收业主及监理单位现场监督，建立严格质安确保体系，以确保工期和质量。施工方案及技术方法依据本项目标特点，可分为四个阶段：即施工准备阶段、施工阶段、调试阶段和完工验收阶段。检测验收联动调试回路调试报警设备安装材料进场准备设备开箱验收工程管线敷设 第一阶段：施工准备阶段1、 施工物质及材料准备消防工程使用设备和材料有两种类型：即消防专用产品和通用产品。在设备进场前，一定要严格把关，产品必需符合国家标准或行业标准，规格型号符合设计要求，证书齐全，包装完好。开工前编制好原材料采购供给计划。2、 技术准备由项目经理组织相关施工、技术、质量、管理人员认真研究施工图纸和相关施工规范、操作规程。并依据本工程特点，编制施工方案及施工工艺要求。3、 组织机构准备 组织机构设置是项目目标能否实现决定性原因，组织分工反应了一个组织系统中各子系统工作任务分工和管理职能分工，在确保推行必需职能前提下，简化机构，降低层次，提升项目管理整体素质，达成管理要求最终目标。4、 劳动力准备本企业有强有力管理人员作后盾，有专业设计、施工队伍作确保，完全能够胜任多种规模工程施工。第二阶段：施工阶段1.火灾报警系统施工工艺：依据施工设计图纸及工程特点，合理安排施工工序。扫管-穿线准备-穿平层支路线-穿竖井内根本-摇测绝缘-设备安装-部分调试-系统调试2. 关键分项工程施工方法1)火灾探测器安装A、点型火灾探测器安装位置，应符合下列要求：探测器至墙壁、梁边水平距离，不应小于0.5M。探测器周围0.5m内，不应有遮挡物。探测器至空调送风口边水平距离，不应小于1.5m；至多孔送风顶棚孔口水平距离，不应小于0.5m。在宽度小于3m内走道顶棚上设置探测器时，宜居中部署。感温探测器安装间距，不应超出10m；感烟探测器安装间距，不应超出15m。探测器距端墙距离，不应大于探测器安装间距二分之一。探测器宜水平安装，当必需倾斜安装时，倾斜角度应大于45。B、探测器底座应固定牢靠，其导线连接必需可靠压接或焊接。当采取焊接时，不得使用带腐蚀性助焊剂。C、探测器“+”线应为红色，“-”线应为蓝色，其它线应依据不一样用途采取其颜色区分。但同一工程中相同用途导线颜色应一致。D、探测器底座外接导线，应留有大于15cm余量，入端处应有显著标志。E、探测器底座穿线孔宜封堵，安装完成后探测器底座应采取保护方法.F 、探测器确实定灯，应面向便于人员观察关键入口方向。探测器在立即调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀方法。2）手动火灾报警按钮安装手动火灾报警按钮，应安装在墙上距地（楼）面高度1.31.5m处。手动火灾报警按钮，应安装牢靠，并不得倾斜。C. 手动火灾报警按钮外导线，应留有大于10cm余量，且在其端部应有显著标志。3）火灾报警控制器安装火灾报警控制器（以下简称控制器）在墙上安装时，其底边距地（楼）面高度不应小于1.5m；落地安装时，其底宜高出地坪0.10.2m。控制器应安装牢靠，不得倾斜。安装在轻质墙上时，应采取加固方法。引入控制器电缆或导线，应符合下列要求：配线应整齐，避免交叉，并应固定牢靠；电缆芯线所配导线端部，均应标明编号，并和图纸一致，迹清楚不易退色；端子板每个接线端，接线不得超出2根；电缆芯和导线，应留有大于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。控制器主电源引入线，应直接和消防电源连接，严禁使用电源插头。主电源应有明标志。E、控制器接地，庆牢靠，并有显著标志。4）消防控制设备安装A、消防控制设备在安装前，应进行功效检验，不合格者，不得安装。B、消防控制设备外接导线，当采取金属软管作套管时，其长度不宜大于2M，且应采取管卡固定，其固定点间间距不应大于0.5M, 金属软管和消防控制设备接线盒,应采取锁母固定,并应依据要求接地。C、控制设备外接导线端部，应有显著标志。D、防控制设备内不一样工作电压等级，不一样电压类别端子，应分开，并有显著标志。5)端子箱接线 电线敷设完成后，进入接线调试阶段，端子箱及设备在接线时，要严格按系统图、接线图、原理图施工。引入箱、柜电缆应排列整齐，编号清楚，避免交叉并应固定牢靠，不使所接端子及端子板受到机械应力。盘（柜）内电线，应按垂直或水平有规律配置，不得任意歪斜交叉连接，导线绝缘良好，无损坏，备用芯长度应留有合适余量。电线端部应标明其回路编号、编号应正确，字迹清楚不易脱色。芯线和端子连接采取压接钳压接或灌锡焊接，确保牢靠，接触可靠，连接螺栓长度要合适，通常在压紧后螺杆露出螺帽1.5-3扣为宜。电缆线路和设备连接时，采取相同材质，规格接线端子连接。盘箱接线结束后，要对已接线仔细检验确保无误。盘箱接线结束后，清理洁净、避免遗留工具及其它物品在盘、柜内，引发柜盘短路、接地，同时作好柜（盘）进线孔洞封堵。3. 系统接地装置安装和测试A)工作接地线应采取铜芯绝缘导线或电缆，不得利用镀锌扁钢或金属软管。B)由消防控制室引至接地体工作接地线，在经过墙壁时，应穿入钢管或其它坚固保护管。C)工作接地线和保护接地线，必需分开，保护接地线导体不得利用金属软管。D)接地装置施工完成后，应立即作隐蔽工程验收。E)验收包含下列内容：测量接地电阻，并作统计；查验提交技术文件；审查施工质量。4.火灾报警系统施工规范：火灾报警系统传输线路采取铜芯绝缘导线或铜芯电缆，电压等级不低于250V。报警系统传输线路采取绝缘导线，采取金属管和封闭式线槽保护方法。c.消防控制、通讯和报警线路采取管金属保护，明敷时在金属管上采取防火保护方法，明敷时保护层厚度大于3mm。d.不一样系统、不一样电压、不一样电流类别线路，不穿在同一根管内或线槽同一槽孔内。e.弱电线路电缆竖井和强电线路竖井要分别设置。f.报警系统传输线路选择不一样颜色绝缘导线，同一工程中相同线别绝缘颜色一致，接线端子应设置标志。g.安装线槽时，每隔1.01.5M设置吊点或支点。h.管线经过建筑物变形缝（包含沉静降缝、伸缩缝、抗震缝等）处采取赔偿方法（加装接线盒），在导线跨越变形缝两侧应固定，并留有合适余量。i.导线穿管后，在管口处安装护套，避免导线绝缘层被管口刮伤，影响绝缘。j.施工中所用金属软管不得大于1M，而且金属软管不可作为接地导体。k.探测器底座安装应牢靠，探测器必需在调试时方可安装以避免造成探测器损坏。l.消防控制室外设备接地电阻值： 工作接地电阻值小于4W 联合接地电阻值小于1W 消控中心引至接地体接地干线采取截面16MM2铜芯绝缘导线或电缆。 控制室接地线到消防设备接地线采取截面4MM2铜芯绝缘软线。m.金属管内绝缘导线对地绝缘电阻必需大于20兆欧。 注意事项：2. 本报警联动控制系统布线为技状布线，布线方法分两种：a. 报警联动共线式：报警及联动设备共用二总线。b. 报警联动分线式：报警二总线，联动四总线。但不管上述那个布线方法，必需遵照一个标准是从端子箱并线，其它始设备，然后再有起始端出线至下一个设备，直至最终终端，尽可能避免在中途需顶过线盒并线，方便于维修，并能确保整个线路正常运行。5.火灾报警系统联动调试方案：a.调试前准备火灾自动报警系统调试，应在建筑内部装修和系统施工结束后进行。1. 调试前施工人员应向调试人员提交完工图、设计变更统计、施工统计（包含隐蔽工程验收统计），检验统计（包含绝缘电阻、接地电阻测试统计）、完工汇报。2. 调试责任人必需由有资格专业技术人员担任。其资格审查由公安消防监督机构负责。b.调试机具压线钳子、电工工具、高凳、工具袋、工具箱、万能表、兆欧表、试铃、对讲电话、步话机、试烟器、手提电吹风机等机具c.系统调试1. 按设计要求查验，设备规格、型号、备品、备件等。2. 按火灾自动报警系统施工及验收规范要求检验系统施工质量。对属于施工中出现问题，应会同相关单位协商处理，并有文字统计。3. 检验检验系统线路配线、接线、线路电阻、绝缘电阻，接地电阻、终端电阻、线号、接地、线颜色等是否符合设计和规范要求，发觉错线、开路、短路等达不到要求应立即处理，排除故障。4. 火灾报警系统应先分别对探测器、消防控制设备等逐一进行单机通电检验试验。单机检验试验合格，进行系统调试，报警控制器通电接入系统做火灾报警自检功效、消音、复位功效、故障报警功效、火灾优先功效、报警记忆功效、电源自动转换和备用电源自动充电功效、备用电源欠压和过压报警功效等功效检验。在通电检验中上述全部功效全部必需符合条例GB4717 火灾报警控制器通用技术条件要求。5. 按设计要求分别用主电源和备用电源供电，逐一逐项检验试验火灾报警系统多种控制功效和联动功效，其控制功效和联动功效应正常。6. 检验主电源：火灾自动报警系统主电源和备用电源，其容量应符合相关 国家标准要求，备用电源连续充放电三次应正常，主电源、备用电源转换应正常。7. 系统控制功效调试后应用专用加烟加温等试验器，应分别对各类探测器逐一试验，动作无误后可投入运行。8. 对于其它外控设备调试，应达成对应消防规范。火灾自动报警系统及其联动设备动作响应时间不应超出 120s。l 火灾报警后，联动设备控制应符合下列要求：常开防火门连锁应释放，自动关闭。门禁系统应全部解禁。l 火灾确定后，联动设备控制应符合下列要求：1）应切断对应防火分区空调系统。和空调回风系统共用风管排烟系统，应在 15s内关闭对应通风、空调机组及前端风阀，开启对应排烟分区排烟风机及对应排烟口。设有机械补风排烟系统，应开启对应区域补风设施。2）用作防火分隔用防火卷帘应下降到底，但疏散通道上防火卷帘在感烟探测器动作后卷帘下降至距地（楼）面 1.8m高度，待感温探测器动作后卷帘才下降到底。3）对应防火分区非消防电源应切断，消防电源不得受影响。4）接通警报系统和应急广播，其次序应符合规范要求。应急广播应能自动播放引导人员安全疏散内容。5）消防控制室内应能经过按钮人工选择楼层（防火分区）开启应急广播，进行人工播音或播放录音。消防控制室门口外宜设音量监听用应急广播扬声器。消防控制器停机时，消防控制室内应能手动直接控制消防水泵运行。l 消防控制室内，应设能报城市“ 119 ”通信设备及和消防泵房等处通话固定通信设备。消防电话通话声音应清楚。自动喷淋灭火系统、消火栓系统施工方法：1. 自动喷淋灭火系统、消火栓系统说明：a. 管网：管材采取热镀钢管，管径小于100mm 时采取丝扣连接。当管径大于等于100mm 时采取沟槽连接。喷淋管管径按以下标准设定：喷头数管径喷头数管径1DN259-12DN652-3DN3213-32DN804DN4033-64DN1005-8DN5064以上DN150b. 系统组件：每层或单独防火分区设水流指示器，水流指示器前端设信号阀、报警阀组前后均采取信号阀,安装时应使水流方向一致。2. 预留、预埋阶段施工：a. 消防预留、预埋阶段施工，应依据设计图纸和土建施工亲密配合。b. 预留、预埋要查对好位置、尺寸、标高。做好套管及固定，打灰时设置专员监查，以免产生位移，确保无误并应做好自检、预检、隐检统计，经监理验收合格后方可进入下道工序。c. 设备基础要依据施工进度和土建施工配合，并做好全部管道设备安装。3. 自动喷淋灭火系统、消火栓系统施工工艺过程：a. 依据施工设计图纸及工程特点，合理安排施工工序。管件及支架预制管件丝扣加工管道支架安装干管安装支管安装管道试压管道冲洗喷头及设备安装系统调试系统验收b. 施工准备：熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉或排列不妥，立即和设计人员研究处理，办理洽商手续。检验预埋或预留是否正确，需临时开凿应和设计师协商好，经其同意后方可进行。c. 管件加工：1） 材料、设备进场时必需报监理检验合格后方可使用。2） 干管采取分段施工，由下而上秩序施工。3） 支管采取各层支管集中预制，现场安装施工方法。d. 沟槽式管道连接件加工要求（特殊工序）：本工程自动水喷洒系统，按设计要求大于等于DN100 管道采取沟槽式机械管件连接方法，其具体施工方法以下：1） 检验滚沟槽机上下滚轮和限位，调整螺母刻度，必需和需加工钢管尺寸相符，接电源打开开关，试机运转是否正常。2） 检验钢管末端，断面和管道轴线必需垂直，无裂痕，无毛边，以确保加工后管道沟槽合格。3） 把钢管插入下滚轮，注意一定要到位，保持平行，如钢管太长，应在另一段架上支架。4） 把液压泵上卸压螺母顺时针拧紧，操作液压手柄到到上滚轮压住钢管，打开脚蹋开关，操纵杆继续均匀往下压，尤其对镀锌管十分关键，上滚轮则向下运行，一直压到槽机上部限位螺母到位为止，此时，操纵杆应有很大阻力，然后让机器在转动一到两周，在关闭开关，松开液压泵上卸压螺母，上滚轮则自动上升。5） 用卷尺或游标卡尺检验压槽后沟槽尺寸是否符合标准，如不合格可调整压槽机上面限位，调整螺母，往上调则沟槽深，往下调则沟槽浅，然后在加工，直到同要求尺寸相符。6） 钢管加工沟槽完成后开始系统安装，检验已加工好钢管端部和要安装管件部应无裂痕、无突起、压痕及毛边以确保密封效果。管端到凹槽应光滑，如有松散油漆、铁屑、污物、碎片、油脂和铁锈等杂质须除去。e. 管道支架、吊架安装：1） 管道支架、吊架安装位置，不应防碍喷头喷水效果，它们和喷头之间距离不宜小于300mm，和末端喷头距离不宜大于750mm。配水干管每15 米和管径大于50mm 管道拐弯处设一个防晃支架。配水支管上每一直管段，相邻两喷头之间管段设置吊架均不宜少于1 个，当喷头之间距离小于1.8 m 时可隔段设置，但吊架间距不宜大于3 m。每一配水支管宜设一个防晃支架。2） 自动喷水灭火系统管道支吊架选材及做法应满足施工图册要求，支吊架最大间距符合下列要求：公称直径（mm）253240506580100125150200距离（m）3.54.04.55.06.08.08.57.08.09.53） 立管暗装在竖井内时，在管井内预埋铁件上安装卡架固定，安装位置距地面或楼面距离宜为1.51.8m。4） 水平安装管道卡架通常以吊架为主，每段干管应设1个防晃支架。管道改变方向时，应增设防晃支架。5） 沟槽式连接支吊架安装：管道支吊架安装；沟槽式管道连接其卡箍式管接头含有一定轴向伸缩量和轴向偏转角，故支吊架不仅要消除不合适应力作用在管道、接头和其它部件上，还要使其需要活动管道仍可移动。为达成此要求，支吊架应间最大间距应符合以下标准公称管径DN（mm）刚性接头每根管吊架数柔性接头每根管吊架数6 m 长管9 m 长管6 m 长管9 m 长管802323100232312523231502323200232325023233002323f. 管网安装:1) 自动喷水灭火系统管材应依据设计要求，采取镀锌钢管及管件，当管子公称直径小于100 mm 时，应采取螺纹连接；当管子公称直径大于或等于100 mm 时，采取沟槽式卡箍柔性管接头连接。2) 安装前进场设备材料检验：进场设备材料规格、型号应满足设计要求：外观整齐，无缺损、变形及锈蚀；镀锌或涂漆均匀无脱落；法兰密封面应完整光洁，无毛刺及径向沟槽；丝扣完好无损伤；水泵盘车应灵活无阻滞及异常声响；设备配件应齐全；报警阀及各类阀门逐一进行渗漏试验，喷头按一定百分比抽样检验，其强度、严密性试验结果应满足施工验收规范要求。报验材料应含有立案管理手册复印件.3) 管网安装前应校直管子并清除内部杂物，停止安装时已安装管道出口应封堵好。如需在镀锌管上开孔焊接时应提前预制，必需时管道两端采使用方法兰活接，焊接后做完清理防腐再安装。严禁在已安装好镀锌管道上开孔施焊。4) 管网安装后，管道不得有蹋腰、起拱波浪现象和左右扭曲蛇弯现象。配水干管，配水管应做红色环圈标志。5) 干管安装：（特殊工序）喷洒干管用卡箍式柔性管接头连接时，每根配管长度不宜超出6 m，直管段可把几根连接在一起使用倒链安装，但不宜过长。也可调直后编号依次序安装，吊装时应先吊起管道一端。待稳定后再吊起另一端。管道连接卡箍式柔性管接头时，先检验管端部；从管端头到凹槽必需无凹凸不平或滚痕在其外表面，以确保密封圈密封不泄露。检验密封圈及润滑；在密封圈凸缘及其外边涂一薄层润滑剂液或肥皂液。然后安装密封圈；把密封圈套在钢管管端，确保密封圈凸缘不伸出在管接头。连接管子两端；把两钢管或管件摆放在一条直线上，对准管子，把两端连在一起，使密封圈滑入两管凹槽定位，使之跨压在两个连接管端上，密封圈既不能盖住或挡住沟槽，也不应伸入另一端凹槽。最终施加卡箍，把卡箍放在密封圈上，确保卡箍嵌入凹槽。插入螺栓并带上螺母，用工具均匀拧紧两边螺母，直到卡箍之间紧靠在一起。6) 水平管网安装质量标准为：管道坡度符合要求：设0.0020.005 坡度，且坡向排水方向。管子套丝要求，DN32 mm 管子套丝两次，DN40-50 mm 管子套丝三次，DN70-80 mm 管子套丝三至四次，管螺纹加工精度应符合国家标准中相关要求，要求无断丝、镀锌层无破损，螺纹清洁、规整，组装后管螺纹有2-3 扣外露，并防腐良好，无外露油麻等缺点，连接牢靠。螺纹连接密封填料应均匀附在管道螺纹部位，拧紧管子时不得将密封材料挤入管内，连接后外部处理洁净。7) 法兰连接管道时，法兰对接平行、严密，和管子中心线垂直、衬垫材质良好，螺母在法兰同一侧，螺杆露出螺母长度一致。8) 管道穿墙作套管，套管通常比管道管径大两号，管套间隙填密封膏或不燃柔性材料，管道套管处不得有接头。管网在安装中止时，应将管口封闭。9) 支管安装，管道分支预留口在吊装前应先预制好。采取三通定位预留口。全部预留口均加好临时堵板。当管道变径时，宜采取异径接头。在管道弯头处不得采取补心。当需要采取补心时，三通上可用1 个，四通上不应超出2 个。10) 喷洒头支管安装：连接喷洒头末端一段支管，这段管不能和分支干管同时完成，要和吊顶装修同时进行。吊顶龙骨装完，依据吊顶材料厚度定出喷洒头预留口标高，按吊顶装修图确定喷洒头坐标，使支管预留口做到位置正确。支管管径一律为25 mm，末端用25mm/15 mm 异径管箍口，拉线安装。支管末端弯头处100 mm以内应加卡件固定，预防喷头和吊顶接触不牢、上下错动。支管装完，预留口用丝堵拧紧。向上喷喷洒头有条件可和支管同时安装好。其它管道安装完后不易操作位置也应先安装好向上喷喷洒头。g. 喷淋系统试压：1) 阀门及喷头试验：安装前进场多种阀门及湿式报警阀应逐一试压，喷头按要求数量进行抽样试压，5 分钟内无降压、无渗漏，目测无变形为合格。2) 系统试压：为了不影响吊顶装修进度可分层、分段进行，封吊顶前进行系统试压。试压前应编制试压、冲洗方案，将管网系统分层、分段情况、压力试验程序、压力数据、预防事故方法等方面问题作具体交底，并经过监理认可。试压全过程邀请总包方和监理参与。试验前，全方面检验管材、阀门、支架是否符合设计及规范要求。水压试验时环境温度不宜低于5 ，水压强度试验测试点设在系统管网最低点。对不能参与试压压力表、阀门及附件应拆除。加设临时盲板应含有突出于法兰边耳，且做显著标志，并统计临时盲板数量。对管网注水后，最高点要有排气装置，并应将管网内空气排净，并应缓慢升压，达成试验压力后，稳压30 分钟，目测管网应无泄漏和变形，且压力下降不应大于0.05MPa，如有卡箍式柔性管接头、阀门等部位泄漏，应在加压前紧固，升压后再出现泄漏时做好标识，卸压后对其进行处理。必需时进行泄水处理。水压严密性试验应在水压强度试验和管网冲洗合格后进行，试验压力应为设计工作压力，稳压24 小时，无泄漏。此项工作在管网全部敷设完成后进行，做水压试验前应通知其它施工单位，应尽可能移开怕水物体，以防漏水损坏及污染物品。水压试验配合吊顶进行，在吊顶龙骨安装前进行，最好在吊顶板未上之前完成，以防漏水损害吊顶。水压试验时须土建方提供上水及排水区域，方便废水排放。3) 水压试验压力应依据工作压力确定。当系统工作压力等于或小于1.0 MPa 时，试验压力采取1.4 MPa；当系统工作压力大于1.0MPa 时，试验压力采取工作压力再加0.4 MPa。试压时稳压30 min，目测管网应无泄漏和变形，且压力降小于0.05 MPa。试压合格后立即办理验收手续。h. 喷淋系统冲洗：1） 冲洗应在管道水压强度试压后进行，冲洗使用自来水，冲洗前应检验管道支架是否牢靠。冲洗次序应先冲洗干、立管，然后冲洗配水干管。管网冲洗所采取排水管道，应和排水系统可靠连接，其排放应通畅和安全。楼层喷洒管道冲洗以信号阀后DN32泄水阀为排出口，立管以最低处排渣阀为排出口。管网中冲洗流速不宜小于3m/s，水流方向和系统管网水流方向一致，并用锤子轻轻敲打管子，尤其是焊口处，直至出水口水色和透明度和入水口处一致为合格。填写自动喷洒灭火系统管网冲洗统计表，请监理签字认可。冲水量不宜小于表中要求：管道公称直径（mm）40506580100125150200冲洗流量（L/s）461015253858982） 当现场不能满足上水流量及排水条件时，应结合现场情况和监理、设计协商处理。i. 喷头安装：喷头安装在系统试压、冲洗合格后进行，喷头通常在吊顶板装完后进行安装，安装在易受机械损伤处喷头，应加设防护罩。喷头丝扣填料应采取聚四氟乙烯带。喷头安装时使用专用扳手，严禁利用喷头框架施拧。喷头框架、溅水盘产生变形或释放原件损伤时，采取规格、型号相同喷头更换。喷头应拉线安装，成排成行，但要按图纸确定喷头坐标，做到留口位置正确，并依据吊顶材料厚度定出喷头预留口、标高和支管长度。为避免喷洒头和吊顶接触不牢，护口盘不正。应在支管末端弯头处加卡件固定，并确保支管尺寸正确。安装后喷头溅水盘和、窗、洞口或墙面距离符合规范和设计要求。j. 设备安装：1） 报警阀组安装：报警阀应有商标、型号、规格等标志和水流方向永久标志，并有出厂合格证。其阀瓣及操作机构灵活、阀内清洁、无异物堵塞。报警阀组安装应先安装水源控制阀门、报警阀、然后再进行报警阀辅助管道连接，水源控制阀，报警阀和配水干管连接，应使水流方向一致，报警阀组安装位置应符合设计要求，当设计无要求时，报警阀组安装在便于操作显著位置，距离室内地面高度为1.2 米，两侧和墙距离大于0.5 米，正面和墙距离大于1.2 米。安装报警阀组室内地面应有排水设施。2） 水泵结合器安装：消防水泵结合器组装应按接口、主体、连接管、止回阀、安全阀、放空管、控制阀次序进行。水泵结合器规格应依据设计选定，其安装位置宜有显著标志，阀门位置应便于操作，结合器周围不应有障碍物。安全阀按系统工作压力定压，结合器应装有泄水阀。墙壁消防水泵结合器安装应符合设计要求，设计无要求时，其高度宜为1.1 m，和墙面上门、窗、孔、洞净距离不应小于2.0 m，且不应安装在玻璃幕墙下方。地下消防水泵结合器应采取铸有“消防”标志铸铁井盖，并在周围设置指示其位置标志，在最高地下水位以上地方设置地下消防水泵结合器井时，其井壁宜采取Mu7.5 级砖，M5.0级水泥沙浆砌筑。应使进水口和井盖底面距离小于0.4 m，且不应小于井盖半径。3） 水流指示器安装：水流指示器安装应在管道试压、冲洗合格后进行，水流指示器规格、型号应符合设计要求。通常安装在每层分支干管上。水流指示器前后应保持有5 倍安装管径长度直管段，水流指示器应竖直安装在水平管道上侧，不得倾斜，以确保水流指示器浆片、膜片灵活摆动，安装时注意水流方向，其动作方向和水流方向一致。4） 报警阀组件安装：报警阀组通常包含压力表、压力开关、延时器、过滤器、水力警铃、泄水管等。应严格根据说明书或安装图册进行安装。水力警铃应安装在公共通道或值班室周围外墙上，且应安装检修测试用阀门。水力警铃和报警阀连接应采取镀锌钢管，当公称直径为15 mm 时，长度不应大于6 m；当公称直径为20 mm时，其长度不应大于20 m。安装后水力警铃开启压力不应小于0.05 Mpa。5） 节流装置安装应在公称直径大于50 mm 水平管段上；减压孔板应安装在管道内水流转弯处下游一侧直管上，且和转弯处距离不应小于管子公称直径2 倍。6） 消防水泵吸水管上加柔性短管，水泵就位后，要进行中心线找正、水平找正、标高找正。配管时，管道和泵体连接不得强行组合，吸水管及出水管上返弯头下均设支墩。吸水管安装应含有沿水流方向连续上升坡度接至水泵入口，坡度大于0.5%。7） 信号阀应安装在水流指示器前管道上，和水流指示器之间距离不应小于300mm。8） 排气阀安装应在系统管网试压、冲洗合格后进行，排气阀安装在配水干管顶部、配水管末端，确保无渗漏。9） 控制阀规格、型号和安装位置应符合设计要求，安装方向正确，控制阀内应清洁、无堵塞、无渗漏；关键控制阀加设启闭标志，隐蔽处控制阀在显著处设有指示其位置标志。10） 压力开关应竖直安装在通往水力警铃管道上，且不应在安装中拆装改动。11） 消火栓箱安装：消火栓箱安装应符合设计要求，消火栓栓口距地面高度为1.1m，栓口出水方向应向下或和设置消火栓墙面垂直。k. 系统调试：1） 系统调试包含：消防喷淋泵调试、消火栓泵调试、报警阀调试、排水装置调试、联动试验。喷洒系统安装完成后进行整体通水。使系统达成正常工作压力准备调试。2） 经过末端装置放水，当管网压力下降到设定值时，稳压泵应开启，停止放水，当管网压力恢复到正常值时，稳压泵应停止运行。当末端装置以0.941.5Ls 流量放水时，稳压泵应自锁。水流指示器、压力开关。水力警铃和消防水泵等应立即动作并发出对应信号。3） 消火栓安装完成后，应进行通水试验。消火栓水枪充实水柱不应小于10m。消火栓栓口静压力不应大于0.8MPa。消火栓栓口出水压力大于0.5MPa 时，消火栓处应设减压装置。4、消火栓及水喷淋系统联动调试方案:a.调试前准备1. 已向系统正常供电。2. 湿式阀管道内已充满水，并排尽管道内空气。3. 建筑消防设施调试应由工程施工企业内含有消防局认可消防设施施工资格人员担任，协同各相关专业技术人员按范围进行。建筑工程建设、设计及其它相关施工单位应给予配合。b.调试机具电动试压泵等机械；管钳，压力钳，链钳，扳手等工具。c.系统调试l 自动喷淋灭火系统调试1. 因为系统设计为临时高压，当系统冲洗完成，管网内空气排尽完全充满水后，先按设计要求调试好喷淋泵，使得管网内一直充满压力水。平时屋顶水箱周而复始地自动工作。2. 先到车库或商铺最远处末端放水阀处放水，一旦管网内压力下降抵达成消防水箱开启压力，则由消防水箱提供水源，假如放水流量大于消防水箱容量，则管网内压力会继续下降，当系统压力下降到预先设置好压力开关会开启喷淋泵。3. 当主泵失灵系统会自动转换成备泵状态，在消防控制中心直接启泵，也能一样达成上述要求即为合格。l 消火栓系统调试1. 当系统冲洗完成，管网内空气排尽完全充满水后，既可进行调试。系统平时由重力水箱稳压测试动压时，先到最不利点试验消火栓上接上消防水带和测试用水枪，按动消防箱内启泵按钮，则消防泵应随即开启，确保充实水柱大于10m ,同时应在消火栓箱上同时接2根消防水带，进行同时放水，确保最不利点消防水充实水柱是在较大流量前提下一直10m才为合格。2. 先到车库或商铺最远处末端消火栓箱处放水，一旦管网内压力下降到0.5MPa时即达成消防水箱开启压力，则消防水箱应立即开启，假如放水流量大于消防水箱容量，则管网内压力会继续下降，当系统压力下降到0.45MPa时，预先设置好压力开关会开启消防泵。3. 然后逐层测试动压，使其达成设计和规范要求既可统计数据存档立案。4. 在消防控制中心直接启泵，能一样达成上述目标即为合格。第三阶段：调试阶段在安装工作全部进行完后，要对整个系统进行全方面调试。首先对主设备进行单机通电，然后对设备逐一测试，以发觉安装缺点，有利于在整改中消除。测试结束后，进行联动调试：对模拟火灾信号及模拟故障信号接收是否正确；对全部联动设备控制、切换及所接收反馈信号是否正确。第四阶段:完工验收阶段 完工验收必需在完成全部施工任务后，经消防专业检测机构检测合格后进行。完工验收时应请求相关消防联动设备生产，安装单位派人协调完成，其中包含消防系统施工单位，防排烟系统施工单位，电梯安装单位，防火卷帘门安装单位等包含消防联动设备生产厂家。质量确保方法和创优方法1、 工程质量目标质量是建设工程项目管理关键任务目标，我企业将根据质量计划目标，经过行动方案和资源配置计划、实施、检验和监督，从技术优异性、管理可行性，配合实际性上制订方法，确保本工程质量一次验收合格，合格率达100。2、 工程质量确保体系我企业将围绕质量目标管理网络，进行质量目标事前预控、事中控制、事后纠偏控制，实现预期质量目标系统过程。依据创优目标计划编制对应相关工程确保质量方法，落实组织网络，建立质量确保体系和岗位责任制，严格实施技术质量管理制度，认真实施ISO9001质量确保体系，确保工程从协议签定到工程完工验收直至完工后保修服务均处于严格受控状态，以确保工程目标实现。、 事前质量预控要求预优异行周密质量计划，包含质量策划、管理体系、岗位设置，把各项质量职能活动，包含作业技术和管理活动建立在有充足能力、条件确保和运行机制基础上。、 事中质量控制 要求在作业活动过程中进行质量控制，作业者在作业过程中对自己质量活动行为约束和技术能力发挥，在她人监控下，以完成预定质量目标作业任务。、 事后质量控制 要求严格把关，以使不合格工序或产品不流入后道工序，对质量活动
