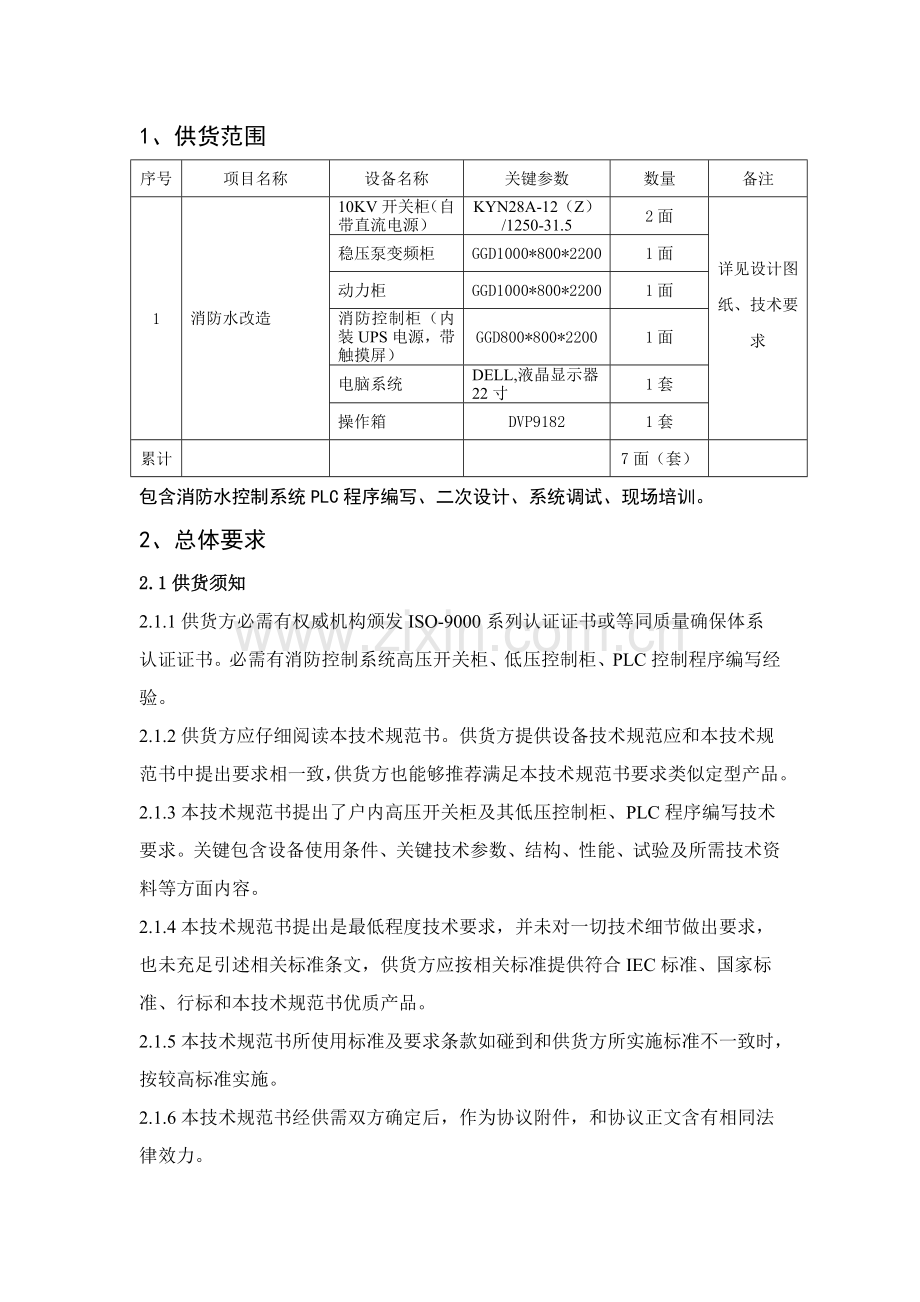

消防系统改造高低压控制柜技术规范书1、供货范围序号项目名称设备名称关键参数数量备注1消防水改造10KV开关柜（自带直流电源）KYN28A-12（Z）/1250-31.52面详见设计图纸、技术要求稳压泵变频柜GGD1000*800*22001面动力柜GGD1000*800*22001面消防控制柜（内装UPS电源，带触摸屏）GGD800*800*22001面电脑系统DELL,液晶显示器22寸1套操作箱DVP91821套累计7面（套）包含消防水控制系统PLC程序编写、二次设计、系统调试、现场培训。2、总体要求2.1供货须知2.1.1供货方必需有权威机构颁发ISO-9000系列认证证书或等同质量确保体系认证证书。必需有消防控制系统高压开关柜、低压控制柜、PLC控制程序编写经验。2.1.2供货方应仔细阅读本技术规范书。供货方提供设备技术规范应和本技术规范书中提出要求相一致，供货方也能够推荐满足本技术规范书要求类似定型产品。2.1.3本技术规范书提出了户内高压开关柜及其低压控制柜、PLC程序编写技术要求。关键包含设备使用条件、关键技术参数、结构、性能、试验及所需技术资料等方面内容。2.1.4本技术规范书提出是最低程度技术要求，并未对一切技术细节做出要求，也未充足引述相关标准条文，供货方应按相关标准提供符合IEC标准、国家标准、行标和本技术规范书优质产品。2.1.5本技术规范书所使用标准及要求条款如碰到和供货方所实施标准不一致时，按较高标准实施。2.1.6本技术规范书经供需双方确定后，作为协议附件，和协议正文含有相同法律效力。2.1.7本技术规范书中包含相关商务方面内容，如和商务协议有矛盾时，以商务协议为准。2.1.8本技术规范书未尽事宜，由双方协商确定。2.1.9到货时间依据协议要求。2.10.交付地点：供货方送至内蒙古双欣保材料股份厂内指定地点。2.2供货方应提供文件2.2.1供货方最近2年内同类设备销售统计及对应最终用户使用业绩。2.2.2供货方拥有权威机构颁发ISO9000系列认证证书或等同质量确保体系认证证书。2.2.3供货方含有推行协议所需技术和生产能力文件资料。2.2.4供货方有能力推行协议设备维护保养、修理及其它服务等义务文件。2.2.5供货方提供同类设备型式和例行试验汇报。2.2.6 开关柜技术数据。.2.2.7 进口部件（见附录A表A1）。.2.2.8 技术偏差（见附录B表B1）。2.2.9 备品备件（见附录C表C1）。2.2.10专用工具和仪器仪表（见附录D表D1）3、项目环境3.1海拔高度： 1122m。3.2环境温度：户外最高+40.2户内最低-15（许可在-35时储运）日温差小于15K3.3相对湿度（25）：日相对湿度平均值95%月相对湿度平均值90%地震烈度： 8度水平加速度： 0.3g。垂直加速度： 0.15g。共振、正弦拍波试验法，激振5次，每次连续时间5个周波，各次间隔2s，并考虑其端部连接导线振动和导线张力影响。安全系数大于1.67。3.4 安装位置：户内。3.5 因为本站所处区域环境温度较低而且海拔高度超出1000m，投标方必需提供具体防寒方法，考虑气温急剧改变；并对全部和海拔高度相关技术参数进行修正。4、通用标准按本技术规范书供货设备，包含供货方由其它厂家外购设备和附件全部应符合下列标准最新版本。实施标准GB311.1 高压输变电设备绝缘配合GB/T16927 高电压试验技术DL/T620 交流电气装置过电压保护和绝缘配合GB763 交流高压电器在长久工作时发烧GB1408 固体绝缘材料工频电气强度试验方法GB2706 交流高压电器动、热稳定试验方法GB3309 高压开关设备常温下机械试验GB3804 363kV交流高压负荷开关GB/T 7354 局部放电测量GB11022 高压开关设备和控制设备标准共用技术要求SD/T318 高压开关柜闭锁装置技术条件DL/T402 高压交流断路器订货技术条件DL/T 486 交流高压隔离开关和接地开关订货技术条件DL/T539 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备和控制设备标准共用技术要求华北电力集团企业 电力设备交接和预防性试验规程国家电网企业十八项电网重大反事故方法GB3906 金属封闭开关设备GB7252 低压成套开关设备IEC 439 低压成套开关设备和控制设备遵照关键现行标准以下，但不限于此，全部标准均采取最新版本。5、10KV系统技术要求5.1供货范围编号AH1AH2名称进线隔离柜消防泵开关柜型号KYN28A-12（Z）/1250-31.5KYN28A-12（Z）/1250-31.5电压互感器JDZ6-10-10/0.1/0.1真空断路器ZN73A-12/D-31.5-AD/1250ZN73A-12/D-31.5-AD/1250熔断器RN2-10HTLDP电源装置/电源保护装置HTLDP 11BC 220/HTLCP200HTLDP 11BC 220/HTLCP200电流互感器LZX-10-75/5避雷器YH5WZ-17/39/DYH5WZ-17/39/D大容量过电压保护器零序电流互感器LCT-3型LCT-3型接地开关JN-10 I操动机构永磁操作机构ZJM DC220V永磁操作机构ZJM DC220V微机综合保护装置配置电流速断，过负荷，堵转、开启时间过长，单相接地，负序过流，低电压继电保护装置二次仪表YDYD开关状态智能操控仪FT860FT860CT二次过电压保护器在线监测装置红外测温系统铜排TMY-806TMY-806备品备件分、合闸线圈各1只接地刀操作手柄1把熔断器2组紧急解锁钥匙2把断路器手车按钮2个载运小车（配套轨道）1套指示灯2个说明：所列型号为参考型号，供货方所选元件必需满足或高于参考型号及本技术规范书技术要求技术性能。5.2工程系统概况5.2.1系统标称电压：10kV5.2.2系统最高电压：12kV5.2.3系统额定频率：50Hz5.2.4系统中性点接地方法：中性点不接地5.2.5安装地点：户内5.2.6安装方法：土建基础上安装5.3、技术要求5.3.1通常要求类型：金属封闭，中置式手车柜5.3.1.1额定电压：12kV5.3.1.2额定频率：50Hz5.3.1.3开关柜额定参数： 额定短路开断电流 31.5kA额定短路连续时间 4s额定短时耐受电流 31.5kA额定峰值耐受电流 80kA5.3.1.4母线热稳定电流： 31.5kA5.3.1.5母线动稳定电流：80kA5.3.1.6防护等级：外壳IP4X内部IP3X5.3.1.7额定绝缘水平：（设备绝缘水平试验电压应为下条中所列各耐受电压值乘以系数k,k计算公式以下k=1/(1.1-H/10000)，式中H为安装地点海拔高度(m)）。雷电冲击耐受电压对地及相间75kV（峰值）隔离断口间85kV（峰值）1min工频耐受电压对地及相间42kV（有效值）隔离断口间49kV（有效值）5.3.1.8温升：柜体可触摸部件20K导体表面55K5.3.1.9主母线材料铜母线。5.3.1.10柜体颜色：RAL70325.3.1.11柜体材料：敷铝锌板5.3.1.12绝缘爬距：有机240mm 无机216mm5.3.1.13空气绝缘距离：125mm 5.4开关柜结构要求：5.4.1开关柜采取金属铠装、耐电弧手车型开关柜，并满足“五防”闭锁要求，开关柜本身应装设完善机械闭锁及电气闭锁。开关柜后门安装电磁锁。应提供带电显示装置。5.4.2开关柜包含：母线室断路器室电缆室控制仪表室主母线和分支母线均为铜母线，详见图纸各室之间防护等级为IP3X，各室对外防护等级为IP4X。若有有机绝缘材料，应选择耐电弧、耐高温、阻燃、低毒、不吸潮且含有优良机械强度和电气绝缘性能材料（SMC或DMC）5.4.3开关柜本身二次线外裸在开关室部分应加阻燃防护，避免因高压电弧烧毁二次设备事故。各柜间应有联通金属线槽，供柜间控制回路导线联接使用。5.4.4柜体内带电部分对绝缘板净距：不得小于30mm；柜体内相对地及相间空气距离：不得小于125mm；柜体内带电部分相对地及相间外爬距：有机绝缘不得小于240mm；无机绝缘不得小于216mm。5.4.5主母线及引线，绝缘耐压水平应达成42kV以上。5.4.6手车推至运行位置应有到位指示装置。5.4.7开关柜正面应有铭牌（厂名、型号规格、出厂日期）、一次接线模拟图、柜位序号、手车序号。表计、信号继电器等元件应有标明用途标志框。柜前后上沿应有回路名、调度号标志框。5.4.8电缆室应有一个电缆观察窗，并要求有防爆方法。5.4.9在电缆室内要加装一根支持电缆头横向角钢和电缆夹，便于固定电缆。5.4.10柜内固定绝缘隔板金属螺丝，既要确保绝缘又要确保强度。5.4.11开关柜上、下部通风孔要加隔尘网，并达成防护等级IP4X。5.4.12柜后左侧加一个M10接地螺栓，并要有接地标识作为接地点供挂地线用。5.4.13断路器应安装在一个小车上，并带有拉出可动部分所必需装置，含有相同参数和结构各元件应能交换。5.4.14开关柜金属隔板应可靠接地，接地导体和接地开关应能耐受额定短时耐受电流和额定峰值耐受电流。5.4.15在运行位置隔离插头应能耐受额定短时耐受电流各额定峰值耐受电流冲击，并确保接触良好。5.4.16当小车在试验位置时，隔离插头完全断开，安全挡板自动关闭（上、下挡板可分别打开、关闭）。5.4.17开关柜是金属外壳，地板和墙壁均不能作为壳体一部分，电缆连接在柜下部进行，电缆室应有足够空间。一次电缆端子距地面高度大于500mm，预留安装孔，并由厂家提供电缆进口封板。5.4.18开关柜各室全部有和壳体相同防护等级压力释放装置，其压力出口位置确保对人身没有危害，压力释放装置正常情况下关闭，在事故情况下压力出口打开，自动释放内部压力，同时将内部故障限制在本隔室内。5.4.19母线为电解铜板，装在单独母线室内，母线排列A、B、C相次序应为从上到下，或从左到右，或从里到外（从柜前观察），并标注相标，即：A 相 黄色B 相 绿色C相 红色详见设计院蓝图5.4.20金属部件接地：全部金属部件（包含全部安装在开关柜上继电器、仪表盘）外壳全部应接地，接地线应为铜导体。5.4.21接地设施：接地功效应是开关柜整体设计一部分，全部出线回路负荷侧必需有接地开关。5.4.22安全挡板：提供一套金属挡板，手车拉出时自动封住三相固定隔离触头，手车推入时金属挡板自动打开。5.4.23开关柜应满足安装在两侧有两根槽钢通长电缆沟基础上。5.4.24开关柜内加装温湿度控制器。5.5开关柜闭锁要求：5.5.1出线地刀闭锁要求：出线地刀和手车位置机械闭锁；各柜安装带电显示器；5.5.2开关柜电缆室门（包含封板）应和接地刀实现闭锁确保接地刀合上后方可开门。5.5.3闭锁回路使用手车位置接点，应确保在手车插嘴离开静触头足够安全距离后保持接通（包含检修位置）。5.5.4带电显示器安装位置应确保操作地刀时运行人员能够看到。5.5.5地刀、柜门闭锁应含有解锁功效。5.6开关柜内关键电气设备要求：5.6.1 断路器：机构和本体一体化永磁真空断路器。选择吉林永大集团股份(YDDMB-12/1250-31.5) 5.6.1.1 断路器技术参数： 型号 额定电压12kV额定电流绝缘水平：（1）1min工频耐压42kV（2）雷电冲击耐压75kV额定短路开断电流31.5kA额定短路连续时间 4s额定短时耐受电流 31.5kA额定峰值耐受电流 80kA操作循环:分0.3S合分180S合分电气寿命：开断额定短路电流 30次合闸时间0.06s（厂家提供时间范围）分闸时间0.03s（厂家提供时间范围）机械寿命100000次插头机械寿命3000次操动机构：操作电源电压:直流220V 功率： W（1）分闸线圈个数1（2）合闸线圈个数1（3）分闸线圈动作范围（65120）220V DC（4）合闸线圈动作范围（80110）220V DC（5）分闸线圈不动作范围（030）220V DC投切电容电流600A不重燃，提供“背靠背”试验汇报。投切电感电流0.5A15A时，过电压倍数不超出2.5，应提供试验汇报辅助开关10常开10常闭接点。5.6.1.2断路器设计：断路器为三相手车式，主回路及全部辅助回路隔离插头应为免维护型。每个断路器应有一套机械联动关合位置指示器及动作计数器，其安装位置要易于观察。开关使用年限：确保30年。5.6.1.3断路器操动机构：操动机构为永磁机构；操动机构操作电压为220V，直流。当电压在额定电压80%110%范围内时，应能可靠合闸。在65%120%范围内时，应能可靠分闸，分合闸功耗不得大于50W。操动机构应有防跳装置。操动机构应设常开、常闭（a、b）辅助接点6对，辅助开关应能可靠地经过并切断控制回路电流。应有易于观察表示断路器合、分闸位置机械指示器，并装有手动分闸装置。5.6.1.4电气操作断路器，全部有就地跳、合闸操作设施，当断路器在就地试验和断开位置时，断路器远方操作回路被闭锁，断路器在易观察位置应有汉字分、合闸指示。5.6.1.5断路器手车：断路器手车完全处于插入位置时，应提供有效接地方法和固定柜体相连。相同载流量手车能够交换。5.6.1.6真空断路器：在电寿命试验中开断时间改变不得大于13ms；在电寿命试验中后开相燃弧时间小于15ms；分闸反弹幅值小于2mm；合闸弹跳时间小于1ms。5.6.1.7真空泡真空泡为陶瓷型，选择西电宝光合格产品。5.6.2接地开关：选择西安电器开关厂、西安高压开关厂。额定短时耐受电流 31.5kA（4s）额定峰值耐受电流 80kA在最大关合电流（80kA）时，不维修许可合闸次数应2次机械寿命 3000次操动机构 手动5.6.3电压互感器：选择大连第二互感器有限责任企业产品。 型号 类型 3个单相，树脂浇铸采取抗谐振型，开关柜上预留二次消谐装置安装孔。10kV母线电压互感器： 绕组编号用途变比（kV）额定输出（VA）正确级安装相别#1计量20VA0.2A.B.C#2保护、测量20VA0.5/3PA.B.C#3开口三角100VA6PA.B.C注：功率因数为0.8（滞后）绝缘水平：（1）1min工频耐压 42kV（2）雷电冲击耐压 75kV局部放电量 10PC一次熔断器额定电流 0.5A熔丝开断电流（有效值） 31.5kA饱和电压 1.3倍线电压5.6.4电流互感器：选择大连第二互感器有限责任企业产品。5.6.4.1电流互感器应满足参数要求。当二次侧开路时，二次侧能承受电压3000V/1min，每个CT二次绕组一点接地。应提供每种形式各参数CT磁化特征曲线和10误差特征曲线。每个CT应独立标号并提供接线图。5.6.4.2电流互感器技术参数： 型号 类型 树脂浇铸局部放电量 10PC 进线柜、分段柜 其它柜额定短时耐受电流 40kA(4S) 31.5kA（4s）额定峰值耐受电流 100kA 80kA5.6.5 零序电流互感器：选择大连第二互感器有限责任企业产品。5.6.6避雷器：选择西安神电避雷器产品 型号： 类型 金属氧化锌型额定电压 17kV连续工作电压 13.2kV5kA时最大残留电压（8/20s） 45kV2ms方波电流 600A直流1mA参考电压 25-26kV外绝缘材质 硅聚合物5.6.7过电压保护器：选择西安神电电器产品采取大能容三相组合式过电压保护器保护对象额定电压：10kV保护器连续运行电压：12.7kV2ms方波冲击电流： 800A氧化锌材料和上下电极经过特制绝缘材料缠制，高温烘烤成型，确保氧化锌电阻片之间不存在空隙，周围不存在空腔，预防出现内部爬电现象。外部选择阻燃、耐老化硅橡胶做外壳材料，从内部引出硅橡胶高压电缆和氧化锌阀片整体硫化一次模压成形，绝缘性能好、介电强度高、抗电蚀、耐老化。过电压保护器采取特制阻性间隙材料，确保保护器正常工作时不存在泄露电流。10kV开关柜配置过电压保护器带液晶无源计数器。能够统计相地、相间放电次数。配置高容量锂电池作为工作电源，内部采取低功耗CPU，含有液晶自动关断功效，延长电池使用寿命。5.6.8 CT二次过电压保护器：选择山东电科四维电气、长沙华速电力科技产品。1）、内部TVS器件作为检测电路，响应快速，采取高性能双位置磁保持继电器作为实施元件，动作可靠2）、当CT二次侧发生异常过电压时，保护器快速动作并将绕组短路，面板显示出发生故障部位，并输出无源信号。3）最多可保护18个绕组。4）、采取纯金属外壳，提升抗干扰性能。5.6.9熔断器：选择上海西霸、西熔、上海陶瓷电器厂产品。 型号: 开断电流(有效值): 额定电流: 5.4.10 开关状态智能操控仪：选择万科特电气产品。关键功效：1） 智能操控装置含有一次回路动态模拟图，能直观显示断路器、手车、接地开关实际状态。2） 智能操控装置含有智能语音防误提醒功效。3） 智能操控装置含有开关柜带电显示及闭锁功效。4） 智能操控装置含有数字温湿度显示控制功效。5） 智能操控装置含有通讯功效。6） 智能操控装置含有抗干扰能力及高可靠性、长寿命等性能。7） 智能操控装置含有远方/就地操作及分合闸自复位操作、储能操作、柜内照明操作功效。远方/就地转换开关除满足回路控制要求外，还提供一对空接点给DCS使用。8） 智能操控装置装设在开关柜仪表室面板上，控制电源可采取交流或直流220V。9） 关键特点：（1）采取高亮度、长寿命、特制宽条显示发光模块。（2）采取专用广告LED作为高压带电显示，含有高亮度、低功耗、使用寿命长特点。（3）装置内部电源采取高品质电源，信号采取多重隔离，多级保护，预防用户误操作带来损坏。（4）采取专用语音芯片，语音清楚，音量可调。5.6.11 二次仪表：选择上海盛善电气产品。测量参数：各相相电压、线电压、线电压平均值、各相电流、电流平均值、双向总有功功率、双向各单相有功功率、双向总无功功率、双向各单相无功功率、总视在功率、单相视在功率、频率、总平均功率因数、单相功率因数；三相电压电流奇偶次及总谐波畸变率、三相电压电流各次谐波畸变率（2-31次）；正向有功电能、负向有功电能、总有功电能、正向无功电能、负向无功电能、总无功电能、分时计费功效。测量精度参数：电压：0.1功率因数：0.1电流：0.1有功电能：0.5有功功率：0.3无功电能：1无功功率：0.5频率：0.01Hz视在功率：0.5三相电压电流奇次、偶次及总谐波畸变率：1三相电压电流各次谐波畸变率(231次)：1功效：1）含有大屏幕LCD汉字液晶显示，直观显示多种参数和状态；2）含有四路开关量输入，可监测4个开关量信号改变；3）含有一路模拟量输入，输入信号能够为标准05V或420MA,默认以温度信号作为显示，可按用户要求进行定义；4）含有一路模拟量输出，全部测量信号一项定义成420MA信号输出，替换变送器功效；5）含有四个继电器输出，能够将测量电量参数设置越限报警，开启继电器输出；6）含有通讯功效，RS485接口，MODBUS规约，通讯波特率可选择，最高可达19200bps。7）采取整体成型铝型材外壳，增强设备抗干扰性能。5.6.12 红外测温系统5.6.13小电流接地选线装置5.6.14在线监测装置： 实时监测真空断路器灭弧室真空情况、氧化锌避雷器泄漏电流、阻性电流、基波电流、有功损耗及超值报警。5.7开关柜二次技术要求：5.7.1开关柜辅助电源：操作及显示装置 220V DC电动机 220V DC内部照明 220V AC加热电阻 220V AC5.7.2继电器室、电缆室、开关室（如关门后看不清机构分、合闸指示和储能指示）应有照明装置，照明电源电压为交流220V，并设专用电源开关。5.7.3测控保护装置、智能电度表及控制开关等二次设备安装于开关柜内仪表室。 配置开关柜状态监测装置，柜内应有自动加热驱潮设施。加热器电源为交流220V。对应在开关柜内配加热器,要求开关柜密封性好，开关柜仪表室温度改变范围为5-30 ，温度改变率每小时不应超出5 相对湿度为45%-75%，任何情况下无凝露。同时要求开关柜仪表室外壳加装一层保温层,不影响生产运行中正常读数和操作,在配电室不采暖情况下,开关柜表面液晶显示正常。5.7.4柜上信号指示应选择节能型长寿命LED。5.7.5柜内应选择凤凰V0级阻燃型端子，导线应含有阻燃性能。互感器回路导线截面大于2.5mm2。5.7.6连接片（压板）使用限位型。5.7.7所使用插件须有定位装置，反向时带电部分不得接触，并有方向标志。5.7.8手车在工作位置时，插件插头不得拔出。5.7.9插件中重合闸回路、分合闸触头要求二保一（指插针并接使用）。5.7.10断路器掉、合闸回路及重合闸（包含自投）回路并双接点。5.7.11开关辅助接点最少8对（8常开、8常闭），应有2对备用并引至端子排。5.7.12掉、合闸线接压板上方，重合闸正极接压板上方。5.7.13端子排及二次插件交、直流间，掉、合闸和正、负极之间必需留有空档或加隔板。5.7.14继电器、仪表及操作按钮安装位置应便于观察及操作。5.7.15每件设备装配和接线均应考虑在不中止相邻设备正常运行条件下无阻碍地接触各机构器件并能完成拆卸、更换工作。盘内全部设备部署应考虑在不需要专用工具情况下方便地接触其接线端子，接线端子号应清楚可见。 5.8 控制、保护装置：选择南京南瑞继保电气5.8.1选择数字型微机保护装置，开关柜上设就地分合指示灯、储能指示灯。开关柜厂家负责依据需方提供控制保护装置配置开关柜，并负责保护装置在开关柜内安装和开关柜内保护装置和二次端子接线。开关柜面板上装有控制开关及远方/就地操作选择开关，并有信号空接点引出。5.8.2关键技术参数5.8.2.1 辅助电源 额定电压：220V DC许可偏差：-20%+10%波纹系数：小于5%5.8.2.2 额定数据交流电流：5A交流电压：100/ 3V，100V 直流电压输入：220V频率：50Hz5.8.2.3 功率消耗 a)交流电流回路：当额定电流为5A时，每相小于VA；当额定电流为1A时，每相小于VA。 b)交流电压回路：当额定电压时，每相小于VA； c)直流电源回路：正常工作小于W，保护动作时小于W。5.8.2.4 过载能力 a)交流电流回路：在2倍额定电流下，能连续工作；10倍额定电流，许可10s；40倍额定电流，许可1s。 b)交流电压回路：在1.2倍额定电压下，应能连续工作。 c)直流电源回路：80%110%额定电压，应能连续工作；1.4倍额定电压，许可10s。产品经受过载电流电压后，无绝缘损坏。 5.8.2.5 测量元件特征正确度电流及电压定值误差：小于5%。温度变差：在工作环境温度范围内相对+202时，小于5%。时间定值误差：小于30mS。遥测精度：电流、电压0.5级；P、Q、COSF为1级。遥信分辨率：2ms。5.8.2.6 装置电磁兼容性能1) 脉冲群干扰装置能承受GB/T14598.13-1998中3.1.1要求严酷等级为3级1MHz和100kHz脉冲群干扰试验，试验期间及试验后装置性能符合该标准3.4要求要求。2) 静电放电 装置能承受GBT/14598.14-1998中4.2要求严酷等级为3级静电放电试验，试验期间及试验后装置性能符合该标准4.6要求要求。3) 辐射电磁场干扰 装置能承受GB/T14598.9-1995中4.1.1要求严酷等级为3级辐射电磁场干扰试验，试验期间及试验后装置性能符合该标准4.5要求要求。4) 快速瞬变干扰装置能承受GB/T14598.10-1996中4.1要求严酷等级为3级快速瞬变干扰试验，试验期间及试验后装置性能符合该标准4.6要求要求。5) 直流电源影响 a、在试验标准大气条件下，改变4.5.1.3.1条件中各参数中任一项为选定极限条件（其它为额定值），装置可靠工作，性能及参数符合第2条要求。 b、将输入直流电源正负极性颠倒，装置应无损坏，并在恢复极性后能正常工作，性能及参数符合第2条要求。 c、装置忽然加上电源、忽然断电、电源电压缓慢上升或缓慢下降，装置均不误动作和误发信号。d、按GB/T7261-1987第15章要求，进行辅助激励量直流电源中止影响试验，试验期间装置正常工作 (中止时间由企业标准要求) 。6) 连续通电 装置完成调试后，出厂前进行不少于100h（室温）或72h（40）连续通电试验。各项参数和性能符合2要求。7) 结构、外观及其它a、 装置有金属机箱，机箱前面有透明面罩。b、 装置机箱采取必需防静电及电磁辐射干扰预防方法。机箱不带电金属部分应在电气上连成一体，并可靠接地。c、机箱满足发烧元件通风散热要求。d、机箱模件插拔灵活，接触可靠，交换性好。e、结构设计据安装地点要求不一样考虑对应方案。f、 防护等级不低于IP40。5.8.3 综合保护测控装置关键功效5.8.3.1综合保护测控装置含有独立性、完整性、成套性。装置含有被保护设备所必需保护功效。装置含有汉化液晶显示器及薄膜键盘。5.8.3.2综合保护测控装置关键组件(包含大规模集成块、二极管、三极管、发光二极管、电位器、拨轮开关、继电器等)和接插件均应采取进口件。全部电子元器件、组件及整机符合国家标准和部颁标准要求，使之含有高度可靠性和交换性，含有较强抗干扰能力。5.8.3.3保护装置含有在线自动检测功效。当检测到元件故障时，能发出装置异常信号，而装置不误跳闸，确保装置运行安全可靠。继电器出口回路设置闭锁步骤，以预防因元器件损坏而引发误动作。5.8.3.4保护装置有自复位功效，在因电气干扰而造成程序走死时，能经过自复位功效自动恢复正常工作。复位后仍不能正常工作时，能发出装置异常信号或信息，而装置不误动作。5.8.3.5装置全部输入、输出接口端子和CPU工作电源系统之间针对不一样回路，分别采取光电耦合、继电器转接、带屏蔽层变压器磁耦合等隔离方法。5.8.3.6 装置有通讯接口，并能经过接口向DCS系统传输保护动作次序、动作时间、故障类型等信息。间隔层接口及通信协议按企业标准，站控层通信接口为以太网、网络通信协议采取TCP/IP MODBUS规约。5.8.3.7 装置含有自动对时功效。5.8.3.8 继电保护装置工频耐压试验符合国家标准GB/T15145-94微机线路保护装置通用技术条件要求进行绝缘检验和工频耐压试验。5.8.3.9 保护装置提供可编程保护跳闸出口矩阵，确定保护出口可经过软件控制和压板进行投退，并提供独立自保持信号输出。5.8.3.10 10kV电机采取电动机微机综合保护测控装置，该装置含有保护、测量、控制、计量、通信等功效。DCS经过DO控制开关，DCS经过DI采集开关位置、开关故障信号（保护动作、事故按钮）、装置异常信号，经过通信方法向DCS系统传送电流值、有功功率、无功功率、电压、回路电能、保护动作、控制回路断线、远方/就地、装置异常等信号。5.8.3.11低压厂用变压器采取变压器微机综合保护测控装置，该装置含有保护、测量、控制、计量、通信等功效。DCS经过DO控制开关，DCS经过DI采集开关位置、保护动作信号、装置异常信号，经过通信方法向DCS系统传送电流值、有功功率、无功功率、电压、回路电能、保护动作、控制回路断线、远方/就地、装置异常、轻瓦斯、重瓦斯、过温、超温等信号。5.8.3.12进线柜、进线PT柜及过电压抑制柜装设单元测控装置，该装置含有测量、计量、通讯等功效。DCS经过DO控制开关，DCS经过DI采集开关位置、开关故
