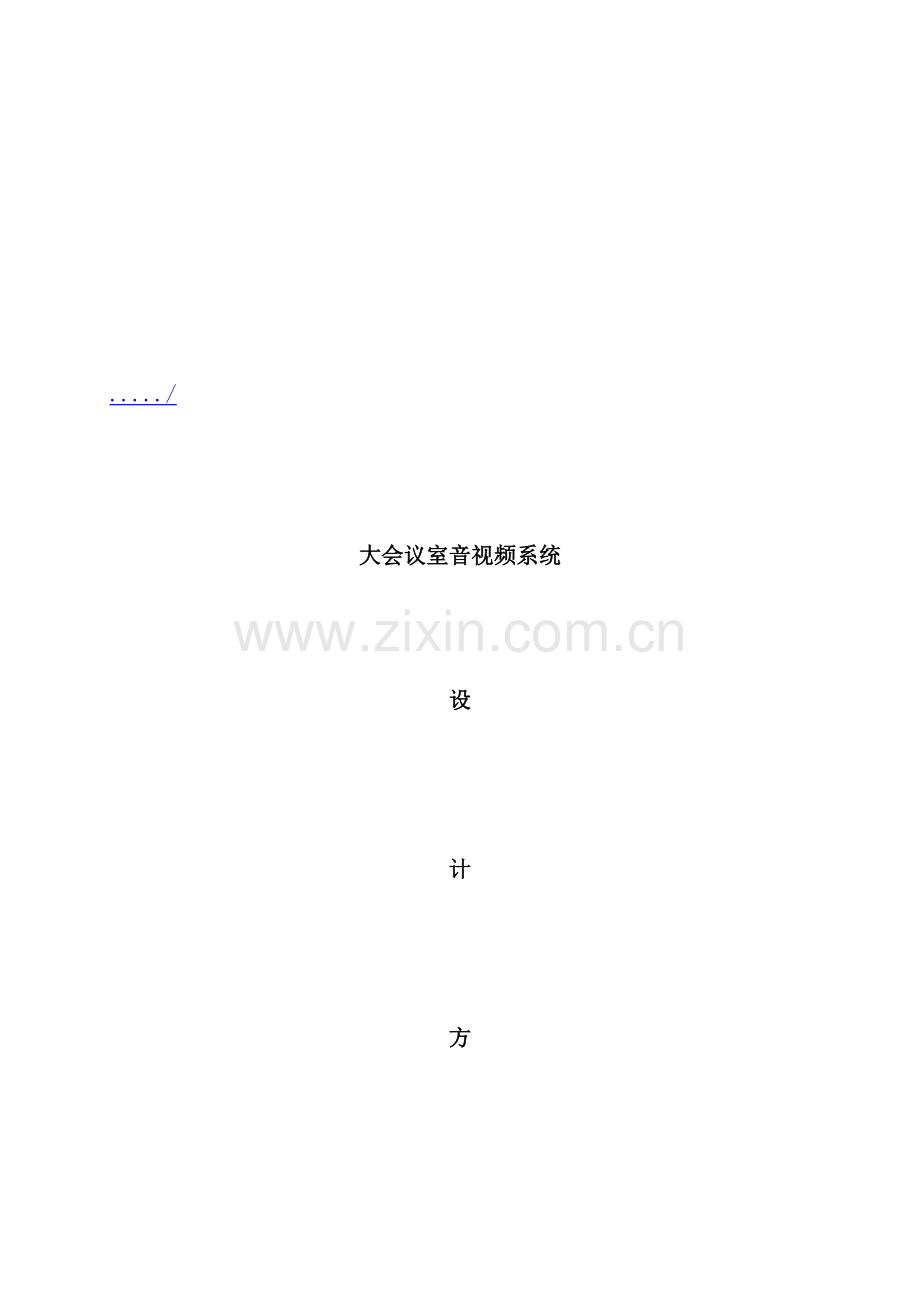

深圳公司大会议室音视频系统设计方案模板.doc

深圳企业大会议室音视频系统设计方案./大会议室音视频系统设计方案设计单位:深圳市一禾音视频科技设计编号:YIHE8091 0302A目 录一、项目计划背景4二、项目工程概况4三、系统设计标准5四、系统设计依据7五、系统设计关键要求7六、系统设计对象8七、系统设计方案描述97.1 【1层会议厅】97.1.1 大屏幕显示系统97.1.2扩声系统147.1.3会议讨论、视像跟踪系统177.1.4会议讨论同声传译系统177.1.5中央集中控制系统187.1.6远程视频会议系统187.1.7录播系统197.2【三楼50人会议室】 287.2.1音响系统287.2.2大屏幕投影297.2.3中央集中控制系统307.2.4 会议讨论、视像跟踪系统307.2.5会议讨论同声传译系统317.2.6远程视频会议系统317.2.7 录播系统327.3【三楼46人会议室】397.3.1音响系统397.3.2大屏幕投影407.3.3中央集中控制系统417.3.4会议讨论系统417.4【三楼36人会议室】427.4.1音响系统427.4.2大屏幕投影427.4.3中央集中控制系统437.4.4会议讨论系统447.5【五层-九层34人会议室】447.5.1音响系统447.5.2大屏幕投影457.5.3中央集中控制系统457.5.4会议讨论系统467.6【十层会议室】(52平米会议室一间、46平米会议室两间)467.6.1音响系统467.6.2大屏幕投影477.6.3中央集中控制系统487.6.4会议讨论系统487.7【十四层总裁会议室】497.7.1音响系统497.7.2大屏幕投影497.7.3 中央集中控制系统507.7.4 会议讨论系统517.7.5 远程视频会议系统517.8【信息公布系统】52八、产品参数59九、装修提议及要求76十、项目标设备清单及报价79十一、企业介绍80一、项目计划背景伴随经济不停开放和发展,含有高水准、符合国际标准服务接待场所越显不足,企业领导高瞻远瞩,审时度势,在该地域打造出了国际现代水准大厦,作为一座有代表意义形象大厦,对地域形象有着高度重视,对各系统软硬件要求相当高,系统工作优异性、稳定性、可靠性、安全性、兼容性、扩充性 是系统设计时必需给予充足全方面考虑,系统应用 智能化和操作简易性也是系统设计时必需给予充足考虑。依据我方技术人员对系统建筑结构图纸/各会议室使用功效/装饰要求(关键是建声方面),在完全满足甲方全部要求情况下,对此音视频系统工程进行全方面精心设计,将此系统音频系统根据,整个工程(一楼会议厅、三楼五间会议室、五层、六层、七层、八层、九层、十层会议室)全部将根据声学标准达成国家语言和音乐兼用扩声一级标准实施完成,建成1套优异/稳定/可靠/优越系统,保持系统在10-20年内不落伍。二、项目工程概况项目概况:该项目包含了一楼会议厅,三楼五间会议室、五层、六层、七层、八层、九层、十层会议室,要求含有音视频集成功效,我们依据该项目标实际应用和需求,采取最新、最优异产品和优异设计手段,提出本系统方案供用户选择和参考,我们最终设计理念是要建成1套优异/稳定/可靠/优越/经济系统,成为中国技术领先、科技含量高数字化、多功效、智能型音频系统。三、系统设计标准遵照”优异实用、稳定可靠、安全保密、兼容扩充”总体标准。技术上应含有前瞻性,并含有良好升级、扩展能力;依据实际建筑图纸各个区域功效需求,针对各区域房间不一样功效进行对应设计,实现中央集中控制(同时也能够独立控制);突出”优异、实用、可靠”系统特点; 采取数字化、自动化设备为主; 可控制能力强; 系统极易伸张扩展性; 完善售后服务确保体系 充足考虑系统节能性 采取成熟技术设计标准 整体计划、配置合理标准 确保系统安全、稳定、可靠、功效完善标准 根据高级次、多功效、智能化控制标准 便于操作和进行管理标准 在未来后续工程中可延续、扩展标准 在10-20年内不是落伍产品1、系统稳定性/可靠性/优异性/安全性考虑系统稳定性,我们选择世界顶级产品,在很多大型同类工程得到应用检验进口名牌音视频系统设备(详见系统设备同类大型工程应用证实案例,见附后)。考虑到系统可靠性,我们经过声学专业设计软件对每一个会议室分别进行各频段声学设计试验,有效保障了系统可靠性。考虑到系统优异性,我们根据,将宴会厅根据声学标准达成国家语言和音乐兼用扩声一级标准设计,而且在设备选型上选择世界顶级产品及有成功工程案列保障系统优异性,使系统在多年内不落伍。2、系统易操作性因为本项目音频为多功效会议厅和会议室等多个房间集合设计,各区域有不一样使用要求。假如使用传统模拟设备进行控制,操作人员工作量将会异常庞大且难以完成。而且在变换会议模式时,还要请专门调音人员预先调试;这么工作量将异常庞大难也维持长久。所以在设计时我们充足考虑到这点,设计选择全球领先且有大量成功应用媒体矩阵数字设备Symetrix(思美)进行集中控制(人性化汉字界面/实现”一键”对全部会议室进行联席等功效模式切换,详见系统设备功效介绍)。 3、和装修协调性因为装修方案未定,在此我们充足考虑了系统设备和空间及装饰协调性,尤其是音箱、投影设备:可依据各会议室装修风格不一样选择不一样外观音箱,同时该音箱含有可多个灵活安装方法(可吊装/嵌入式安装/壁装等)音箱以适应装修协调性;投影可采取投影机升降器隐藏式安装。4、和空间协调性充足考虑到和空间协调性,选择体积较小且音质特好、声压级高音箱。5、系统节能性及安全性因为本系统设备较多,我们考虑到系统节能性,选择性能好/耗电功率小设备以表现系统节能性(本系统耗电量大设备关键是功率放大器设备);对于这一情况,我们选择功率放大器采取专业平衡电流放大设计电路和自动散热/保护设计:软开启保护/过热保护/短路保护;该器材一直就以性优越好且节能性好而著名于世;(详见系统设备介绍); 6、最可靠服务保障我企业是一家专业经营音视频系统设备工程企业,企业技术实力雄厚,企业组织结构完善,有专职设计部/业务部/工程施工部/售后服务部,同时企业随时有音视频系统设备备货,完全能保障该工程售前/售中/售后服务需要。四、系统设计依据# JGJ/T16-96# GYJ25-86# GB/T15485# SJ2112# GB/T15381-94# GB/T14220-93# EIA/TIAT SB67#(GY/T106-92)#(GBT16-87)#(GB50116-98)#(GBJ79-85)#(86D563)#(86SD566)#(GB50116-92)#(GBJ231-82)# 甲方提供相关图纸及资料五、系统设计关键要求 3.1 系统设计关键要求 系统设计标准:”性能稳定、功效完善、便于扩展、技术优异、操作简单、维护方便。” 鉴于会议系统中数字化技术发展,结合会议系统具体要求将系统中技术关键点说明以下: 数字化、程序化音频技术利用:关键音频处理平台采取集音频矩阵、混音、均衡、动态处理器等周围功效于一体音频专业设备,该设备含有调音台、混音、矩阵、均衡、延时、压限功效等特点,可经过管理软件进行控制; * 数字化、高清化视频:显示系统以前段、处理、传输、努力争取实现显示高质量、系统网络化、信号数字化标准。矩阵信号处理设备需选择同档次产品,以提升信号质量和设备兼容性。 * 中央集中控制系统:为了方便系统管理,关键设备含有联网功效,可管理软件集成控制、运行管理、系统启闭控制。六、系统设计对象1、一层大型会议室(大屏幕显示系统、会议讨论、视像跟踪系统、会议同声传译系统、音响扩声系统;中央集中控制系统、高清视频远程会议系统、高清录播系统)2、三楼50人会议室(大屏幕投影显示系统 、会议讨论、视像跟踪系统、会议同声传译系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统、高清录播系统);3、三楼46人会议室(大屏幕投影显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统)4、三楼36人会议室2间(大屏幕显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统 )5、五六七八九楼34人会议室共5间(显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、标清视频远程会议系统)6、十楼52.1平方会议室共1间(大屏幕投影显示系统 、会议讨论系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统)7、十楼46.5平方会议室共1间(大屏幕投影显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统)8、十楼45.8平方会议室共1间(大屏幕投影显示系统、会议讨论系统、音响扩声系统、中央集中控制系统、高清视频远程会议系统)七、系统设计方案描述7.1 【1层会议厅】 会议厅面积为长22米,宽18米,总面积为390平米,关键用于关键领导大型研讨会议、新闻公布会、年度聚会活动等多功效会议场所。7.1.1 大屏幕显示系统整个系统包含一台投影机及其支架、正投屏幕、信号切换矩阵。投影机将图像以正投方法投射到屏幕上。我们选择是由Barco企业生产10000 ANSI Lumens DLP投影机,其型号为CLM R10+。我们暂选择TLD (1.2-1.6:1)变焦镜头。我们在本方案中需要安装距离为7.49.8米。我们设计屏幕尺寸为6.096米宽4.572米高.屏幕亮度能够达成358LUX,在环境光能够控制情况下会达成一个理想显示效果。1、 大屏幕显示系统组成电视会议、摄像机、DVD和录像机等设备播放图像信号以计算机信号方法连接到矩阵,由矩阵在给到投影机,这么能够将多路信号全部在投影机上进行显示。本设计提议方案中大屏幕投影显示系统由以下设备组成:A 投影成像子系统:BARCO CLM R10+正投屏幕B 信号处理子系统:2X2计算机矩阵计算机信号长线驱动器2、 大屏幕显示系统设计图显示系统设计图以下所表示。显示系统拓扑关系图以下所表示。3、大屏幕显示系统设备选型依据我们依据高可靠性、优异性、安全性、开放性、经济实用性、可扩展性和兼容性标准选择系统设备。4、投影成像子系统设备选型目前投影机关键分为CRT投影机、LCD投影机、DLP投影机。CRT(三枪)投影机,是最早、应用较为广泛一个投影机。它就是由三个阴极射线管组成投影机。CRT投影机显示图像色彩丰富,还原性好,含有丰富几何失真调整能力;缺点是亮度很低,操作复杂,体积庞大,对安装环境要求较高,而且价格昂贵,目前已经基础退出市场。LCD(液晶)投影机是把强光经过分光镜形成RGB三束光,分别透射过RGB三色液晶板;信号源经过模数转换,调制加到液晶板上,控制液晶单元开启、闭合,从而控制光路经过断,再经镜子合光,由光学镜头放大,显示在大屏幕上。LCD(液晶)投影机优点是分辨率高(达成XGA标准)、价格廉价、亮度高、画面均匀,通常采取UHP冷光源,图象色彩丰富,画面层次感好;缺点是需要良好散热条件。DLP(Digital Light Processor)数字光处理器是一项全新投影显示技术,它以DMD 数字微反射器(Digital Micromirror Device)作为光阀成像器件,采取数字光学处理技术调制视频信号,驱动DMD光路系统,经过投影透镜获取大屏幕图像。DLP技术关键是DMD芯片,DMD芯片起到光学转换器作用,大小和LCD板类似,常见有0.7、0.9、0.95和1.1多个规格,在一个0.95DMD芯片上,能够集成一百多万个铝制微反射微镜。每个微镜全部在一个金属铰链上以5000次/秒运算速度做10转动,使光线反射处于开/关两种转换状态,投射在DMD芯片上R、G、B三基色信号经过微镜反射出去,经过镜头装置在屏幕上投影成像。比利时BARCO企业建立于1934年,是一家从事高科技专业电子产品生产厂家。在终端显示器材领域,BARCO企业一直以高品质产品和领先技术著名于世,目前关键致力于以下技术研究和应用: 高分辨率CRT(阴极射线管)监视器 高清楚度CRT(阴极射线管)投影机,目前在全球范围BARCO几乎是一家独秀 高分辨率LCD(液晶显示板)投影机,目前已达成16001200U-XGA分辨率 超高亮度DLP(数字光处理)投影机,目前拥有全球最高亮度27000 ANSI流明 数字电影DLPcinema投影机,目前获许德州仪器授权数字电影三大厂商之一 超高亮度LED(发光二极管)显示墙,全球唯一多元化显示技术创始者之一 卫星电视、临频前端、测试仪器、自动控制技术创始和顶尖器材制造商 全球公认大屏幕显像技术领导者,多项显像技术研究和发展先锋BARCO拥有这些跨世纪技术经验,已经成为全球发展高质量大屏幕投影系统坚实基础。BARCO企业旗下专业分销商和分企业,遍布全球95个国家和地域。所以,BARCO能够依据当地用户需求,快速高效地作出回复。BARCO对显示系统优异性、稳定性、可扩充性及技术服务高效率,使产品在国际投影显示行业中,技术优异和成熟全部不容置疑。采取升降吊架安装方法安装投影机,在确保投影机安全同时又表现美观大方(需装潢方配合做好吊架表面处理)。为了方便和会人员使用笔记本电脑演示和各类资料和信息查询和点播,在主席台主持人位安装一套多功效信息接入面板,提供多个信息接口及电源插座。包含AV、VGA、电脑音频、网络、电源等接口。方便会议进行时进行多媒体数据演示。4、显示系统可实现: 日常会议时间、显示会议标题、会议议案、会议议题 显示DVD、录像机、有线电视和多媒体信号高清视频图像 显示计算机辅助讲话内容远程高清视频图像 显示现场摄像及视频会议高清视频图像 显示室内分布信息点接入电脑或视频信号显示系统留有足够扩展接口。系统显示和信号矩阵切换,由中央集中控制子系统统一控制, 系统能够采集、存放、传输、播放及统计会议进程、电视电话会议、DVD/VCD播放机、录像机等设备图像信号。7.1.2扩声系统我们对多功效厅声场进行深入了解,并进行仔细研究以后,多功效会议厅品牌选型和设备选型均选择高级次,性能稳定产品,满足会议室内多功效会议扩声需求。设计指标:中国广播电视部93年6月1日实施(厅堂扩声系统声学特征指标),其中对语言扩声系统提出了一、二级指标,我们现在以一级指标为依据:最大声压级(空场稳定、声压):250-4000HZ内声压级大于或等于90 dB(A)传输频率特征:以250-4000HZ平均声压级为0 dB,在此频带内许可+4 dB -6 dB传声增益(dB):250-4000HZ平均值大于或等于-12DB声场不均匀度:1000HZ和4000HZ8 dB总噪声级:NR30(2)设计说明:一楼会议厅我们选择了英国BASSCO专业工程系列ATS两分频扬声器作为该会议厅主扩声系统, ATS-12;两分频扬声器作为辅助扬声器。因为考虑到多功效会议厅娱乐性,我们还选择了DR-218F双18寸超低扬声器负责整个房间超低音部分。这么合理配置使建声设计和电声设计二者完美结合,做出了正确”设计”,并能够取得最好音响效果。我们对该系统设计后经过计算机辅助设计模议了现场声场。经过计算机测试厅堂数据(混响时间、语言清楚度、最大声压级)全部超出国家语言兼音乐一级扩声标准。(3)扬声器系统部署方法和声场设计本扩声系统扬声器布局遵照以下标准:在大多数情况下,音响系统接收到是微弱信号(比如:和会者讲话),要把信号放大了才能被观众听到,当配置音响系统时,音响工程师对多个关键目标尤其注意:.对整个观众席声音均匀分布,对全部座位有均匀响度,和降低”死区”。.对整个观众区有稳定系统频率响应,和均匀音色。.提升清楚度和可懂度,所以讲话和歌唱每个词全部十分清楚。.发明合适”声场”给音乐有舒适空间,音响效果得到真实地表现。达成以上目标,将克服以下障碍:.在多种厅堂规模和形状条件下,扬声器摆位要使全部座位全部有十分清楚视线。.厅堂和安装结结组成因反射而劣化音色。.过分混响会减低或破坏清楚度,减弱可懂度。(4)设计描述主音箱:整个会议厅关键以大型研讨会议、新闻公布会、各类庆典活动位主,总体面积在400平米左右,为了声场均匀,主音箱采取单15寸450WATS-15音箱做为主扩声音箱,采取阵列吊装方法吊挂于主席台两边。 中置主扩声音箱:会议厅房间面积较宽,设计时依据实际宽度,为了让前几排中间听众愈加好听到来自主席台声音,在舞台上方中间设计了两只15寸音箱做为中置补声用,填补了声场均匀,达成一级标准扩声标准。 辅助音箱:因为会议厅长22米,只有四只15寸主音箱扩声会显得声场不均匀,到了后半场声音会很微弱,所以在后场墙壁上壁挂安装六只单12寸音箱做为辅助音箱,进行后场补声。这么声压级大,声场均匀。返送音箱:此会议厅除了会议外,还要举行小型号活动,设计时考虑到舞台上讲话人员或演唱人员方便听到自己说话声音,所以选择了BASSCO单12寸音箱做为舞台返送用。 低音音箱:考虑到该会议厅时小型活动低频不足,配置了两只18寸超低频舞台台口两侧,使音频分布愈加均匀,该音箱独特低音单元工艺,在大功率重播时含有很平坦频响特征,加之磁路中独有阻抗赔偿特征,有效地抑制频段因为阻抗上升而引发声压回落,使低频有力、节奏感强。调音台选定:调音台是一个音响系统心脏部分,它不单只是最脆弱一个步骤,而且是整个系统枢纽位置。一个音响系统,从话筒至音箱,整个信号旅程,设备全部有某种程度上备份,但调音台仅仅只有一台,其可靠性足以影响整个系统大局。系统中选择国际著名品牌英国声艺LX9系列16路调音台做为主扩声调音台。反馈抑制器:反馈抑制啸叫采取美国SABIN,产生反馈关键原因是话筒传声增益过大,话筒和音箱距离太近,又或是声场中一些频率声音反射状态过于活跃,造成声音正循环性放大。信号输入反馈抑制器,通常可将50Hz-15kHz中任何反馈频率送入移相器,进行移相处理后,再将音频信号送入正机输入端,这时音频信号就滤掉了声音反馈频率了,对哪个频点啸叫进行压际,用于预防频率过高引发啸叫,以免开会时出现话筒啸叫不好现象。数字音频处理器: 选择DBX产品中260,提供两路输入和6路输出,这些输出均可分配到任意一个单路或双路功放输入端,在各个输出通道中可任意设置多种性能电子分频器和多种均衡状态,使得和该通道连接扬声器系统取得最平滑频响特征曲线,优化系统特征还包含降低小信号底部噪声,取得最大信号动态范围扬声器保护性限幅和为多种声塔(或扬声器组)设置不一样延时,使各声源对各观众区达成同时发声目标,使声音更为清楚。效果器:一个好多功效会议厅要举行会议又要兼顾演出效果,为了能充足表现现场真实性,选配效果器能够经过软件来编辑或模拟出另外一个效果。7.1.3会议讨论、视像跟踪系统 (1)系统设计描述CREATOR数字会议在研讨,代表,大型国际会议中心应用数字技术先河,使数字技术优越性得以发扬。用简单系统处理和传送数字信号不仅大副地改善了音质,也简化了安装和操作。控制系统有两种选择:一个是以优异,操作方便软件实施调整和控制。另一个是无机务人员自动控制,操作方便是二者共同特点。CREATOR全部类型会议全部能提供灵活管理,不管是非正式小型会议还是多语种,数千人大型国际会议CREATOR全部得心应手,运作自如。CREATOR是同类设备中率先采取全数字技术系统。含有多功效,高音质,数据传送保密可靠等特点。它能够对会议过程实施全方面控制。系统可和视像跟踪系统联动,达成智能型高传输会议讨论系统。 (2)系统实现含有讨论式会议功效,1个主席,10个代表;含有优异先出,可设置人员讲话数量,如1、3、6或2、4、6含有主席讲话优先权含有摄像跟踪功效,当会议讲话人员开启讲话键,摄像头会自动追踪到讲话者。所采集图像可存放到对应存放设备内摄像头可依据现场情况,可设置六个预置位。7.1.4会议讨论同声传译系统 (1)系统设计描述CREATOR数字会议在研讨,代表,大型国际会议中心应用数字技术先河,使数字技术优越性得以发扬。用简单系统处理和传送数字信号不仅大副地改善了音质,也简化了安装和操作。控制系统有两种选择:一个是以优异,操作方便软件实施调整和控制。另一个是无机务人员自动控制,操作方便是二者共同特点。CREATOR全部类型会议全部能提供灵活管理,不管是非正式小型会议还是多语种,数千人大型国际会议CREATOR全部得心应手,运作自如。CREATOR是同类设备中率先采取全数字技术系统。含有多功效,高音质,数据传送保密可靠等特点。它能够对会议过程实施全方面控制。系统可和视像跟踪系统联动,达成智能型高传输会议讨论系统。 (2)系统实现1、含有讨论式会议功效,1个主席,10个代表;2、含有优异先出,可设置人员讲话数量,如1、3、6或2、4、6;3、含有十二种语言同声翻译;4、含有十二路通道语言接收,可调整音量大小。5、含有高性能、保密性强传输,不受外界干扰。7.1.5中央集中控制系统 系统经过7寸无线彩色触摸屏控制终端进行包含会场内全部音、视频等系统场景切换。细节控制内容包含音视频源播放、停止等全功效操作,控制界面要求依据使用习惯编制,要求方便操作。具体功效实现为: 1、音视频及计算机信号切换控制;2、投影及显示系统控制(投影机开关);3、红外视频设备控制(DVD播放机、MD机等红外控制设备);4、电源设备控制功效(投影机升降吊架、投影幕);5、调光控制功效(房价内可控硅灯光控制,每路功率不可大于1000W);6、可经过以太网进行远程控制,远程维护;7、智能操作画面;实现联动功效,做到”一键到为”即单击一个按键便可实现整个模式环境(如:投影模式、投影机结束模式等),大大提升工作效果,使用者更能集中于监视内容。7.1.6远程视频会议系统 系统中选择国际著名品牌POLYCOM远程视频会议HDX系列7000做为分会场终端设备,高清系统能够使用户随意、自然地进行视频交流,经过HDX 8000内置多方会议和内容共享功效,能够快速方便地将异地和会者经过视频召集起来完成项目协作。同时宝利通围绕立体声音频技术能够将房间内声音分为左右声道,使远端和会者直接感受到讲话人实际位置。整个视频会议系统必需支持ITU制订H.323标准,能够稳定运行在IP网络基础之上,系统含有良好性能扩展性,同时又含有良好性价比;视频会议终端编码输出速率能够调控,提供汉字图形用户界面,简单明了,易于操作和维护。具体功效实现为: 1、实现点对点会议,多点对多点远程视频会议功效 2、采取标准H.261、H.263、H.264等压缩编码标准和H323体系结构,能很好地确保和其它采取H323体系视频会议系统互通 3、可实现高清画中画功效 4、显示各会场名字 5、同时召开多个会议 6、能够将信息流(图像和计算机数据文档)同时传到远端,实现数据、视频、音频合一,达成远程交互愈加好境界。7.1.7录播系统(1)处理方案介绍CHNSYS-DVS多媒体会议室录播系统整体处理方案关键分为信息采集、信息处理、资源管理和资源使用 信息采集:信息采集关键在多媒体会议室实现,其经过CHNSYS-DVC完成,关键设备是信号编码器,如标清编码器、VGA编码器和高清编码器(上述设备均含有音频编码功效),其负责多媒体会议室内音视频和数据采集编码,并经过IP网络传送给多媒体录播服务器(CHNSYS-DVS)。 信息处理:信息处理关键经过多媒体录播服务器(CHNSYS-DVS)来完成,其负责多媒体会议室内编码器传送来信息处理(编码器经过IP网络传送给服务器信息),实现同时录制、实时直播和点播等功效。 资源管理:资源管理是多媒体录播服务器(CHNSYS-DVS)来提供,其关键完成文件管理:支持对录制文件全方面管理和分级功效;权限管理:支持3级用户权限,能够依据用户需求设置不一样权限;运维管理:用于B/S系统前后台连接,和WEB服务。 资源使用:资源使用是指用户在会议室和办公室等场所中全部能够经过网络使用IE浏览器登录多媒体录播服务器,采取组播、单播或点播等多个方法实时或非实时接收直播或点播内容。系统支持多级用户访问权限,确保用户信息安全。灵活多样窗口显示模式:用户在观看时可任意拖动交换两个窗口位置、双击全屏观看感爱好窗口内容,充足满足用户自主性。(2)方案描述用户目前情况是有三个多媒体会议室,实现视频会议,用户要求在上述会议室中(共十四个会议室)全部要实现录播需要。依据用户实际情况,本方案中主体系统配置是:在中心机房放置一台北京华夏电通科技CHNSYS-DVS4100多媒体录播服务器;另外在各会议室放置19台北京华夏电通科技CHNSYS-DVC前端高清编码器。多媒体录播服务器布署在网络中心机房,前端19台高清编码器CHNSYS-DVC EN分别布署在多媒体会议室。依据现场视频环境,一台用来录制远端视频会议室音视频信号源,一台用来录制当地会场音视频信号源,其中一楼大会议室,除当地会议音视频信号外,还能够对PC信号进行录制。由以上设备组成多媒体录播系统能够同时实现十四个多媒体会议室音视频同时录制和实时直播,即能够同时录制十四个多媒体会议室开会情况,也能够实时进行十四个多媒体会议室直播(十四个多媒体会议室能够同时直播,但在任意时刻同一个用户只能够选择观看一个会议室直播);十四个会议室录制后内容能够进行后期点播和下载。录播系统拓扑图:(3)CHNSYS-DVS多媒体会议室录播系统优势本身关键特点 系统稳定可靠(1)全系统采取专用硬件设备及Linux操作系统,确保了对病毒和攻击免疫。(2)采取分布式系统结构,能够灵活布署,最大程度避免故障风险。 系统功效强大(1)能够对多媒体会议综合信息进行全方面统一统计,内容包含了图像、声音和数据等。支持AV和VGA信号任意组合录制,如AV+VGA、2AV、2VGA、2AV+VGA等模式,单会场支持最多8路高清信号同时处理,全方面统计会议现场信息。(2)基于规模系统架构建立点直播功效,能够满足大量用户对于多媒体会议网络化应用需求。(3)强大用户管理和文件管理能够将系统管理愈加细致完善,避免文件安全和内容安全。(4)采取含有领先技术和强大处理能力DSP芯片,最高支持1080P全高清信号处理,满足多种高级会议应用需求。(5)系统采取最新高性能DSP处理芯片,配合嵌入式操作系统实时性,超强处理能力可使信号编码及传送瞬间完成,确保在实时直播时极低延时,能够确保用户在收看实况直播延迟不超出400ms。(6)丰富管理控制:支持LAN远程维护及控制,工程更新,系统状态查询;支持全双工可编程RS-232端口;支持红外控制,便于和本企业控制主机或其它中控系统配合使用。(4)CHNSYS-DVS多媒体会议室录播系统组成多媒体信号编解码器CHNSYS-DVCCHNSYS-DVC编码器是北京华夏电通科技自主研发用于视频、音频和数据图像编解码处理专业设备。全线产品采取Linux操作系统和B/S架构,配置了高性能DSP处理芯片,并为用户提供统一配置管理界面。产品含有高稳定,高质量、低消耗、低延时特点。编解码器组成图所表示,编解码器关键由:标清图像编码(解码)模块、高清图像编码(解码)模块、计算机(XGA)图像编码(解码)模块、音频信号编码(解码)模块、存放接口模块、同时监测模块、控制模块和管理模块组成;编解码模块关键采取了含有领先技术和强大处理能力DSP芯片,而且提供WEB界面服务。编码器关键功效编码器在系统前台,关键完成多种信号采集及编码,并经过IP网络发送给后台多媒体录播服务器。解码器在用户端,关键完成用户接收网络直播,或进行后期点播使用。编解码器只能同时选择编码或解码功效,用于信号编码和解码应用。（1） 图像(高清、标清)编解码(1080P/720P/D1/Half-D1);（2） VGA信号编解码(VGA/XGA/UXGA);（3） 混合声音信号编解码;（4） 单路信号当地输出存放(USB2.0);（5） 远程监管及解码直播。编码器设备:编解码器关键按键和接口A LAN接口:10/100M自适应网络接口B USB 2.0:用于当地存放时外接移动存放设备C VGA输入接口:用于采集VGA/XGA/UXGA信号D 音频接口(RCA):用于采集模拟音频信号E 高清图像接口(DVI-I/HDMI/YPbPr):用于采集高清图像信号F 标清图像接口(CVBS):用于采集标清图像信号G 控制接口(RS-485):用于摄像机远程控制H 控制接口(RS-232):用于中控控制CHNSYS-DVC WEB控制界面多媒体录播服务器CHNSYS-DVS4100多媒体录播服务器组成图所表示,服务器关键功效包含: 录制模块:负责将多个编码器送来多种多媒体信号进行同时录制。 直播模块:将同时处理后多媒体信息流化,并经过单播/组播方法进行网络直播。 点播模块:将存放在当地多媒体文件公布,满足用户点播应用。 文件管理模块:支持对录制文件全方面管理和分级功效。 权限管理模块:支持3级用户权限,能够依据用户需求设置不一样权限。 运维管理模块组成:用于B/S系统前后台连接,和WEB服务。采取定制专用嵌入式系统及专用硬件平台实现以上功效。多媒体录播服务器关键功效（1） 多媒体信号综合录制(包含图像、声音、数据等);（2） 多媒体会议实况直播(将会议室多媒体信号打包成一路数据流在网络上直播);（3） 多媒体会议后期点播、下载(录制好文件存放在服务器上,用户能够经过WEB界面访问并进行点播下载等后期操作);（4） 用户和设备管理(管理或使用人员能够经过WEB方法访问服务器进行用户管理和设备管理),使用者能够经过WEB界面或中控台进行操作。多媒体录播服务器设备:CHNSYS-DVS多媒体录播系统关键功效 多媒体信号综合录制 支持同时录制视频、音频和计算机动态屏幕内容,可将会议现场图像、声音和所讲解汇报、讲稿PPT等计算机屏幕上所显示内容同时录制到一个文件中,所需会议室多媒体信号可任意组合。 多媒体会议实况直播 可经过单播或组播方法将会议现场视频、音频、计算机动态屏幕在网络上进行实时直播,用户可经过IE浏览器登录服务器实时接收直播视频、音频和计算机动态屏幕内容。 多媒体文件后期点播和下载 系统内置点播功效,用户可经过IE浏览器点播录制好存放在多媒体录播服务器上文件。点播可观看到内容包含视频、音频和计算机屏幕内容。支持多级点播用户权限控制。以标准流媒体格式存放文件也可将文件上传到第三方点播系统公布。 用户管理和文件管理 支持多级用户权限及用户组功效,用户可灵活进行权限分配。支持在线用户管理功效,可进行在线用户统计、点名及挂断等操作,方便用户对远程培训过程管理。管理人员能够经过WEB页面对录制好文件进行管理,可进行更名、删除、下载、归档等操作;也可经过FTP程序进行远程文件下载后刻成光盘方便保留。CHNSYS-DVS WEB控制界面综合技术指标视频编码H.264视频速率128Kbps4Mbps可调整视频清楚度D1/Half-D1/720P/1080P/VGA/XGA/UXGA视频帧率/VGA帧率125帧/130帧可调整组合模式Video/Audio/Data信号任意组合录制参数Video/Audio/Data同时录制直播参数25用户并发单播/不限用户数组播点播参数25用户并发点播/支持下载回放参数专用/通用播放器(IE嵌入播放)录制容量8001000小时(标准情况下)存放方法当地存放/ I-SCSI协议网络存放管理方法WEB管理/中控管理电气指标工作电压:220V/50Hz/功耗(最大):200W环境指标工作温度:050/工作湿度:595%硬件技术参数型号CHNSYS-DVS4100产品说明4U高度,同一时间支持100个点并发点播电源300W冗余电源硬盘1000GB SATA,带2个可插拔硬盘架存放时间1x1080P分辨率、6.0Mbps码流录像:不低于350小时;1x 720P分辨率、4.0Mbps码流录像:不低于550小时;1x D1分辨率、2.0Mbps码流录像:不低于1000小时;网络接口2xRJ45 10/100/1000M自适应网络适应性含有多网口功效,可跨接不一样网段结构标准4U高度上架型设备颜色工业黑存放温度-4080工作温度050工作湿度5%95% 非凝结工作电压AC220V/50Hz,5A软件技术参数参数CHNSYS-DVS系统架构B/S结构,支持WEB管理视频编码方法ISO/IEC-14496-10/H.264 Baseline/Main/High Profile视频支持分辨率(最高)标清视频:720 x 576高清视频:1080PVGA/DVI视频:1280x1024录制帧率(最高)PAL视频:25 fpsNTSC视频:30 fps高清视频:30 fpsVGA/DVI视频:30 fps视频码率范围128Kbps - 1
