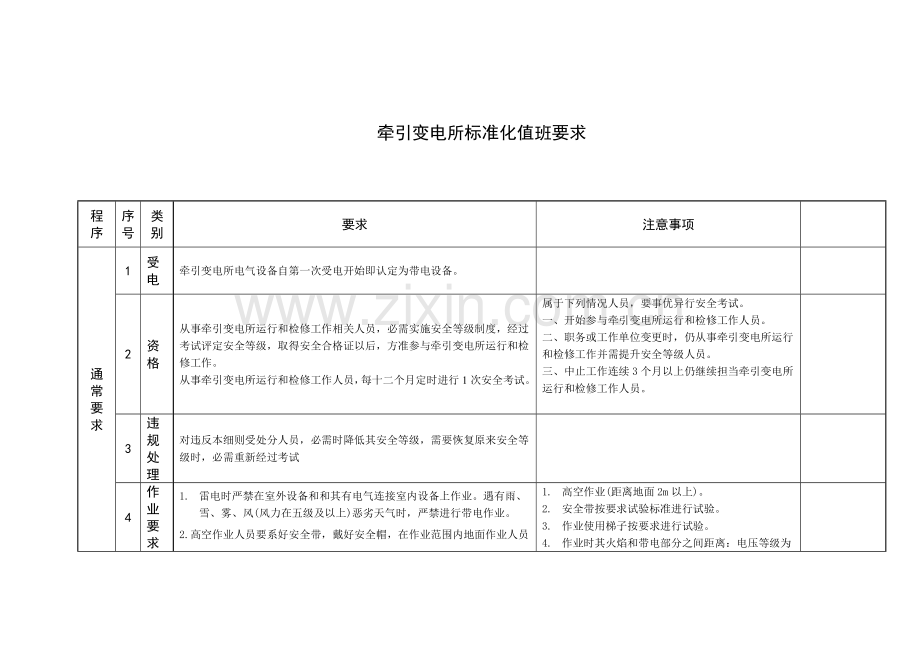

牵引变电所标准化值班要求

程序
序号
类别
要求
注意事项

通常要求
1
受电
牵引变电所电气设备自第一次受电开始即认定为带电设备。

2
资格
从事牵引变电所运行和检修工作相关人员，必需实施安全等级制度，经过考试评定安全等级，取得安全合格证以后，方准参与牵引变电所运行和检修工作。
从事牵引变电所运行和检修工作人员，每十二个月定时进行1次安全考试。
属于下列情况人员，要事优异行安全考试。
一、开始参与牵引变电所运行和检修工作人员。
二、职务或工作单位变更时，仍从事牵引变电所运行和检修工作并需提升安全等级人员。
三、中止工作连续3个月以上仍继续担当牵引变电所运行和检修工作人员。

3
违规处理
对违反本细则受处分人员，必需时降低其安全等级，需要恢复原来安全等级时，必需重新经过考试

4
作业要求
1. 雷电时严禁在室外设备和和其有电气连接室内设备上作业。遇有雨、雪、雾、风(风力在五级及以上)恶劣天气时，严禁进行带电作业。

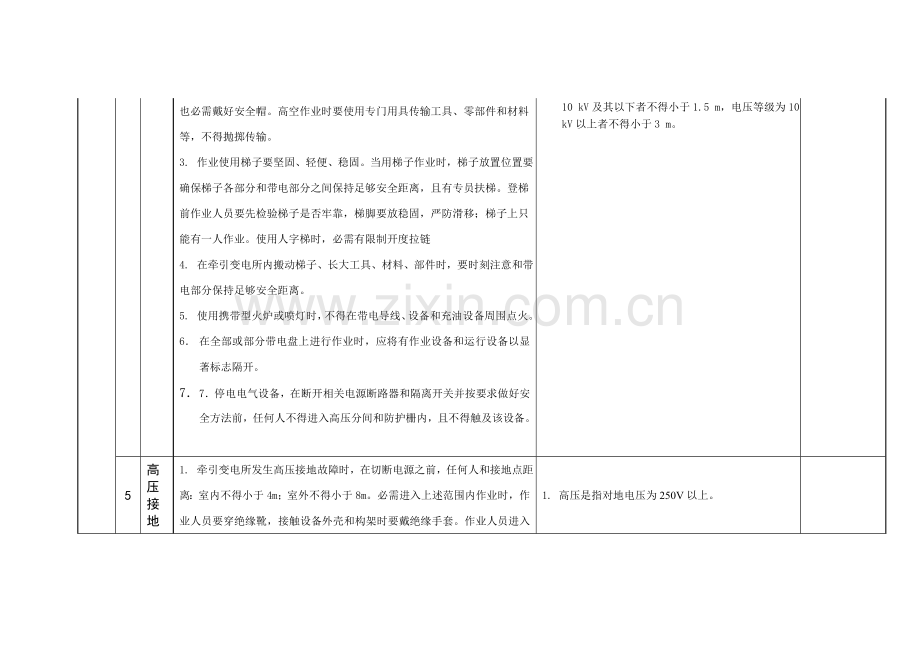

2.高空作业人员要系好安全带，戴好安全帽，在作业范围内地面作业人员也必需戴好安全帽。高空作业时要使用专门用具传输工具、零部件和材料等，不得抛掷传输。
3. 作业使用梯子要坚固、轻便、稳固。当用梯子作业时，梯子放置位置要确保梯子各部分和带电部分之间保持足够安全距离，且有专员扶梯。登梯前作业人员要先检验梯子是否牢靠，梯脚要放稳固，严防滑移；梯子上只能有一人作业。使用人字梯时，必需有限制开度拉链
4. 在牵引变电所内搬动梯子、长大工具、材料、部件时，要时刻注意和带电部分保持足够安全距离。
5. 使用携带型火炉或喷灯时，不得在带电导线、设备和充油设备周围点火。
6． 在全部或部分带电盘上进行作业时，应将有作业设备和运行设备以显著标志隔开。
7． 7．停电电气设备，在断开相关电源断路器和隔离开关并按要求做好安全方法前，任何人不得进入高压分间和防护栅内，且不得触及该设备。

1. 高空作业(距离地面2m以上)。
2. 安全带按要求试验标准进行试验。
3. 作业使用梯子按要求进行试验。
4. 作业时其火焰和带电部分之间距离：电压等级为10 kV及其以下者不得小于1.5 m，电压等级为10 kV以上者不得小于3 m。

5
高压接地
1. 牵引变电所发生高压接地故障时，在切断电源之前，任何人和接地点距离：室内不得小于4m；室外不得小于8m。必需进入上述范围内作业时，作业人员要穿绝缘靴，接触设备外壳和构架时要戴绝缘手套。作业人员进入电容器组围栅内或在电容器上工作时，要将电容器逐一放电并接地后方准作业。

1. 高压是指对地电压为250V以上。

6
消防
1. 牵引变电所要按要求配置消防设施和抢救药箱。当电气设备发生火灾时，要立即将该设备电源切断，然后按要求采取有效方法灭火。在牵引变电所内作业时，严禁用棉纱(或人造纤维织品)、汽油、酒精等易燃物擦拭带电部分，以防起火。

设备运行方法
1
运行要求
1.牵引变电所采取双电源、双回路受电，牵引变压器一主一备，单台运行。复线区段采取上下行并联运行方法。复线越区供电时采取分区所电源侧并联方法供电，以最大确保牵引供电能力且故障时不扩大影响范围。
2. 远动监控系统应投入运行。运行时各实施端内全部“远动—当地”转换开关置于“远动位”。在远动投入运行期间，凡有遥控对象发生故障，应停止对其遥控操作；修复后，供电调度员应立即恢复遥控功效。

1. 10kV回路发生单相接地时，电压互感器运行时间通常不应超出2小时。
2. 凡设有继电保护装置电气设备，不得无继电保护运行，必需时经过供电调度同意，许可在部分继电保护临时撤出情况下运行。
3. 主变压器重瓦斯和差动保护不得同时撤消

2.
设备要求
1. 一、电源线路及主变压器自投装置，应处于投入状态。
二、全部手动隔离开关主刀闸应处于合闸状态。馈线隔离开关主刀闸和接地刀闸不联动。
三、备用27.5 kV断路器应处于热备状态。检修需要时,应向供电调度要令拉出手车，修后应立即要令将手车推至运行位置。
四、27.5kV母线电压互感器均应投入运行。
五、交流系统两路独立电源应处于互备状态。直流系统两组电池处于并联状态。

3
并列运行要求
1. 一、接线组别相同。
二、电压比相同。
三、短路电压相同。

1. 对电压比和短路电压不相同变压器，在任何1台全部不会过负荷情况下能够并联运行。当短路电压不相同变压器并联运行时，应合适提升短路电压较大变压器二次电压，以充足利用变压器容量。

4
变压器立即停止运行标准
一、变压器音响很大且不均匀或有爆裂声。
二、油枕、防爆管或压力释放阀喷油。
三、冷却及油温测量系统正常但油温较平素在相同条件下运行时高出10℃以上或不停上升时。
四、套管严重破损和放电。
五、因为漏油致使油位不停下降或低于下限。
六、油色不正常(隔膜式油枕除外)或油内有碳质等杂物。
七、变压器着火。
八、重瓦斯保护动作。
九、因变压器内部故障引发差动保护动作。

5
当互感器立即停止运行标准
一、高压侧熔断器连续烧断两次。
二、音响很大且不均匀或有爆裂声。
三、有异味或冒烟。
四、喷油或着火。
五、充油式互感器因为漏油使油位不停下降或低于下限，干式互感器开裂。
六、严重火花放电现象。

值班
1
接班
一、交班人员向接班人员具体介绍设备运行情况及相关事项，接班人员要认真阅读值班日志及相关统计，熟悉上一班情况，离开值班、值守岗位时间较长接班人员，还要注意了解离所期间发生新情况。
二、交接班人员共同巡视设备，检验查对值班日志及相关统计应和实际情况符合，信号装置、安全设施要完好。
三、交接班人员共同检验作业相关安全设施，查对接地线数量及编号。
四、交接班人员共同检验工具、仪表、备品和安全用具。办理交接班手续时，由交接班人员分别在值班日志上签字，由接班人员向供电调度汇报交接班情况。

2
值班要求
1. 牵引变电所值班员、值守人员安全等级不低于三级；助理值班员安全等级不低于二级。
2. 当班值班员不得签发工作票和参与检修工作；当班助理值班员可参与检修工作，但必需依据值班员要求能随时退出检修组。助理值班员在值班期间受当班值班员领导；当参与检修工作时，听从作业组工作领导人指挥。
3. 有些人值班牵引变电所要按要求班制昼夜值班，有些人值守牵引变电所值守人员所内二十四小时在岗、备守人员随叫随到。
4. 正在处理故障或进行倒闸作业时不得进行交接班。未办完交接班手续时，交班人员不得擅离职守，应继续担当值班、值守工作。
1. 在当值期间要做好下列工作：
一、掌握设备现实状况，监视设备运行。
二、按要求进行倒闸作业，做好作业地点安全方法，办理准许及结束作业手续，并参与相关验收工作。
三、立即、正确地填写值班日志和相关统计。
四、立即发觉和正确、快速处理故障，并将处理情况汇报供电调度及相关部门。
五、保持所内整齐，严禁无关人员进入控制室和设备区。

3
值班钥匙管理
1. 有些人值班、有些人值守牵引变电所每个高压分间及室外每台隔离开关锁均应有两把钥匙，由值班员或值守人员保管1把，交接班时移交下一班；另1把放在控制室内固定地点。
各高压分间和各隔离开关钥匙均不得相互通用。
当有权单独巡视设备人员或工作票中要求设备检修人员需要进
入高压分间巡视或检修时，值班员或值守人员可将其保管高压分间钥匙交给巡视人员或作业组工作领导人，巡视结束和每日收工时值班员或值守人员要立即收回钥匙，并将上述过程记入值班日志。
无人值守牵引变电所钥匙应由所属工区统一保管。

报表统计管理
1
通常要求

一、填写字迹应清楚、端正，不得任意涂改、撕页，并保持整齐。
二、表内各项应按要求填写，署名地方应记全名。
三、统计时间应包含月、日、时、分，表示应用两位阿拉伯数字。年表示用四位阿拉伯数字。
四、各类计量单位均用国际单位制符号。假如标注了单位按单位计算,在数字后面不能再填单位。
五、各报表除特殊要求外,均只能用蓝、黑色钢笔或圆珠笔填写。并确保一张台帐或报表只能有一个颜色。
六、当多种台帐报表空格填满后乃有内容,请另附纸写出,并规范地粘贴在该页后面。

2
牵引变电所值班日志

一、 值班日志每本31页,每个月1∽31日值班日志填写在一本台帐上。
二、 交接班时间：按交接班完成实际时间填写。通常交接班时间定为早上8:30和下午18:00。
三、 由值班员按值班员、助理值班员次序签字，填写一名值班员和一名助理值班员。
四、 气象：白天、夜间应分别填写，如遇雷雨、大雾、霜冻等恶劣天气应尤其注明。(由交班人员填写本班值班时天气)
五、 通常计量：8：00、12：00、16：00、20：00四个时间抄表。各计量保留一位小数。
六、 电度计量：每日18：00抄表，读数栏填抄表数，差数栏填入当日18：00读数和前一天18：00读数之差。读数、差数保留位数和表计相同，电度保留二位小数。若不足二位加零补足。功率因数保留二位小数。

七、 主变运行统计
1.主变运行小时：主变当月累计运行小时数，单位为“小时”。
2.停运原因:填以下原因:“设备故障、地方失压、跳闸、热备用、设备检修“等。
八、 电容运行统计
运行小时:同主变运行小时之要求。
九、 负荷统计
1.时间:××时××分
2.供电臂:如燕沙臂、机务、站场
3.电流保留一位小数，其它不保留小数。
十、 关键记事
1.交接班统计：交班值班员检验本班运行及统计等情况后宣读“能够交班“，接班值班员接班完成后，填“运行正常，同意接班”，若某项有缺点，可记“除××××外，其它正常，能够接班“。
2.巡视统计关键点（包含熄灯巡视）：包含巡视时间、设备情况，如“××分巡视设备正常“或“××时××分巡视发觉×××××，其它正常”，班中巡视要求为8：00、12：00、16：00、20：00。
3.更换值班人员统计：包含更换时间及人员姓名，如“××时××分，×××（姓名）退出值班，×××（姓名）加入值班“。
4.事故、故障、缺点关键点：包含发生时间、故障设备或误操作人员及故障简单情况。
5.检修记事：如：二次线路更改规格型号和原图纸不相同二次设备,继电保护整定值更换等；应在本栏中填入检修或更换、安装、拆除工作开始时间和结束时间、设备名称、设备编号、更换部分或运行编号。修后状态:优良、合格、不合格
6.发生设备事故或误操作简明情况,如发生时间、设备名称、责任者、原因等。
7.命令指示：和生产直接相关命令及通知时间。发令人及关键内容。
如：“××时××分电调传达，101开关能够投入使用“。
8.其它：和生产相关内容，包含时间、人员及内容。
如“××时××分供电局×××更换1号B电度表，底度×ד。
十一、 牵引变电所小时负荷统计
本统计读数、差数小数位数和电度表一致，若小数位前数字太长，则除8：00、23：00数字必需填全外，其后数字小数位前留一位数即可。小时电量、日用量、最大小时功率、平均小时功率均保留一位小数。负荷率以百分率表示，保留一位小数，如56.3%
每日小时负荷抄表时间为8：00∽23：00累计16次
日用量=(当日18点电度数-前日18点电度数) ×变比，瞬时功率不计
最大小时功率=最大差数值×变比

十二、 蓄电池运行日志
1.每日8:00、16:00将所测领示电池电压如实填入表中。单个电池电压保留两位小数，总电压、总电流保留一位小数。
2.蓄电池组通常规为I组、II组,只有一组,则编号为I组。
3.蓄电池组电压:单个电池组总电压。
4.运行方法:分为充电、浮充电、放电、停运等四种。
5.蓄电池运行状态:分正常、缺点、故障三种。6.控母电压、电流保留一位小数。

3
倒闸操作命令统计

一、全部倒闸操作均应填入本统计，远动操作只填日期、命令内容、完成时间、汇报人、供电调度员栏。
二、命令无效时，也要统计，但实际上只给发令时间者可划掉，应涂抹“—“，命令无法完成时，如送电不成功时不能划掉，而应记下送电不成功。
三、日期：XX月XX日
四、批按时间（完成时间）：XX时XX分

4
作业命令统计

填写标准见“倒闸操作命令统计“。

5
保护装置动作和断路器自动跳闸统计

一、 ××变电所(亭):填牵引变电所（亭）全名，如：XX牵引变电所（亭）、XXX开闭所（亭）
二、 跳闸时间:以每日和电调核正确时间为标按时间。
三、 断路器运行编号:主变跳闸时在同一栏内填入101、201A、201B或102、202A、202B，电容一起跳闸必需另填一栏。馈线跳闸时，除填运行编号外还在下半栏内填入对应供电臂名称
四、 保护名称:包含动作全部保护全名（以打印名称为准）
五、 重合闸：重合成功、重合不成功两种。重合闸未投入填“重合闸撤消”，重合闸未动作填“重合闸拒动”（重合闸投入了但保护装置未自动重合），无重合不填。
本栏只有馈线跳闸时才填，主变及电容跳闸时填“/“。
六、 强送: 强送成功、强送不成功两种。无强送不填。本栏只有馈线跳闸时才填，主变及电容跳闸时填“/“。
注：强送是指不管故障原因查明是否，凡跳闸后依据供电调度命令合闸送电。手动合闸指正常停电后送电。
本栏只有馈线跳闸时才填，主变及电容跳闸时填“/“。
七、 设备情况：在观察后填入“正常（或不正常）“不正常写明不正常内容（包含各设备油色、触头、气色、机构动作情况均等）
八、 信号显示情况：如音响、闪光、多种信号灯（包含信号继电器信号）显示均正确时，方可填写“正常“，有异常时，应逐项填写不正常显示情况，如填“无××、××信号，其它正常”。
九、 全部跳闸数据均保留两位小数。全部数据必需填故测仪上数据，若故测仪没有打印时才填保护装置上数据，而且在填电流一栏左上角打“*“，若两种保护皆没有打印，则只在保护名称一栏内填“无打印”。电容、主变跳闸要填入电流、电压值，若是差动跳闸，则填入主变差动电流值、电压值。
十、 跳闸原因:以电调给原因为准。若电调未给,则填“电调未给“电调给原因不明填“不明”；在交班前未查明原因，用铅笔填“电调未给“在以后电调给了原因（必需在5天内）再用其它要求笔填好。
十一、 复送时间:重合成功不填该栏；换设备投入填“××时××分投入×××（设备运行编号）“如“××时××分1#B自投成功”，211跳闸后投入了212时填“××时××分送212“
十二、 累计跳闸次数：断路器跳闸计数器上计数。
十三、 值班员：填入当班主值班员全名。

6
设备缺点统计

一、 ××变电所(亭):填牵引变电所（亭）全名，如：XX牵引变电所（亭）、XXX开闭所（亭）
二、 发觉缺点日期、消除缺点日期: ××××年××月××日
三、 全部些人员名字填写必需用全名。
四、 有缺点设备名称及运行编号:主接线图上运行编号,没有运行编号不填。
五、 缺点内容:填入缺点产生后发生现象及缺点部位。
六、 处理方法：具体采取了哪些方法来消除缺点，处理后结论。
七、 备注:处理中发觉了哪些问题或处理后还存在哪些问题。
八、 本表中一项缺点只能填写一栏。处理了仍未消除重填一栏

7
避雷器动作统计

一、 ×××变电所(亭):填牵引变电所（亭）全名，如：XX牵引变电所（亭）、XXX开闭所（亭）
二、 避雷器型号:设备铭牌上型号
三、 制造厂:设备铭牌上制造厂全名
四、 运行编号:主接线图上编号,1F、2F…………
五、 设备编号:铭牌上出厂编号
六、 每次打雷后,计数器检修后或巡视时,应检验其读数是否变动,未变动不统计。检修后读数由试验人员填写试验后读数，这时差数应记为零，且不累计到动作总次数内。
七、 每十二个月预防性试验后须记下当年底数；每一季度头一月1日巡视再填一次，并在对应日期左上方加“*“

8
设备巡视统计

一、 本统计仅在无人值班所（亭）使用，由所属工区负责保管和填写。
二、 巡视日期：XXXX年XX月XX日
三、 巡视处所：全名
四、 巡视情况：含巡了哪些设备，设备正常是否，假如有缺点要写出缺点现象、部位
五、 缺点处理情况：含采取方法、处理结果、处理人

9
设备检修统计

一、 由变配电车间检修，除在变电所留存在外，变配电车间应在本车间留存一份。
二、 日期：××××年××月××日至××××年××月××日
三、 设备名称及设备编号:上半栏填检修设备全名(若是部分检修则写明具体名称), 其中高压母线、电缆、配电盘、端子箱、避雷器、避雷针、回流线、接线装置、室内外照明、高压开关柜若全部检验就此名称填，只检修部分设备时，须注明其具体名称，如高压室母线、室外电缆、主变控制盘、端子箱、地域开关、1#B风机等。下半栏填设备或设备部件出厂编号，无编号填“/“。
四、 安装地点及运行编号:上半栏填安装地点(室外+110KV侧(或27.5KV侧；高压室<或电容室、主控室>),下半栏填主接线图中该设备运行编号，若是设备附件时，也只填设备运行编号。
五、 承修班组：填全名。
六、 修程:周期检测、临修、更新
七、 检修责任人:工作票上工作领导人。检修该项工作工作票或口头命令中领导人，工作票结束签字，若一张工作票内包含多个班组工作，需要各自填写其检修试验结果时，各组责任人分别填写完检修内容及结果后在检修结果栏中签字，工作票领导人在各小组填写并签字后，在该栏中签字。
八、 互检人人:1#是牵引变电所工长,工长不在或是担任工作领导人时，由2#牵引变电所安全员负责验收；若二者均不在时由3#主值班员负责。
九、 修前状态:检修前存在问题,如隔离开关应填修前尺寸即分、合闸角度，止钉间隙，接地刀闸和带电部分距离，接触电阻；隔离开关、电力电缆依据试验周期还应填写绝缘电阻。
十、 修中方法：
1.工作票号、口头命令号
2.采取方法(非工作票上内容)
3.检修项目。周期性检修时，凡按要求项目进行时只填“按××修程要求进行”和除要求外进行了检修项目；其它性质检修，进行了哪项填哪项。
4.预防性试验时能够写预防性试验,非预防性试验应注明试验原因,如事故后检修试验、安装试验、修后（大修、开盖、临修等）试验等。
十二、修后结语:
检修后相关技术数据及质量评定（质量评定优良、合格、不合格），主变在大修或调分接开关位置后应填明调后档位；高压试验结果通常试验能够填“合格或除××项外其它合格”，但事故后检验性试验还必需记下每项试验结果。
十三、只要是一个工作领导人，不管是否跨天或用几张、多个工作票均可填一张检修统计；若工作领导人更换，工作票未换亦只填一张检修统计；若工作领导人更换了，则须重填一张检修统计。

10
牵引变电所第一个工作票

一、 印刷编号：为了预防私自销毁和更改已使用工作票，每个供电段能够年度或车间编制印刷工作票编号。通常在使用前作废工作票也必需保留，并在印刷编号下面注明“作废”二字，备查。
二、 ×××变电所(亭):填牵引变电所（亭）全名，如：XX牵引变电所（亭）、XXX开闭所（亭）
三、 工作票号:按工作票种类(1)-月别-序号次序填写,均用阿拉伯数字。
四、 作业地点及内容:填写运行编号、设备名称、修程、某项缺点临检。填系统年检时，应在括号内注明年检各项设备运行编号。
五、 工作时间：依据供电调度批按时间填写。
作业组组员姓名及安全等级:安全等级及其累计人数全用汉字大写填写,如壹、贰、叁、肆、伍、陆、柒、捌、玖、拾……；若作业组人数太多，此栏填不完时，应附页粘贴在工作票上。
六、 非专业人员：未取得牵引变电所安全等级人员，如厂家、接触网工、电力工、劳务工等。
七、 外单位作业时变电所监护人：是指在比如增建复线等更改、基建施工，由外单位电气化施工队伍作业，或是诸如房屋、土建等施工时，变电所内必需指定专员负责监护人员。
八、 必需采取安全方法：
1.断开断路器和隔离开关：包含拉出小车位置是否止滑，隔离开关是否加锁。(按倒闸次序填写)
2.安装接地线位置：按低压侧――高压侧次序，先A相后B相，先1号系统后2号系统填写。
3.装设防护栅、挂标示牌位置：按《细则》第四章第七节“标示牌和防护栅”要求条款要求填写，即：全部安全方法均由值班人员办理。
4.注意作业地点有电设备是：指距离作业点1.5∽3米高压有电设备。距离3m以上可由工作票签发人依据工作性质、作业组组员对设备装设熟悉程度等多种原因是否列为周围带电设备。比如邻近型号相同带电设备、运行编号相同带电设备和停电检修设备距离虽在3m以上，为安全起见最好列为周围带电设备。
5.其它安全方法:如切断低压交、直流电源；一些继电保护和自动装置应撤出运行；其它一些情况下需采取补充安全方法。
九、 已完成安全方法：安全方法完成后由值班员逐一填写，再和工作领导人共同检验，每检验一项，在方框内打√确定。全部检验无误后,值班员签字。
十、 日期和姓名填全,不能省略填写
十一、 已安装接地号码：接地线按根数划分，将已安装地线号码逐一填写。
十二、 无变更工作组组员统计及延长作业时间填“/”。

11
牵引变电所第三种工作票

一、 印刷编号：为了预防私自销毁和更改已使用工作票，每个供电段能够年度或车间编制印刷工作票编号。通常在使用前作废工作票也必需保留，并在印刷编号下面注明“作废”二字，备查。
二、 ×××变电所(亭):填牵引变电所（亭）全名，如：XX牵引变电所（亭）、XXX开闭所（亭）
三、 工作票号:按工作票种类(3)-月别-序号次序填写,均用阿拉伯数字。
四、 作业地点及内容:填写运行编号、设备名称、修程、某项缺点临检。
五、 工作时间：依据供电调度批按时间填写。
作业组组员姓名及安全等级:安全等级及其累计人数全用汉字大写填写,如壹、贰、叁、肆、伍、陆、柒、捌、玖、拾……
六、 非专业人员：未取得牵引变电所安全等级人员，如厂家、接触网工、电力工、劳务工等。
七、 外单位作业时变电所监护人：是指在比如增建复线等更改、基建施工，由外单位电气化施工队伍作业，或是诸如房屋、土建等施工时，变电所内必需指定专员负责监护人员。
八、 必需采取安全方法：
1.意作业地点有电设备是：指距离作业点1.5∽3米高压有电设备，在二次回路作业时是指二次回路带电部分。距离作业地点3m以上可由工作票签发人依据工作性质、作业组组员对设备装设熟悉程度等多种原因是否列为周围带电设备。比如邻近型号相同带电设备、运行编号相同带电设备和停电检修设备距离虽在3m以上，为安全起见最好列为周围带电设备。
2.其它安全方法:如切断低压交、直流电源；一些继电保护和自动装置应撤出运行；其它一些情况下需采取补充安全方法或需要尤其强调注意内容。
九、 已完成安全方法：安全方法完成后由值班员逐一填写，再和工作领导人共同检验，每检验一项，在方框内打√确定。全部检验无误后,值班员签字。
十、 日期和姓名填全,不能省略填写
十一、 无变更工作组组员统计填“/”

巡视
单独巡视要求
1
1. 有权单独巡视人员是：牵引变电所值班（值守）员和工长、安全等级不低于四级检修人员、技术人员、主管领导干部。
2. 当1人单独巡视时，严禁移开、越过高压设备防护栅或进入高压分间。如必需移开高压设备防护栅或进入高压分间时，要和带电部分保持足够安全距离，并要有安全等级不低于三级人员在场监护。
1. 值班员、值守人员巡视时，要事先通知供电调度或助理值班员；其它人巡视时要经值班员、值守人员同意。在巡视时不得进行其它工作。

特殊巡视要求
2
1. 在有雷、雨情况下必需巡视室外高压设备时，要穿绝缘靴、戴安全帽，并不得靠近避雷针和避雷器。

1. 遇有下列情况，要合适增加巡视次数：
一、设备过负荷，或负荷有显著增加时；
二、设备经过大修更改或长久停用后重新投入系统运行；新安装设备加入系统运行；
三、遇有雾、雪、大风、雷雨等恶劣天气、事故跳闸和设备运行中有异常和非正常运行时。
四、对新装或大修更改后变压器投入运行后二十四小时内，要每隔2小时巡视1次。

正常巡视要求
3
1. 值班、值守人员天天最少巡视4次；每七天最少进行1次夜间熄灯巡视；每次断路器跳闸后对相关设备要进行巡视。无人值守牵引变电所巡视由所属工区负责，巡视周期每七天应不少于3次。

1. 牵引变电所天天巡视时间（8：00 12：00 16：00 20：00） 。熄灯巡视时间:每七天一晚上22：00.

倒闸
倒闸权限
1
1. 牵引变电所10kV自用电变压器、额定电压为27.5 kV及以上设备，其倒闸作业和撤消或投入自动装置、远动装置和继电保护，除要求特殊情况外，均必需有供电调度命令方可操作。

1.牵引变电所额定电压为27.5 kV 以下设备，其倒闸作业和撤消或投入自动装置和继电保护，须经牵引变电所工长或当值人员准许方可操作，并将倒闸作业(撤消或投入自动装置、远动装置和继电保护)时间、内容、原因、准许人姓名记入值班日志或巡视统计中。对供给非牵引负荷用电设备倒闸作业，在正常情况下，由供电段提前通知用户，必需时办理停送电手续。

特殊倒闸
2
1. 需供电调度下令进行倒闸作业断路器和隔离开关，遇有危及人身或设备安全紧急情况，当值人员可先行断开相关断路器和隔离开关，再汇报供电调度。远动区段遇有危及人身或设备安全情况时，供电调度员可先行断开相关断路器和隔离开关，再通知相关部门。
2. 供电调度下达倒闸和作业命令除遇有危及人身或设备安全紧急情况外，均必需有命令编号和批按时间；没有命令编号和批按时间命令无效。
3. 正常情况下，不应操作脱扣杆进行断路器分闸。电动操作断路器，除操作机构中含有储能装置者外，严禁手动合闸送电。

1.特殊倒闸后要再合闸时必需有供电调度命令。

当地倒闸

3
一、需供电调度下令倒闸断路器和隔离开关，倒闸前要由值班员向供电调度提出申请，供电调度员审查后公布倒闸作业命令；值班员受令复诵，供电调度员确定无误后，方准给命令编号和批按时间；每个倒闸命令，发令人和受令人双方均要填写倒闸操作命令统计。供电调度标准上不能在倒闸期间进行电话催时，但一有电话，值班员必需第一时间优异行接听，以预防或追回误停误送命令。
二、倒闸作业必需由助理值班员操作，值班员监护。值班员在接到倒闸命令后，要立即进行倒闸。手动操作时操作人和监护人均必需穿绝缘靴，戴安全帽，同时操作人还要戴绝缘手套。隔离开关倒闸操作要快速正确，中途不得停留和发生冲击。
三、倒闸作业完成后，值班员立即向供电调度汇报，供电调度员立即公布完成时间，至此倒闸作业结束。
四、倒闸作业按操作卡片进行，没有操作卡片倒闸作业由值班员编写倒闸表并记入值班日志中，由供电调度下令倒闸设备，倒闸表要经过供电调度员审查同意。
，
1. 拆装高压熔断器必需由助理值班员或备守人员操作，值班员或值守人员监护。操作人和监护人均要穿绝缘靴、戴防护眼镜，操作人还要戴绝缘手套。
2. 带电更换低压熔断器时，操作人要戴防护眼镜，站在绝缘垫上，并要使用绝缘夹钳或绝缘手套。
3. 供电调度员对1个牵引变电所1次只能下达1个倒闸作业命令，即1个命令完成之前，不得发出另1个命令。

远动倒闸

4
一、调度端进行遥控操作时，必需严格监护制度，即：一人监护、一人操作。
二、在调度端进行远动倒闸操作，供电调度员应提前通知牵引变电所。倒闸时，调度员必需严格按操作卡片实施,并认真确定遥控对象，牵引变电所当值人员监视实施情况并做好操作统计。无人值守牵引变电所，由供电调度员经过遥信、遥视系统监视实施情况是否正确。
三、在对某遥控对象进行遥控操作时，如第一次操作失败，且未发觉任何设备缺点时，许可再操作一次，两次操作失败，应将牵引变电所遥控对象置为当地位，进行当地操作。有些人值守牵引变电所，准许值守人员单人在主控制室内进行电动当地操作和高压室内分间外进行手动分合操作。无人值守牵引变电所，供电调度员应采取相关应急方法进行处理。

1. 对馈线停电远动倒闸操作，牵引变电所可不进行验电和接地

设备运行要求
1
通常项目
1、全部电气设备外壳均应清洁无油垢，工作接地及保护接地良好，锈蚀面积不得超出总面积5%。
2、全部充油(气)设备油位(气压)、油(气)色均要符合要求，油管路通畅，油位计(气压表、密度表)清洁透明。不得漏油(气)。
3、设备、金属构架、杆塔和支撑装置锈蚀面积，不得超出总面积5%，钢筋混凝土基础、杆塔、构架应完好，安装牢靠，并不得有破损、下沉。设备室和围栅应完好并锁住。
4、紧固件要固定牢靠，不得松动，并有防松方法，螺纹部分要涂油。
5、各部法兰应紧固，受力均匀。
6、绝缘件应无脏污、裂纹、破损和放电痕迹，瓷釉剥落面积不得超出300 mm2。
7、多种引线不得松股、断股，连接要牢靠，接触良好，张力合适，无过热，相间和对地距离均要符合要求。
8、电气设备带电部分距接地部分及相间距离要符合要求。
9、设备音响正常，无异味，状态正确，机构箱、端子箱密封良好。
10、各二次控制开关、熔断器位置、状态正确，符合要求。
11、设备各项试验结果正常。

2
主变压器
一、通常要求：
1、各散热器、油枕、瓦斯继电器、防爆管等处阀门应打开。
2、呼吸器油封内有油、硅胶颜色正常。
3、防爆筒玻璃（薄膜）或压力释放阀无破裂、密封良好。
4、瓦斯继电器无气体、无积水、渗油、引线良好、接线盒无积水或积油。
5、温度计表盘无污、雾，金属细管弯曲半径大于75毫米，温度计指示正常。
6、冷却装置齐全，运行正常。
7、运行中油浸自冷、风冷式变压器，其上层油温不应超出85℃；风冷式变压器当其上层油温超出65℃时应起动风扇。
二、当变压器过负荷运行时，对相关设备要加强检验：
1、监视仪表，统计过负荷数值和连续时间。
2、监视变压器音响和油温、油位及冷却装置运行情况。
3、检验运行变压器、断路器、隔离开关、母线及引线等有没有过热现象。
4、注意保护装置运行情况。
三、当变压器油温超出要求值时，要检验原因，采取方法降低油温，通常应进行下列工作：
1、检验变压器负荷和温度，并和正常情况下油温查对。
2、查对油温表。
3、检验变压器冷却装置及通风情况。
四、长久停用和检修后变压器，在投入运行前除按以上要求检验外，还应检验：
1、分接开关位置应适宜且三相一致，有载调压开关位置应符合要求，相位符合要求。
2、散热器、油箱上部残余空气应排除。
3、按要求试验合格。
4、保护装置应正常。
五、在换油、滤油后，通常情况下应待绝缘油中气泡消除后方可运行。
六、油枕油位合适，隔膜无破损，集污器内无积水和杂物。

3
SF6
断
路
器
一、通常要求：
1、分合闸指示器应和实际状态相符，分合闸计数器指示应正确。
2、弹簧储能情况正常。
3、操作箱内加热器投退符合厂家要求。
二、断路器要逐台统计其自动跳闸次数，当自动跳闸次数达成要求数值时应进行检修。
1、发觉断路器拒动时应立即停止运行。
2、断路器跳闸时，发生气体颜色极不正常、喷气或气压低于下限值时应立即停止使用。
3、断路器每次自动跳闸后，要查明原因，采取方法立即恢复供电。同时值班人员要对断路器及其回路上连接相关设备均须进行检验，具体项目和要求以下:
（1）气体压力是否正常；
（2）变压器外部状态及油位、油温、油色、音响是否正常。
（3）母线及引线是否变形和过热。
（4）避雷器是否动作过。
（5）多种绝缘子、套管等有没有破损和放电痕迹。

4
少油断路器
一、通常要求：
1、液压表指示正确，压力符合厂家要求。
2、分合闸指示器应和实际状态相符，分合闸计数器指示应正确。
3、直流接触器触头无严重烧伤、灭弧罩齐全。
二、断路器要逐台统计其自动跳闸次数，当自动跳闸次数达成要求数值时应进行检修。
1、发觉断路器拒动时应立即停止运行。
2、断路器跳闸时，发生严重喷油、喷瓦斯或发觉油内含碳量很高触头严重烧伤、不对位时应立即停止使用。
3、断路器每次自动跳闸后，要查明原因，采取方法立即恢复供电。同时值班人员要对断路器及其回路上连接相关设备均须进行检验，具体项目和要求以下：
（1）是否喷油，油位、油色是否正常，液压操作机构压力是否正常。
（2）变压器外部状态及油位、油温、油色、音响是否正常。
（3）母线及引线是否变形和过热。
（4）避雷器是否动作过。
（5）多种绝缘子、套管等有没有破损和放电痕迹。

5
真空断路器
一、通常要求：
1、断路器手车位置应符合运行方法要求，并和统计相符。
2、分合闸位置指示器和实际情况相符，分合闸计数器指示正确。
3、弹簧储能情况正常。
4、动静触头完整、接触良好，无发烧现象、无烧伤痕迹。
5、真空灭弧室应完好。玻璃真空灭弧室内无辉光，铜部件应保持光泽。
6、闭锁杆位置正确，止轮器良好。
7、传动连接杆无损伤，位置正确。
二、断路器要逐台统计其自动跳闸次数，当自动跳闸次数达成要求数值时应进行检修。
1、发觉断路器拒动时应立即停止运行。
2、断路器跳闸时，发生真空灭弧室损坏、触头严重烧伤、不对位时应立即停止使用。
3、断路器每次自动跳闸后，要查明原因，采取方法立即恢复供电。同时值班人员要对断路器及其回路上连接相关设备均须进行检验，具体项目和要求以下：
（1）分合闸位置指示信号、小车位置是否正常，真空灭弧室外观、传动部件是否有损坏，流互是否有异常。
（2）变压器外部状态及油位、油温、油色、音响是否正常。
（3）母线及引线是否变形和过热。
（4）避雷器是否动作过。
（5）多种绝缘子、套管等有没有破损和放电痕迹。

6
干式变压器、电抗器、抗雷圈、单装互感器
一、通常要求：
1、电流互感器确保二次无开路；
2、电压互感器应确保二次无短路，其高低压熔断器应完好。
二、导线无损伤、线圈无变形。匝间绝缘垫块完好，间隙均匀。
三、通风通道无异物。

7
隔离开关
通常要求
1、闸刀位置正确，分合闸角度或距离符合要求，分、合闸止钉间隙符合要求，触头应无严重烧伤。处于合闸位置时触头接触良好，接地刀打开后和带电部分距离符合要求。
2、三相不一样期符合要求。
3、机构操作灵活，主刀和接地刀联锁可靠，分合闸位置限制器作用可靠，辅助接点转换正常，远方信号和开关分、合状态相符。
4、手动操作机构及电动操作机构箱应加锁。
5、电动操作机构分合闸位置指示器应和实际情况相符。

8
电容赔偿装置
一、 通常要求：
1、电容器外壳应无膨胀、变形，接缝应无开裂、无渗漏油。
2、熔断器、放电回路及隶属设备（包含放电回路和串补装置阻尼电阻、放电间隙等）应完好。
3、电抗器无异声异味，空心电抗器线圈本体及周围铁磁件无过热现象；油浸式电抗器油位正常符合要求，无渗油现象。
4、室内温度符合要求，通风良好。
5、电容赔偿支路电流指示正常，符合要求。
二．接地放电间隙各部件完整无损，作用良好

9
高压母线
一、通常要求：
1、多股线无松股、断股。
2、硬母线无断裂、无脱漆。
二、检验金具。金具应无锈蚀，固定、连接牢靠，接触良好。

10
电缆及电缆沟
一、通常要求
1、电缆沟盖板应齐
