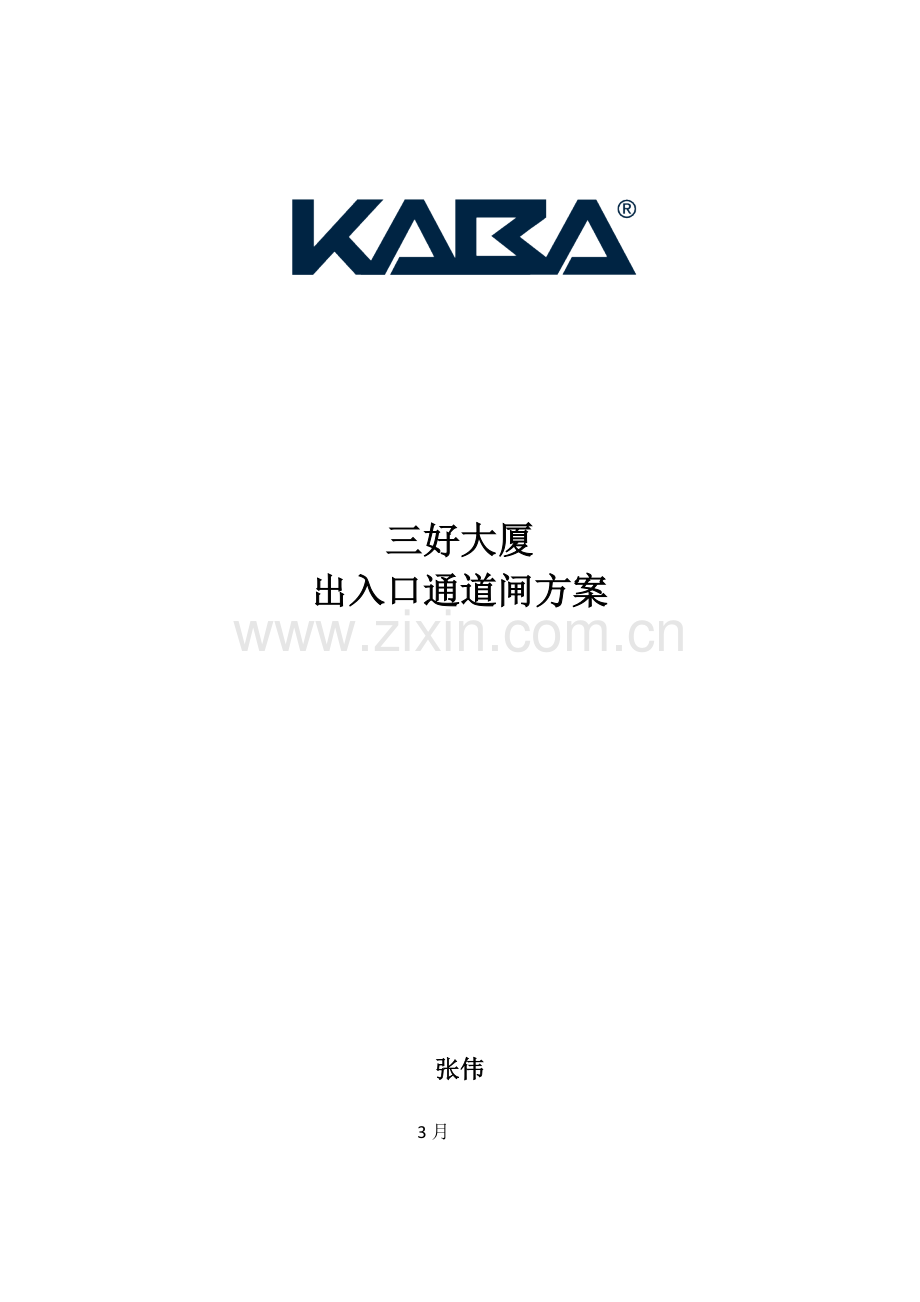

三好大厦
出入口通道闸方案

张伟
3月

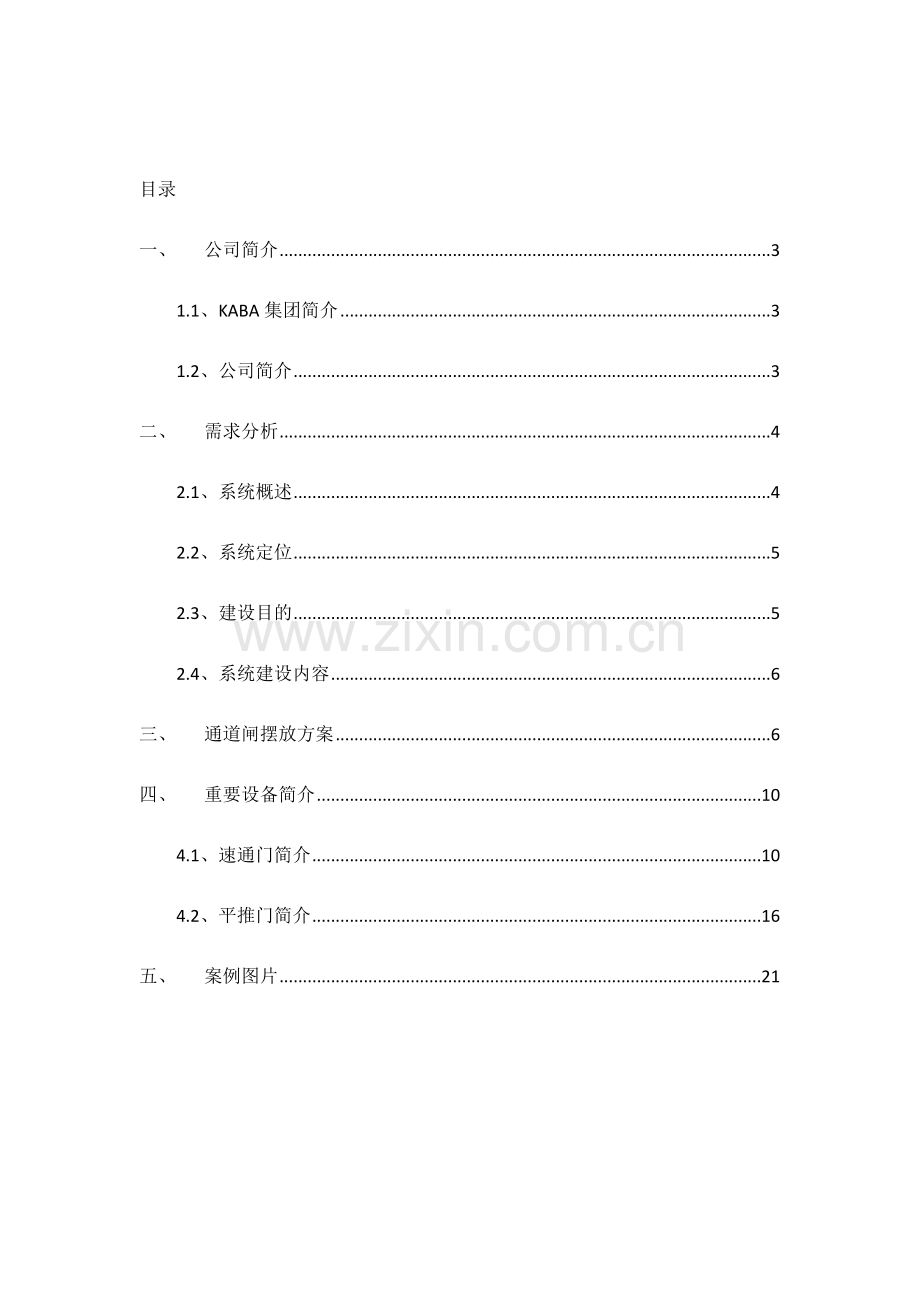

目录
一、 公司简介 3
1.1、KABA集团简介 3
1.2、公司简介 3
二、 需求分析 4
2.1、系统概述 4
2.2、系统定位 5
2.3、建设目的 5
2.4、系统建设内容 6
三、 通道闸摆放方案 6
四、 重要设备简介 10
4.1、速通门简介 10
4.2、平推门简介 16
五、 案例图片 21

一、 公司简介
1.1、KABA集团简介
KABA集团是总部设在瑞士全球性公司，是世界第三大安防设备供应商。业务领域重要涉及自动门系统、数据采集、出入口控制、锁系统等方面，在德国、英国、美国、澳大利亚设有生产基地。在全球众多国家设有分公司、代表处、服务中心。 KABA Gallenschütz GmbH公司是KABA集团在德国自动门系统生产基地，有50近年安全门生产历史，在该领域占全球市场57%份额，公司拥有全球员工10000余人，在全球20各种国家设有分支机构、代表处、服务中心。公司年生产安全通道产品0余台，设有全球制造中心3处，分别覆盖欧洲、亚太、美洲地区。公司在德国巴登设有全球研发中心。重要客户遍及世界500强公司、欧盟各办事机构、奥运会体育场、各国政府机构、各大体育场馆。国内安装使用KABA产品知名企事业单位有：中央军委、中华人民共和国公安部、国家环保总局、国家体育场（鸟巢）、北京-天津高速铁路、石家庄-太原高速铁路、中华人民共和国移动集团、中华人民共和国联通集团、中华人民共和国石油天然气集团、中华人民共和国石油化工集团、中华人民共和国工商银行、中华人民共和国建设银行、中华人民共和国银行、北京银行、北京世纪财富中心、上海环球金融中心等等。
1.2、公司简介
康保环亚安全防范技术（北京）有限公司，是注册于中华人民共和国境内高科技公司，公司由业界资深人士开办，数年来与欧洲发展活跃技术公司有着极为密切合伙关系,并在香港、上海、广州、沈阳、天津、成都设有分支机构。基于德国KABA安全门技术世界领先出入口控制解决方案同步服务于中华人民共和国各大企事业单位、体育场馆、楼宇、机场、边境等各大型公共场合。公司以其深厚实力先后获质量体系认证、高新技术公司证书、软件公司认证等，为中华人民共和国安防协会常务理事单位。
凭借力量雄厚技术团队和合伙伙伴，处在世界发展前沿活跃技术渠道，严谨有效管理，康保环亚安全防范技术（北京）有限公司近年来为世界500强中许多国内外公司如中华人民共和国工商银行、中华人民共和国建设银行、中华人民共和国农业银行、中华人民共和国银行、中华人民共和国石油、中华人民共和国石化、中冶集团、通用电气、可口可乐、联合利华、宝马汽车，大众汽车等提供了产品和服务；为许多政府机关、银行、电视台、印钞厂大型智能办公楼宇提供了高安全出入口系统解决方案；基于以太网售检票系统广泛地运营于南起西双版纳，北至亚布力，东起山海关，西至天山各大旅游景区，为奥运第一场馆国家体育场（鸟巢）也提供了具备国际水准设施。康宝环亚作为德国KABA公司PAS系统在华唯一授权商务代表，从机场到公共交通（津京高铁、石太客运专线、深圳湾自助通关系统）,从办公楼宇到大型体育场馆,高效安全出入口系统每天疏散着难以计数人流,以自身优越品质给无数人创造了一种高效、舒服环境。
9月8日世界网发布了由若斯特沙利文(Frost & Sullivan)征询公司对中华人民共和国安防市场记录分析成果，康宝环亚夺得了中华人民共和国物理出入口控制系统市场份额占有率第一骄人成绩。
二、 需求分析
2.1、系统概述
当前高层办公大厦安全管理问题已经更加得到社会各界注重，如何营造安全、和谐、舒服、安静办公环境，以及应对公共突发事件，加强内部安全管理，满足当代安全信息化管理需求，加强出入口控制和访客管理是不可缺少重要工作。通过对国内外知名大楼出入口管理模式进行进一步分析、比较，针对大厦出入口特点，咱们拟建立一套出入口通道闸管理控制系统，对进出大厦人员进行综合管理和控制。
2.2、系统定位
KABA闸机系统作为大厦门禁系统一种构成某些，是门禁系统延伸和拓展，因而其设计定位须服从业主对整个门禁系统整体规定，其通行授权和管理模式也要服从门禁系统统一管理。
系统立足建设一种全方位、立体、可持续拓展大厦出入口信息管理控制系统，实现全天24小时对所有进出大厦人员进行控制和管理，构建大厦第一道安全屏障，以进一步保证大厦始终处在可控和安全状态。
2.3、建设目的
由于进出三好大厦重要途径为塔楼电梯间区域出入口，因而要对大厦进出人员进行管理，必要对以上区域出入口和必经通道实行有效控制，建立大楼出入口防御层。
基于此，系统在塔楼电梯厅出入口安装闸机，设立迅速通道，人员必要通过刷卡验证才干进出大厦。
对进出大厦人员，咱们重要分为三类，
l 第一类为大厦物业管理及辅助人员（如保洁、装修、快递、送餐等人员）
l 第二类为大厦内办公人员
l 第三类为暂时外来访问人员
因而需要对各类人员所持有卡进行不同权限设立。设立第一、二类人员所持有卡设为长期卡，此卡在有效期内可以长期、多次使用，直到管理人员设立此卡为无效为止。
第三类人员进入大楼时，须前去访客登记处，凭有效证件领取暂时访客专用卡，系统激活该卡有效，才可以进入大楼，客人离开大厦时通过收卡装置回收该卡，同步该卡自动失效。
2.4、系统建设内容
通过对大厦塔楼电梯厅出入口建立出入口控制管理系统，达到有效控制人员进出目：在各通道建立出入口闸机，进入或者离开都需要进行刷卡，通过系统验证，方可进出。
详细安装方案：
三好大厦安装速通道出入控制系统建设旨在区别工作区域与公共区域，有效制止擅自闯入、潜入大厦等非法行为。保护大厦内人员及财务不受侵害。被授权人员通过身份认证后可迅速通过，访客以及其她未被授权人员须经授权并获得授权卡后方可通过。
速通道出入控制系统具备防尾随、防闯入、防潜返（需与门禁控制系统配合）功能。在收到消防信号且有电源供应状态下速通门门翼可处在自由状态或自动打开（需具备UPS供电），如在断电状况下速通门门翼处在自由状态。速通门具备通道状态和读卡状态批示灯。
如有未经授权非法者欲尾随进入或反向进入，速通门可检测到该企图并报警，同步关闭通道。
速通门具备安全防夹人功能，在门翼摆动过程中可手动停止保证安全。
三、 通道闸摆放方案
三好大厦通道闸由原则宽度人行速通门和加宽物流通道构成，闸机摆放由一层，地下一层，地下二层，地下三层，地下四层构成。
一层在电梯厅外侧安装通道闸，所有进入电梯厅人员必要在通道闸上进行刷卡验证后才干通过，如下图所示：

正常人员通行时经原则通道进出通道闸，VIP、携带大件行李、物流人员通过通道闸中间超宽通道进出。超宽通道同样采用刷卡进出方式。
地下一层、地下二层、地下三层、地下四层采用相似布局，在进出电梯厅通道口安装两个通道闸，其中一种为原则通道，供正常人员刷卡通行，一种为加宽通道，供携带行李或VIP人员刷卡通行，如下图：

方案特点：
速通门具备防尾随功能，保证每次刷卡只能单人通行一次，未刷卡人员非法闯入或尾随进入都不能通过速通门，门翼可自动关闭或门体报警。
当遇到紧急状况或是火警时，在紧急切断电源状况下速通门门翼可停在原位置并可手动推动，并且在上电前，门翼不会自动复位，始终保持打开状态形成疏散通道；如不切断电源,也可由FAS系统（消防系统）给出控制信号，可控制速通门门翼所有打开形成疏散通道，保障大厦内人员安全疏散。
在市面上摆动式速通门中KABA凭借着技术优势占有一定市场比例，与其她摆动式速通门相比KABA摆动式安全速通门具备如下特点：
KABA摆动式速通门优势
1
电机
KABA直流伺服电机直接带动门翼运动，减少故障率，不存在零部件在运动时损耗，驱动力矩仅为120Nm，符合欧洲Pro 12650安全原则.设备平均无端障运营次(MTBF)不不大于300万次。
2
检测技术
KABA速通门使用是光带式传感器，是以分段形式进行检测,同一带段内一点或一某些被污染，仍能正常使用，更有效防止尾随。同步也相对集中，占用空间小。
3
安全防范
通过增量式编码器对门翼位置进行监控。门翼在任意位置都可以停住，不会导致门拍打到人意外发生。
4
紧急状况下
A． 在紧急状况下，人流发生拥堵时，在人群强力冲压下，门翼可向前方缓慢推开，安全疏散人流，不会导致意外伤亡事故发生，为KABA独有专利设计。
B． 与消防连动；
B-1发生火警时，如FAS系统切断速通门电源状况下，门翼会停在原位置可手动自由推动，并且在上电前，门翼不会自动复位，始终保持打开状态。
B-2发生火警时，如FAS系统不切断速通门电源状况下，由FAS系统给出控制信号，可控制速通门门翼所有打开形成疏散通道。
C． 上电后或紧急状况解除后门翼自检无障碍后自动复位（此项为KABA专利）
5
可设立惯用操作模式
A． 打开成为自由通道；人员可以自由通过。
B． 刷卡操作
B-1 常开状态；如果是授权卡，正常通过，门翼不会关闭；而只要验证进入者为未被授权非法进入者，门翼自动闭合。
B-2 常闭状态；只要验证进入者已被授权，门翼自动打开。延时后闭合，延时时间可调；而验证进入者为未被授权非法进入者，门翼不会打开，并且报警。
6
功耗
待机状况下电机无功耗。工作功耗150W
7
开关门速度
最快0.3秒，可调节
8
设计风格
外形设计简约、美观，电气某些集成度高，安装空间小，与周边环境协调性好。并且可依照顾客需求变化设备尺寸，材质，颜色。款式多样，环境协调性强。门翼采用聚碳酸酯材料，质量轻，速度快而驱动力量小，对人体没有伤害威胁；强度大，不会由于使用者不当操作而破裂，对人体导致伤害。
9
数据接口
原则门禁接口， 原则串口，CAN总线接口等各种接口 可与各类门禁无缝衔接
10
通行控制
可持续记忆超过10个刷卡信号，以便密集人流通过。
11
产品认证
ISO9000 CE TUV(电气设备性能及安全性认证)
所有KABA通道控制设备采用原则通信接口，能与各种原则门禁系统无缝连接。设备重要留有RS232接口及无源干结点信号接口。设备均有与消防信号联动、紧急信号联动功能。
四、 重要设备简介
4.1、速通门简介
HSB-E07DN简约潮流型速通门

外形及材料
Ø 门体金属某些采用AISI 304拉丝不锈钢或镜面不锈钢
Ø 门体材料也可以依照客户详细需求变化
Ø 门翼采用防火亚克力材料，外型为方形或带圆弧。
门体构造
Ø 由高质量不锈钢外壳及导杠精准装配而成，驱动和控制某些集成度高，体积小巧。
Ø 采用不锈钢箱体，既保证通道安全结实性，又不易攀爬。
安装方式
预埋管线，完全地面安装。
门体尺寸
Ø 门体长度： 1760mm（可调）
Ø 通道净宽： 650 mm(可调)
Ø 通道宽度： 1050mm
门体高度：1020mm
操作过程
带伺服驱动，同轴控制门翼转动机构
门翼以 2×90˚ 旋转开放和关闭
安全级别
l 基本形体辨认级别——单人双向通行；
l 借助光电传感开关原理感应穿行物体；
l 辨认强行闯入并报警
l 辨认并区别正常尾随及非法尾随；
l 辨认方向闯入并报警
操作模式
门翼有两种方式可选：
l 常开状态（白天常开）。门翼在非授权人员通过时关闭
l 常闭状态（夜间常闭）。门翼在已授权人员通过时打开
保护装置
门翼旋转范畴受到传感器实时监测
电机集成高精度编码器，码盘精度可达到210个
断电状态与消防联动
断电状态下门翼处在自由开放状态
消防信号可设立为门翼打开或者门翼关闭
电气规格
设备控制和网络某些集成于同一单元
供电：110－230 VAC 50/60 Hz
技术参数
l 门体开关速度：不大于1秒，速度可以依照客户需要进行设定
l 供电电源： 110-230V AC 50Hz
l 通讯速度： ≤ 27 ms
l 门翼摆动速度： 0.3-0.6秒
l 通道通行速度： 20-40人/分钟
l 灵活时段设立： 通道各种功能均可设立不同步间
l 驱动力矩： 5NM 符合最新欧洲原则Pr EN 12650安全性和低功耗规定
l 系统反映时间： 15ms
l 锁死力矩： min. 120 Nm
l 功耗： 待机状态基本无功耗，工作时不超过100W/通道
数据界面和接口： 原则门禁接口， 原则串口，CAN总线接口，或特殊定制需求。
4.2、平推门简介
Argus HSD-E03-无障碍VIP通道/残障通道/货品通道

HSD-E03半高平推门是一款功能强大、外观潮流高性能安防设备，它可以依照需求设立个性化操作。
功能简介
伺服功能:
门翼可以自动转动，不需要手动推动。在外力冲击挤压下，门翼可以打开，不会由于拥堵导致人员受伤。
门翼张开角度调节功能:
门翼打开角度可以通过软件进行设立，满足各种状况下需求。
双向启动功能:
门翼可以朝着进入或者出去两个方向打开，符合人们通行习惯。
防止夹人功能:
平推门开关过程中遇到阻挡后，门翼会自动停止摆动，并且门翼动作在人们视线之内，因而可以有效防止夹人现象。
断电保护功能:
断电时，门翼处在自由状态，以便人们进出。
扩展联动功能:
具备冗余I/O原则化接口，可以和其他控制系统（如消防、视频监控等）联动。
紧急疏散功能:
当发生紧急状况（火灾、恐怖袭击、骚乱等），可以通过紧急疏散按钮，平推门就可以变成一种紧急疏散通道，以便人员等迅速离开。
自检功能:
每次重新上电后，平推门都会进行一次自我检测。
自动复位功能:
由于某种因素门翼处在非原则位置（闭合位置、完全打开位置）时，电机能自动驱动门翼返回原则位置。
HSD-E03平推门技术参数：
l 尺寸：立柱直径140mm；
l 材质：材质采用不锈钢；
l 门翼：10mm钢化玻璃
l 电源：AC220+10%～-15％，50Hz±4%
l 开门速度：可以调节
l 运营功耗：250 VA；
l 温度规定：-25℃~+85℃
l 湿度规定：5%～95%RH
HSD-E03安全门门体尺寸
1） 详细尺寸图（单位：毫米）

HSD－E03主视图 HSD－E03俯视图

2）门翼宽度（单位：毫米）
门翼宽度 A 650 700 750 800 850 900
通道宽度 B 630 680 730 780 830 880
HSD-E03安全门工作模式
可设立操作模式
l 释放：门翼锁打开成自由通道，门翼可以双向自由转动；
l 锁闭：门翼锁闭，通道禁行；
l 持续进入：进入方向门翼打开，客流持续通过；
l 持续出门：出门方向门翼打开，客流持续通过；
l 单次进入：进入方向门翼打开一次，人员通过后自动关门；
l 单次出门：出门方向门翼打开一次，人员通过后自动关门；
l 触发模式：刷卡触发、紧急按钮触发、远程软件操作触发、其她联动系统信号触发；
特殊模式——多人疏散通行模式图解
1）多人持续通过时，有授权管理者给安全门信号；

2）门翼打开，可多人持续通过；

3）管理者给安全门关门信号，门翼关闭；

五、 案例图片

中华人民共和国石油总部大楼

公安部办公大楼

宝马汽车德国总部

上海环球金融中心

中华人民共和国移动（重庆）

北京银行总部大厦

GE医疗集团

巴黎兴业银行

北京世纪财富中心

西门子德国总部
