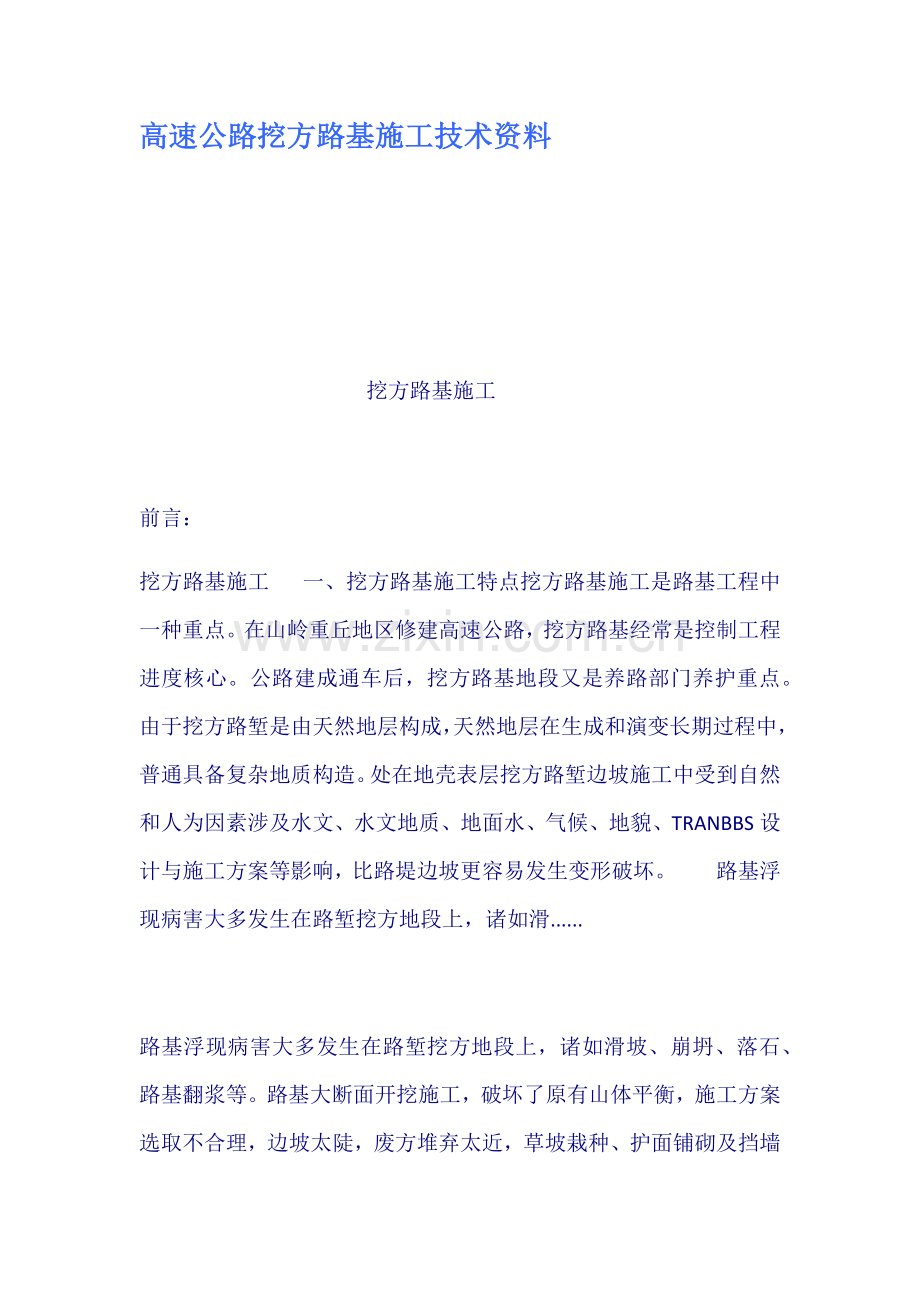

高速公路挖方路基施工技术资料

挖方路基施工

前言：
挖方路基施工 一、挖方路基施工特点挖方路基施工是路基工程中一种重点。在山岭重丘地区修建高速公路，挖方路基经常是控制工程进度核心。公路建成通车后，挖方路基地段又是养路部门养护重点。由于挖方路堑是由天然地层构成，天然地层在生成和演变长期过程中，普通具备复杂地质构造。处在地壳表层挖方路堑边坡施工中受到自然和人为因素涉及水文、水文地质、地面水、气候、地貌、TRANBBS设计与施工方案等影响，比路堤边坡更容易发生变形破坏。 路基浮现病害大多发生在路堑挖方地段上，诸如滑......

路基浮现病害大多发生在路堑挖方地段上，诸如滑坡、崩坍、落石、路基翻浆等。路基大断面开挖施工，破坏了原有山体平衡，施工方案选取不合理，边坡太陡，废方堆弃太近，草坡栽种、护面铺砌及挡墙施工不及时，排水不良等都会引起路堑边坡失稳、滑坍，严重时甚至影响整个工程进度，这是挖方路基施工中经常浮现问题。施工人员应从设计审查、施工方案选取、现场地质水文调查多方面把关，切实搞好挖方路基施工。

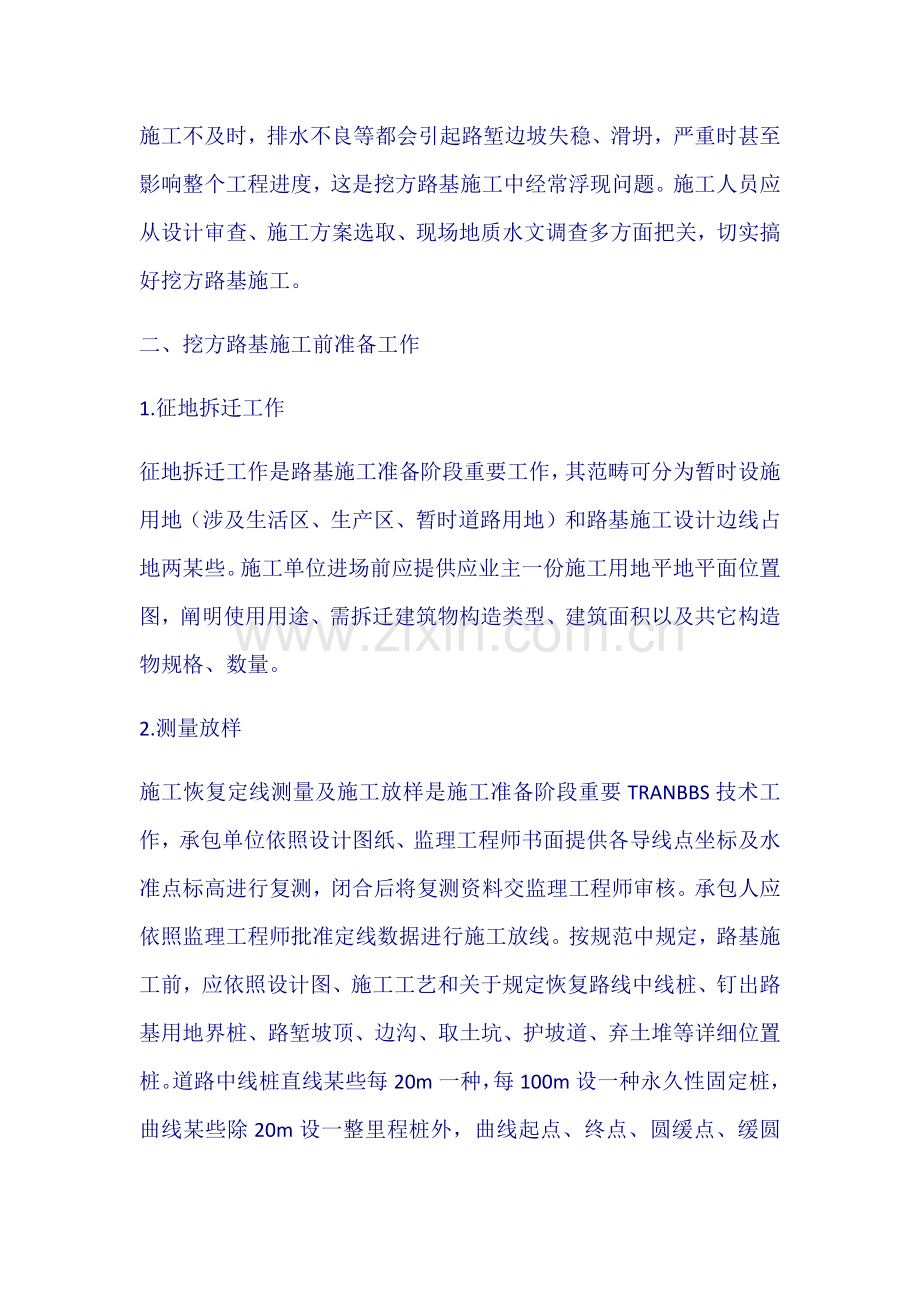

二、挖方路基施工前准备工作
1.征地拆迁工作
征地拆迁工作是路基施工准备阶段重要工作，其范畴可分为暂时设施用地（涉及生活区、生产区、暂时道路用地）和路基施工设计边线占地两某些。施工单位进场前应提供应业主一份施工用地平地平面位置图，阐明使用用途、需拆迁建筑物构造类型、建筑面积以及共它构造物规格、数量。
2.测量放样
施工恢复定线测量及施工放样是施工准备阶段重要TRANBBS技术工作，承包单位依照设计图纸、监理工程师书面提供各导线点坐标及水准点标高进行复测，闭合后将复测资料交监理工程师审核。承包人应依照监理工程师批准定线数据进行施工放线。按规范中规定，路基施工前，应依照设计图、施工工艺和关于规定恢复路线中线桩、钉出路基用地界桩、路堑坡顶、边沟、取土坑、护坡道、弃土堆等详细位置桩。道路中线桩直线某些每20m一种，每100m设一种永久性固定桩，曲线某些除20m设一整里程桩外，曲线起点、终点、圆缓点、缓圆点都应设立固定桩。在中线桩施测后，进行横断面测量，然后依照路基横断面图及实测标高进行边桩放线。在挖方断面坡顶点位置上，钉挖断面边桩，边桩上应注明里程、挖深（m），左右边桩以拼音字头或英文字头表达。普通在距边桩一定距离外方，设栓（护）桩，以备边桩丢失后及时恢复。同步导线点、水准点应设立特殊标志，进行保护以免

施工中遭到破坏。
承包人通过精确放样后，应提供放样数据及图表，报监理工程师审批。经批准后承包人才可进行清表开挖。测量精度应满足TRANBBS交通部颁关于公路工程验收原则或合同规定原则。
3.施工前复查和实验
路基施工前，施工人员应对路基工程范畴地质水文状况进行详细调查，通过取样实验拟定其性质和范畴，并理解附近既有建筑物对特殊土解决办法。对有岩石地段要掌握岩层风化、龟裂限度，岩层层理、节理、片理状态，对于易崩塌地带断层和地质变化区段状况尤应予以特别注重。
土工实验取样普通按设计文献提供资料每一种土类取样不少于三组；也有按桩号取样进行土工常规或实验。
《公路路基施工技术规范》（JTJ033-95）规定，挖方、借土场用做填料土应进行下列实验项目，其实验办法按《公路土工实验规程》（JTJ051-93）办理：
(1)液限、塑限、塑性指数、天然稠度和液性指数：
(2)颗粒大小分析实验：
(3)含水量实验：
(4)密度实验：
(5)相对密度实验：
(6)土击实实验：
(7)土强度实验（CBR值）；
(8)有机质含量实验（必要时）；
(9)易溶盐含量实验（必要时）。
4.开挖前路堑排水设施
由于水是导致路堑各种病害重要因素，因此无论采用何种开挖办法，均应保证开挖过程中及竣工后有效排水。应做到：
(1)在路堑开挖前做好截水沟，土方工程施工期间应修建暂时排水沟。
(2)暂时排水设施与永久性排水设施相结合，流水不得排于农田、耕地，污染自然水源，也不得引起淤积和冲刷。
(3)路堑施工时应注意经常维修排水沟道，保证流水畅通。渗水性土质或急流冲刷地段排水沟应予以加固，防渗防冲。水文地质不良地段，必要严格搞好堑顶排水。
(4)引走一切也许影响边坡稳定地面水和地下水，在路堑线路方向上保持一定纵向坡度（单向或双向）以利排水。
三、土方路堑开挖
1.土方路堑开挖方式
土方路堑开挖依照路堑深度和纵向长度，开挖方式可以分为横挖法、纵挖法及混合式开挖法三种。
(1)横挖法
对路堑整个横断面宽度和深度从一端或两端逐渐向前开挖方式称为横挖法或一层横向全宽挖掘法，合用于开挖深度小且较短路堑。
多层横向全宽挖掘法合用于开挖深而短路堑，土方工程数量较大时，各层应纵向拉开，做到多层、多方向出土，可安排较多劳动力和施工机械，以加快施工进度。每层挖掘深度依照工作以便和施工安全而安定，人力横挖法施工时，普通1.5~2.0m；机械横挖法施工时，每层台阶深度可加大

到3m~4m。横挖法合用于机械化施工，以推土机堆土配合装载机和自卸车运土较为有利，边坡修整和施工排水沟由人力与平地机修刮完毕。
(2)纵挖法
分层纵挖法：沿路堑全宽以深度不大纵向分层挖掘迈进作业方式称为分层纵挖法，本法合用于较长路堑开挖。施工中当路堑长度较短（不超过100m），开挖深度不不不大于3m，地面较陡时，宜采用推土机作业，其恰当运距为20~70m，最远
不适当不不大于100m，本地面横坡较平缓时，表面宜横向铲土，下层土宜纵向推运：当路堑横向宽度较大时，宜采用两台或多台推土机横向联合伙业；当路堑前傍陡峻山坡时，宜采用斜铲堆土。
通道纵挖法：沿路堑纵向挖掘一通道，然后将通道向两侧拓宽，上层通道拓宽至路堑边坡后，再开挖下层通道，按此方向直至开挖到挖方路基顶面标高，这是一种迅速施工有效办法，通道可作为机械通行、运送土方车辆道路，便于土方挖掘和外运流水作业。
分段纵挖法：沿路堑纵向选取一种或几种适当处，将较薄一侧路堑横向挖穿，将路堑在纵方向上按桩号提成两段或数段，各段再纵向开挖。本办法合用于路堑过长，弃土运距过远傍山路堑，或一侧堑壁不厚路堑开挖，同步还应满足其中间段有经批准弃土场、土方调配筹划有多余挖方废弃条件。
(3)混合式开挖法
即将横挖法与通道纵挖法混合使用，合用于路堑纵向长度和挖深都很大时，先将路堑纵向挖通后，然后沿横向坡面挖掘，以增长开挖坡面。每一种坡面应设一种机械施工班组进行作业。
2.挖方路基机械化施工
高速公路路基施工特点是，合同工期规定短，质量规定高，标段内工程土方量相对较大，同步由于土方施工作业受季节影响，因而，必要较好地组织机械化施工。
(1)项目机械化施工组织机构

(2)机械配套及选型
高速公路，质量规定高，工期紧，任务重，填筑土方运距远，要真正做到合理机械配套，除考虑到工程数量、施工方案、工期、技术原则规定、本地水文地质状况、本单位实际状况外，还要考虑到设备适应性、先进性、经济性和可靠性。
a.设备适应性、可靠性
土方运距：当土方运送距离不大于100m时，选用推土机；100~500m或＞500m时应选自卸车运土。
施工条件规定：机械设备要满足场地作业条件。
机械组合尽量并列化：这里指是重要设备最佳能配备2台以上，这样平时可以多开工作面，加快施工进度。一旦因机械故障停机时，2台（或多机时）可以及时调节，不至导致全面停工，这在工程施工中是经常遇到问题。
b.同一流程上各

种机械生产率应互相匹配
在土方工程施工中往往是各种机械联合伙业，例如挖方施工作业程序
填方段
推土开挖→装车→运送→ ，其中有一种环节不匹配就会导致待装车过多或自卸
弃土场
车局限性现象，因而规定在施工组织中要及时合理地调度和安排。
C.科学地进行机械保养与维修
由于土方施工灰尘大，对推土机、装载机、自卸车空气滤芯双套配备，收工后将灰尘大滤芯交机械修理班。将已经吹洗干净滤芯取回，以求得在机械正常运转状况下最大生产能力。
D.保证燃油料和机械配件供应
燃油料供应是机械施工保证，工地柴、汽油供应普通有两个渠道，交通以便地方请加油站在工地设点，加油站负责寻常加油定期结算；工地交通不便时，可经关于部门批准在工地设地下油罐及加油泵，由专人管理。油罐储量要满足用油高峰期需要，并与石油供应商建立好供应合同。在油库附近要禁止烟火，做好治安防火工作。对加油管理应有相应办法和制度。
除此之外，为保证工地用油（有些大型设备收工后停在工地），必要配备有专用加油车辆加油车辆，加油车辆每天提早到达工地，开工前为工地机械加好油。工程施工准备阶段，就进场设备与配件供应进行市场调查，询价选定供货商以保证机械修理换件能在最短时间内解决，提高机械使用率。
(3)土方机械施工机械配备
土方机械配备表（一）
机械名称 规格型号 数量（台） 用途 产地 备注
推土机 TY220 1 推土 国产 运距为300m时，日产 量可达1500m3/8h平均运距500~1000m时，为1000m3/8h，此时可增长运送车辆调节产量
TY120 1 推草皮 国产
推土机 红旗100 1 拖羊角碾 天津
装载机 ZL150 2 装土 厦门
自卸汽车 日野14t 4 运土 日本
平地机 GPS11A-1 1 日本

土方机械配备表（二）
机械名称 规格型号 数量（台） 用途 产地 备注
推土机 TY220 1 推土 国产 平均运距为500m时，日产量可达1200m3/台
红旗100 1 推草皮 天津
装载机 ZL50 1 装土 厦工
ZL140 1 装土 临沂
自卸车 黄河8t 6 运土 济南

土方机械配备表（三）
机械名称 规格型号 数量（台） 用途 产地 备注
推土机 D85 1 推土 日本 平均运距为500m时，日 产量可达1600m3/台班
D7H 1 推土 日本
装载机 FL330 1 装土 美国
FL230 1 装土 美国
自卸车 三菱15t 8 运土 日本

土方机械配备表（四）
机械名称 规格型号 数量（台） 用途 产地 备注
推土机 D8U 1 推土机集堆 美国卡特匹勒 D8U单机生产率1634m3/8h，征山200单机生产率876 m3/8h，运土距离为1000~m
征山

1 中华人民共和国
装载机 CAT973 2 装土单机生产率870m3/8h 美国卡特匹勒
CAT950 1 单机生产率710m3/8h 美国卡特匹勒
CAT936 1 单机生产率590m3/8h 美国卡特匹勒
运土机 卡玛斯5511 5 载重10t运距1.5km以内 俄罗斯
红岩（10t） 2 中华人民共和国
日野（12t） 9 运距1.0km内 日本
（4）注意事项：
a.作业面段落划分：路基土石方机械施工都是流水作业，作业面设立与否合理直接影响工程进度、机械效率和质量规定。较为合理做法是，每一种土方机械作业班应设立2~3个作业面，每个作业面长150~200m，日完毕土方量1000m3~m3之间，汽车运送道路应保证装车，会车不受影响，做好排水工作。
b.每一配套组内必要配有一名机械保养工，以便随时进行检修，或配有专用维修车辆，工地通过对讲机联系，发现故障，及时维修。
c.严格执行机械操作、驾驶、保养、安全各项规章制度和交通部已颁布《公路筑养路机械操作规程》（人民交通出版社，1996）。

软基解决
竖向塑料排水板施工
A． 施工办法
a. 恢复中线，放出作业路段边桩，清理平整原地基。做好排水系统，保证排水通道畅通以利于软土排水固结。
b. 将质量合格砂运至施工现场，按计算用量卸料，用人工配合推土机按设计厚度铺设砂垫层并压实。
c. 绘制方格网图并现场放样，用方格网控制，标示插板位置，使板距误差控制在容许范畴内。
d. 选取插板机（有轮胎式，链条式，轨道式），机上应刻有明显进尺标志。如选用轨道式插板机时，要事先铺设与路基中线垂直轨道。
e. 就位插板机，调好机架平整度和套管垂直度，使排水板垂直度偏差控制在容许范畴内。
f. 将排水板插入套管，起动振动锤，将套管和排水板压入土中。
g. 排水板进尺长度要定够，不容许使用搭接延续排水板。排水板入土深度不得不大于设计深度。
h. 输送滚轴反转，松开排水板，套管上提，排队水板留在土中满足设计深度，套管上提时，跟带排水板长度不不不大于50cm。
i. 在地面以上20cm处切断排水板，移向下一孔位施工。
j. 一种作业段插板完毕后移走插板机，整平砂垫，埋位板头，尽快转入下一工序施工。
B． 工艺流程框图

重要机械设备：插板机，推土机，发电机，自卸汽车。
塑料排水板施工
对表土进行清理整平，在达到规定压实度基底上，铺设第一层砂砾垫层（即1/2厚度）为减小对原地面扰动，计算好砂砾垫层方量，集中铺设1.0m高，11m宽砂道，然后推平碾压，再进行塑料排水板施工，同步安排土工格栅施工，施工中要注意保证土工格栅搭接长度，土工格栅施工结束后，铺设第二层砂砾层，同

样铺设一条砂道然后推平碾压。该办法实行被证明可以减少对已打设塑料排水板损坏和不扰动地基。
第一层砂砾填筑完毕后，在其上面按照设计图纸批示绘制方格网，在塑料排水板位置标设小竹签，然后在定位处将塑料排水板打入，再在上面铺设土工格栅和砂砾层。
塑料排水板施工注意事项和解决办法：
①塑料排水板施工采用链条式插板机施工，在插板机上装设有人操作机械平衡装置，保证设备平衡度和垂直度，控制已竣工塑料排水板垂直度。
②塑料排水板打设
在钻机上做标志以控制深度，在塑料板跟带问题上，对插板头部作一改进，用竹签封头。在通过我单位以往塑插板施工中，没发现一例跟带，保证了塑料排水板有效深度。
③打设后外露排水板弯贴于铺筑好下半层砂砾上，外露长度视砂砾层厚度而定，但保证塑料排水板顶部伸入砂砾层不不大于20cm，使其与砂砾石贯通，保证排水畅通，并尽快铺筑第一层土工格栅及上层砂砾，整平碾压，减少塑料排水板外露污染。保证排水性能。
④对打设过程中，插板跟出泥土随时带随时捡，保证砂砾层排水板清洁。
粉体喷射搅拌桩施工
A． 施工办法
a. 恢复中线，放出施工路段边线桩，清理平整原地基使之满足粉喷搅拌桩现场施工规定。
b. 测量绘制方格网图，准拟定出桩位，其偏差不应超过设计规定。
c. 标定输灰泵输灰量，灰粉到达喷灰口时间，预搅下沉速度，喷灰搅拌提高速度，重复搅拌下沉速度，重搅拌提高速度等施工参数，并进行试桩，使其强度达到设计规定。
d. 桩机，设备安装就位，调好平整度及导向架垂直度，使粉体喷射搅拌桩垂直度符合设计规定。
e. 搅拌机预搅下沉，下沉过程中普通不冲水，如遇坚硬土层必要适量冲水时，要报经监理工程师批准，并考虑冲水对桩身强度影响。
f. 预搅下沉至设计深度后，起动输灰泵，将符合质量规定固化材料（水泥或石灰），按设计用量、次数、速度，在规定深度，经喷灰口边续喷射，搅拌机械持续搅拌，并提高至距地面0.5m处。
g. 重复搅拌下沉至桩底，再重复搅拌提高至距地面0.5m，最后用水泥土回填桩头，并压实养护。
h. 设专人记录泵送固化材料时间，用量以及搅拌机每次下沉或提高所需时间，如不符合预定工艺规定，应采用办法，进行调节，保证成桩质量。
i. 关闭搅拌机械，移向下一桩位。
B． 工艺流程框图

重要机械设备：桩机及附属设备，发电机
粉喷桩施工办法
运用已有机耕路和村道，在电力没有架通状况下，尽快安排柴油发电机作为GPD-

5型粉喷桩机动力施工，争取早开工、早结束，以利路基填筑，延长路基沉降期，减少工后沉降，使全段施工流畅进行。在施工粉喷桩前7天做好一切准备工作，并将制定施工技术办法，一切材料样品，实验报告和机械设备状况提交监理工程师审批批准后，再开始施工。
粉喷桩施工，在按照施工规范规定对表土进行清理平整，并达到规定压实度基本上，依照设计图纸进行桩位放样，并用小竹桩在实地定位，然后安放粉喷桩机械就位，钻进至桩底标高，边喷水泥边搅拌，提高至离地面50cm处，重复搅拌下沉至桩底，重复搅拌提高至离地面50cm 如下，关闭搅拌机械、移位进行下一桩施工。
粉喷桩施工采用GPD-5型带计算机控制粉喷桩机施工，可以严格控制喷粉量，使之达到规范规定。施工前先进行成桩实验，数量不少于5根，以掌握对该区段成桩工艺及各项技术参数，其内容如下：
（1）满足设计规定喷粉量和施工工艺参数，即：钻进速度、提高速度、搅拌速度和均匀度、气体流量、空气压力等。
（2）掌握各种土质下钻进下沉和钻杆提高困难限度及喷粉状况，以拟定适当技术办法。
（3）成桩7天后进行开挖检查，用目测法、轻便触探、取芯试检查桩体成型状况，搅拌均匀限度，检查深度1.0m，28天后进行无侧限抗压强度检查，取样深度在桩顶下0.5m、1.5m处截取。
在拟定原定施工工艺和水泥土配合比可以满足设计规定期，试桩完毕，原则应重复实验，直止合格。
粉喷桩施工过程中应当注意如下事项：
a 随时复核桩位和桩架垂直度，以保证桩位和成桩垂直度。
b 严格控制喷粉时间和停喷粉持续性。增强控制手段，使用计算机控制，保证喷粉量和均匀度，禁止在尚未喷粉状况下提高钻杆作业，随时检查储粉罐内储灰量，保证储灰量比一根桩用量多50kg以上，以防喷粉中断。
c 如遇停电、机械故障等因素，喷粉中断时，及时记录中断深度和时间，在12小时内采用补喷办法，否则采用补桩办法。
砂垫层施工
A． 施工办法
a． 恢复中线，放出路段边线桩。清理平整路基，使之具备合格平整度和路拱度。
b． 用自卸汽车将质量合格中粗砂运至路段选用适当机具按设计厚度分层整平、洒水、压实。
c． 砂垫层施工过程中，严防尘土、泥土和杂物污染，对受到污染某些必要返工或更换。
d． 砂垫层高程、厚度、干密度、平整度渗入系数也应符合规定必要符合设计规定。
e． 砂垫层成活后，应及时洒水养护，限制人员、机动车通行，并尽快安排下一道工序施工。

B． 工艺流程框图
C．重要机械设备

：水车，自卸汽车，推土机，装载机，平地机，压路机。
砂垫层施工
对表土进行清理和平整，在达到规定压实度基底上铺设第一层砂砾垫层，为减小对原地面扰动，计算好砂砾垫层方量，集中铺设1.0m高6.6m宽砂道，然后推平碾压至设计规定压实度后，施工土工格栅，施工时要注意保证土工格栅搭接长度。土工格栅施工结束后，铺设第二层砂砾层，同样铺设一条砂道，然后推平碾压。
砂垫层施工应注意：
a．砂砾垫层材料应符合规范规定。
b．铺设时应从路基中间向横向两侧摊铺，厚度应均匀一致，并满足设计规定。
c．铺设宽度应达至设计规定位置。
d．应防止泥土、杂物等污染。
砂桩施工
A． 施工办法
a. 恢复中线，放出路段边线桩，清理平整作业现场。做好排水系统，保证路基内水被挤出后能迅速排出路基。
b. 测绘布设桩位平面图，精确放出桩位并编号。

sp将装有振动器多功能打桩架在孔位就位，将装有桩尖钢管对准孔位定位。
d. 起动振动器，使钢管下沉到规定深度后上拔0.5—1.0m，清除桩尖真空吸力，并张开活瓣。
e. 提起振动器和桩帽，从钢管上口交替入水、砂，同步徐徐提管敲击，使砂加速下落，并不断投料使之形成桩柱。
f. 灌砂数量和提管速度要紧密配合，通过计算拟定每分钟灌砂数量和提管高度，保证砂桩持续、密实。
g. 移动桩机，平整砂桩顶地面，铺筑砂垫层。
B． 工艺流程框图

重要机械设备：沉管机，发电机，自卸汽车，装载机。
砂桩施工办法
①施工机具：采用振动打桩机，下部装活辨钢桩靴桩管成桩。
②施工工艺：
整平原地面→机具定位→加料压密→拔管→机具移位。
③施工应注意事项：
a 原材料用砂采用中、粗砂，不不大于0.5mm砂含量占总重应在50%以上，含泥量不应不不大于3%，渗入系数不应不大于5×10-3cm/s，并将其中植物、杂质除尽。
b 因砂含水量对桩体密实度有很大影响，本合同段采用一次拔管法施工，应使用饱和砂。
c 成桩后砂桩相对密度不不大于0.7，并依照砂含水量控制填砂量，实际填砂量不应不大于设计值，如果实际灌砂量未达到设计用量规定期，应在原桩位将桩管打入，补充灌砂后复打1次，或在旁边补桩1根。
d 桩管就位应垂直，桩靴闭合，将桩管沉入规定深度土层中，将料斗插入桩管斗口，向管内灌砂，边振动边拔出桩管。振动拔管50cm，停拔继振20秒，如此重复进行至桩管拔出地面。
e 砂桩大面积施工迈进行成桩实验，获得施工工艺和技术参数，用以控制拔管速度和上覆压重。
f 桩体在施工中应保证持续、密实。在软弱粘性土中成

型困难时，可隔行施工，各行中也可间隔施工。
挤实碎石（砂）桩
A． 施工办法
a. 恢复中线，放出路段边线桩，清理平整施工段地基表面。做好排水系统，保证排水通道畅通。
b. 测绘挤实碎石桩平面图，精确放出桩位并编号。
c. 将沉管机就位，套管对准桩孔，提起芯管从外围或路基二侧向路中间顺序进行沉管。
d. 按设计填料量填筑碎石，锤击下沉至设计深度。
e. 提起芯管，填注碎石英钟，锤击套管芯管，将碎石挤出套管，提起套管芯管。
f. 两次填筑碎石，锤击芯管，使碎石挤实，直至形成碎石桩柱。
g. 挤实碎石桩质量以填料量和密实电流控制。直径为0.5m碎石桩碎石置换量约0.224m3，锤击挤密密实电流控制在40——50A。施工时应作好记录，使桩身密实度达到设计规定。
h. 施工路段打桩结束后，平整桩顶及周边地面，除去浮土压实，再铺筑25cm碎石垫层压实。
B． 工艺流程框图

C、重要机械设备：沉管机，发电机。
振实碎石（砂）桩
A．施工办法
a. 恢复中线，放出路段边线桩，清理平整施工作业面。做好排水系统，保证排水通道畅通。
b. 测绘布设桩位平面图，精确放出桩位并编号。
c. 沉管机就位，将装有垂直振动器套管，对准桩孔就位，振动下沉。
d. 将碎石灌入套管中，振动套管上下运动，使填料下沉。
e. 边提管，边填料，边振动，使之形成密实桩柱，同步复核填料数量，使其和设计用量差值必要符合设计规定。
f. 清理桩顶及周边地面，填土压实后，再铺筑砂石垫层并进行压实。
B．工艺流程框图

C．重要机械设备：沉管机，发电机。
软土路堤沉降观测规定
A． 沉降观测点精度规定：为保证沉降观测精度，规定采用三等水准测量办法进行观测，并做到如下几点：
a． 每次观测前，必要对水准仪进行校验。
b． 为了消除观测中某些系统误差，每期观测要做到四个固定，即：固定观测人员、固定仪器及水准尺、固定测点及转点、固定后视尺。
c． 转点位置必要使用尺垫，禁止用砖石代替尺垫。
d． 每次观测段长度原则上规定不不大于路堤底宽2倍，即80m左右。视距不等差应不大于3m，先后合计差应不大于6m。若沉降点离水准点很近，前期视距离不超过15m，一次安顿仪器不等差略大时，可采用固定测站办法，使观测具备相似三角影响，这样可以抵消不等差较大引起高程误差。
e． 水准闭合环线或支线水准路线，其容许闭合差为+12*L1/2或4n1/2（L为水准路线长度，以公里计；n为测站数）。
f． 外业手簿是长期保存和使用基本资料，要认真记录及保存。
g． 各期观测

沉降资料要汇总并分析。

B． 施工期沉降观测
软基解决前，按设计规定加工地面沉降仪和持续沉降仪等观测仪器，规定刻度清晰，便于观测。运用打桩机或地质钻机将持续沉降仪打入地基持力层，地面沉降仪在砂垫层施工时直接埋在层内，随着路堤分层填高，沉降杆也一节节接长，并做好保护。沉降仪设立后，按设计规定定期观测，在整个施工期掌握路堤填筑，规定变形速率控制在10—20mm/d之间均可进行施工。
C． 预压沉降期观测
路堤填筑完毕至路面施工之日，中间间隔时间为路堤预压沉降期，为观测路堤沉降，在不不大于1000m路堤顶部每100m，在路中心两侧路肩内缘各设一固定木桩，埋深50cm，在接近桥台处，桩距可恰当加密，按设计规定定期用水准仪观测水平标高，掌握沉降状况。普通开始时每周观测一次，中间半月观测一次，最后每月观测一次，规定持续两个月观测沉降速度不大于5mm/月，以为路堤稳定，可进行路面基层施工；持续两个月观测沉降速度不大于3mm/月，以为基层施工加载后是稳定，方可进行面层施工。
为观测位移，另在以上间隔二侧路堤坡脚外5m外设立砼标桩，埋深2m。选取三个不同固定点，每日定期用经纬仪分别观测各标桩位移变化，通过以上观测记录分析，拟定沉降完毕日期。
路基土石方施工方案实例
路基土石方工程施工方案
一、施工准备
1、交接线路中桩，复核GPS点，进行路线贯通测量，内容涉及导线、中线及高程复测，水平点复查与增设，横断面测量与绘制等，然后送交监理工程师核查，核对无误后进行现场放样测量，放出路基中桩、边桩，并标注路基挖填高度，以及取土坑、借土场、弃土场等详细位置，并提交监理工程师检查批准。
2、填料实验：取土场填料取有代表性土样进行实验，实验办法按《公路土工实验规程》（JTJ051-93）执行。实验项目如下：
（1）液限；
（2）塑限；
（3）颗粒大小分析实验；
（4）含水量实验；
（5）土承载比实验（CBR）值；
（6）有机质含量实验；
（7）易溶盐含量实验。
把调查和实验成果以书面形式报告监理工程师备案。如所调查和实验成果与图纸资料不符时，提出解决方案报监理工程师审批。
3、调查施工范畴内地质、水文、障碍物、文物古迹详细状况。
4、调查沿线电缆、光缆及管线位置、埋深，按设计规定进行改移或埋设明显标志。
5、修建暂时排水设施，做到永临结合，以保证施工场地处在良好排水状态。
6、场地清理：施工前将路基用地范畴内树木，灌木、垃圾、有机物残渣及原地面如下10-20cm内

草皮和表土清除。对妨碍视线、影响行车树木、灌木丛等进行砍伐或移植及清理。将树根所有挖除，清除垃圾由装载机配备汽车运至指定堆放区，场地清除完后全面进行填前碾压，使密实度达到设计规定。
7、拆除工程：依照现场实际状况、施工、交通需要，制定的确可行拆除方案，经监理工程师批准后，按设计和规范规定进行拆除工作，拆除某些钢筋砼构造物、砖石砌体构造物、拦水坝、急流槽等。
8、规化作业程序、机械作业路线，做好土石方调配方案。
二、铺筑实验段
开工前，在熟悉设计文献基本上，进行现场核对和施工调查，按照关于规定进行实验后，把实验成果以书面形式报告监理工程师，待监理工程师审批后，按照监理工程师给定各种土质参数如：松铺系数，压实厚度等，依照不同地质条件，分别选取有代表性路段，铺筑面积不不大于20m×20m作为实验段，实验时记录：压实设备类型、最佳组合方式；碾压遍数及碾压速度、工序；每层材料含水量等。绘制填料厚度、含水量、压实办法、压实遍数与设计指标有关规律曲线，拟定施工最佳参数。在现场实验时直到该种填料达到规定压实度，各种质量检查达到原则为止。将实验成果报监理工程师批准后，拟定原则化施工工艺以指引施工。施工过程中如填料、压实机械发生变化时，重新做实验，获得精确参数。
三、施工办法
（一）施工原则
施工时，按照《公路路基施工技术规范》（JTJ033-95）组织安排。
1、路基施工，集中力量持续迅速施工，分段完毕；
2、冬季施工时，不安排路基填筑施工，雨季尽量不进行路基填筑施工。
3、作好截防排水办法，填筑面横向设立3%左右流水坡度，雨前碾压，路堤两侧做好排水沟及坡面防护；
4、对施工用水、生活用水严格管理，防止地表水渗入和冲刷边坡。
（二）路堤填筑
1、填土路基
施工中采用横断面全宽、纵向分层填筑办法施工。填料采用挖掘机配合自卸汽车运送，推土机、平地机进行摊铺，分层填筑，振动压路机碾压。按“四区段、八流程”作业法组织各项作业均衡进行，合理安排施工顺序、工序进度和核心工序作业循环，做到挖、装、运、卸、压实等工序紧密衔接持续作业，尽量避免施工干扰，做到路基施工正规化、原则化。
详见《路基填筑施工工艺框图》
（1）填方路基按路基平行线分层控制填土标高，分层进行平行摊铺，保证路基压实度。每层填料铺设宽度每侧超过路堤设计宽度30cm，以保证修整路基边坡后路堤边沿有足够压实度。不同土质填料分层填筑，且尽量减少层数，每

种填料层总厚不得不大于50cm，路堤填筑至路床顶面最后一层压实层厚度不不大于10cm。
（2）路基填土高度小80cm（涉及零填）时，对于原地清理与挖除之后土质基底，将表面翻松深30cm，然后整平压实，其压实度不不大于95%。路基填土高度（不涉及路面厚度）不不大于80cm时，路堤基底整平解决并在填筑迈进行碾压，其压实度不不大于90%。
（3）地面自然横坡或纵坡陡于1：5时，将原地面挖成台阶，台阶宽度不不大于1m，用小型夯实机具加以夯实。台阶顶作2%内倾斜坡，且台阶保持无水。
（4）加宽旧路堤时，沿旧路堤边坡挖成内倾2%、高1m、宽2m台阶。所用填料与旧路堤相似或选用透水性较好材料。
（5）路基填筑分几种作业段施工时，两个相邻段交接处不在同一时间填筑，则先填段按1：1坡度分层留台阶；如两段同步施工，则分层互相交叠衔接，其搭接长度不不大于2m。
（6）用透水性较小土填筑路堤时，将含水量控制在最佳含水量±2%范畴内，当填筑路堤下层时，其顶部做成4%双向横坡，填筑上层时，不覆盖在由透水性较好土质所填筑下层边坡上。
（7）路基填土规定洒水至最佳含水量碾压，对路基填土土质严格按设计规定取用，对土质不满足CBR值规定进行换填，在指定取土场取土进行路基填筑。
（8）填方高度不大于8米时边坡率为1：1.5，不不大于8米时，每8米设2米宽护坡道，边坡率为1：1.5。
（9）雨季填筑路堤时，保证随挖、随运、随填、随压，每层填土表面筑成2~3%横坡，并在雨前和收工前将铺填松土碾压密实。
（10）零填顶面如下0-30cm范畴内压密度，不不大于95%。如果不符合规定，翻松再压实，使压实度达到规定规定。
（11）旧路改造重要运用旧路路段，填方段依照旧路基填土及病害和限度不同采用不同工程办法，密实度及CBR值达不到规定段落，将旧路基按规定某些挖除，并换填CBR值满足规定填料；有层间水挖方段落，底基层如下换填60cm砂砾垫层并设盲沟；土质不良地段，将旧路基所有挖除，然后填筑满足CBR值填料。
2、填石路堤
（1）修筑填石路堤，将石块逐级水平填筑，分层厚度不不不大于50cm。石块最大粒径不得超过压实厚度2/3，大面向下摆放平稳，紧密靠拢，所有缝隙填以小石块或石屑，在填筑同步，边坡用硬质石料码砌，厚度不不大于1m，在路床顶面如下50cm范畴内铺填有恰当级配砂石料，最大粒径不超过10cm。超粒径石料应进行破碎使填料颗粒符合规定。
（2）填石路堤使用振动压路机分层洒水压实，压实时继续用小石块或石屑填缝，直到压实层顶面稳定，不再下沉（无轮迹）、石块紧密、

表面平整为止。
（3）施工中压实度由现场实验拟定压实遍数控制。
3、路堤填筑时注意事项：
（1）河沟路堤填土，连同护道在内一并分层填筑，也许受水浸淹某些填料，应选用水稳性好土料。
（2）路堤修筑范畴内，原地面坑、洞、墓穴等，用原地土或砂性土回填，并按规定进行压实。
（3）路堤基底原状土强度不符合规定期，进行换填。
（4）路基施工中为防止雨水冲刷边坡，在路基两侧20m左右做暂时泄水槽，槽底铺塑料布，路肩做挡土埝，以利于雨水排出。
4、构造物处回填施工
（1）进行构造物处回填施工时，配备专职质检人员，增长自检频率，保证工程质量。
（2）构造物处回填，回填时圬工强度详细规定及回填时间，按《公路桥涵施工规范》（JTJ041-89）关于规定执行。
（3）回填材料选用透水性材料如砂砾、碎石、矿渣等，或半刚性材料等，填料最大粒径不超过5cm。台背采用砂砾掺灰填筑，石灰剂量需依照实验数据拟定，其压实度不不大于JTJ051-93重型压实原则拟定最大干容重95%。
（4）涵背填土顺线路方向长度，顶部距翼墙尾端不不大于台高加2m，底部距基本内缘不不大于2m，涵洞填土长度每侧不不大于2倍孔径。
（5）构造物处填土分层填筑：每层松铺厚度不超过15cm。构造物处压实度从填方基底或涵洞顶部至路床顶面均为95%。
（6）当工作面较大时用重型机械按规范操作碾压，局部区域辅助小型夯实机具进行压实。构造物处回填土分层压实后随机抽检压实度，压实度不低于《技术规范》中规定值95%。
（7）台背回填时，派专人负责，使用专门机具挂牌划线施工，每层填筑进行照相，并附检测资料存档。
（三）路堑开挖
1、土方开挖：
（1）施工前按图恢复中线，复测断面、测设出开挖边线，并鉴定即有边坡与否稳定，如不稳定，采用必要加固防护办法。
（2）做好堑顶截排水，并随时注意检查。暂时排水设施与永久性排水设施相结合。
（3）土方开挖以机械为主，分段进行。每段自上而下分层开挖，并及时用人工配合挖掘机整刷边坡，对不便机械施工地段采用人力开挖。
（4）开挖过程中，派专人仔细调查开挖坡面稳定状况，发现问题及时加固解决，同步做好地下设备调查和勘察工作。
（5）土方地段路床顶面标高，考虑因压实而产生下沉量，其值由实验拟定。路床顶面如下30cm压实度不不大于95%。
（6）加强测量控制，边坡随开挖随成型，保持边坡平顺。
（7）冬季施工时，开工未挖完土质路堑、基坑时，将开挖面表层翻松30-40cm，耙平作为保温层防冻；已开挖完，表层

预覆松土或草袋上覆松土，待继续施工时再清除。土方开挖完毕，及时施工上部构造，防止基底冻结；如有工艺间歇，按冬季防护办法解决。冻土一次松碎量，应依照挖去能力和气候条件拟定，持续挖掘清除，随挖随运，避免重新冻结。基坑回填作好土质保温，防止地基周边和基坑四周土受冻。
（8）雨季开挖土路堑时，分层进行开挖，每层底面设不不大于1%纵坡，挖方边坡沿边坡预留30cm厚，待雨后再整修到设计边坡线，开挖路堑在距基顶面30cm时停止开挖，待
