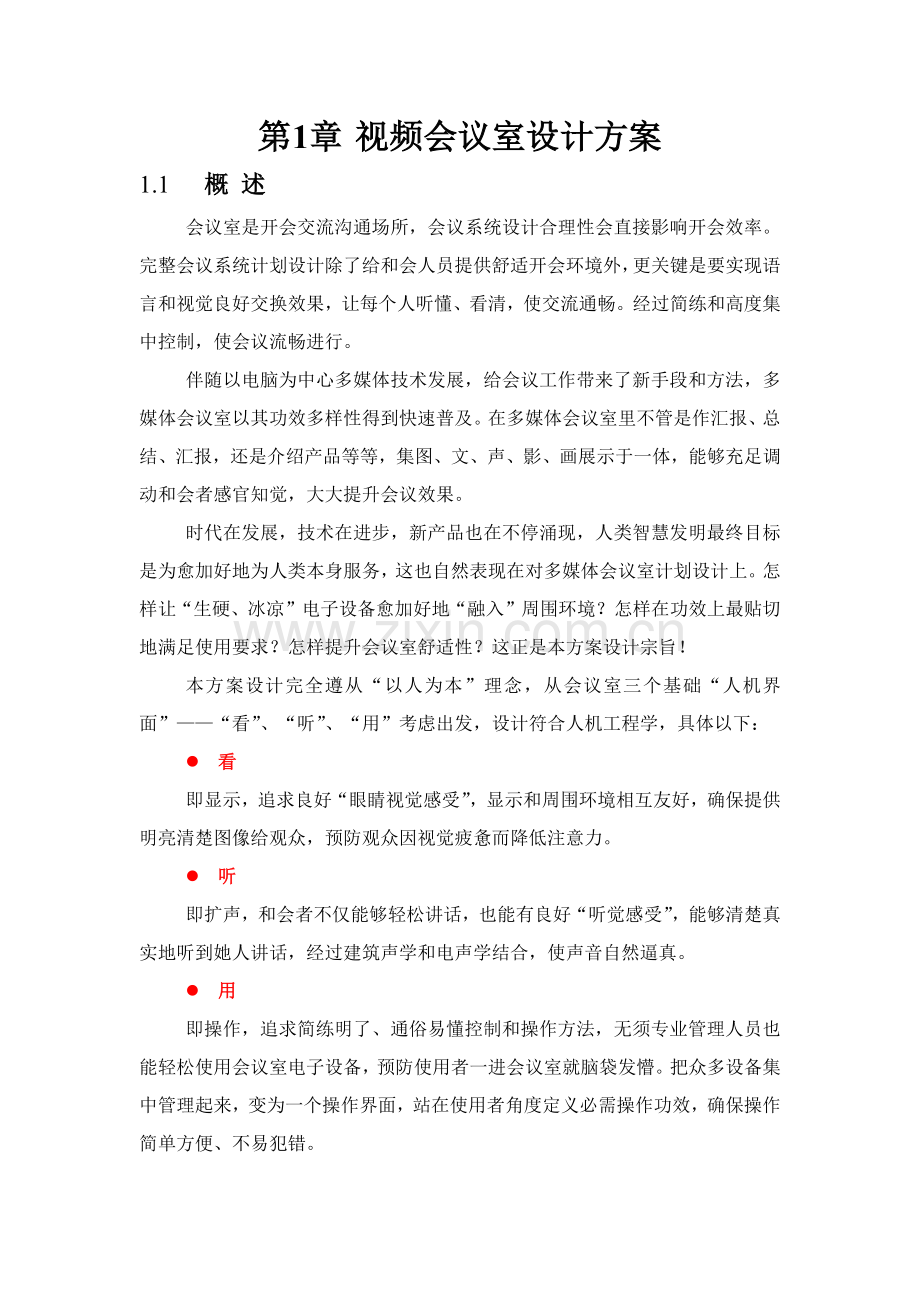

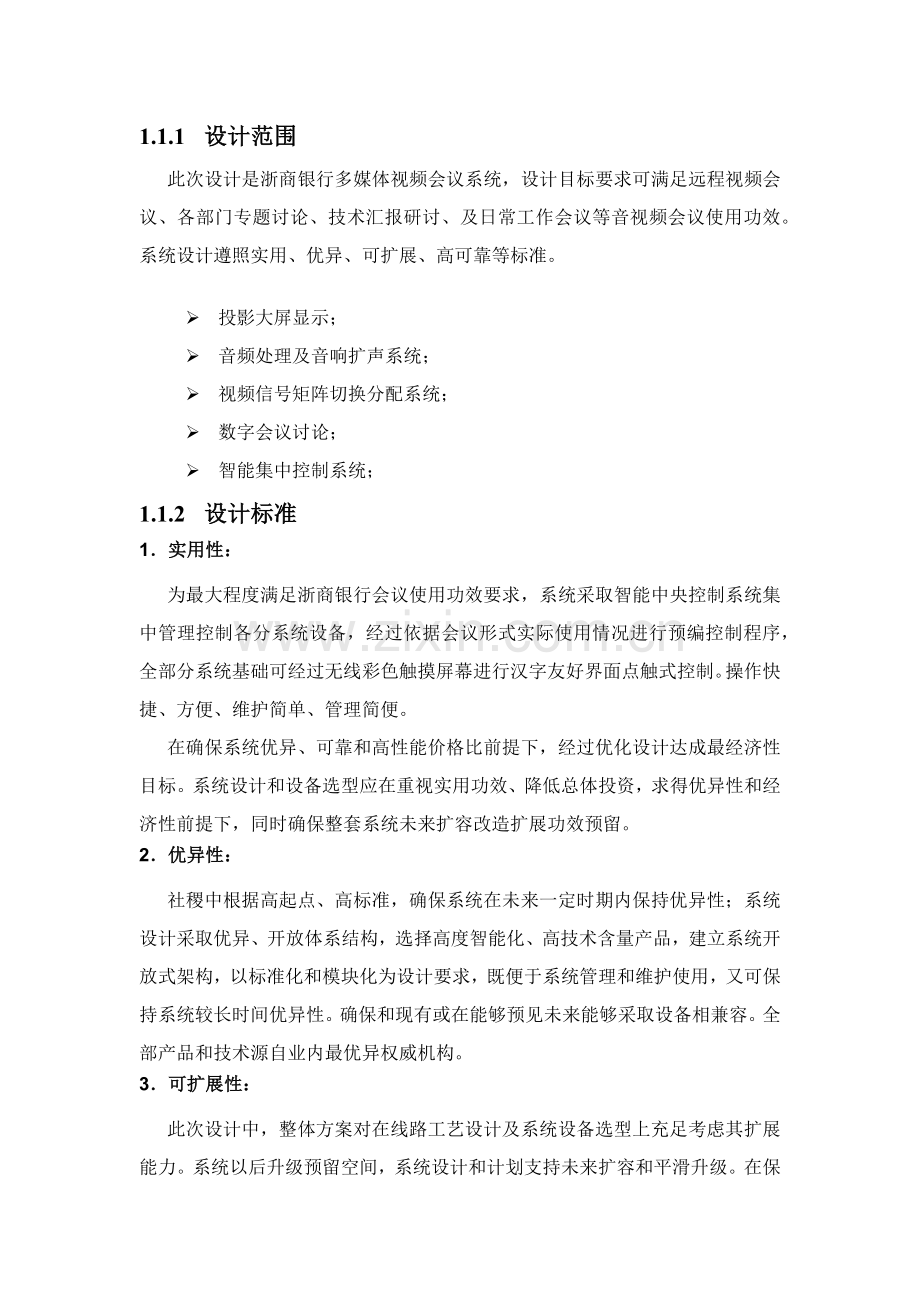

第1章 视频会议室设计方案1.1 概 述会议室是开会交流沟通场所，会议系统设计合理性会直接影响开会效率。完整会议系统计划设计除了给和会人员提供舒适开会环境外，更关键是要实现语言和视觉良好交换效果，让每个人听懂、看清，使交流通畅。经过简练和高度集中控制，使会议流畅进行。 伴随以电脑为中心多媒体技术发展，给会议工作带来了新手段和方法，多媒体会议室以其功效多样性得到快速普及。在多媒体会议室里不管是作汇报、总结、汇报，还是介绍产品等等，集图、文、声、影、画展示于一体，能够充足调动和会者感官知觉，大大提升会议效果。 时代在发展，技术在进步，新产品也在不停涌现，人类智慧发明最终目标是为愈加好地为人类本身服务，这也自然表现在对多媒体会议室计划设计上。怎样让“生硬、冰凉”电子设备愈加好地“融入”周围环境？怎样在功效上最贴切地满足使用要求？怎样提升会议室舒适性？这正是本方案设计宗旨！ 本方案设计完全遵从“以人为本”理念，从会议室三个基础“人机界面”“看”、“听”、“用”考虑出发，设计符合人机工程学，具体以下： l 看即显示，追求良好“眼睛视觉感受”，显示和周围环境相互友好，确保提供明亮清楚图像给观众，预防观众因视觉疲惫而降低注意力。l 听即扩声，和会者不仅能够轻松讲话，也能有良好“听觉感受”，能够清楚真实地听到她人讲话，经过建筑声学和电声学结合，使声音自然逼真。 l 用即操作，追求简练明了、通俗易懂控制和操作方法，无须专业管理人员也能轻松使用会议室电子设备，预防使用者一进会议室就脑袋发懵。把众多设备集中管理起来，变为一个操作界面，站在使用者角度定义必需操作功效，确保操作简单方便、不易犯错。1.1.1 设计范围此次设计是浙商银行多媒体视频会议系统，设计目标要求可满足远程视频会议、各部门专题讨论、技术汇报研讨、及日常工作会议等音视频会议使用功效。系统设计遵照实用、优异、可扩展、高可靠等标准。 投影大屏显示； 音频处理及音响扩声系统； 视频信号矩阵切换分配系统； 数字会议讨论； 智能集中控制系统；1.1.2 设计标准1实用性：为最大程度满足浙商银行会议使用功效要求，系统采取智能中央控制系统集中管理控制各分系统设备，经过依据会议形式实际使用情况进行预编控制程序，全部分系统基础可经过无线彩色触摸屏幕进行汉字友好界面点触式控制。操作快捷、方便、维护简单、管理简便。在确保系统优异、可靠和高性能价格比前提下，经过优化设计达成最经济性目标。系统设计和设备选型应在重视实用功效、降低总体投资，求得优异性和经济性前提下，同时确保整套系统未来扩容改造扩展功效预留。2优异性：社稷中根据高起点、高标准，确保系统在未来一定时期内保持优异性；系统设计采取优异、开放体系结构，选择高度智能化、高技术含量产品，建立系统开放式架构，以标准化和模块化为设计要求，既便于系统管理和维护使用，又可保持系统较长时间优异性。确保和现有或在能够预见未来能够采取设备相兼容。全部产品和技术源自业内最优异权威机构。3可扩展性：此次设计中，整体方案对在线路工艺设计及系统设备选型上充足考虑其扩展能力。系统以后升级预留空间，系统设计和计划支持未来扩容和平滑升级。在保障满足现有需求同时，为未来系统扩展打下基础。系统采取模块化，并在设备选型方面有一定可替换性。4系统可靠性：本设计方案设计中充足考虑了整套系统长久运行安全性和高可靠性，作为该方案首要设计标准，以确保系统在运行期间，为用户实施安全防范和服务质量管理任务提供有效技术支持手段，为用户降低系统运行方面人工和资金成本。并确保整套系统可78小时长时间稳定不间断工作。对关键设备应提供冗余热备份，提供多种故障快速恢复方法，并应充足考虑系统应变能力和容错能力。在满足上述可靠性要求前提下，应尽可能优化方案，降低设备投资。系统关键器材应经过UL（美国保险商试验所）安全认证和FCC（美国通信委员会）电磁兼容认证，同时要依据产地和制造商国籍符合以下对应安全标准：UL（美国）、CE（欧洲）、符合ISO（国际标准化组织）和CIE（国际照明协会）制订国际通行标准规范。5设计依据（1）显示系统标准依据标准代号包含内容ISO-2910剧场屏幕亮度标准ISO-9241-3画面中心和边缘亮度比ISO-9241-7屏幕表面产生经面反射标准ISO-FDIS13406-3显示器垂直照度标准GB/9313亮度不均匀性GY/T107-92 电视播控系统视频运行指标 EIA/TIA586民用建筑线缆标准IEC / CEI 914国际会议系统标准YD5032-97会议电视系统工程设计规范GB/T15381-94会议系统电及音频性能要求GB/T15839-1995会议电视系统进网技术要求GB/J 16-92建筑设计防火规范（2）音响扩声系统标准依据标准代号包含内容GB50371-厅堂设计规范GB 4959-95厅堂扩声特征测量方法GBJ 76-84厅堂混响时间测量方法GB/T 14476-93客观评价厅堂语言可懂度 RASTI 法GB/T 14197-93声系统设备互连优选配接值IEC / CEI 914会议系统电及音频性能要求（3）信息网络系统标准依据标准代号包含内容JGJ/T 16-92民用建筑电气设计规范GBJ 16-92建筑设计防火规范GB/T50314-智能建筑设计标准GB/T50311-建筑和建筑群综合布线工程设计规范GB/T50312-建筑和建筑群综合布线系统工程验收规范GB50259-96电气装置安装工程电气照明装置施工及验收规范GB50169-92电气安装工程接地装置施工质量验收规范IEEE802.3 总线局域网标准EIA/TIA586民用建筑线缆标准EIA/TIA569民用建筑通信和空间标准EIA/TIA606民用建筑通信管理标准EIA/TIA607 民用建筑通信接地标准ANSIFDDI光纤分布线数据接口高速局域网标准YDJ8-85市内电话线路工程设计规范（4）系统框架协议协议代号包含内容ITU-T H.225基于分组网络多媒体通信系统呼叫信令和媒体流传输协议ITU-T H.230视听系统帧同时控制和指示信号C&1ITU-T H.245多媒体通信控制协议ITU-T H.246支持H系列协议多媒体终端之间交互ITU-T H.281会议电视远端摄像机控制规程ITU-T H.282远端设备控制逻辑通道传输ITU-T H.283多媒体应用远端设备控制协议ITU-T H.320窄带电视电话系统和终端设备ITU-T T.100视频视听系统用户层数据协议（5）施工实施标准标准代号包含内容DBJ08-47-95智能建筑设计标准CBJ232-82中国电气装置安装工程施工及验收规范JGB/T16-92民用建筑电气设计规范SJ2112厅堂扩声系统设备互联优选电气配接值ISO/IEC11801-95信息技术互连国际标准1.1.3 关键系统组成及功效说明针对浙商银行使用需求，结合当今会议系统发展趋势，我们采取了高清会议系统方案，关键设备均采取国际著名品牌成熟产品，下面以高清方案为例进行一下介绍。数字会议系统（会议讲话、讨论、及自动追踪设备）采取维诺品牌设备，其超越同类产品优异设计理念及稳定性在全球各个关键大型会议过程中得到肯定。音响系统选择了美国C牌及QSC音箱、POLYCOM数字音频矩阵处理器，整套扩声系统可完全满足语言及音乐扩声要求，达成或超出GB50371中要求语言扩声特征一级标准。音视频切换矩阵选择国际著名克莱默产品，在确保极低衰减前提下，实现对音视频信号轻松、快捷、可靠切换。显示设备选择了英国DP高清投影机、投影机采取吊装安装方法，强光正投幕，电动正投幕等设备，可实现电脑信号及多种媒介视频图像再现，且充足确保了多种视频图像显示清楚度。美国AMX智能中央控制系统，可经过彩色触摸屏全汉字友好界面，轻松实现对音视频设备、信号处理切换设备等几乎全部会议系统集中管理控制，还可对升降液晶、投影幕、灯光、窗帘等外部设备进行集中控制，使得整套会议系统操作愈加紧捷、直观。多媒体会议系统由以下分系统组成：总行大汇报厅： 投影显示系统 音视频显示及切换系统 音频扩声系统 数字会议系统 中央控制系统 总行中心行长会议室： 等离子显示系统总行授信评审小会议室： 等离子显示系统 杭州分行大会议室: 投影显示系统 音视频显示及切换系统 其它分行大会议室： 投影显示系统 音视频显示及切换系统 1.2 总行大汇报厅设计1.2.1 设计分析1.2.1.1 会议室类型视频会议室，以视频会议为关键使用功效，兼顾召开当地会议功效。此会议室为汇报厅式布局，并采取阶梯式地面结构。 以下图:1.2.1.2 设计内容 投影显示系统 音视频显示及切换系统 音频扩声系统 数字会议系统 中央控制系统1.2.2 显示系统显示系统关键功效是显示本会场计算机或参会人员笔记本电脑图形和图像、网络资源资料、电子地图、DVD、录像机、本端和远程视频会议摄像机视频信号等。依据会议室结构、面积和使用功效，我们认为选择正投影显示是最好选择。1.2.2.1 屏幕选择屏幕尺寸确实定正投影关键由投影机和大屏幕（投影幕）组成。而大屏幕要常常显示计算机信号，画面上大多是数字和字符，为了轻松地看清读懂这些信息，屏幕大小一定要设计合理。对于大屏幕，提议观看距离为图像高度46倍，最大不能超出28倍，为了取得良好信息可读性，视距不应该大于字符高度200倍。按上述标准我们得出：即，可接收屏幕高度为1.3m-2m。另外还需要安装音箱，所以屏幕所占尺寸不应该大于2300mm。综合现在投影幕规格，而且因为房间层高较低，故能够显著得得出，103寸(16:9)投影幕为最好选择。屏幕确实定正投给人印象是轻易受环境光影响，画面对比度差，但为何本方案中我们还是选择正投呢？因为我们选择了一个新型光学正投屏，它能够大大地提升图像对比度，能够取得良好视觉感受。 ACCUON强光正投屏高对比度过滤层能够有效吸收环境光，而反射来自投影机光线，这一专利技术意味着屏幕不受环境光影响，是会议室等明亮环境明智选择。 ACCUON强光正投屏是世界上第一款突破15:1对比度光学正投屏，按经验标准15:1是能够接收对比度，它能够展现清楚锐利、色彩饱满图像，预防视觉疲惫。能够取得比一般正投屏幕高10倍对比度和2倍亮度。下图是ACCUON强光正投屏（右）和一般正投屏幕（左）在一样环境下对比效果，能够看到，当环境光很暗时，两种屏幕图像效果无显著差异，但当环境光变亮时，ACCUON强光正投屏图像效果显著好。 1.2.2.2 投影机选择屏幕是为观看者服务，而投影机是为屏幕服务，所以只有好屏幕是不行，还要有和屏幕相匹配投影机。选择适宜投影机亮度是为了和屏幕配合，取得良好图像对比度，投射出优质效果图像。我们在本方案中选择了6000流明高清多媒体投影机。经过计算，能够达成设计目标。具体以下：依据亮度公式：计算出屏幕亮度为 B（60002）/（3.142.6571.494）641nit在依据图像对比度计算公式：其中，B屏幕图像亮度R屏幕对环境光反射R屏幕表面环境光LUX屏幕表面反射系数视频会议室最好环境光为500LUX，即屏幕表面环境光为500LUX，SNS屏幕表面反射系数为2.95C投影机对比度C（投影机对比度）是指投影机经过灰色阶和白色阶调整后，所量出投影机黑白格子图对比，大部分投影机比值在3060：1，这里按50：1计算。将上述数据代入图像对比度公式，得出图像对比度为：（6415002.95）/（641/505002.95）655.75/27.5724：1即图像对比度为24：1。业内公认良好对比度为20：1，本套系统对比度远远高于公认标准，图像层次分明，清楚可见。1.2.3 摄像系统提议增加一台高清摄像机，放置在总行会场后面，拍摄主席台画面，视频会议终端自带高清摄像机放置在主席台后方壁挂，拍摄会场整场画面1.2.4 信号接驳和切换系统视频信号矩阵切换及处理系统设备依据该会议室不一样视频源及显示设备信号类型分别配置了1台1616路RGB矩阵，可处理多路不一样类型视频信号输入和输出快速切换。1.2.5 音频扩声系统1.2.5.1 设计方法和分析作为现代化厅堂，就音频扩声方面而言，大致分为三类：1. 以音乐还原为主厅堂，如音乐厅等2. 既要满足音乐扩声使用，还要满足会议使用功效，即满足语言和音乐兼顾需求。如多功效厅、多功效礼堂等。3. 针对会议扩声为主，即要满足语言扩声需求。如企事个单位会议室等。本此设计任务中多媒体会议室宽约200平米。关键是以会议扩声为主，应该属于上面第三种厅堂，也就是要以满足语言扩声为设计目标。扩声音响系统又称专业音响系统。现在有一个误解，认为扩声系统很简单，只要把话筒（及其它声源）、调音台、功放和扬声器箱连接在一起就能组成一项扩声工程。这种了解造成很多业主投入了不少资金，可得到语言扩声效果却是声音模糊不清，反馈啸叫干扰使声音无法开大，音乐重放时音质变调听之无味。 扩声系统是一项系统工程，包含电子技术、电声技术、建声技术和声学艺术等多个学科，扩声系统音响效果不仅和电声系统综合性能相关，还和声音传输环境建筑声学和现场调音使用亲密相关。扩声系统作为一个系统问题，在系统设计中必需综合考虑上述多种问题。在选择性能良好电声设备基础上，经过周密系统设计、仔细系统调试和良好建声条件，达成悦耳、自然音响效果。声场设计是满足系统功效和音响效果基础，它包含扬声器系统选型、供声方案和信号路径等。扬声器系统是整个系统关键设备之一。衡量一个厅堂听音好坏，客观衡量指标通常是声场均匀度、混响时间及语言清楚度。声场均匀度，有时也称响度。意思是要使观众席每一个作为全部有足够响度。混响时间，指混响声、声能密度在声源停止发声后衰减60分贝所需要时间，以T60记之。因为厅堂使用要求不一样，混响时间要求也不一样。要依据厅堂用途来定。语言清楚度（RASTI），决定于听音效果好坏，取决于混响时间及扬声器特征。扬声器不只应该确保全部听众接收到均匀声能，扩声应该得到自然印象，扬声器位置在建筑上应是合理。声场设计是扩声系统基础，包含系统最终音响效果，但也是很复杂繁琐工作。因为计算机技术飞跃发展，现在可采取EASE3.0以上版本声学软件工具进行计算，最终可取得满足预期要求声场设计汇报。声场设计过程可能需要反复数次才能达成要求。任何一个系统音响设计全部应该包含建声设计和电声设计两个方面，前者是基础，后者是条件，此次设计任务是电声设计，即扩声系统设计。因为多媒体会议室建声特征还没有测定，故我们依据统计规律和经验设定一个较合理建声特征，再在这个设定基础上进行电声设计。统计规律和经验告诉我们，一个小型会议室较合理建声特征混响时间，在频率500Hz时混响时间应不超出T608.00.1S，方能有一个很好语言和音乐扩声环境。利用扩声系统加强观众厅直达声，改善声能比，最根本路径就是选择含有高指向性（Q）扬声器。各类组合大多是有两个单元或三个单元扬声器组成（中高音单元多采取号筒），更多是采取无源电子分频。为了扩大使用范围，有时另配超低频音箱。各类组合音箱在扩声系统中使用很广泛，问题是要依据不一样使用要求和场所选择适宜产品。设计方法采取计算机辅助设计：音响系统设计根本问题是声学问题，不是简单设备选型和配套，最终音质效果是电声和建声综合设计效果表现，扩声系统设计首先要研究指定空间声场，这一点很关键。只有对要设计声场有深入了解，并进行仔细研究以后，进而进行建声设计、处理和电声系统设计，并使二者完美结合，才能给出正确“设计”，并取得最好音响效果。计算机辅助设计步骤：1.2.5.2 音箱选择现在针对于像本工程这类厅堂采取扩声形式关键有两种：采取吸顶音箱：即依据房间面积在天花上安装数量不等吸顶扩声产品。左右声道扩声：在厅堂一侧安装扩声产品，如有必需，在中后场安装补声产品。吸顶音箱系统采取吸顶音箱进行扩声最初设计灵感来自智能大楼公共广播系统。这种扩声形式在公共广播中被广泛使用。被应用到专业扩声系统中，却时间很短。现在市场上这类产品也比较匮乏。我企业不提议使用这种方法。原因有以下几点：反馈声产生在讲第一点前先让我们来看一下音频扩声信号步骤。由上图我们能够清楚看到，参与会议讲话人讲话，被拾音设备拾取（在我们这里拾音设备是专业会议话筒），声信号被转换为电子信号传送至声处理设备（声处理设备包含调音台、均衡器等等），经声处理设备对信号进行修饰，声信号又被传送到功率放大器，由经率放大器将其送到音箱，被电子信号又转换成为声音信号播放出来。而在我们这个多媒体会议室中会有最少20支会议话筒围绕会议桌均匀摆放。那么音箱装在开花上以后，几乎每只音箱下面全部会有会议话筒，那么就造成了音箱播放声音又被话筒拾取，然后又被话筒传送至系统中，从而引发系统反馈啸叫，影响会议正常进行。1、 声像不一致问题由上图能够看出，声音从天花上音箱发出，而投影幕去安装在一侧墙上。这主造成了声音和图像不一样时，不一样向，会使人感觉到很不舒适，很不自然。左右声道系统：经典音响系统就使用舞台左通道和舞台右通道系统主扬声器，放置在舞台两侧这些扬声器阵列，以还原整个声音频谱，同时又不影响视线。因为使用两个分开音源，立体声就有可能实现了，扬声器能够放在和投影幕（视频显示设备）同一个物理平面上，声音定位就愈加真实。另外相关反馈问题，这种左右声道部署方法也并不是说不会产生反馈。但轻易产生反馈话筒只有靠近扬声器一侧几支，产生反馈点最多也是有限几点，所以经过我方在方案中配置反馈抑制度装置是完全能处理。总而言之，我企业提议使用左右声道部署方法。经过反复比较,最终决定选择2只15寸音箱作为主扩声。使用4只8寸音箱作为补声音箱，安装在会议室大屏幕两侧及侧墙，距地面高2m左右安装。该款音箱能够采取壁挂或支架支起两种安装方法。根据功率阻抗匹配标准使用功放驱动6只音箱。1.2.5.3 音频处理设备音频处理系统没有采取调音台和音频处理器相结合，即模拟和数字结合，既能够适适用于需要对声音进行实时调整环境，又能够节省如均衡器、压限器、激励器等设备，因为音频处理器已内置以上功效。而做为纯语言环境调度指挥中心，其工作模式是单一，不存在过大动态，只需将系统调整到一个最好状态并让其保持即可，所以我们推荐使用数字处理器。数字音频处理器包含了多个音频周围处理设备功效，且采取数字化运算处理，可大大节省投资成本、降低故障率及降低设备占用空间。关键功效包含有话筒前置功率放大、压缩、AGC、矩阵调音、传呼、反馈限制、滤波和均衡。1.2.6 数字会议系统1.2.6.1 实现功效l 会议讲话、讨论1.2.6.2 系统组成数字会议讨论系统配置了目前国际较为优异品牌，共配置了1台主席单元及5台代表单元，采取数字信号传输及处理模式。主席单元含有讲话优先功效，讲话时其它代表单元话筒自动关闭。该系列数字讨论讲话系统相对运行稳定特点使其在国际市场倍受肯定。同时该话筒为无线数字话筒，以适适用于会场家俱进行不一样摆放方法。1.2.7 智能控制系统智能集中控制系统关键功效是经过编写程序经过一块彩色触摸屏友好操作界面，对会议室全部设备进行集中控制操作，如设备开关升降、信号切换、灯光明暗、音量大小及窗帘开关等，操作界面可依据使用人员习惯进行合理部署，操作简便快捷，可有效减轻操作人员工作强度和误操作概率。1.2.8 建筑环境1.2.8.1 会议室布局视频会议室布局标准是确保摄像效果优异，确保清楚图像再现，确保声音真实采集，确保声音完美还原。背景要求为了预防颜色对人物摄像产生“夺光”及“反光”效应，故背景墙应含有均匀浅颜色，通常多采取兰色或灰色，以使摄像机镜头光圈设置适宜。而房间其它三面墙壁、地板、天花板均忌用黑或鲜艳色彩饱和色，通常采取米黄、浅蓝色、浅灰色等等。各墙面不宜采取复杂装饰图案，以免摄像机移动或变焦时图象产生模糊现象。会场部署应庄重、朴素、大方。桌椅要求应尽可能采取舒适椅子，和加厚椅垫，避免和会人员常常调整坐姿而在镜头内造成无须要动作，同时加厚椅垫吸音系数较高能够缩短混响时间。而且椅子上不要装小脚轮，限制移动，以预防离开镜头。为了降低脸部阴影，要求采取浅色桌椅，使光线能经过桌子反射到人脸上，或在桌上铺上浅色桌布，提议采取浅驼色或浅青蓝色。另外，在话筒和桌子之间最好加一层软性材料，如像胶底等，以免造成敲击桌子时造成太大响动。室内吸声处理为了确保声绝缘及良好语言清楚度，地板上应铺地毯，地毯吸音系数高，能够缩短混响时间降低回声；天花板应装消音板，而且做凹凸设计，增加室内声音漫反射，使整个会场声音立体感和空间感更强；四面墙壁尽可能不要选择玻璃类装饰，因为玻璃吸音系数低，会增加无须要数次反射声，提升了产生啸叫机率，所以提议装隔音毯；窗户安装双层玻璃；桌子辅上桌布。以上提议不仅能够确保良好隔音效果，而且依据建筑声学原理为语言高清楚度打下了很好基础，房间中混响系数通常应在0.350.55ms之间。1.2.8.2 会议室灯光灯光照度是视频会议系统中一个关键部分，因为视频会议召开时间含有随机性，故室内应使用人工冷光源而避免自然光。会场门窗需用深色窗帘遮挡。光源对人眼视觉无不良影响（无刺眼感觉）。选择三基色灯（色温3500K）较宜。照度要求要求以下：l 应用于视像会议环境时，为了确保正确图像色调和摄像机白平衡，要求照射在和会者脸部上光应是均匀，会议室灯光照度能够参考办公室照明标准：不低于500Lux。l 应用于多媒体培训环境时，因为只需满足常规阅读、笔记需求，推荐照度在10Lux30Lux之间。l 避免使用束光灯、聚光灯等强光源，不然可能会出现和会者刺眼、肤色摄像效果变冷等现象。l 将全部灯光电源控制线分组引进控制室机柜周围，大致分为能够调光和不能够调光两种类型，便于由中控系统对全部灯光进行无线集成控制。l 灯光方向比灯光强度更为关键，为灯光安装漫射透镜，能够使光照充足漫射，使和会者脸上有均匀光照。l 为了便于观看投影，投影幕周围应避免直射光照射，照度以30Lux为宜，如要兼顾其它场景，投影幕周围必需要安装灯光时，此路灯光应设计为能够独立控制。l 为了便于夜间会议时工作人员进退场，应在控制室和进出门口之间装一路照明灯光，由控制室和大门口进行双联控制。l 上述灯光如有一些器材使用开关电源，选择产品安全性能和电磁兼容性一定要经过国家相关要求及认证，避免电磁辐射对视频或音频信号干扰。l 灯光照度是会议系统中确保视频效果基础必需条件。摄像机全部有自动彩色均衡电路，能够提供真正自然色彩，从窗户射入光(色温约5800K)比日光灯(3500K)或三基色灯(3200K)偏高，如室内有这两种光源(自然及人工光源)，就会产生有蓝色投射和红色阴影区域视频图像；其次是召开会议时间是随机，早晨、下午自然光源照度和色温均不一样。所以会议室应避免采取自然光源，而采取人工光源，全部窗户全部应用深色窗帘遮挡。在使用人工光源时，应选择冷光源，诸如“三基色灯”(R、G、B)效果最好。避免使用热光源，如高照度碘钨灯等。会议室照度，对于摄像区，诸如人脸部应为500LUX。对于监视器及投影电视机，它们周围照度不能高于80LUX，在5080LUX之间，不然将影响观看效果。为了确保文件、图表字迹清楚，对文件图表区域照度应小于700LUX，而主席区应控制在800LUX左右。1.2.8.3 系统供电要求l 为了确保会议室供电系统安全可靠，降低经电源环路带来电气串扰，应采取最少四套供电系统。第一套供电系统作为会议室照明独立供电；第二套供电系统用于空调制冷设备供电；第三套供电系统作为整个音视频系统供电；第四套供电系统作为投影机系统运行供电，本系统要求第四套会议室、控制室需有若干AC220V/15A三芯电源插座，均匀分布在四面墙面，并配有多用电源接线板。l 接地是供电系统中比较关键问题，应给予足够重视。接地方法分为联合接地方法和单独接地方法两种，联合接地时接地电阻要求小于0.5欧姆，单独接地时接地电阻要求小于3欧姆。地线宜从控制室或机房设置接地汇流排上引接，尽可能从传输机房拉到会议室和控制室供设备使用。要求给控制室、会议室、投影机供电交流电源零线和地线电压差1V。1.3 总行行长中心会议室1.3.1 设计分析1.3.1.1 会议室类型视频会议室，以视频会议为关键使用功效，兼顾召开当地会议功效。1.3.1.2 设计内容 等离子显示系统1.3.2 显示系统针对高清远程视频会议功效，选择两台46寸高清液晶电视并配以专用流动车显示高清视频信号和双流信号。部署于视频会议时领导就坐会议桌对面位置，和流动摄像机同一方向。不仅能够实现视频会议基础功效，同时还能够实现模拟单人远真效果，在行长进行单人视频会议时，远端画面可达成1：1真人百分比大小。以下图：1.3.3 拾音系统选择全向数字吊顶麦克风吊装于行长会议室屋顶，可拾取到房间任意角落声音。 采取最优异数字音频处理技术 全部使用数字处理，预防音频失真 智能识别并除去固定背景噪音 有效避免回音和啸叫产生 采取吊顶式全向数字麦克风，真正360度拾音，Ceiling Mic Array 采取顶尖扬声系统，提供身临其境音质和立体声还原效果1.3.4 总行授信评审小会议室1.3.5 设计分析1.3.5.1 会议室类型视频会议室，以视频会议为关键使用功效，兼顾召开当地会议功效。1.3.5.2 设计内容 等离子显示系统1.3.6 显示系统针对高清远程视频会议功效，选择两台46寸高清液晶电视并配以专用流动车显示高清视频信号和双流信号。部署于视频会议时领导就坐会议桌对面位置，和流动摄像机同一方向。不仅能够实现视频会议基础功效，同时还能够实现模拟单人远真效果，在进行单人视频会议时，远端画面可达成1：1真人百分比大小。以下图：1.4 杭州分行大会议室1.4.1 设计分析1.4.1.1 会议室类型视频会议室，以视频会议为关键使用功效，兼顾召开当地会议功效。1、 此会议室为汇报厅式布局，并采取阶梯式地面结构。 以下图:1.4.1.2 设计内容 投影显示系统 音视频显示及切换系统 音频扩声系统1.4.2 显示系统显示系统关键功效是显示本会场计算机或参会人员笔记本电脑图形和图像、网络资源资料、电子地图、DVD、录像机、本端和远程视频会议摄像机视频信号等。依据会议室结构、面积和使用功效，我们认为选择正投影显示是最好选择。1.4.2.1 屏幕选择屏幕尺寸确实定正投影关键由投影机和大屏幕（投影幕）组成。而大屏幕要常常显示计算机信号，画面上大多是数字和字符，为了轻松地看清读懂这些信息，屏幕大小一定要设计合理。对于大屏幕，提议观看距离为图像高度46倍，最大不能超出28倍，为了取得良好信息可读性，视距不应该大于字符高度200倍。按上述标准我们得出：即，可接收屏幕高度为1.3m-2m。另外还需要安装音箱，所以屏幕所占尺寸不应该大于2300mm。综合现在投影幕规格，能够显著得得出，100寸(16:9)投影幕为最好选择。1.4.2.2 投影机选择屏幕是为观看者服务，而投影机是为屏幕服务，所以只有好屏幕是不行，还要有和屏幕相匹配投影机。选择适宜投影机亮度是为了和屏幕配合，取得良好图像对比度，投射出优质效果图像。我们在本方案中选择了4000流明高清多媒体投影机。经过计算，能够达成设计目标。具体以下：依据亮度公式：计算出屏幕亮度为 B（40002）/（3.142.6571.494）641nit在依据图像对比度计算公式：其中，B屏幕图像亮度R屏幕对环境光反射R屏幕表面环境光LUX屏幕表面反射系数视频会议室最好环境光为500LUX，即屏幕表面环境光为500LUX，SNS屏幕表面反射系数为2.95C投影机对比度C（投影机对比度）是指投影机经过灰色阶和白色阶调整后，所量出投影机黑白格子图对比，大部分投影机比值在3060：1，这里按50：1计算。将上述数据代入图像对比度公式，得出图像对比度为：（6415002.95）/（641/505002.95）655.75/27.5722：1即图像对比度为22：1。业内公认良好对比度为20：1，本套系统对比度远远高于公认标准，图像层次分明，清楚可见。1.4.3 信号接驳和切换系统视频信号矩阵切换及处理系统设备依据该会议室不一样视频源及显示设备信号类型分别配置了1台88路RGB矩阵，可处理多路不一样类型视频信号输入和输出快速切换。1.4.4 音频处理设备音频处理系统没有采取调音台和音频处理器相结合，即模拟和数字结合，既能够适适用于需要对声音进行实时调整环境，又能够节省如均衡器、压限器、激励器等设备，因为音频处理器已内置以上功效。而做为纯语言环境调度指挥中心，其工作模式是单一，不存在过大动态，只需将系统调整到一个最好状态并让其保持即可，所以我们推荐使用数字处理器。数字音频处理器包含了多个音频周围处理设备功效，且采取数字化运算处理，可大大节省投资成本、降低故障率及降低设备占用空间。关键功效包含有话筒前置功率放大、压缩、AGC、矩阵调音、传呼、反馈限制、滤波和均衡。1.5 其它分行大会议室1.5.1 设计分析1.5.1.1 会议室类型视频会议室，以视频会议为关键使用功效，兼顾召开当地会议功效。此会议室为汇报厅式布局，并采取阶梯式地面结构。 以下图:1.5.1.2 设计内容 投影显示系统 音视频显示及切换系统1.5.2 显示系统显示系统关键功效是显示本会场计算机或参会人员笔记本电脑图形和图像、网络资源资料、电子地图、DVD、录像机、本端和远程视频会议摄像机视频信号等。依据会议室结构、面积和使用功效，我们认为选择正投影显示是最好选择。1.5.2.1 屏幕选择屏幕尺寸确实定正投影关键由投影机和大屏幕（投影幕）组成。而大屏幕要常常显示计算机信号，画面上大多是数字和字符，为了轻松地看清读懂这些信息，屏幕大小一定要设计合理。对于大屏幕，提议观看距离为图像高度46倍，最大不能超出28倍，为了取得良好信息可读性，视距不应该大于字符高度200倍。按上述标准我们得出：即，可接收屏幕高度为1.3m-2m。另外还需要安装音箱，所以屏幕所占尺寸不应该大于2300mm。综合现在投影幕规格，能够显著得得出，100寸(16:9)投影幕为最好选择。1.5.2.2 投影机选择屏幕是为观看者服务，而投影机是为屏幕服务，所以只有好屏幕是不行，还要有和屏幕相匹配投影机。选择适宜投影机亮度是为了和屏幕配合，取得良好图像对比度，投射出优质效果图像。我们在本方案中选择了4000流明高清多媒体投影机。经过计算，能够达成设计目标。具体以下：依据亮度公式：计算出屏幕亮度为 B（40002）/（3.142.6571.494）641nit在依据图像对比度计算公式：其中，B屏幕图像亮度R屏幕对环境光反射R屏幕表面环境光LUX屏幕表面反射系数视频会议室最好环境光为500LUX，即屏幕表面环境光为500LUX，SNS屏幕表面反射系数为2.95C投影机对比度C（投影机对比度）是指投影机经过灰色阶和白色阶调整后，所量出投影机黑白格子图对比，大部分投影机比值在3060：1，这里按50：1计算。将上述数据代入图像对比度公式，得出图像对比度为：（6415002.95）/（641/505002.95）655.75/27.5722：1即图像对比度为22：1。业内公认良好对比度为20：1，本套系统对比度远远高于公认标准，图像层次分明，清楚可见。1.5.3 信号接驳和切换系统视频信号矩阵切换及处理系统设备依据该会议室不一样视频源及显示设备信号类型分别配置了1台88路RGB矩阵，可处理多路不一样类型视频信号输入和输出快速切换。1.6 支行会议室1.6.1 设计分析1.6.1.1 会议室类型视频会议室，以视频会议为关键使用功效，兼顾召开当地会议功效。1.6.1.2 设计内容 等离子显示系统1.6.2 显示系统针对高清远程视频会议功效，选择两台46寸高清液晶电视并配以专用流动车显示高清视频信号和双流信号。部署于视频会议时领导就坐会议桌对面位置，和流动摄像机同一方向。不仅能够实现视频会议基础功效，同时还能够实现模拟单人远真效果，在进行单人视频会议时，远端画面可达成1：1真人百分比大小。以下图：
