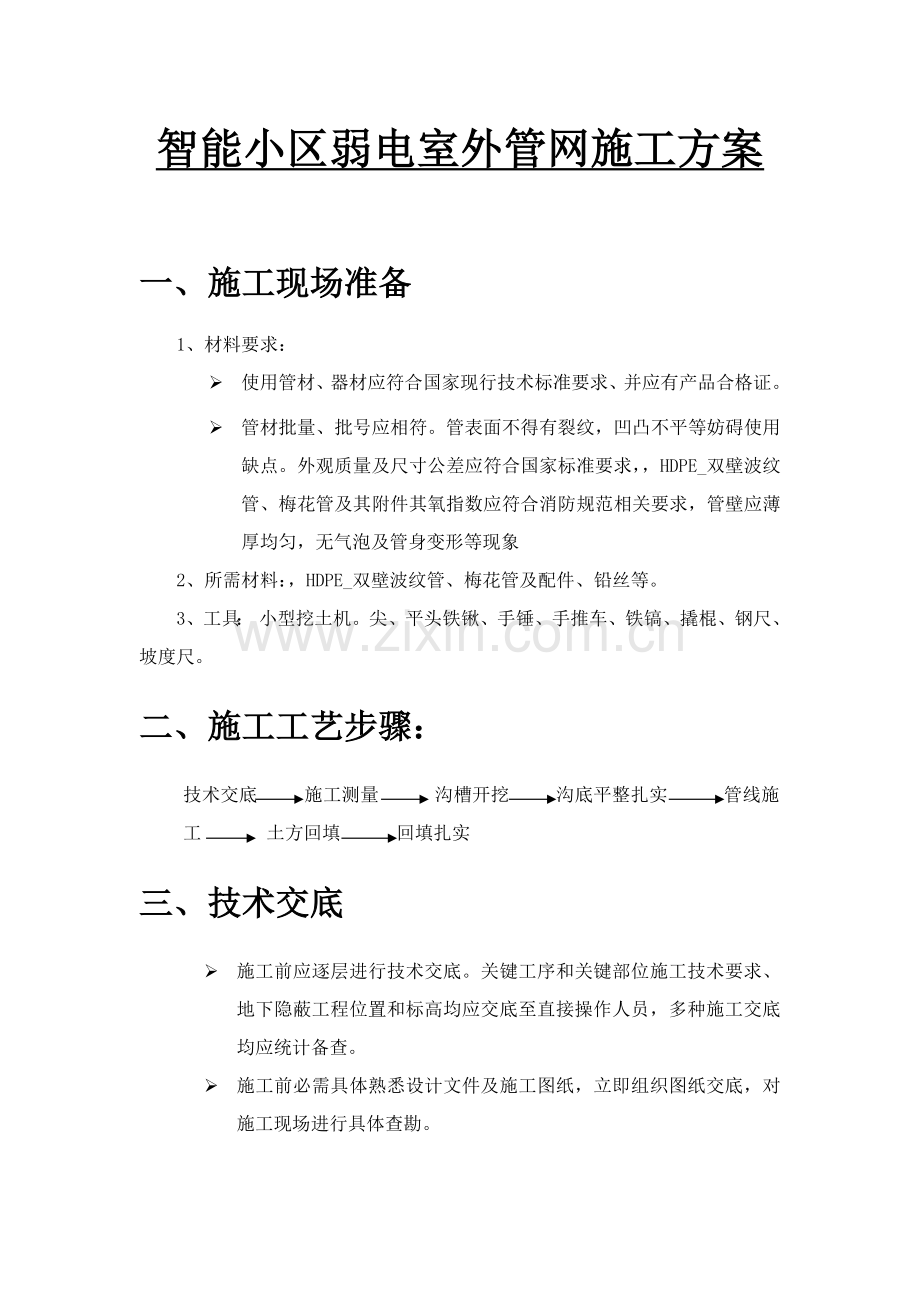

智能小区弱电室外管网施工方案

一、施工现场准备
1、材料要求：
Ø 使用管材、器材应符合国家现行技术标准要求、并应有产品合格证。
Ø 管材批量、批号应相符。管表面不得有裂纹，凹凸不平等妨碍使用缺点。外观质量及尺寸公差应符合国家标准要求，，HDPE_双壁波纹管、梅花管及其附件其氧指数应符合消防规范相关要求，管壁应薄厚均匀，无气泡及管身变形等现象
2、所需材料：，HDPE_双壁波纹管、梅花管及配件、铅丝等。
3、工具： 小型挖土机。尖、平头铁锹、手锤、手推车、铁镐、撬棍、钢尺、坡度尺。
二、施工工艺步骤：
技术交底 施工测量 沟槽开挖 沟底平整扎实 管线施工 土方回填 回填扎实
三、技术交底
Ø 施工前应逐层进行技术交底。关键工序和关键部位施工技术要求、地下隐蔽工程位置和标高均应交底至直接操作人员，多种施工交底均应统计备查。
Ø 施工前必需具体熟悉设计文件及施工图纸，立即组织图纸交底，对施工现场进行具体查勘。

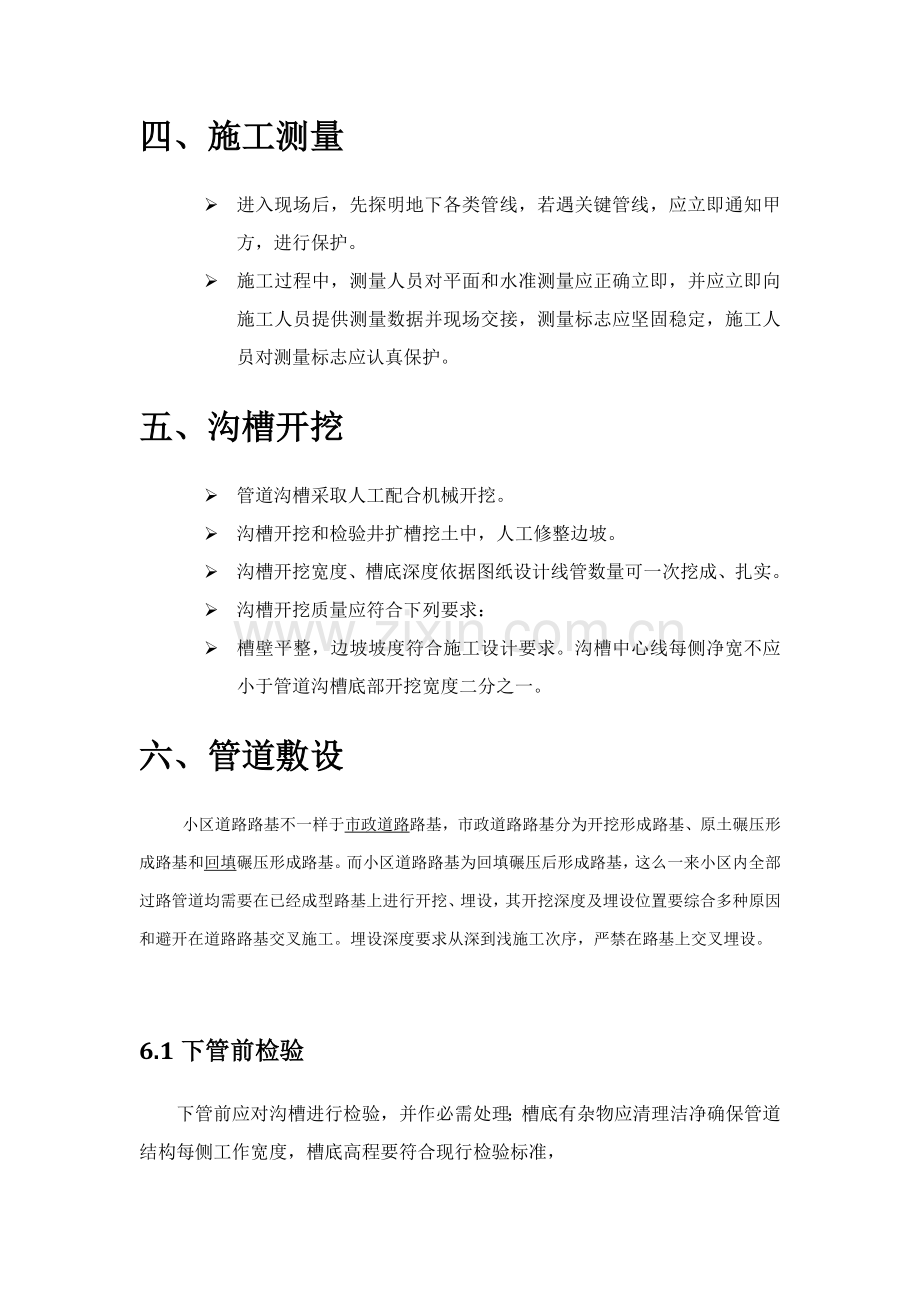

四、施工测量
Ø 进入现场后，先探明地下各类管线，若遇关键管线，应立即通知甲方，进行保护。
Ø 施工过程中，测量人员对平面和水准测量应正确立即，并应立即向施工人员提供测量数据并现场交接，测量标志应坚固稳定，施工人员对测量标志应认真保护。
五、沟槽开挖
Ø 管道沟槽采取人工配合机械开挖。
Ø 沟槽开挖和检验井扩槽挖土中，人工修整边坡。
Ø 沟槽开挖宽度、槽底深度依据图纸设计线管数量可一次挖成、扎实。
Ø 沟槽开挖质量应符合下列要求：
Ø 槽壁平整，边坡坡度符合施工设计要求。沟槽中心线每侧净宽不应小于管道沟槽底部开挖宽度二分之一。
六、管道敷设
小区道路路基不一样于市政道路路基，市政道路路基分为开挖形成路基、原土碾压形成路基和回填碾压形成路基。而小区道路路基为回填碾压后形成路基，这么一来小区内全部过路管道均需要在已经成型路基上进行开挖、埋设，其开挖深度及埋设位置要综合多种原因和避开在道路路基交叉施工。埋设深度要求从深到浅施工次序，严禁在路基上交叉埋设。

6.1下管前检验
下管前应对沟槽进行检验，并作必需处理；槽底有杂物应清理洁净确保管道结构每侧工作宽度，槽底高程要符合现行检验标准，
6.2管道坡度：
管道敷设应有一定坡度，以利渗透管内地下水流向人孔，管道坡度为3%至4%
6.3沟槽深度
沟槽基础水平深度大于50CM,，管间间隙于大于6CM
6.4室外进入建筑处理
本工程室外弱电网管线进入建筑施工，可借用已预留弱电人井。室内至室外必需有一定坡度为4%
6.5管道井设置：
管道交叉及拐弯时设置手孔，两孔相隔不超出50米
七、管道安装及连接
管道安装可采取人工安装。
管道接头，公称直径小于DN200mm平壁亦可采取插入式粘接接口。
⑴检验管材、管件质量。必需将插口外侧和承口内侧表面擦拭洁净，被粘接面应保持清洁，不得有尘土水迹。表面粘有油污时，必需用棉纱蘸丙酮等清洁剂擦净。
⑵对承口和插口粘接紧密程度应进行验证。粘接前必需将两管试插一次，插入深度及松紧度配合应符合要求，在插口端表面宜划出插入承口深度标线。
⑶在承插接头表面用毛刷涂上专用粘接剂，先涂承口内面，后涂插口外面，顺轴向由里向外涂抹均匀，不得漏涂或涂沫过量。
⑷涂抹粘接剂后，应立即找正对准轴线，将插口插入承口，用力推挤至所划标线。插入后将管旋转1/4圈，在60s时间内保持施加外力不变，并保持接口在正确位置。
⑸插接完成应立即将挤出接口粘接剂擦拭洁净，静止固化。固化时间应符合生产粘接剂厂要求。
八、回填土
8.1填方土料应符合设计要求，确保填方强度和稳定性。
8.2 管道顶面标高上500至槽底部回填土采取人工填土扎实或机械回填扎实。
8.3槽底至管顶以上50cm范围内，不得含有大于50mm砖、石等垃圾硬块。
8.4管道两侧和管顶以上50cm范围内回填土，应由沟槽两侧对称运入槽内，不得直接扔在管道上，回填其它部位时，应均匀运入槽内，不得集中推入。
8.5沟槽回填土压实应符合下列要求：
Ø 回填土应逐层进行，且不得损伤管道。
Ø 管道两侧和管顶以上50cm范围内，应采取轻夯压实，管道两侧压实面高差不应超出30cm。

九、过路管道埋设施工工艺
在路基上开挖时最好用人工开挖，确实需要小挖机开挖时，不得超深、不得扰动路基，开挖后再用人工进行清理，并用电动打夯机进行扎实以确保管道基础稳定性。按次序依次完成多种过路管道埋设，避免过路管道埋设完成后又需重新开挖，影响到工程整体进度和质量控制
测量放线→管道沟槽开挖→不一样管道基础垫层施工→管道埋设安装→管道包封→管道回填（分层扎实）
过路管道埋设施工技术难度不大，但因为施工场地狭小，多种管道纵横交错，且工艺比较复杂，所以，在施工中要一直坚持技术标准，注意加强施工管理，强化质量意识，就一定能确保管道通畅及路基质量耐久性。
9.1 管道沟槽开挖。因为小区道途经路管道埋设深度比较浅，每开挖一条过路管道必需当日埋设结束。开挖应避开雨季，避免扰动路基，依据管道直径大小和数量来选择适宜挖掘机械，开挖后用人工进行清理并扎实。
9.2 管道基础垫层施工。过路管道宜采取砂垫层，施工前先将沟槽低部用人工整平扎实，使其密实度达成85%～90%，依据图纸设计要求坡度，拉线整平，必需确保在砂垫层摊铺结束而且扎实后，能达成拉线要求（即能达成图纸设计坡度）。
9.3 过路管道埋设。依据设计图纸要求，选择经检测合格管材按正确坡度进行埋设，因为小区道路宽度通常小于6m，埋设时不应在道路中间进行连接。
9.4 管道包封。每段管道安装完成后，经监理等相关人员验收后，立即进行管道包封，不一样管材应采取不一样方法和不一样材料包封。对于承压力较小管材应用标号不低于C15混凝土包封，管材周围包封厚度不得低于200mm。对于承压力较大管材能够用中粗砂包封，其厚度为管材上300mm沟槽全部包封，包封后用合适水进行扎实，以达成设计要求密实度。
9.5 管道沟槽回填（分层扎实）。管道沟槽回填采取12%灰土或和路基相同材料进行分层扎实回填，严禁直接用开挖沟槽时原路基材料回填，应用重新加工拌合新材料回填。
9.6 整个管道埋设过程采取专员旁站监测，对施工人员先期进行技术交底，对埋设第一个管道时进行现场指导，确保管道埋设质量，而且确保路基不被扰动破坏。
