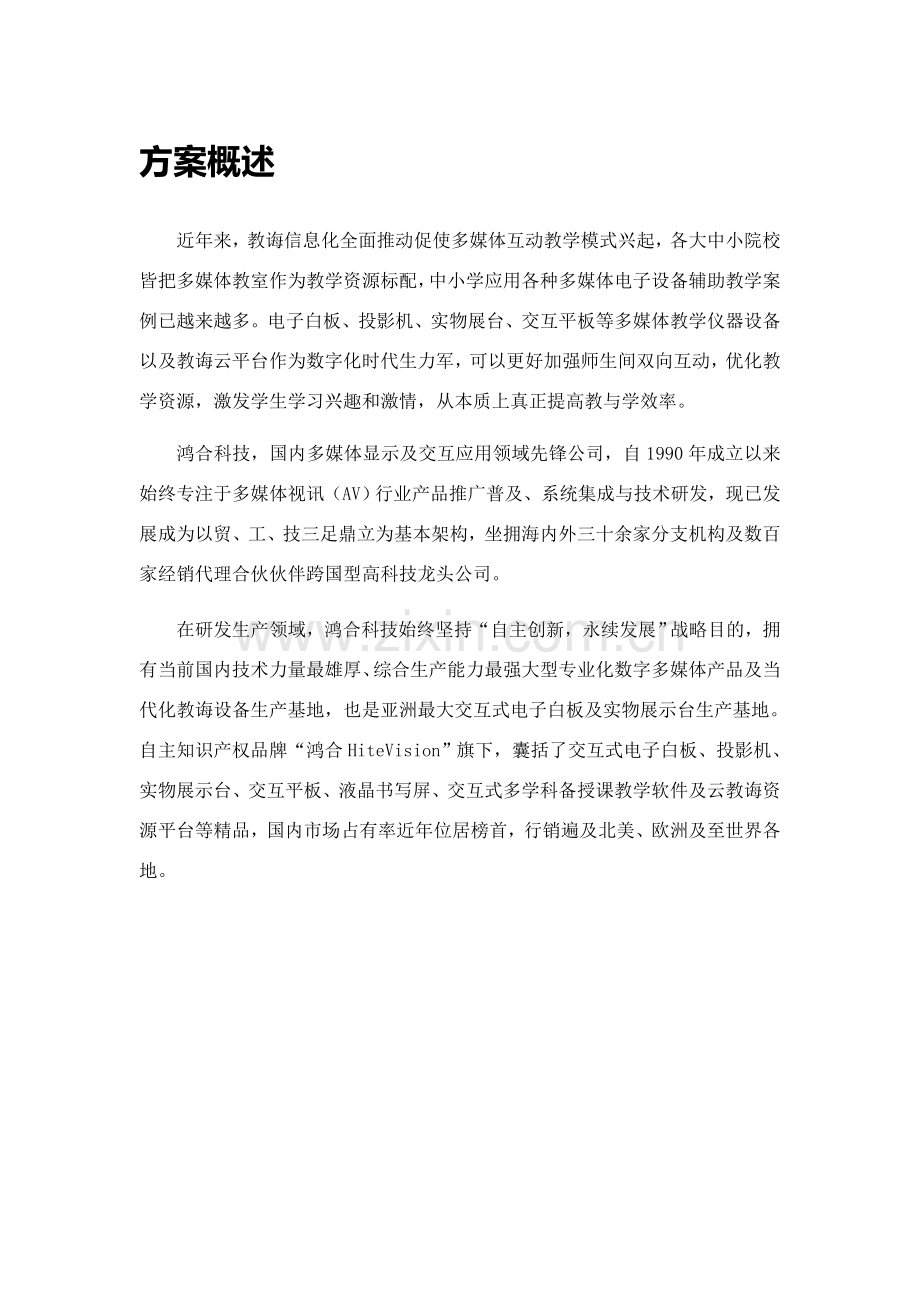

方案概述
近年来，教诲信息化全面推动促使多媒体互动教学模式兴起，各大中小院校皆把多媒体教室作为教学资源标配，中小学应用各种多媒体电子设备辅助教学案例已越来越多。电子白板、投影机、实物展台、交互平板等多媒体教学仪器设备以及教诲云平台作为数字化时代生力军，可以更好加强师生间双向互动，优化教学资源，激发学生学习兴趣和激情，从本质上真正提高教与学效率。
鸿合科技，国内多媒体显示及交互应用领域先锋公司，自1990年成立以来始终专注于多媒体视讯（AV）行业产品推广普及、系统集成与技术研发，现已发展成为以贸、工、技三足鼎立为基本架构，坐拥海内外三十余家分支机构及数百家经销代理合伙伙伴跨国型高科技龙头公司。
在研发生产领域，鸿合科技始终坚持“自主创新，永续发展”战略目的，拥有当前国内技术力量最雄厚、综合生产能力最强大型专业化数字多媒体产品及当代化教诲设备生产基地，也是亚洲最大交互式电子白板及实物展示台生产基地。自主知识产权品牌“鸿合HiteVision”旗下，囊括了交互式电子白板、投影机、实物展示台、交互平板、液晶书写屏、交互式多学科备授课教学软件及云教诲资源平台等精品，国内市场占有率近年位居榜首，行销遍及北美、欧洲及至世界各地。

￭鸿合电子白板 持续6年 国内销量第一
销量超越电子白板创造品牌“SMART”， 成为世界第一品牌。

￭鸿合实物展示台常年稳居中华人民共和国市场销量第一

￭鸿合制造——雄厚研发生产实力

鸿合科技在深圳建有3个生产厂区，厂房面积5万多平米，建有多条专业电子白板、视频展示台及交互式液晶一体机生产线。已经成为中华人民共和国产量最大展台及电子白板生产工厂。

￭鸿合制造——鸿合HiteVison交互式电子白板生产线

￭鸿合制造——鸿合SMT生产线
承担鸿合电子白板、交互平板及其她品牌产品红外管生产。

￭鸿合制造——鸿合HiteVison视频展示台生产线

￭鸿合制造——鸿合镜头生产线
生产高清镜头、摄像头，以保障展示台核心部件品质。

￭互动课堂解决方案：
鸿合红外电子白板+液晶短焦投影机+壁挂教学一体机

￭鸿合HV-I382红外电子白板产品特点
1.采用鸿合交互式先进红外线扫描技术
i-AIST ( interactive – Advanced Infrared Scanning Technology)
硬件扫描方式由老式矩阵扫描转变为360度扇面扫描，配合以先进、优化算法实现精准、迅速定位。

抗强光干扰，具备容错功能

在太阳光照射下，不影响正常使用；个别红外管损坏或者被遮挡，亦不会浮现书写断笔、操作失控等故障现象。

2.标配鸿合备授课软件
鸿合备授课软件分为备课和授课两个不同模式，将教师电脑、交互式电子白板以及丰富云教学资源紧密结合在一起，提供了数学、物理、化学、语文、英语、地理、生物、音乐共8个专业学科工具栏，还提供了大量专业互动教学工具，协助教师实现真正互动多媒体课堂。

3. HV-I382产品规格表
产品型号
展示效果
参数信息
HV-I382

硬件设备：
1、书写技术：采用扇型红外扫描技术，具备容错功能。可触摸操作作任何不透光物体都可书写，不需专用笔，可用教鞭交互式操作；
2、边框对角线尺寸：82英寸(4：3)，辨别率：32767×32767，有效感应面积：1641㎜宽×1148㎜高；外型尺寸：1710㎜宽×1217㎜高；
3、边框、背板采用金属材质设计；板面采用纳米涂层工艺，低幅射，高耐磨，支持水性笔书写，可重复擦除；
4、多人书写触控：支持四点触控，三笔书写，实现多人可以同步在电子白板上进行书写；
5、面板快捷键：白板两侧各具备=15快捷键，通过快捷键，可直接操作白板软件；具备自定义快捷键，可以定义软件功能，以便使用；
6、有配套教学资源网站：资源网站至少应能提供涉及人教版、北师大版、苏教版、华师大版等主流教材资源；
7、教师个人云存储功能：提供教师单独网络存储空间。教师可上传保存自己教学内容和资料。也可分享存储文献。在云存储空间可建立自己分类目录。制作课件可以直接上传教学云平台上；
8、产品使用：使用寿命可达10万小时以上，电子白板平均无端障时间=30000小时（提供国家电子计算机质量监督检查中心出具MTBF证书）。
软件功能：
1、基本功能：具备白板软件通用功能，如标注、书写、擦除、操作计算机、幕布、聚光灯等特效；
2、书写功能：可以在任意界面下书写，随便更换笔颜色（任意颜色）和粗细；
3、备授课模式：依照教师课前、课中两种实际工作场景，在同一软件中提供相应备课和授课环境，可以一键进行两种场景迅速转换以及课件浏览；
4、绘图功能：提供矩形、三角形、椭圆等图形绘图功能，提供图形绘制、大小调节、翻转、删除等功能；
5、配套实验软件：能配套提供中学仿真实验软件；提供包括数学、化学、物理、语言（语文）、生物、地理以及音乐等8大学科工具和教学资源等。

￭鸿合HiteVision投影机
鸿合科技携手日立投影机10余年，从普通经销商到全国总代理，在中华人民共和国教诲市场把日立投影机做得有声有色。
，日立开始为鸿合定制教诲投影机，并获得了出众成绩；据IDC投影机销售调查数据显示，鸿合投影机整体市场占有率已跻身行业前十。

起，日立投影机变化其自有品牌为主一贯路线，开始为多家品牌定制投影机。鸿合代理日立投影机教诲短焦及超短焦机型所有改为HiteVision品牌，参数及配备与日立机型完全一致。

左图为日立HCP-Q200； 右图为鸿合HT-LQ200

产品规格表
产品型号
展示效果
参数信息
鸿合HT-LQ200

l、显示技术：3LCD技术（0.63英寸液晶板）；亮度：2700流明[依照ISO21118原则]；辨别率1024*768；对比度：5000：1；投影距离：投射80英寸画面投影距离=68cm（投影机镜头至画面距离）；机器带配同一品牌鸿合原装壁挂架（有壁挂架实用新型专利证书）；
2、接口：独立RGB输入端口=2，RGB输出端口=1，视频输入端口=2，USB接口=3，HDMI接口=1，RJ45网络接口=1，AUDIO输入、输出，RS232控制口；
3、硬件规定：内置扬声器功率l0W；顶部换灯；双层静电过滤网防尘，迅速开机；断电保护，定期除尘提示，全方位防盗（密码保护及防盗杆三位一体）等；可更改遥控器红外遥控频率；
4、功能规定：
（1）具备各种线性模版及黑板、白板模式、具备宽屏自适应，可自定义辨别率；
（2）平板电脑或智能手机可通过专用软件来控制投影机，并可无线传播平板电脑或智能手机图像；
（3）智能节电：在智能节电模式所投射画面在设定期间内如没有变化，投机影机灯泡及电源自动降为节电模式，从而延长机器使用寿命；
（4）多台投影模式：可将一台电脑中图像同步传播给12台投影机进行教学；主讲人控制模式：可通过主电脑将在线多台（最多50台）电脑中任意1-4台画面在同一屏幕上投射出来；
（5）免驱书写功能：与白板或书写板连接后无需安装驱动，即可进行简易书写批注、PPT文献翻页和播放功能；
（6）可根椐预先设定日程表，投影机会自动开、关机及切换信号源，实现管理智能化。

为以便学校后期设备调试、升级维护及教学使用，方案中电子白板、投影机等重要设备均采用同一品牌。

￭ 壁挂式一体机教学系统
产品规格表
产品型号
展示效果
参数信息
壁挂式一体化教学系统

1、一体化设计：高拍仪、中控、功放、喇叭、数字无线扩声系统、无线接受装置为一体。一体机内部采用模块化构造，计算机是独立工业计算机，有完整壳体，可整体拆卸；中控+扩声+功放集成为一种小系统，具备独立壳体，可整体拆卸，解决后期维护麻烦难题。计算机和控制系统某些只有两条并口线连接，安装拆卸以便，减轻维护压力。计算机采用工业计算机，配备Intel i3四核解决器2.3G，TDP不大于30W；DDR3 2GB内存；500G硬盘；主板预留SIM卡插座，可以实现手机卡无线上网功能，主板支持6个RS232串口；计算机具备看门狗功能。如果软件停止运转或者电脑死机，工控计算机会自动重启，实现无人值守功能。工业计算机功耗更小，散热更好，系统更稳定，解决偏远山区电压不稳问题；
2、内置高拍仪规定：广角镜头，扫描幅面：A4幅面；像素500万，壁挂式构造、可折叠；带USB2.0接口；软件操作：有批注功能，有放大缩小、移动功能。带LED组灯，带亮度调节；可扫描文档、书籍、立体实物等；
3、以便性规定：高拍仪带有垂直托盘，以便放置展示实物和文献；无线话筒、键盘／鼠标接受器内置，关闭绿板无需拔插；
4、内置数字无线扩声系统规定：采用数字2.4G频段，DSP自动搜频功能，并锁定地址码，保证同频无干扰；无线话筒可手持和脖挂、话筒小巧精致，带空腔设计，能有效防止啸叫；
5、内置音频单元规定：功放功率：2*20W，配备立体声双声道全频段喇叭单元，置于箱体顶端，有效覆盖教室；
6、内置中控系统规定：VGA：3*2音频：3*2上课、下课按键可实现一键启动／关闭整个系统，可一键实现VGA信号和视频信号切换，音量采用数字调音控制，并配有数码管可显示音量级别，有静音按键；有电脑重启按键；面板带有1路网络，1路麦克，4路USB，1路视音频，1路笔记本音视频VGA接口，1个原则电源插座；
7、安全规定：采用上锁保护面板操作按钮（可采用IC卡开锁，刷卡开柜门，便于管理）等；
8、整机电器性能：电压：220V；功率=200W。整机重量=25kg。防损规定：外壳采用金属材质，达到开放式区域防损规定；
9、资源库规定：配套义务教诲小学一至六年级所有学科和初中七至九年级所有学科各知识点有关PPT，与现行课本同步，并有有关音频、视频文献课件可供播放。

壁挂式一体机教学系统与双层推拉绿板及投影机、白板安装效果图

采购需求

一、项目名称：
品目号
名称
数量
单价
总价
1
鸿合HT-LQ200短焦投影机

3600

2
鸿合HV-I382红外电子白板

1900

3
拓驰TC-900壁挂式一体化教学系统

4000

4
美江MJ-JS1240双层推拉绿板

1000

5
安装及集成

二、技术规范规定：
包/品目号
货品
名称
重要需求
技术

1
短焦投影机
l、显示技术：3LCD技术（0.63英寸液晶板）；亮度：2700流明[依照ISO21118原则]；辨别率1024*768；对比度：5000：1；投影距离：投射80英寸画面投影距离=68cm（投影机镜头至画面距离）；机器带配同一品牌鸿合原装壁挂架（有壁挂架实用新型专利证书）；
2、接口：独立RGB输入端口=2，RGB输出端口=1，视频输入端口=2，USB接口=3，HDMI接口=1，RJ45网络接口=1，AUDIO输入、输出，RS232控制口；
3、硬件规定：内置扬声器功率l0W；顶部换灯；双层静电过滤网防尘，迅速开机；断电保护，定期除尘提示，全方位防盗（密码保护及防盗杆三位一体）等；可更改遥控器红外遥控频率；
4、功能规定：
（1）具备各种线性模版及黑板、白板模式、具备宽屏自适应，可自定义辨别率；
（2）平板电脑或智能手机可通过专用软件来控制投影机，并可无线传播平板电脑或智能手机图像；
（3）智能节电：在智能节电模式所投射画面在设定期间内如没有变化，投机影机灯泡及电源自动降为节电模式，从而延长机器使用寿命；
（4）多台投影模式：可将一台电脑中图像同步传播给12台投影机进行教学；主讲人控制模式：可通过主电脑将在线多台（最多50台）电脑中任意1-4台画面在同一屏幕上投射出来；
（5）免驱书写功能：与白板或书写板连接后无需安装驱动，即可进行简易书写批注、PPT文献翻页和播放功能；
（6）可根椐预先设定日程表，投影机会自动开、关机及切换信号源，实现管理智能化。

2
鸿合HV-I382红外电子白板
硬件设备：
1、书写技术：采用扇型红外扫描技术，具备容错功能。可触摸操作作任何不透光物体都可书写，不需专用笔，可用教鞭交互式操作；
2、边框对角线尺寸：82英寸(4：3)，辨别率：32767×32767，有效感应面积：1641㎜宽×1148㎜高；外型尺寸：1710㎜宽×1217㎜高；
3、边框、背板采用金属材质设计；板面采用纳米涂层工艺，低幅射，高耐磨，支持水性笔书写，可重复擦除；
4、多人书写触控：支持四点触控，三笔书写，实现多人可以同步在电子白板上进行书写；
5、面板快捷键：白板两侧各具备=15快捷键，通过快捷键，可直接操作白板软件；具备自定义快捷键，可以定义软件功能，以便使用；
6、有配套教学资源网站：资源网站至少应能提供涉及人教版、北师大版、苏教版、华师大版等主流教材资源；
7、教师个人云存储功能：提供教师单独网络存储空间。教师可上传保存自己教学内容和资料。也可分享存储文献。在云存储空间可建立自己分类目录。制作课件可以直接上传教学云平台上；
8、产品使用：使用寿命可达10万小时以上，电子白板平均无端障时间=30000小时（提供国家电子计算机质量监督检查中心出具MTBF证书）。
软件功能：
1、基本功能：具备白板软件通用功能，如标注、书写、擦除、操作计算机、幕布、聚光灯等特效；
2、书写功能：可以在任意界面下书写，随便更换笔颜色（任意颜色）和粗细；
3、备授课模式：依照教师课前、课中两种实际工作场景，在同一软件中提供相应备课和授课环境，可以一键进行两种场景迅速转换以及课件浏览；
4、绘图功能：提供矩形、三角形、椭圆等图形绘图功能，提供图形绘制、大小调节、翻转、删除等功能；
5、配套实验软件：能配套提供中学仿真实验软件；提供包括数学、化学、物理、语言（语文）、生物、地理以及音乐等8大学科工具和教学资源等。

3
壁挂式一体化教学系统
1、一体化设计：高拍仪、中控、功放、喇叭、数字无线扩声系统、无线接受装置为一体。一体机内部采用模块化构造，计算机是独立工业计算机，有完整壳体，可整体拆卸；中控+扩声+功放集成为一种小系统，具备独立壳体，可整体拆卸，解决后期维护麻烦难题。计算机和控制系统某些只有两条并口线连接，安装拆卸以便，减轻维护压力。计算机采用工业计算机，配备Intel i3四核解决器2.3G，TDP不大于30W；DDR3 2GB内存；500G硬盘；主板预留SIM卡插座，可以实现手机卡无线上网功能，主板支持6个RS232串口；计算机具备看门狗功能。如果软件停止运转或者电脑死机，工控计算机会自动重启，实现无人值守功能。工业计算机功耗更小，散热更好，系统更稳定，解决偏远山区电压不稳问题；
2、内置高拍仪规定：广角镜头，扫描幅面：A4幅面；像素500万，壁挂式构造、可折叠；带USB2.0接口；软件操作：有批注功能，有放大缩小、移动功能。带LED组灯，带亮度调节；可扫描文档、书籍、立体实物等；
3、以便性规定：高拍仪带有垂直托盘，以便放置展示实物和文献；无线话筒、键盘／鼠标接受器内置，关闭绿板无需拔插；
4、内置数字无线扩声系统规定：采用数字2.4G频段，DSP自动搜频功能，并锁定地址码，保证同频无干扰；无线话筒可手持和脖挂、话筒小巧精致，带空腔设计，能有效防止啸叫；
5、内置音频单元规定：功放功率：2*20W，配备立体声双声道全频段喇叭单元，置于箱体顶端，有效覆盖教室；
6、内置中控系统规定：VGA：3*2音频：3*2上课、下课按键可实现一键启动／关闭整个系统，可一键实现VGA信号和视频信号切换，音量采用数字调音控制，并配有数码管可显示音量级别，有静音按键；有电脑重启按键；面板带有1路网络，1路麦克，4路USB，1路视音频，1路笔记本音视频VGA接口，1个原则电源插座；
7、安全规定：采用上锁保护面板操作按钮（可采用IC卡开锁，刷卡开柜门，便于管理）等；
8、整机电器性能：电压：220V；功率=200W。整机重量=25kg。防损规定：外壳采用金属材质，达到开放式区域防损规定；
9、资源库规定：配套义务教诲小学一至六年级所有学科和初中七至九年级所有学科各知识点有关PPT，与现行课本同步，并有有关音频、视频文献课件可供播放。

4
双层推拉绿板
1、侧推式推拉绿板结合电子白板尺寸定制（内置轨道，外框和轨道一体化设计）；
2、面板：采用优质镀锌钢板，喷涂黑板专用面漆，经高温固化而成，颜色为墨绿色，表面细致光洁，书写流畅，抗撞击、磨损、刮擦、不褪色，使用寿命以上。背面：采用厚度为0. 27㎜SGCC镀锌钢板，板面平整，镀层牢固、光滑而均匀；
3、夹层：采用消音板做夹层，面层平整，无折痕，不变形，吸音强且环保；
4、绿板边框：采用49*30㎜壁厚1.2㎜高档磨砂氧化香槟铝型材。耐腐蚀、耐磨性达到GB/T5237-原则；
5、外框滑轨：采用113.4×75㎜特制双轨道（内轨道、外滑轨）高档磨砂氧化香槟铝型材，内轨道宽度为49㎜，外滑轨宽度为40㎜，壁厚1.5㎜，酎腐蚀、耐磨性达到GB/T5237-原则；
6、胶粘剂：采用防腐、防锈、防潮、环保黑板专用胶漆，胶合牢固、经久耐用，永不脱壳，各项指标均达到国际环保规定；
7、绿板四角与外框四角采用ABS工程防爆塑料，模具一次成型，抗冲击力强。

5
安装及集成
线材及附件投标前请到施工地点实地查看拟定施工费用及安装调试费用。
