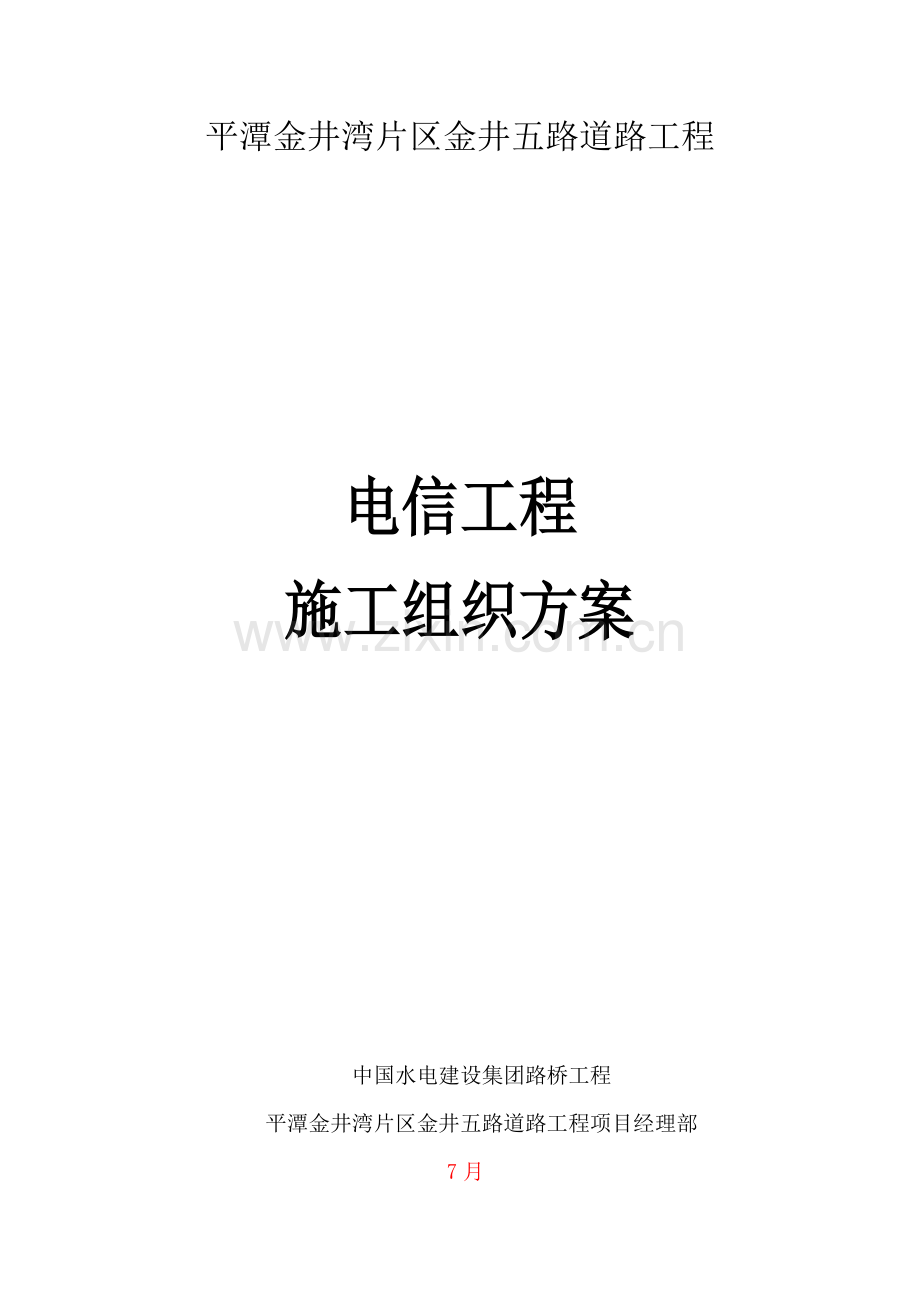

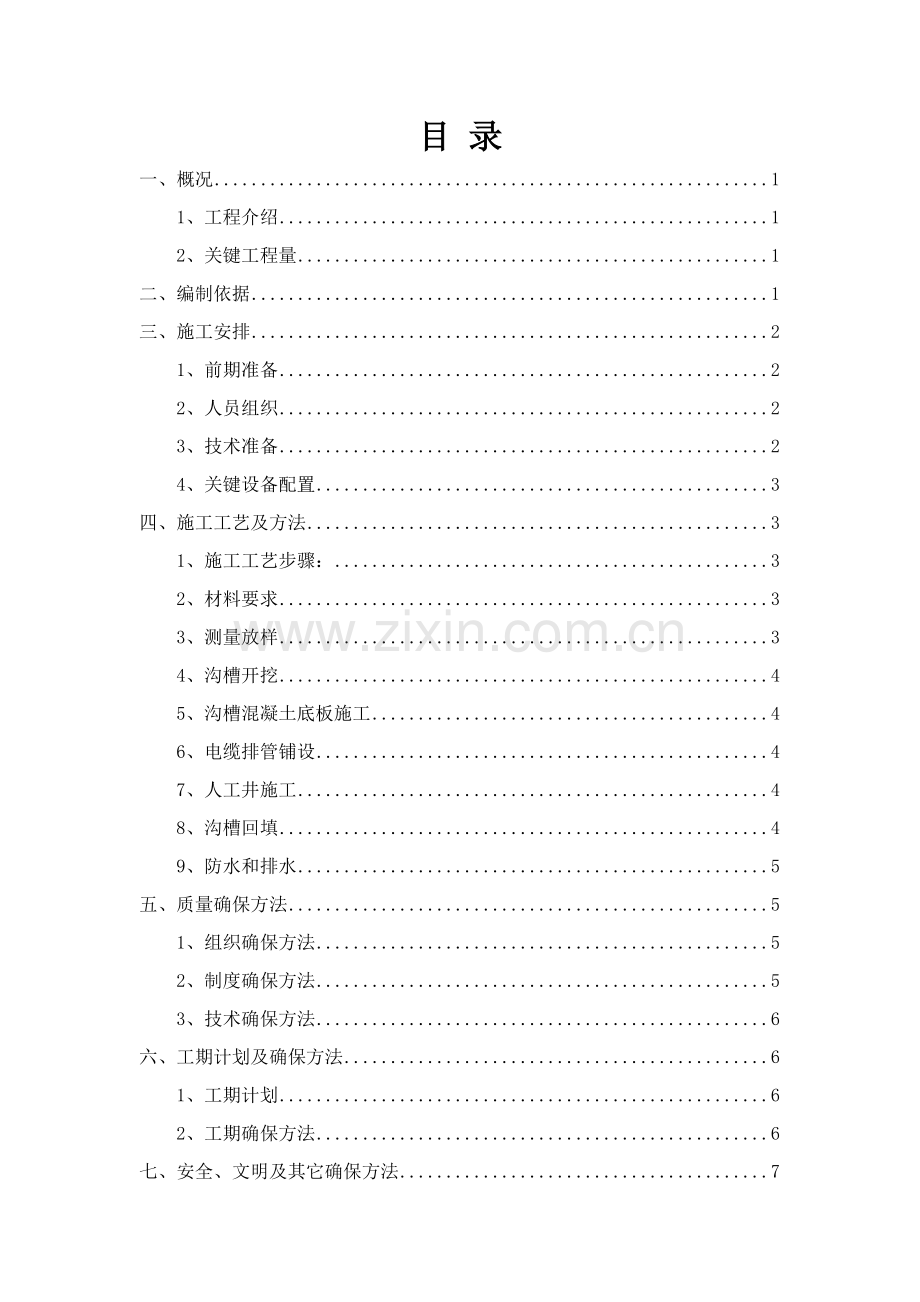

平潭金井湾片区金井五路道路工程电信工程施工组织方案中国水电建设集团路桥工程平潭金井湾片区金井五路道路工程项目经理部 7月目 录一、概况11、工程介绍12、关键工程量1二、编制依据1三、施工安排21、前期准备22、人员组织23、技术准备24、关键设备配置3四、施工工艺及方法31、施工工艺步骤：32、材料要求33、测量放样34、沟槽开挖45、沟槽混凝土底板施工46、电缆排管铺设47、人工井施工48、沟槽回填49、防水和排水5五、质量确保方法51、组织确保方法52、制度确保方法53、技术确保方法6六、工期计划及确保方法61、工期计划62、工期确保方法6七、安全、文明及其它确保方法71、安全生产确保方法72、文明施工确保方法93、环境保护方法9一、概况1、工程介绍金井五路为金进湾片区内一条关键城市次干路，北起渔平大道（道路桩号K0+000），向南延伸至天大北路（K2+218.552），道路途经金井二路、北湖路、如意路、平岚岭路等四条计划道路。金井五路路线总长度2218.552米。电信工程关键在道路西，电信管道全长2032米。关键施工内容包含：沟槽开挖及回填、砼垫层、管道铺设、井垫层、井身砌筑。2、关键工程量关键工程量一览表序号名称型号规格单位数量1小号直通型人孔井RK(I)-1-1个472中号三通型人孔井RK(I)-2-2个133中号四通型人孔井RK(I)-2-3个74中号15斜通人孔井RK(I)-2-4个25中号75斜通人孔井RK(I)-2-8个26重型PVC-U塑料管6110P米1753.87镀锌钢管6110C米888.68电信套管堵头110mm电信套管堵头个8529井筒安全闸套7110排水管110mmPVC-U米129.411逆止阀XF100-270-T个7二、编制依据（1）金井湾金井五路投资建造BT项目（投资+施工总承包）协议；（2）金井五路工程（金井湾大道至天大北路段）施工图设计文件；（3）金井五路道路（金井湾大道至天大北路段）岩土工程勘察汇报；（4）地下通信管道用塑料管（YD/T841-）；（5）混凝土结构设计规范（GB50010-）；（6）地下工程防水技术规范（GB50108-）；（7）有线电视系统技术规范（GY/T106-1999）；（8）砌体结构设计规范（GB50003-）；（9）通信管道工程施工及验收规范（GB5374-）；（10）通信管道人孔和管块组群图集（YD5178-）；（11）国家及福建省现行建筑安装工程质量验收相关规程、要求等。三、施工安排1、前期准备施工前充足做好各项准备工作，包含控制测量工作；原材料检验，砂浆、砼配合比设计；施工用水；电力供给；道路交通疏导；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。2、人员组织依据总体施工计划，我项目经理部组织含有丰富施工和管理经验工程技术人员担任施工主管和技术主管，并组织技术过硬、操作熟练现场技术人员进行施工作业。计划投入施工人员46人。序号人员配置单位数量备注1管理人员人62机手人23木工人44普工人105测量工人26管道工人87钢筋工人68砼工人83、技术准备（1）组织项目经理部管理人员认真熟悉图纸，领会设计意图，全方面掌握施工图纸内容，查对图纸数据，正确掌握各项技术参数。阅读和学习质量标准和验收规范，了解工艺步骤和施工方法。（2）组织项目管理人员学习施工协议、工程量清单等，明确施工成本目标。完善交底工作，由项目总工对项目管理人员进行专题方案交底，明确施工管理目标，确保施工方案正确到位实施。（3）项目管理人员对施工班组、工人进行具体各项工作交底，尤其是施工工艺、质量标准、安全技术方法交底根据管理系统逐层进行。教育工人树立明确质量、安全和文明施工意识，遵守相关施工和安全文明施工相关制度法规。4、关键设备配置关键机械设备一览表序号机械名称型号数量（台）备注1挖掘机PC22012装载机ZL5014钢筋切断机WS40-115钢筋弯曲机WS-116电焊机BX6-35017发电机75GF28插入式振捣棒506四、施工工艺及方法1、施工工艺步骤：测量放样沟槽开挖基坑扎实及基础施工管道安装人孔井砌筑、抹灰管道试验，封口混凝土包封沟槽回填。2、材料要求（1）本工程主干管道采取110mmPVC-U双壁波纹管铺设，要求管道外壁无破损、变形，管道内壁光滑平整，无裂缝、无划痕，抗弯强度0.8MPa，落锤冲击试验9/10经过,爆破压力1.0MPa，扁平试验压至外径1/2无裂缝和破裂；交叉路口及横穿道路采取镀锌钢管敷设。（2）人孔建筑材料采取水泥砼24墙，基础用C15素砼，上覆用C20钢筋砼，水泥砂浆用1：2.5标准。人孔内托架穿钉和拉力环采取预埋，并作镀锌防锈处理。本工程推荐采取重型下沉式球墨铸铁井盖。（3）管材：所用管材各项指标满足建材规范和电信行业要求，PVC-U塑料管（环刚度等级S2）管壁厚度大于5.5mm。3、测量放样（1）依据建设单位和监理工程师提供控制点建立施工控制网，利用全站仪，将管线中线、标高测量放样，并用木桩做好标识，并做好保护工作。（2）开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人全部能知道开挖深度，随时检验复核，避免出现超挖或欠挖情况。4、沟槽开挖沟槽基础施工采取机械开挖为主，人工配合方法施工。开挖时，有预防沟槽两边土体塌方方法，并不影响两边构筑物安全。开挖时做好基坑排水工作，施工前和施工过程中考虑地表水排除及基坑中积水抽排，确保混凝土底板在无水环境下施工。基坑开挖期间，基坑周围不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如碰到不良土壤应合适加大放坡，确保槽底作业面。5、沟槽混凝土底板施工施工前，对沟槽底进行整平，放出沟槽中心线，按设计高度和宽度浇筑混凝土底板，底板基础为C30钢筋混凝土，厚度10cm。浇筑时严格按要求振捣，直到完全密实为止。浇筑后进行收光并做到立即养护，确保混凝土强度。沟槽底板应3朝排水方向放坡，方便电缆沟排水。6、电缆排管铺设排管铺设，每段接头要错开部署，确保连接严密，不得有砂粒渗透，塑料管接头采取橡胶密封圈连接。管道铺设完成后，做试验，试验合格后，封好管口，以免泥沙进入。每根管孔间隙20毫米，采取1:2.5砂浆填充，尽可能密实；然后将管线用C15混凝土包封，包封层厚度为80毫米。7、人工井施工 人孔四壁采取水泥砼浇筑，内外侧用1：2.5标准水泥砂浆，抹面2cm厚，四壁下角抹成八字。人孔基础做法：在基础扎实后，铺设一层厚80cm碎石基础，现浇混凝土垫层，然后再现场浇筑人孔。8、沟槽回填电缆排管铺设完工后，进行沟槽回填，以人工为主，机械配合。车行道下和预留横穿沟槽回填采取填砂灌水方法回填，并填至路面结构层底面高层高度；回填每层厚度300毫米，且灌水后用平板振动机扎实，密实度大于0.92，并填至路面结构层底面高层高度。非机动车道管沟槽分层回填土，回填每层厚度300毫米，用平板振动机扎实，密实度大于0.92，并填至路面结构层底面高层高度。9、防水和排水（1）依据人孔井和雨水井之间标高关系设置人孔井排水设施；人孔井井底高于雨水井井底时，人孔井井底设1根110PVC-U排水管就近接入雨水检验井井筒；不然，人孔井底部不设排水管，以防雨水倒灌。每根排水管端头（雨水井内）均设一个套接式XF100-270-T逆止阀。（2）人孔井底板采取1：2防水砂浆，向排水口找坡大于0.3%。电信管道纵向坡度大于0.3%。五、质量确保方法1、组织确保方法（1）成立质量管理（QC）领导小组：项目经理为组长，总工程师为副组长，组员由技术部主管工程师、试验、测量、物资等部门责任人及各工班相关人员组成。（2）建立质检机构：项目部质安部设专职质检工程师组成，各工班内设兼职质检员。各个工序完工后，必需经质安部签认后方可进行下一道工序。2、制度确保方法（1）做好培训工作，认真学习设计图纸及技术规范和操作规程，高标准地建设好本项工程。（2）工程全方面落实实施ISO9002体系标准，根据国家标准标准及业关键求施工。（3）分项目、分工序实施专题质量管理，上至项目经理，下到操作者均制订岗位责任制，签定质量确保书。（4）制订以班组自检为基础，质检员专检、互检和质检工程师专检、抽检相结合质量检验制和工前试验、工中检验、工后检验质量检验制度。（5）严格实施隐蔽工程检验签证制度，隐蔽工程未经检验签证，不得进入下一道工序施工。实际工序间转序检验，每一道工序完成后，经自检、专检达标后，经监理工程师检验签证后，方可进行下一道工序施工。（6）坚持“三服从、五不施工、一票否决”制度。即进度、工作量、计量支付服从工程质量；施工准备工作不充足不施工、设计图纸没有自审和会审不施工、没有进行技术交底不施工、必需试验未达成标准不施工、施工方案和质保方法未确定不施工；坚持质量一票否决权制。（7）实施质量监督制度。无条件接收建设单位和监理工程师管理，为质监人员提供检测仪器，发明质量检测、检验条件，配合做好工程质量复检工作，提供正确技术数据和自检资料。3、技术确保方法（1）加强计量、测量、试验工作；严格控制混凝土配合比，并随工程进展立即进行试验检验工作。（2）严格把好材料关。本工程所需原材料、设备一律从正规厂家购进，只采取经过国家认证合格产品或建设单位推荐使用合格产品。地产材料品质符合国家现行标准。材料进场后经检验合格后方能使用，不合格材料果断不用。（3）混凝土先按设计标号要求做好配合比试验，拌和前石料用水清洗，严格控制砂、石用量，含泥量和水灰比，确保混凝土和易性，增加振捣密实度，对接头部位要采取凿毛清洗方法，确保混凝土整体性和强度达成要求。（4）施工过程中认真积累、整理内业及原始施工资料，做到正确、详实、工整，使工程质量检验资料统一规范化，符合工程档案资料立卷归档要求。六、工期计划及确保方法1、工期计划电信工程计划 年 月 日开工，计划 年 月 日完工，计划工期 天。2、工期确保方法（1）坚持定时召开由施工责任人主持，各专业工程施工责任人参与工程施工协调会议，听取相关工程施工进度问题汇报，协调工程施工外部关系，处理工程施工内部矛盾，对其中相关施工进度问题，提出明确计划调整意见。（2）提前为下道工序施工，做好人力、物力和机械设备准备，确保工程一环和一环地紧凑进行。对于影响工程施工总进度关键项目、关键工序，关键领导和相关管理人员必需跟班作业，必需时组织有效力量，加班加点突破难点，以确保工程进度计划实现。（3）按施工方案要求配置足够机械设备和施工机具，立即做好机械设备保养和维修工作。（4）采取技术熟练、责任心强人员负责各工种管理，并确保施工强度所要求施工人数。（5）有节奏、相关键地组织各分项工程施工，尽可能组织流水作业，避免出现窝工现象，努力降低施工成本。（6）充足利用无雨天气，集中力量快速施工。工程施工因雨而耽搁进度，雨后增派力量立即挽回。（7）材料后勤供给立即、杜绝停工待料现象。（8）严抓工程质量，杜绝返工。七、安全、文明及其它确保方法1、安全生产确保方法（1）组织确保方法项目部成立以项目经理为组长，项目总工为副组长安全生产领导小组，组员为相关部门责任人及班组相关人员。项目部配专职安全员，班组内设专职安全员。（2）制度确保方法 严格根据相关安全施工要求制度、措施实施。 认真遵守部颁现行安全标准，不折不扣地按标准实施。 建立施工安全责任制。各级责任人签署安全生产责任状，哪一级出问题，追究哪一级责任。 建立安全生产定时和不定时例会制度。每朋召开一次安全生产例会，把可能存在安全隐患消亡在萌芽状态。 建立安全生产定时和不定时检验制度。 （3）思想确保方法 全体施工人员严格实施党和国家相关安全生产方针、政策、法令和安全生产技术规程。 增强全员安全意识。认真落实实施“安全生产，预防为主”方针，打好安全基础，使各级明确自己安全目标，制订各自安全计划，达成全员参与，全员实施目标。 抓好安全岗位培训。开工前，对全部上岗人员进行安全知识教育，分批培训，把相关安全操作规程印发给各基层单位，对照检验，对照实施，特种行业作业人员一律持证上岗。 随时接收上级和监理工程师单位对安全生产督促、检验、考评，对提出问题，立即确定方案组织实施，确保安全生产。（4）技术确保方法 现场全部作业人员、行政管理、参观、检验、监理工程师人员，进入现场必需戴好安全帽；特种作业人员必需持证上岗作业；各工序施工中要有严格安全技术交底。 建立电器安全管理和经济责任制度。安质科配一名专职电器工程师负责电器采购、安装和安全工作。专职安全员负责巡视监督检验，专业电工在专管部门领导下，负责施工现场电器安全。 由专业人员独立编制施工用电组织设计、供电方法、配电装置设置及其配电容量，供配电线路走向和现场照明设置及生活设施用电负荷情况，编制有针对性电器安全技术规范。 施工现场装备行业统一要求标准电源箱。电器线路和用电设备安装完成后，由专业管理部门验收合格后方可运作使用。 常常对用电设备进行安全检验、测试，每七天一次测试漏电开关和接地电阻并有书面统计，发觉问题，立即整改。 机械设备操作人员经过专门训练，经考试取得操作证或驾驶执照后方可上机。 机械操作人员和指挥人员严格遵守安全操作技术规程，工作时集中注意力，谨慎工作，不撤离职守，不酒后驾车。 机械操作人员严格落实例保制度，认真实施清洁、润滑、紧固、防腐、安全十字作业法。 物资部设物资配件仓库，统一对物资进行管理，根据材料储存要求修建含有对应功效仓库，做到分门别类储放。 仓库设专员负责保管、看护，值班室内设报警系统，随时和派出所和消防部门取得联络。2、文明施工确保方法（1）加强现场管理和对全体施工人员文明教育管理工作，做到担心有序，文明礼貌，团结协作，刻苦顽强，遵纪遵法。（2）设置宣传口号和标牌，增强环境保护意识。（3）车辆不准带泥土出现场，如有泥砂带入场外道路，要立即清扫处理，绝不影响市容环境。（4）服从建设单位管理。（5）搞好驻地周围环境卫生，保持安好生活环境。3、环境保护方法（1）将文明施工和环境保护管理纳入常规施工管理，安排专员负责，对用于工程多种材料机具设备摆放整齐有序，并设置标志，防、排水设施齐全，性能良好，保持工地整齐。（2）对于临时用地，不乱取弃土，合理计划，珍爱每一寸土地。施工中认真做好防护工程，预防水上流失。（3）伴随工程进度推进，立即清理施工现场，施工废水用汽车清理出场外，不随意排放，尽可能维持现有渠道、道路通畅、保护生态平衡。
