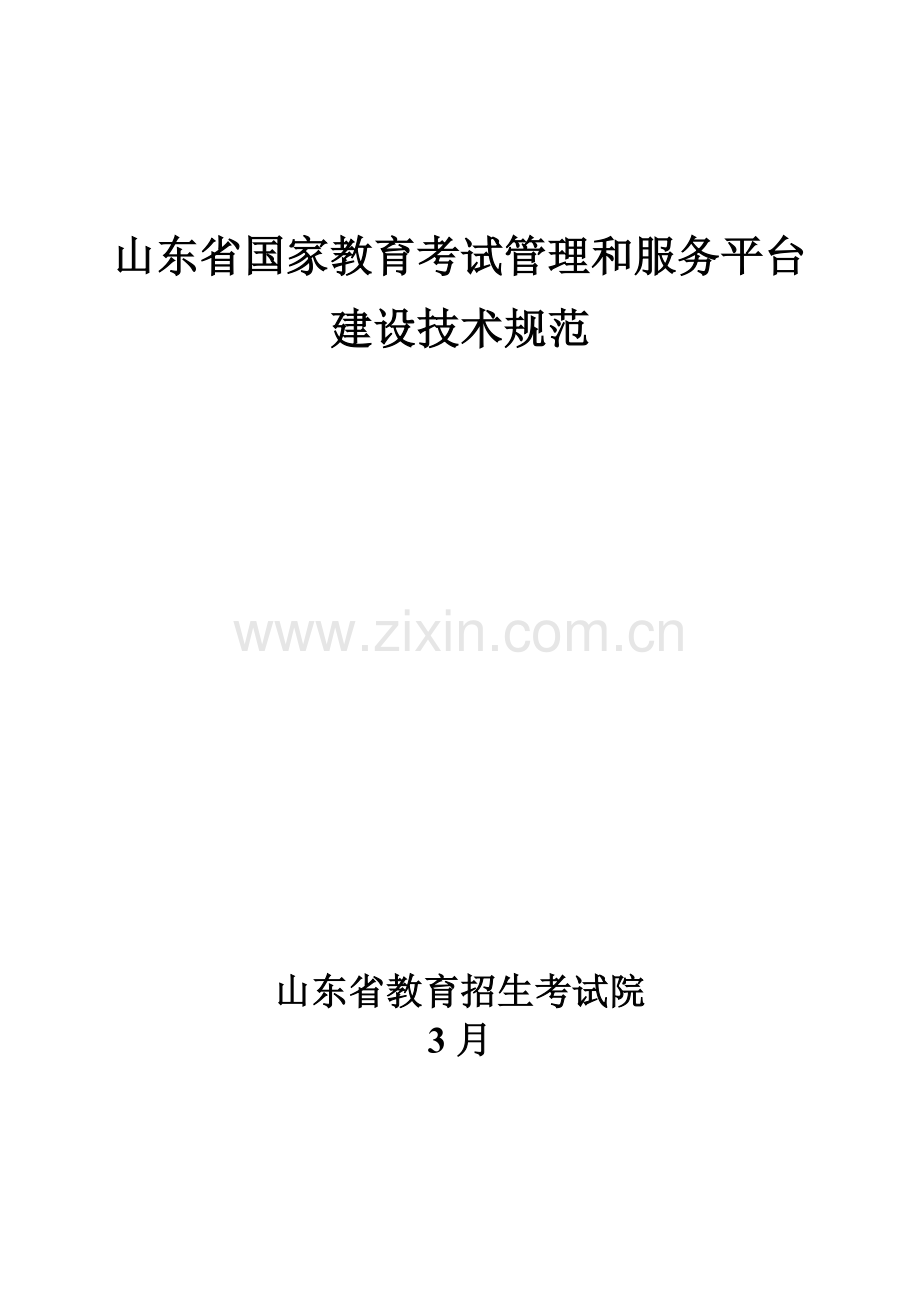

山东省国家教育考试管理和服务平台建设技术规范

山东省教育招生考试院
3月

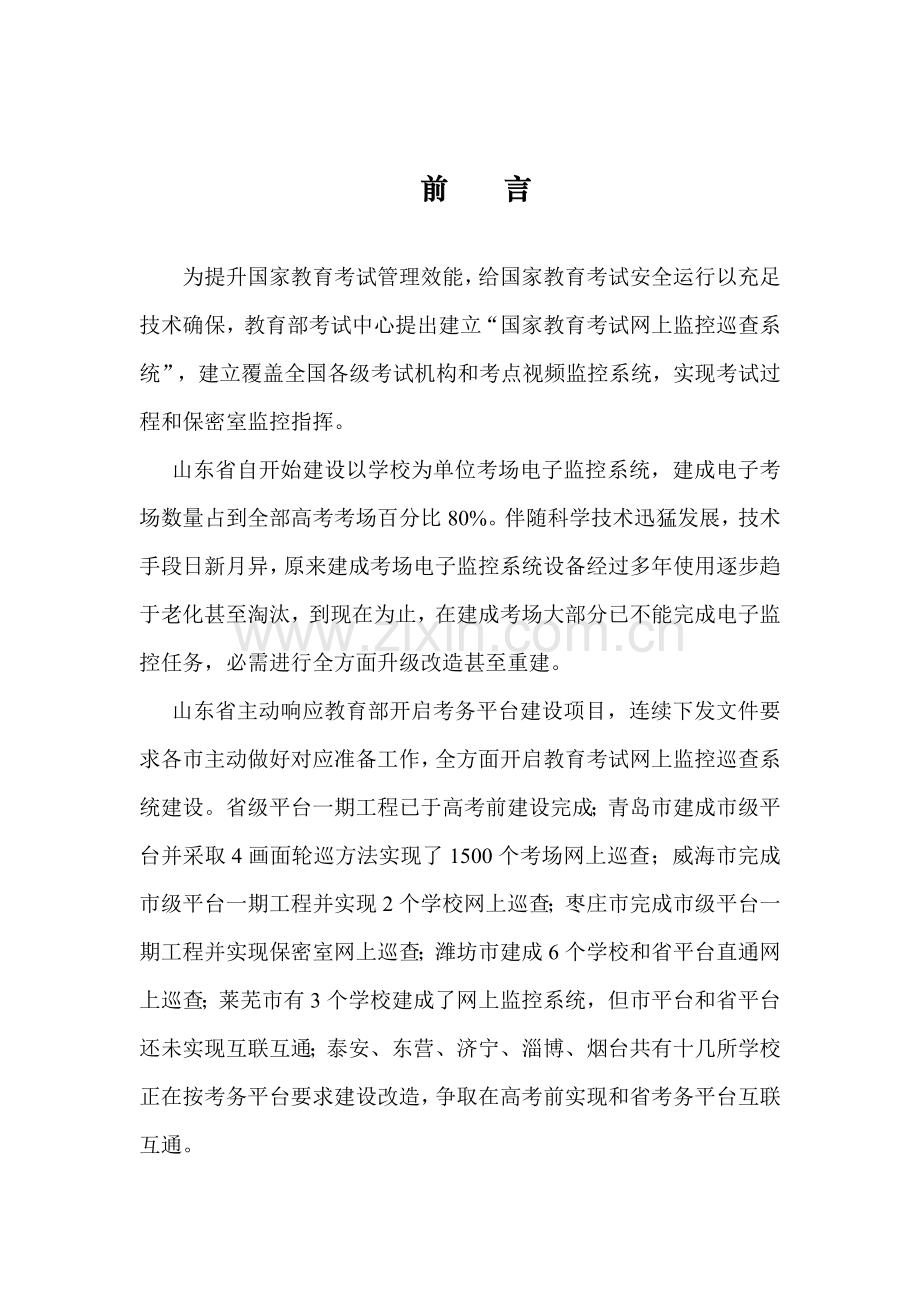

前 言
为提升国家教育考试管理效能，给国家教育考试安全运行以充足技术确保，教育部考试中心提出建立“国家教育考试网上监控巡查系统”，建立覆盖全国各级考试机构和考点视频监控系统，实现考试过程和保密室监控指挥。
山东省自开始建设以学校为单位考场电子监控系统，建成电子考场数量占到全部高考考场百分比80%。伴随科学技术迅猛发展，技术手段日新月异，原来建成考场电子监控系统设备经过多年使用逐步趋于老化甚至淘汰，到现在为止，在建成考场大部分已不能完成电子监控任务，必需进行全方面升级改造甚至重建。
山东省主动响应教育部开启考务平台建设项目，连续下发文件要求各市主动做好对应准备工作，全方面开启教育考试网上监控巡查系统建设。省级平台一期工程已于高考前建设完成；青岛市建成市级平台并采取4画面轮巡方法实现了1500个考场网上巡查；威海市完成市级平台一期工程并实现2个学校网上巡查；枣庄市完成市级平台一期工程并实现保密室网上巡查；潍坊市建成6个学校和省平台直通网上巡查；莱芜市有3个学校建成了网上监控系统，但市平台和省平台还未实现互联互通；泰安、东营、济宁、淄博、烟台共有十几所学校正在按考务平台要求建设改造，争取在高考前实现和省考务平台互联互通。
为规范“山东省国家教育考试管理和服务平台”（以下简称“平台”）建设，依据《教育部相关做好国家教育考试考务管理和服务平台相关工作通知》（[] 1号）文件精神，结合“平台”系统国家级、省级、地市级、区县级应用实际需要，经过相关教授和相关专业人员共同商讨，现确定山东省国家教育考试管理和服务平台建设统一技术标准规范。
本规范目标是在全省各级考试机构和考点范围内实现由不一样设备组成系统之间互通直联直控，并综合应用GPS\GIS\天气信息等多种相关数据资源，统一考试监控系统及视频会议系统技术规范和实现功效，达成山东省及各地市和区县考试监控系统及视频会议系统相互间互通直联直控，逐步实现全省联网，构建成为全省性符合国家对应规范要求国家教育考试管理和服务平台。
本规范依据考试监控特点、视频会议需求进行编写，关键内容包含系统设计标准、系统结构、技术要求、系统设备要求、音视频传输要求、系统安全性要求、电磁兼容性、电源要求、环境适应性要求、可靠性、运行和维护要求等，并提供网上监控巡查系统建设模式、视频会议系统建设模式以供参考。
本规范激励优先采取符合国家标准产品，采取符合国际标准产品应能确保平滑升级到AVS标准体系，采取全部产品应检验合格。
提 要
本规范意在为“山东省国家教育考试管理和服务平台”系统建设提供指导性技术标准，并为各地市及区县已建成监控系统提出和符合本规范标准系统间互通直联直控兼容方案，为地市及区县建立网上巡查及视频会议系统提供技术指导方案。规范实施目标是要实现全省统一国家教育考试管理和服务平台，为山东省国家教育考试管理信息化提供发展基础，发展最终目标是期望经过信息化手段实现对考务管理工作中快速考试组织、全方面考试过程监察及个性化考生服务，实现管理、组织、协调及服务过程合理化，并能使之协调发展，提升工作效率、改善工作效果、促进考务管理快速发展。
本规范关键内容是对视频监控设备、音视频编解码、音视频传输存放及控制、视频会议设备等提出技术要求。
目 录
1 山东省国家教育考试网上监控巡查系统技术规范 1
1.1 范围 1
1.2 规范性引用文件 1
1.3 术语、定义和缩略语 2
1.3.1 术语和定义 2
1.3.2 缩略语 4
1.4 系统设计标准 5
1.4.1 互通性 5
1.4.2 实用性 5
1.4.3 扩展性 5
1.4.4 规范性 5
1.4.5 易操作性 5
1.4.6 安全性 5
1.4.7 可靠性 6
1.4.8 可维护性 6
1.5 系统结构 6
1.5.1 系统总体结构 6
1.5.2 系统组网模式 9
1.6 系统技术要求 10
1.6.1 系统功效 10
1.6.2 系统性能 12
1.7 系统设备要求 13
1.7.1 前端采集设备 13
1.7.2 传输设备 13
1.7.3 音视频编/解码设备 14
1.7.4 存放设备 15
1.7.5 视频切换设备 16
1.7.6 图像显示设备 17
1.7.7 网络服务器设备 17
1.7.8 用户终端 17
1.7.9 分发服务器 17
1.7.10 SIP路由器 18
1.8 音视频传输要求 18
1.8.1 音视频控制传输协议 19
1.8.2 音视频编解码要求 30
1.9 安全性要求 30
1.9.1 物理安全 30
1.9.2 运行安全 31
1.9.3 信息安全 32
1.9.4 通信和网络安全 33
1.10 电磁兼容性、电源要求 33
1.11 音视频编码检测技术要求 33
1.12 可靠性要求 34
2 山东省国家教育考试视频会议系统技术规范 35
2.1 范围 35
2.2 规范性引用文件 35
2.3 系统设计标准 36
2.3.1 优异性 36
2.3.2 稳定性 36
2.3.3 实用性 37
2.3.4 集成性 37
2.3.5 可扩展性 37
2.3.6 便利性 37
2.3.7 安全性 37
2.3.8 可靠性 38
2.3.9 经济性 38
2.3.10 其它原因 38
2.4 会场设备选型要求 39
2.5 会议室建设要求 39
2.5.1 会议室类型、大小和环境 39
2.5.2 会议室布局、灯光、扩声系统 40
2.5.3 扩声系统 42
3 山东省国家教育考试网上巡查系统实施规范 44
3.1 地市/县区级监控系统 44
3.1.1 网上巡查 44
3.2 保密室 47
3.2.1 市级平台保密室要求 47
3.2.2 县区端保密室 48
3.3 学校考点 49
3.3.1 考点端 49
3.3.2 考场端考场电子监控系统 53

1 山东省国家教育考试网上监控巡查系统技术规范
1.1 范围
本规范要求了山东省国家教育考试网上监控巡查系统（以下简称网上监控巡查系统）设计标准、系统结构、系统技术要求、系统设备要求、音视频传输要求、系统安全性、电磁兼容性、电源、环境和环境适应性、可靠性等通用技术要求。
本规范适适用于网上监控巡查系统总体计划、方案设计、工程实施、项目验收和和之相关系统设备开发、生产和质量控制。
1.2 规范性引用文件
下列文件中条款经过本规范引用而成为本规范条款。通常注明日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本规范，然而，激励依据本规范达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本规范。
GB4943- 信息技术设备安全
GB8898- 音频、视频及类似电子设备安全要求
GB16796-1997 安全防范报警设备安全要求和试验方法
GB17859-1999 计算机信息系统安全保护等级划分准则
GB50057-1994 建筑物防雷设计规范
GB50198-1994 民用闭路监控电视系统工程技术规范
GB50348- 安全防范工程技术规范
GA308- 安全防范系统验收规则
GA/T74- 安全防范系统通用图形符号
GA/T75-94 安全防范工程程序和要求
GA/T367- 视频安防监控系统技术要求
GA/T368- 入侵报警系统技术要求
GA/T379- 报警传输系统串行数据接口信息格式和协议
GA/T388- 计算机信息系统安全等级保护操作系统技术要求
GA/T388-B 计算机信息系统安全等级保护管理要求
GA/T390- 计算机信息系统安全等级保护通用技术要求
YD/T 1171- IP网络技术要求--网络性能参数和指标
RFC 3261 SIP：会话初始协议
RFC 2327 SDP：Session Description Protocol（会话描述协议）
ISO/IEC-13818-1 ( edition) MPEG音视频封装标准
ISO/IEC-14496-2 MPEG4视频编码标准
ISO/IEC-11172-3 MPEG音频编码标准
1.3 术语、定义和缩略语
下列术语、定义和缩略语适适用于本规范。
1.3.1 术语和定义
1.3.1.1 视频探测 video detecting
采取光电成像技术（从红外到可见光谱范围内）对目标进行感知并生成视频图像信号一个探测手段。
1.3.1.2 视频监控 video monitoring
利用视频探测手段对目标进行监视、控制和信息统计。
1.3.1.3 视频移动侦测 video moving detecting
利用视频处理技术探测现场图像改变，一旦达成设定阈值系统即能感知并可激发后续要求动作技术方法。
1.3.1.4网上监控巡查系统
网上监控巡查系统是指以维护国家教育考试安全为目标、利用安全防范相关产品技术、全国范围内实现了互通直联直控、基于音视频综合监控巡查系统，包含组成该系统全部相关软件和设备。音频、报警和数据信息可作为本系统扩展功效存在。
1.3.1.5 用户终端 user terminal
经过网上监控巡查系统注册并授权，有数据和/或设备操作需求用户端设备。
1.3.1.6 前端模拟设备 front Imitate device
指分布于探测现场各类信息采集、控制设备。在本系统中，关键指摄像机及其配套设备（如镜头、云台、防护罩、各类入侵探测器、声音相关设备等）。
1.3.1.7 监控点 monitoring site
前端设备安装或监控场所。
1.3.1.8 巡查中心 monitoring center
网上监控巡查系统中某一级信息聚集、处理和共享节点。可对所属监控点信息实施集中监视、有效控制和管理；可和其它相关业务系统实施联动，支持相关部门实施业务管理。
1.3.1.9 报警联动 action with alarm
报警信号触发相关系统、设备进行动作（如报警图像复核、照明控制、信息服务等）。
1.3.1.10 图像质量 image quality
能够为观察者分辨光学图像质量，它通常包含像素数量、分辨率和信噪比。
1.3.1.11 音视频编码设备 video coding device
含有视频信号数字采集、编码、网络传输功效设备，并可带有音频编码处理、设备控制、视频移动侦测、图像存放和回放等特定功效。
1.3.1.12 音视频解码设备 video decoding device
含有数字压缩视频解码还原功效设备,并可带有音频解码处理、设备控制、数据交换、图像分割显示和矩阵管理等特定功效。
1.3.1.13 巡查管理平台 monitoring management platform
巡查中心软件系统中建立在系统层之上，实现信息资源管理、设备管理、用户管理、网络管理、安全管理等功效软件平台。
1.3.1.14 安全隔离设备 isolating device for security
能够实现国家相关涉密计算机信息系统和公共信息网络隔离要求安全设备，该设备也可提供防火墙功效。
1.3.1.15 抗易损防护 anti-damageable protection
确保系统安全、可靠、持久运行并便于维修和维护技术方法。
1.3.2 缩略语
PS Program Stream 节目流
SIP Session Initiation Protocol 会话初始协议
SDP Session Description Protocol 会话描述协议
RTP Real-time Transport Protocol 实时传输协议
RTCP Real-time Transport Control Protocol 实时传输控制协议
VPN Virtual Private Network 虚拟专用网络
OSD On Screen Dispaly 数字时钟显示
SDIO Secure Digital Input/Output 安全数字输入/输出
URI Uniform Resource Identifier 通用资源标志符
UUID Universally Unique Identifier 全局唯一标识符
IP Internet Protocol 因特网协议
TCP Transmission Control Protocol 传输控制协议
UDP User Datagram Protocol 用户数据报协议
Qos Quality of Service 服务质量
B/S Browser/Server 浏览器/服务器
C/S Client/Server 用户端/服务器
DNS Domain Name System 域名系统
DHCP Dynamic Host Configuration Protocol 动态主机分配协议
AVS Audio and Video coding Standard 数字音视频编码标准
CBR Constant Bit Rate 固定码率
NTP Network Time Protocol 网络时间协议
1.4 系统设计标准
1.4.1 互通性
网上监控巡查系统内各级巡查中心之间能够有效地进行通信和共享数据。
1.4.2 实用性
设计合理，结构简单，切合实际，能有效地提升工作效率，满足教育考试监考业务工作需求。
1.4.3 扩展性
采取模块化设计，系统规模和功效易于扩充，系统配套软件含有升级能力。
1.4.4 规范性
控制协议、音视频编解码、接口协议、音视频文件格式、传输协议等应符合本规范中要求。
1.4.5 易操作性
提供清楚、简练、友好汉字人机交互界面，操控简便、灵活，易学易用，便于管理和维护。
1.4.6 安全性
对系统采取必需安全保护方法，预防非法接入、非法访问、病毒感染和黑客攻击，防雷击、过载、断电和人为破坏等。
1.4.7 可靠性
采取成熟、稳定和通用技术和设备，关键部分应有备份、冗余方法，能够确保系统长久稳定运行，有较强容错和系统恢复能力。
1.4.8 可维护性
系统应含有自检、故障诊疗及故障弱化功效，在出现故障时，应能得到立即、快速修复。
1.5 系统结构
1.5.1 系统总体结构
1.5.1.1 应用总体架构
网上监控巡查系统是包含了监控技术、通讯技术、音视频技术和教育考试管理技术一套综合性业务应用系统。从系统应用组成主体类型上可分成巡查资源、传输网络、巡查中心和用户终端四个组成部分，巡查资源是系统监控信息起源，传输网络是连接巡查资源、巡查中心和用户终端媒介，巡查中心是系统信息管理和共享平台，用户终端是系统信息服务对象。分别等同传统区域视频监控概念上系统能够分成前端、传输/变换、控制/管理、处理/显示四个部分。网上监控巡查系统总体架构以下图所表示。

网上监控巡查系统应用总体架构
1.5.1.1.1 巡查资源
具体表现为信息采集前端，既能够是前端设备，也能够是区域性监控巡查系统。
1.5.1.1.2 传输网络
传输网络能够是专网、公共通信网络，也能够是专为网上监控巡查系统建设独立网络；是建立在通讯设备之上IP网络。
1.5.1.1.3 巡查中心
网上监控巡查系统各级考务指挥中心是指由教育考试部门管理和使用、含有显示、存放、报警处理、指挥能力考务指挥中心。考务指挥中心分级设置，依据行政隶属关系及工作相关性，全国教育考试考务指挥中心管理体系关键划分为五级，在国家级设置一级中心，省、直辖市等考试中心设置二级中心，市级考试中心或考务部门设置三级中心，区县级招考办或考务部分设置四级中心，各学校考点设置五级中心。省级考试中心依据当地情况选择教育中心分级和数量（部分大城市可能需要设置区级巡查中心），监控关键在考点级中心。
1.5.1.1.4 用户终端
用户终端包含各级考务工作人员和其它职能部门用户所使用终端设备，用户经过用户终端设备实现对巡查资源访问和控制，用户行为受到巡查中心管理和授权。
教育部、省市教育厅当需要调取、控制相关考点视频、音频、数据信息时，可作为特殊权限及功效用户实现。
1.5.1.2 SIP网络直联结构
教育考试网上监控巡查系统内设备、系统（包含巡查中心之间、巡查中心和前端设备/用户设备之间）经过SIP网络互连结构以下图所表示。

网上监控巡查系统直联结构
1） 基于SIP协议IP网络：支持本规范中要求SIP协议IP网络。
2） SIP设备：支持本规范中要求SIP协议设备。它能够是前端设备、用户终端设备、服务器等。
3） 基于其它协议IP网络：不支持本规范中要求SIP协议IP网络。
4） SIP网关：能实现本规范中要求SIP协议和其它协议相互转换设备。
1.5.1.3 区域监控巡查系统结构
区域监控巡查系统从组成设备及技术上可分成前端、传输/变换、控制/管理、处理/显示四个基础部分。
1.5.1.3.1 前端
实现信息采集和显示功效，是巡查资源具体表现，指需要接入到各级巡查中心前端设备。依据需要能够是图像采集和显示设备、声音采集设备、入侵探测设备等。
图像采集和显示设备关键是多种摄像机、监视器（电视机）及其隶属配套设备、前置传输设备；声音采集设备关键指拾音器、扬声器及其配套前置传输设备，在有视频会议、现场广播、双向对讲等需求情况下采取，也可为考前培训等应用提供设备基础。入侵报警设备关键是现场设置各类探测器、报警控制器等。
1.5.1.3.2 传输
实现视频、音频、报警、数据等信息在模拟或IP网络上有效传输和交换。关键设备包含传输设备、音视频编/解码设备。
1.5.1.3.3 控制/管理
实现巡查资源控制、管理和监视等功效，关键在巡查中心集中实现。经过授权也可在用户终端对巡查资源进行访问和控制。
控制管理主体关键包含虚拟数字矩阵、服务器等设备，和监控管理系统软件平台。控制/管理对象包含系统全部设备。
1.5.1.3.4 处理/显示
处理/显示是网上监控巡查系统对视频、音频、报警、数据等采集信息最终应用。具体方法能够是经过显示设备、用户终端将信息直接反馈到用户，也能够是将信息进行统计留待用户以后查阅，或对信息进行智能化加工分析、触发其它相关系统联动等。关键设备包含音视频编/解码设备、存放设备、显示设备、用户终端等。
1.5.2 系统组网模式
依据网上监控巡查系统功效需求，结合现有区域型视频监控和报警系统结构模式和联网要求，并考虑新建系统和原有系统兼容。
1.6 系统技术要求
1.6.1 系统功效
网上监控巡查系统应能实现不一样设备及系统互通直联直控，实现音视频及报警信息采集、传输/转换、显示/存放、控制；进行身份认证和权限管理，确保信息安全；应能和报警系统联动，宜提供和其它业务系统数据接口。
1.6.1.1 实时音视频流点播
应能根据指定设备、指定通道进行音视频流实时点播，支持点播音视频流无级播放、音视频帧提取。
1.6.1.2 远程控制
应能经过手动或自动操作，对前端设备多种动作进行遥控；应能够设定控制优先级，对等级高用户请求应有对应方法确保优先响应。
1.6.1.3 存放和备份
系统应能存放下列信息并保持一定时间，可配置专用存放设备备份需要长久保留信息。
1） 报警发生前后一段时间内音视频信息。
2） 巡查中心操作员人工指定或经过编程定时指定现场音视频信息。
3） 用户操作、设备巡检等系统日志信息。
1.6.1.4 历史音视频流检索和回放
应能根据指定设备、通道、时间、报警信息等要素检索历史音视频流文件并回放；回放应支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停、视频帧提取等；支持回放音视频流无级播放。
1.6.1.5 报警联动
当监控点存在报警设备时系统应含有和报警设备联动接口，报警发生时能切换出对应部位音视频及报警信息，并进行统计；对一些特定监控点，可实现视频移动侦测功效；系统宜支持和其它业务系统进行报警联动接口。
1.6.1.6 和其它系统数据接口
系统提供和其它信息系统直联接口。作为系统扩展考虑，网上监控巡查系统宜能和应急指挥系统（包含视频会议系统）、GIS地理信息系统、GPS定位系统等相互集成。
1.6.1.7 音视频实时数据流双向编解码
作为系统扩展，可在监控点和各巡查中心之间实现音视频数据实时流双向编解码功效，为图像声音复核提供手段。
1.6.1.8 系统人机交互
1） 系统应含有直观、友好、简练人机交互界面。
2） 系统应含有视频画面分割显示、字幕叠加等处理功效。
3） 系统应能反应本身运行情况，对下列状态给出指示：
ü 正常状态；
ü 报警状态；
ü 故障状态。
1.6.1.9 用户和权限管理
巡查中心应含有对接入用户进行授权和认证功效。用户及权限管理可由各级巡查中心独立实施，也可集中实施。用户及权限管理模块应定义用户对设备操作权限、访问数据权限和使用程序权限。
各巡查中心用户应有权限获取所辖范围内历史音视频流和实时监视音视频流，当需要获取非管辖范围内历史音视频流和实时音视频流时，需要取得有效授权。
用户享受对前端设备进行独占性控制锁定及解锁功效，锁定和解锁方法可设定。
1.6.1.10 网络和设备管理
需要对网上监控巡查系统范围内系统设备、网络进行管理，搜集、监测系统范围内监控设备、相关服务器运行情况；对有权限调用访问本级巡查中心系统用户进行监控。
需要对网上监控巡查系统范围内监控设备实现时钟同时。
1.6.1.11 网络信息安全管理
网上监控巡查系统应含有确保信息安全各项方法，包含身份认证、设备认证、前端设备和其它巡查中心接入安全、移动监控巡查系统接入和传输安全、音视频流信息防篡改等。具体要求参见国家相关规范。
1.6.2 系统性能
1.6.2.1 网络带宽
网上监控巡查系统巡查中心网络带宽包含四部分：前端设备接入第四级巡查中心、巡查中心之间级联、用户终端接入巡查中心和预留网络带宽。网络带宽计算方法以下：
1） 前端设备接入第四级巡查中心网络带宽最少为许可并发接入视频路数×单路视频码率。
2） 巡查中心之间级联网络带宽最少为并发级联视频路数×单路视频码率。
3） 用户终端接入巡查中心网络带宽最少为并发显示视频路数×单路视频码率。
4） 预留网络带宽依据网上监控巡查系统应用情况确定。
CIF分辨率单路视频码率可采取512kbps估算，2/3D1分辨率单路视频码率可采取800kbps估算，4CIF或D1分辨率单路视频码率可采取1536kbps估算。
1.6.2.2 IP网络端到端性能指标
为了确保网上监控巡查系统中信息实时传输，要求IP网络服务质量（Qos）等级要达成通信行业标准YD/T 1171-中所要求1级（交互式）或1级以上。
影响IP网络服务质量（QoS）性能参数关键包含网络时延、抖动和丢包率等，参见YDT1171-，具体指标以下：
1） 端到端通信网络时延上限应小于400ms。
2） 端到端通信时延抖动上限应小于50ms。
3） 端到端通信丢包率上限应小于1×10-3。
1.6.2.3 报警联动响应时间
在本级巡查中心内，视频和报警信号直接联动响应时间应小于4s。
1.6.2.4 系统图像质量
系统最终显示图像应达成四级（含四级）以上图像质量等级，对于电磁环境尤其恶劣现场，图像质量应不低于三级，高风险对象图像存放、回放质量应不低于图像显示质量。图像质量分级标准参见GA/T367-。
1.7 系统设备要求
网上监控巡查系统设备关键由前端采集设备、音视频编/解码设备、传输设备、视频切换设备、显示设备、存放设备、网络服务器设备、用户终端、分发服务器、SIP路由器等组成。
1.7.1 前端采集设备
1.7.1.1 信号采集范围包含图像、声音、报警信号，依据应用需要选择对应设备。
1.7.1.2 图像采集设备应能清楚有效地采集到现场图像。采集点当地图像质量应达成四级以上（含四级）图像质量等级。
1.7.1.3 图像采集设备应能适应现场照明条件。环境照度不满足视频监控要求时，应配置辅助照明，或采取微光/红外类摄像设备。
1.7.1.4 声音采集设备性能应和监测范围相适应。
1.7.1.5 报警设备应能提供对特定现象探测和报警响应。
1.7.1.6 前端设备应含有抗易损防护方法，安装应和现场环境相协调，并满足对应设备防护等级要求。
1.7.1.7 前端采集设备应提供开放控制接口。
1.7.2 传输设备
1.7.2.1 视频传输通道应采取IP方法。
1.7.2.2 信号传输可采取有线和/或无线传输方法，传输网络包含自建网上监控巡查系统网络和公共通信网络（Internet网）。采取无线或公共通信网络传输时传输设备应有防泄密方法。
1.7.2.3 系统应优先确保报警信号和控制信号传输。
1.7.3 音视频编/解码设备
1.7.3.1 视频编码设备
1） 应符合本规范要求MPEG-4视频编码标准（Advanced Simple Profile 不带B帧，不带GMC），图像分辨率应支持4CIF（704×576）和CIF（352×288）并可调，在4CIF分辨率下，图像清楚度不低于400线。应能依据需要扩展支持MPEG Layer II音频编码标准，并支持Program Stream系统流封装。MPEG-4视频编码标准应遵照 ISO/IEC-14496-2具体要求；MPEG Layer II音频编码标准应遵照ISO/IEC-11172-3具体要求；Program Stream系统流封装标准应遵照 ISO/IEC-13818-1 ( 版本)具体要求。
2） 应支持TCP/IP协议，支持动态和静态IP模式，支持动态主机分配协议（DHCP）和以太网点对点通信协议（PPPOE），应扩展支持SIP、RTP、RTCP等网络协议，含有以太网接口。
3） 应是嵌入式设备，含有实时操作系统，本身含有抗病毒和抗攻击能力。
4） 设备应有数字时钟显示（OSD）功效，OSD格式：在画面左上方第一行为日期和时间，显示8位日期及6位时间，比如-08-01 23：59：59 ；左上方第二行为地址名称，显示不超出7个汉字考点名称。
5） 录像功效应包含手动、定时、报警触发录像功效。
6） 应支持时间同时功效，宜支持网络时间协议（NTP）。
7） 设备应含有日志功效，而且提供日志启用／关闭／控制接口。日志可存放在当地设备，也能够存放在中心日志服务器上。当日志存放在当地时，日志内容应包含模块名称、时间、描述信息；当存放到中心时，应再加上具体位置信息。
8） 应含有RS-232或RS-485数据通道，可用于控制大部分常见云台及球机或传输业务数据。
9） 宜支持IP组播技术。
10） 应含有可设定点对点、点对多点传输能力；多通道设备应支持多点对一点或多点对多点切换控制功效。
11） 宜含有视频移动侦测能力，可依据设置策略实现对应编码、传输、存放或视频报警。
12） 在关键场所或特殊应用时，应含有设备认证功效、防篡改功效及加密传输能力。
13） 必需提供二次开发软件接口。
1.7.3.2 视频解码设备
1） 应支持符合本规范要求MPEG4视频编码格式（Advanced Simple Profile不带B帧，不带GMC），MPEG Layer II音频编码标准及用Program Stream系统流封装视、音频复合流。相关MPEG-4视频编码、MPEG Layer II音频编码，和Program Stream系统流封装具体要求应分别遵照ISO/IEC-14496-2、ISO/IEC-11172-3及ISO/IEC-13818-1 ( Edition)具体要求。
2） 解码通道可单路或多路，视频输出应为符合隔行扫描（PAL）制视频标准复合视频信号（1.0Vp-p，75Ω）。
3） 应含有以太网接口，支持TCP/IP协议；应扩展支持SIP、RTP、RTCP等网络协议。
4） 应含有报警联动，报警时应能自动切换到对应视频通道。
5） 必需提供二次开发软件接口。
1.7.4 存放设备
1.7.4.1 存放设备应满足以下要求：
1） 应符合本规范要求MPEG4视频编码格式、MPEG Layer II音频编码标准及用Program Stream系统流封装音视频复合流进行文件存放。
2） 含有足够存放空间，存放图像数据应确保含有CIF格式图像分辨率，宜含有4CIF（704×576）或D1（720×576）图像分辨率。监控图像存放时间最少为十二个月，对于报警对应音视频信息应作永久存放。
3） 在关键应用场所，应考虑在录像文件中加入防篡改特征信息。
4） 应支持按图像起源、统计时间、报警事件类别等多个方法对存放图像数据进行检索，以支持多用户同时访问相同数据。
5） 应支持图像统计、网络回放双工模式。
6） 含有以太网接口，支持TCP/IP协议，宜扩展支持SIP、RTP、RTCP等网络协议。
7） 必需提供二次开发软件接口。
1.7.4.2 各级巡查中心应依据安全管理要求和存放策略合理配置存放设备。配制专用存放设备（如磁盘阵列、光盘刻录机等）应能备份需要长久保留信息。
1.7.5 视频切换设备
巡查中心视频切换设备应满足以下要求：
1） 图像切换应能经过手动或编程实现，能够完成独立轮巡和组合轮巡、定点轮巡和定长轮巡。独立轮巡：各个画面切换视频是相互独立。组合轮巡：各画面在同一时刻进行视频切换。定点轮巡：某一画面在某一时间段内依据轮巡序列在一些具体时间点（xxxx年xx月xx日 xx时xx分xx秒）切换视频。定长轮巡：在某一时间段内依据轮巡序列每隔一固定时间后循环切换视频。容量应按系统规模确定，并易于扩展。
2） 应是嵌入式设备，含有实时操作系统，本身含有抗病毒和抗攻击能力。
3） 应含有视频丢失检测报警、系统自诊疗功效和网络中止报警。
4） 此设备音视频流输入方法为IP网络方法。
5） 宜能支持键盘、网络计算机双重控制方法。
6） 应含有报警联动功效。
7） 必需提供二次开发软件接口。
1.7.6 图像显示设备
宜依据需要和可能选择适宜显示器或大屏设备。显示设备应能清楚显示现场实时图像。显示设备分辨率指标应高于系统对采集、传输过程要求分辨率指标。
1.7.7 网络服务器设备
1） 网络服务器设备基础功效和性能应符合国家和行业相关产品标准要求，并经检验或认证合格。
2） 网络服务器CPU、硬盘、网络接口等技术指标应符合相关要求。
3） 巡查中心数据库、视频转发、安全认证服务器宜采取双机备份方法。
1.7.8 用户终端
用户终端应满足以下要求：
1） 用户终端含有远程浏览、控制等功效。
2） 用户终端主机应采取通用多任务操作系统，操作系统应且带有通用Web浏览器。
3） 用户终端主机应有10Mbps以上以太网端口。
4） 数字证书宜采取USB Key作为存放介质。
1.7.9 分发服务器
1） 应符合本规范要求MPEG-4视频编码标准（Advanced Simple Profile 不带B帧，不带GMC），图像分辨率应支持4CIF（704×576）和CIF（352×288）并可调，在4CIF分辨率下，图像清楚度不低于400线。应能依据需要扩展支持MPEG Layer II音频编码标准，并支持Program Stream系统流封装。MPEG-4视频编码标准应遵照 ISO/IEC-14496-2具体要求；MPEG Layer II音频编码标准应遵照ISO/IEC-11172-3具体要求；Program Stream系统流封装标准应遵照 ISO/IEC-13818-1 ( 版本)具体要求。
2） 应支持TCP/IP协议，支持动态和静态IP模式，支持动态主机分配协议（DHCP）和以太网点对点通信协议（PPPOE），应扩展支持SIP、RTP、RTCP等网络协议，含有以太网接口。
3） 应是嵌入式设备，含有实时操作系统，本身含有抗病毒和抗攻击能力。
4） 含有媒体流分发功效。
5） 支持点播、组播及广播。
6） 应含有100M以太网接口。
7） 必需提供二次开发软件接口。
1.7.10 SIP路由器
1） 支持标准SIP2.0
2） SIP地址解息、信令转发。
3） 流媒体NAT穿越。
4） SIP URI统一命名规则、分级命名、联合定位。
5） SIP URI组、用户、树形列表管理。
6） SIP终端接入认证功效。
7） SIP终端访问呼叫过程控制。
8） SIP终端远程访问权限控制。
9） 建立SIP路由器间信任关系。
10） 媒体流汇聚。
11） 应是嵌入式设备，含有实时操作系统，本身含有抗病毒和抗攻击能力。
12） 应含有100M以太网接口。
13） 必需提供二次开发软件接口。
1.8 音视频传输要求
网上监控巡查系统在实现网络设备之间视频/音频/数据传输时，传输过程遵照一系列通信协议
1.8.1 音视频控制传输协议
1.8.1.1 SIP URI编码规则
SIP URI类型：
A. 点（Unit）：独立功效单元。前端某一个摄像机是一个点，后端用户也叫做一个点，每个点对应一个SIP URI，能够接收或提议呼叫。摄像机和用户有不一样类型属性。
B. 域（Domain）：有SIP路由支持区域，包含全部该路由管理设备和用户。
C. 组（Group）：无SIP路由支持区域，是域一个子集，能够包含一个小区域全部设备，也能够包含一个部门全部用户。
1.8.1.2 设备认证
在设备只接收来自Proxy消息，Proxy只接收受信任Proxy消息，Proxy只转发经过用户认证消息前提下，设备接收到消息肯定是来自经过认证用户。这么使用SIP服务器认证就能够满足要求。
1.8.1.3 URI列表获取
URI列表获取关键用于上级巡查中心获取下级巡查中心巡查资源，巡查资源包含组、视频点、报警点，采取逐层请求方法获取。URI列表获取用SIP MESSAGE方法实现，消息体内容为：
请求：
LIST [SIP_URI] KSLP/1.0
参数说明：
SIP_URI：SIP地址。NULL表示该用户所获授权根地址。
应答：
URI NAME TYPE STATUS
TYPE：可管理单元类型, default=DL。
类型
类型说明
EU
编码器(Encoder)
DU
解码器(Decoder)
CU
编解码器(Codec)
VS
视频服务器(Video Server)
MI
模拟矩阵输入(Matrix Input)
MO
模拟矩阵输出(Matrix Output)
AS
报警服务器(Alarm Server)
PS
SIP代理服务器(Sip Proxy Server、Sip Router)
MS
媒体代理服务器(Media Proxy Server)
DO
域(Domain)
DG
设备组(Group)
UG
用户组
UU
用户

状态信息列表
状态
状态说明
ON
在线
NA
部分在线
OFF
离线
READY
视频通道就绪
BUSY
视频通道忙
MREC
手动录像中
AREC
自动录像中
WREC
报警
