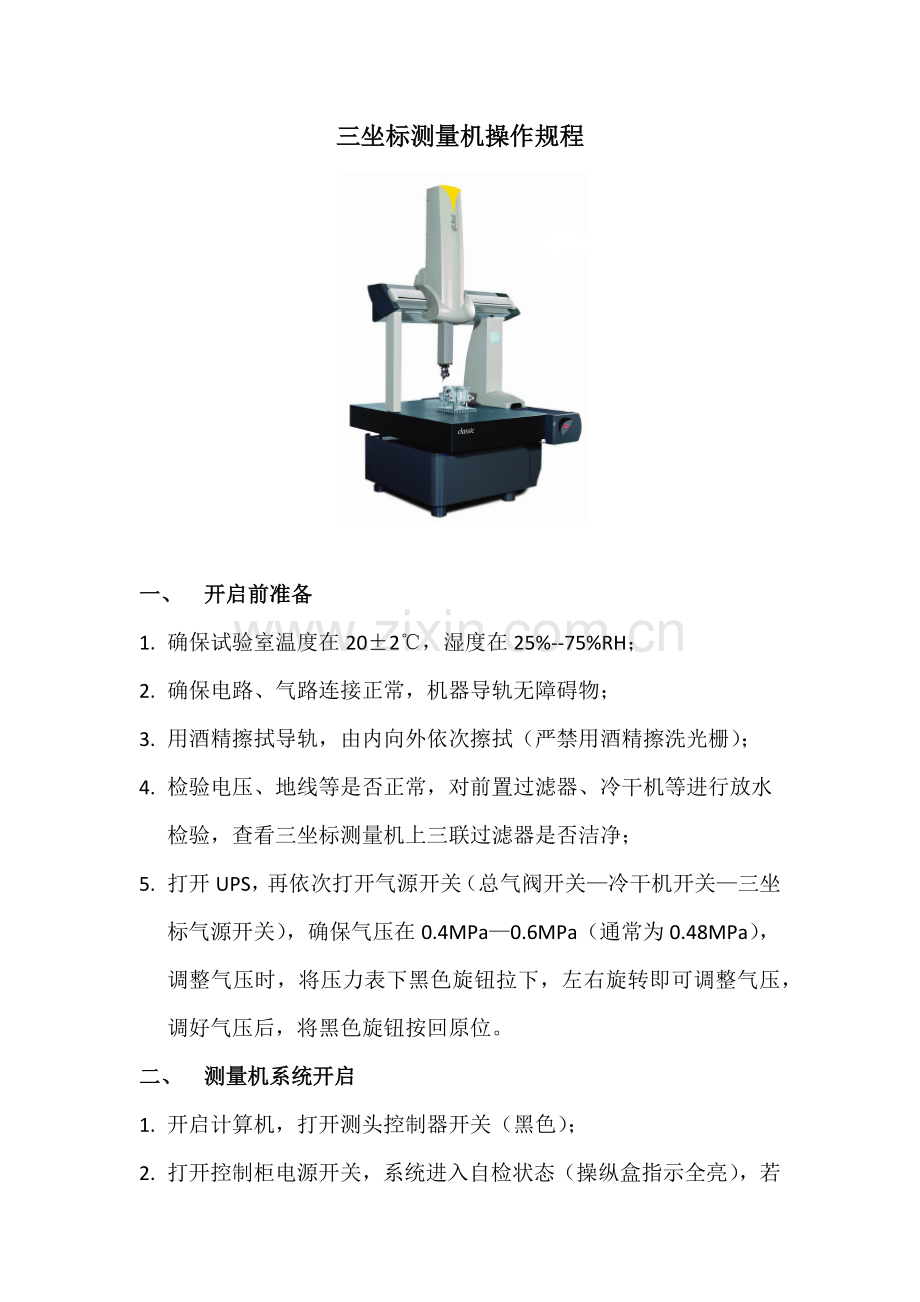

三坐标测量机操作规程

一、 开启前准备
1. 确保试验室温度在20±2℃，湿度在25%--75%RH；
2. 确保电路、气路连接正常，机器导轨无障碍物；
3. 用酒精擦拭导轨，由内向外依次擦拭（严禁用酒精擦洗光栅）；
4. 检验电压、地线等是否正常，对前置过滤器、冷干机等进行放水检验，查看三坐标测量机上三联过滤器是否洁净；
5. 打开UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐标气源开关），确保气压在0.4MPa—0.6MPa（通常为0.48MPa），调整气压时，将压力表下黑色旋钮拉下，左右旋转即可调整气压，调好气压后，将黑色旋钮按回原位。
二、 测量机系统开启
1. 开启计算机，打开测头控制器开关（黑色）；

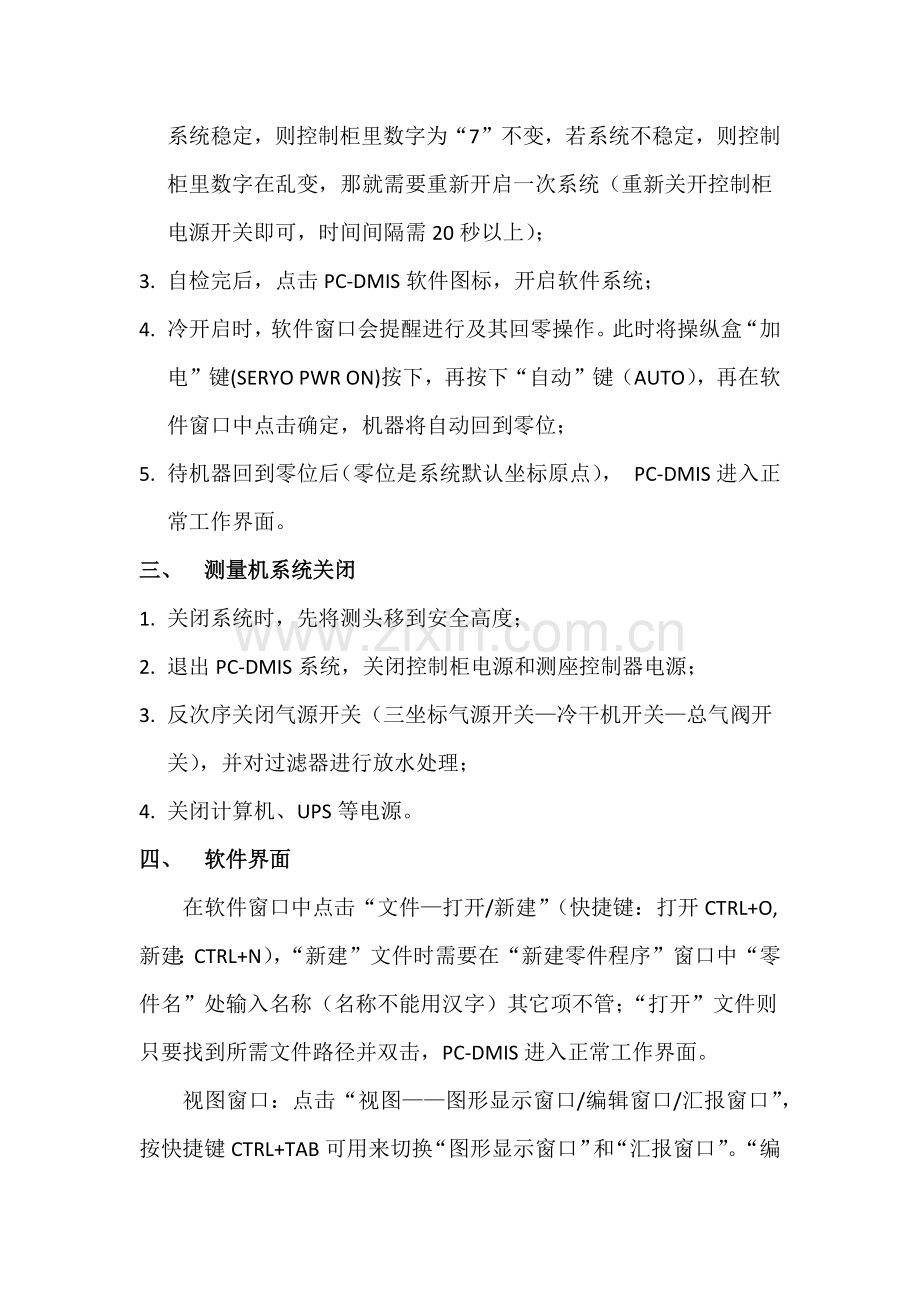

2. 打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若系统稳定，则控制柜里数字为“7”不变，若系统不稳定，则控制柜里数字在乱变，那就需要重新开启一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）；
3. 自检完后，点击PC-DMIS软件图标，开启软件系统；
4. 冷开启时，软件窗口会提醒进行及其回零操作。此时将操纵盒“加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位；
5. 待机器回到零位后（零位是系统默认坐标原点）， PC-DMIS进入正常工作界面。
三、 测量机系统关闭
1. 关闭系统时，先将测头移到安全高度；
2. 退出PC-DMIS系统，关闭控制柜电源和测座控制器电源；
3. 反次序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开关），并对过滤器进行放水处理；
4. 关闭计算机、UPS等电源。
四、 软件界面
在软件窗口中点击“文件—打开/新建”（快捷键：打开CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中“零件名”处输入名称（名称不能用汉字）其它项不管；“打开”文件则只要找到所需文件路径并双击，PC-DMIS进入正常工作界面。
视图窗口：点击“视图——图形显示窗口/编辑窗口/汇报窗口”，按快捷键CTRL+TAB可用来切换“图形显示窗口”和“汇报窗口”。“编辑窗口”中“零件名”可用汉字来命名，但不能出现“最”“销”字。
4BY20
五、 测头校验
在开机或更换拆卸测头后，必需进行测头校验。
通常新建文件时，进入测量软件后会自动弹出“测头功效”窗口，也能够在“插入—硬件定义—测头”菜单中进入窗口，还能够将光标放在测头文件语处，按下F9键进入窗口。推荐按快捷键CTRL+ALT+P。
操作步骤：
1、首先在“测头文”处输入测头文件名，再选中“未定义测头”在“测头说明”下拉菜单中选择所需测针文件（假如要删除侧头文件，则在“测头文”中选中所要删除文件名，然后点击“删除”即可）；

注：该测量机测头文件名为：
PROBEPH10T
接头：b angle
接头：a angle
连接：EXTEN200_13_CF(此为更换200加长杆时)
连接：PROBETP200
以上部分文件名不变；
加装测针则在其后继续加载文件名，文件名中EXTEN为加长杆，如EXTEN20MM：20mm加长杆（50mm加长杆可用EXTEN20MM+EXTEN30MM来叠加）；

注：TP200测座金属测针最长只能加长到50mm；非金属加长杆不能加载超出100mm，且不能连接金属测针；非金属加长杆和金属测针相连，长度限制按金属侧针算；
星型测针（固定）文件名为：
测尖号1：TIP2BY18MMSTAR
测尖号2：TIPSTAR2BY30
测尖号3：TIPSTAR2BY30
测尖号4：TIPSTAR2BY30
测尖号5：TIPSTAR2BY30；
五方向测针文件名为：
连接：EXTEN5WAY
测尖号1：Z负方向上测针
测尖号2：X正方向上测针
测尖号3：Y正方向上测针
测尖号4：X负方向上测针
测尖号5：Y负方向上测针；
注：星型测针，五方向测针A方向只能是竖直方向，B方向能够旋转，且最对只能加长20mm。五方向测针可自由组合，但必需对称配重，且Z负方向必需安装。TIP为测针文件名开头，如TIP4BY20MM表示测头直径4mm杆长20mm测针；2BY20SHNK代表螺纹孔测针；
2、在新文件“测头功效”窗口中点击“添加角”打开窗口

不
变

可在A区域直接输入所需角度，点击“添加角”再点击“确定”；也可在C区域点击所需角度后，再点击“确定”。选好角度后会在“新角列表”中显示。假如要删除角度可在“测头功效”窗口中选中所要去除角度，再点击“删除”即可。
3、选好角度后，在“测头功效”窗口中点击“测量”打开“校验测头”窗口
测量点数推荐9-12点，迫近/回退距离：2-5mm（通常也全部不变），再点击“添加工具”打开“添加工具”对话框，
15.0778

15.0778
15.0778
输入图数据后点“确定”，再在“校验测头”窗口中点击“测量”即可，在随即提醒窗口中全部点“确定”即可。再在操纵盒上按下“JOY“手动键，手动操纵测针在标准球最高点上采点，按下”RTNTOSCREEN”确定键，再按“AUTO”自动键，测量机将自动校验（注：手动采点时一定要按下操纵盒 “SLOW”慢速键，不然采点将无效）。
4、测量机校验完后，点击“结果”，察看全部角度校验精度，通常在0.003以下即可。假如超出，可再次校验测头，直到结果良好。
通常在校验前，先用酒精将标准球擦拭洁净，标准球固定不动。
测头旋转角度提醒框可在F5快捷键“警告”中选择。
六、 测量特征、自动测量、尺寸评价
测量特征所需最少点数：线，2点；面，3点；圆，3点；圆柱，6点；圆锥，6点；球，4点。
通常单一测量圆时，一定要先测量该圆投影面（垂直面），设置该面为工作面，再去测量该圆；测量圆柱/圆锥时，通常从下往上采点，最少采3层截圆；
在图形窗口中按CTRL+Z可自动调整到最好视图，按鼠标右键可移动图形，滚动滚筒可对图形缩放，按住滚筒可旋转图形；
假如程序对测量特征出现误判时，可先选中误判特征名，再从“编辑—替换推测”中更改过来（更改过来特征应重新自动测量一次）。
尺寸评价版本可在“插入—尺寸—使用以前版本尺寸评价”来切换（以前版本直观，现在版本紧凑）。
在评价距离时，假如没有所需轴向，那么将工作面更改一下即可，如将Z+改为X-)；在旧版本中，评价形位公差时，第二个选中元素为基准。标准值可在编辑窗口中更改。
建“自动特征”可在“插入—特征—自动”或按CTRL+F建立，自动特征要在自动模式（DCC）下才能建立。
采点方向
测针后退方向
点击显示目前测针坐标
理论上中心坐标
选择特征元素

注意：在建自动特征时，一定要将测针移到安全高度以免撞针！
注：内圆柱中心坐标为顶面圆中心坐标，外圆柱中心坐标为底面圆中心坐标。I、J、K代表X、Y、Z矢量，I、J、K数字只能是0，1，-1，0代表不移动，1代表正方向移动，-1代表反方向移动，且通常要有2个零，即单方向回退。曲面上矢量值指是测针回退方向，一定要正确填写，以免测针移动方向错误而撞针。“起始角”“终止角”也可用鼠标拖动图形上路径线而改变。“CW”代表顺时针采点，“CCW”代表逆时针采点。
设置时要注意规避障碍物，打开圆弧移动开关 ，通常在无障碍物时不打开，因为机器再圆弧移动时加速度最大，会带动平台振动。自动测座开关 打开时测针将自动旋转角度，所以在建特征时一定要在安全位置以免撞针。“测头工具栏”中连接路径属性：测内圆柱时，开始深度是指开始采点距圆柱顶面距离，测外圆柱时，开始深度是指开始采点距圆柱底面距离；关联样例点属性：“样例点”“间隙”全部为0；关联自动移动属性：“距离”表示测量后回退距离，“预设/先前移动”为二者。按CTRL+W可调出测针目前坐标。
一些对称特征可用“阵列”模式来快速编辑 “编辑—阵列”，其操作为先选中对称特征程序 ，鼠标右键点击复制或按CTRL+C或在菜单栏中点击“复制”按钮，再“编辑—阵列”打开对话框，填好数值（矩形整列只输XYZ轴坐标，环形阵列只输角度，偏置次数即为反复次数），将光标定在该特征后面，在菜单栏中点击“模式粘贴”即可。
七、 建立坐标系
在菜单中“插入—坐标系—新建”或按CTRL+ALT+A打开“坐标系功效”窗口。详见手册P67-P79.
通常步骤为：1、找正；2、旋转；3、原点
在找正工作面方向时，测针回退方向和系统默认坐标方向比较，若相同，则为该方向正方向；若相反，则为该方向负方向。
（箭头方向为测针回退方向）

建坐标系通常步骤为找正—旋转—原点
建立坐标系方法有一：“面线点”法，1.面找正，2.线旋转，3.面线点找原点（原点在三面交点上）。
方法二：“面圆圆”法，1.面找正，2.圆1圆2旋转，3.面原点，圆1（圆2）原点（原点是圆1或圆2在面上投影圆心）。
方法三：“圆柱圆圆”法，1.圆柱找正，2.圆1圆2旋转，3.圆柱原点（原点是圆柱质心）。
方法四：“圆柱面圆（柱）”法，1.圆柱找正，2.圆柱圆（柱）旋转，3.圆柱和面得交点原点。
注：在建立坐标系三个步骤中，第一步找正必需先完成，第二第三步可放一起操作。
找正方向和测量特征方向一致，旋转轴和前后选择特征组成矢量方向一致。
坐标系建立好以后也可更改原点，CTRL+ALT+A打开窗口，选中偏移后坐标系原点所在特征，点击XYZ原点，点确定即可偏移坐标系原点。
八、 自动程序
在编辑窗口菜单中点击按钮，编辑窗口中出现DCC模式即进入自动程序编辑模式，通常全部是在手动建立好坐标系以后进入。为确保自动程序正确性，通常要编辑自动程序建立一次坐标系（可和手动建坐标系不一致）。
在编辑自动程序时，测针每一次有效移动全部要统计路径，按下操纵盒上DRIVE路径键，在编辑程序中就会显示移动点。两移动点间程序是直线移动，所以在移动中有障碍物时，一定要统计好路径点以躲避障碍物。
编辑好自动程序后，实施一遍，观看运行是否正确。第一次实施程序时最好慢速实施。将光标定在DCC后，按下快捷键CTRL+U，将实施光标后面全部程序；按CTRL+E,实施光标所在单个程序；按CTRL+Q，实施全部程序；切记，在按CTRL+U,E快捷键前一定要先查看程序上测针角度和机器上角度是否一致，如不一致，一定要先调整机器上测针角度，以免发生碰撞，对机器造成损伤！
九、应用小技巧
1、该测量机型号：Inspector08.10.06；序列号：10209063；控制系统：UMP360；测座：MH20 I；
测量误差公式：2.9+4L/1000μm（L代表测量长度）；
2、结构特征时，用两个圆结构圆柱时用“自动”“最好拟和”全部能够，由多个圆结构圆柱时一定要选“最好拟和重新赔偿”；
3、快捷键：F5为“设置选项”，可设置如警告提醒、手动回退距离、显示数值精度等；F10为“参数设置”，可设置如自动测量时迫近/回退距离、触测速度、移动速度、采点力、汇报尺寸输出格式 等；F9打开光标所在程序创建窗口；CTRL+M插入目前测针移动点（可在任意位置）; CTRL+D删除光标所在程序；CTRL+G插入测针目前坐标；CTRL+P打印；CTRL+S保持文件；CTRL+C复制；CTRL+X剪切； CTRL+V粘贴；
4、“文件—打印—汇报打印设置”可设置打印背景色、图形打印、文件PDF格式输出、是自动否打印等；
5、更改标号模版：“文件—汇报—编辑（新建）—标号模版”，打开路径为FILE-HEADER.LBL，打开后即可更改。此文件为只读文件，所以要先修改属性才可更改。
6、在“编辑—图形显示窗口”中可设置图形窗口颜色；在“编辑—图形显示窗口—特征外观”可设置图形窗口中元素名称是否隐藏；
7、PC-DMIS程序不支持VISTA系统。
