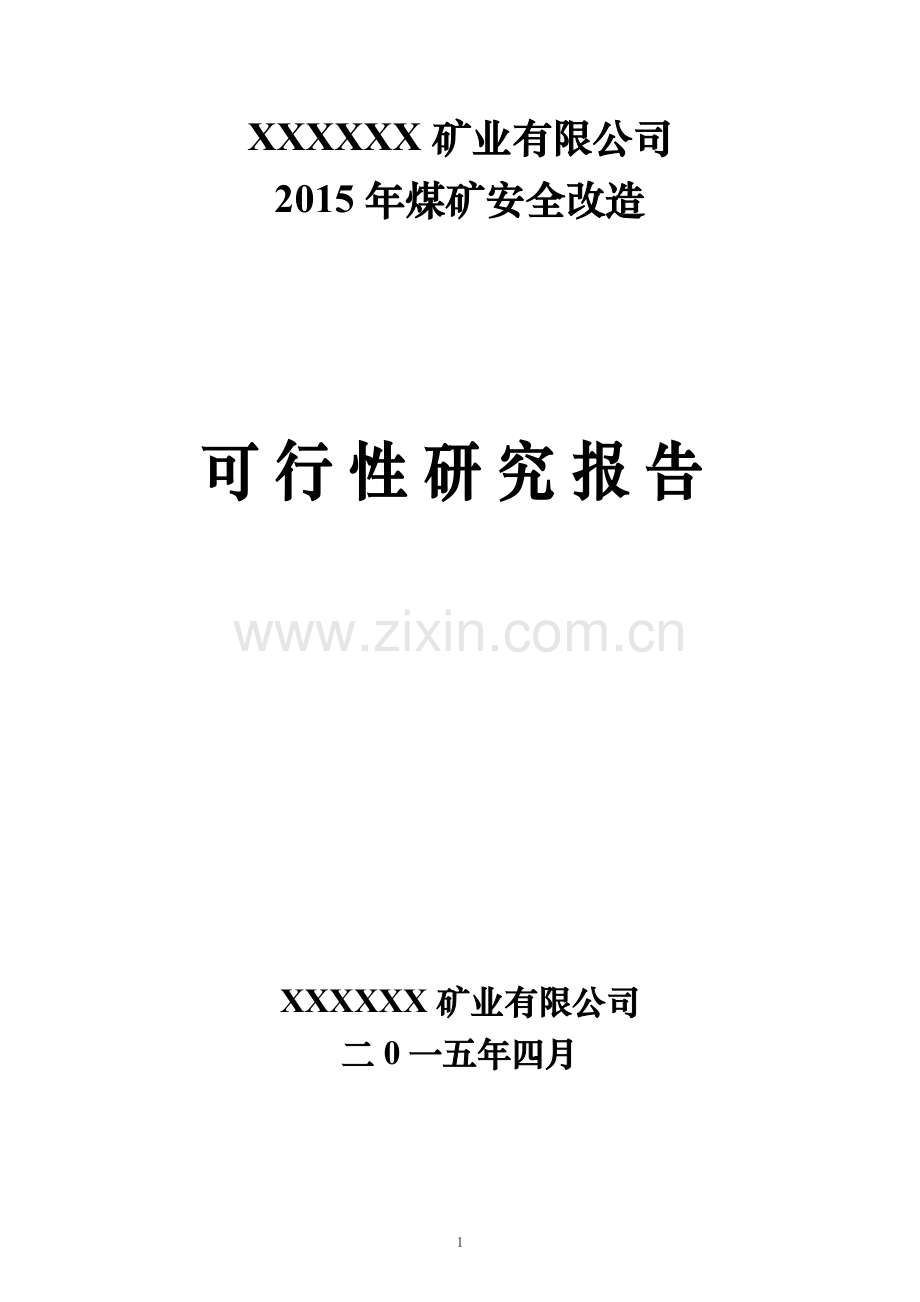

XXXXXX矿业有限公司
2015年煤矿安全改造

可行性研究报告

XXXXXX矿业有限公司

二0一五年四月

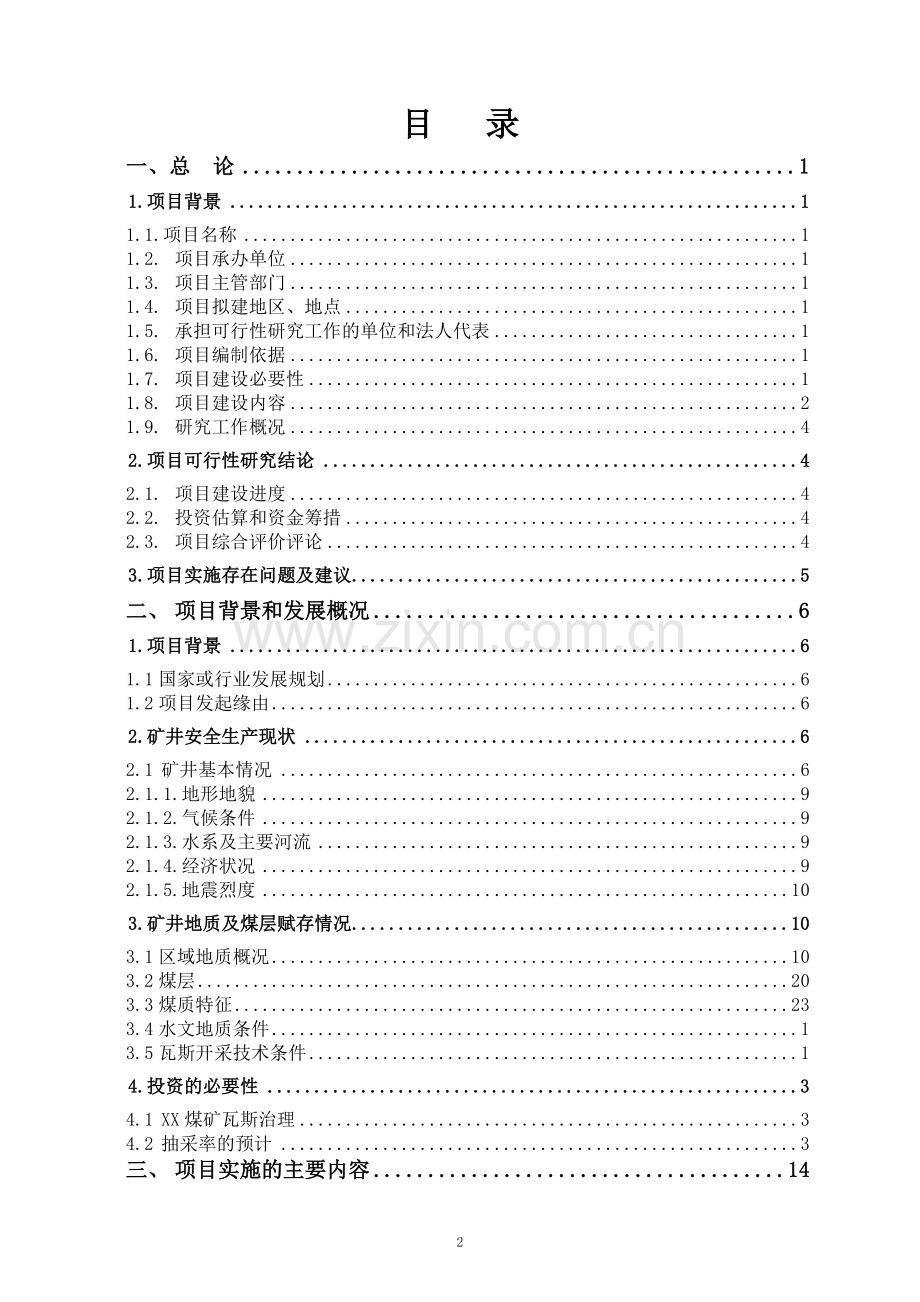

目 录
一、总　论 1
1.项目背景 1
1.1.项目名称 1
1.2. 项目承办单位 1
1.3. 项目主管部门 1
1.4. 项目拟建地区、地点 1
1.5. 承担可行性研究工作的单位和法人代表 1
1.6. 项目编制依据 1
1.7. 项目建设必要性 1
1.8. 项目建设内容 2
1.9. 研究工作概况 4
2.项目可行性研究结论 4
2.1. 项目建设进度 4
2.2. 投资估算和资金筹措 4
2.3. 项目综合评价评论 4
3.项目实施存在问题及建议 5
二、 项目背景和发展概况 6
1.项目背景 6
1.1国家或行业发展规划 6
1.2项目发起缘由 6
2.矿井安全生产现状 6
2.1 矿井基本情况 6
2.1.1.地形地貌 9
2.1.2.气候条件 9
2.1.3.水系及主要河流 9
2.1.4.经济状况 9
2.1.5.地震烈度 10
3.矿井地质及煤层赋存情况 10
3.1区域地质概况 10
3.2煤层 20
3.3煤质特征 23
3.4水文地质条件 1
3.5瓦斯开采技术条件 1
4.投资的必要性 3
4.1 XX煤矿瓦斯治理 3
4.2 抽采率的预计 3
三、 项目实施的主要内容 14
1.项目设计方案 14
1.1项目设计原则 14
1.2项目部署方案 14
1.2.1钻孔流量传感器部署 14
1.2.2管道瓦斯流量传感器部署 15
1.2.3瓦斯压力传感器部署 16
1.2.4矿用钻孔轨迹监测装置部署 16
1.2.5煤矿瓦斯抽采达标评价体系的建立 17
1.3系统软件及设备配置清单 18
四、 项目实施进度安排 20
1.项目实施计划 20
2.项目实施费用及资金筹措 20
五、 项目实施后的预期效果 21
六、 项目投资估算与资金筹措 22
七、 项目可行性研究结论与建议 23

附：《XX省煤矿安全技改专项资金项目可行性研究报告专家评审意见表》扫描件。
3

一、 总　论
1. 项目背景
1.1. 项目名称
煤矿瓦斯综合治理示范项目——购买更换瓦斯抽放泵等设备
1.2. 项目承办单位
XX煤矿
1.3. 项目主管部门
XX市安全生产监督管理局。
1.4. 项目拟建地区、地点
项目拟建地区：XX市XX县；项目拟建地点：XX煤矿。
1.5. 承担可行性研究工作的单位和法人代表
承担可行性研究工作的单位：XXXXXX矿业有限公司；
法人代表：。
1.6. 项目编制依据
1. XX省安全生产监督管理局《关于做好2015年煤矿安全技改专项资金项目（第一批）可行性研究报告的通知》；
2. 《煤矿安全规程》2011版；
3. XX煤矿初步设计（修改）说明书；
4. XX煤矿瓦斯抽采方案设计说明书和防突设计说明书；
5. 《防治煤与瓦斯突出规定》；
6. 《煤矿瓦斯抽采达标暂行规定》（安监总煤装〔2011〕）；
7. XX煤矿地质报告说明书；
1.7. 项目建设必要性
煤矿瓦斯灾害是制约我国煤炭工业发展的最大障碍，严重威胁到人身、财产安全，而且随着煤炭产量越高、开采深度越大，瓦斯灾害的威胁越大，成为煤矿安全生产的头号灾害。近年来，国家发改委、国家煤炭安全生产监督管理局等部委出台一系列文件规定，强化煤矿瓦斯综合治理，明确提出了“先采气，后采煤，采煤采气一体化”的原则。2005年国家八部委联合颁布的《煤矿瓦斯治理与利用实施意见》，明确提出了坚持“可保尽保、应抽尽抽、先抽后采、煤气共采”的原则和瓦斯治理“先抽后采、监测监控、以风定产”的十二字方针。2006年国务院发布了《国务院办公厅关于加快煤层气（煤矿瓦斯）抽采利用的若干意见》，进一步明确了坚持“采气采煤一体化”的具体措施。国家煤矿安全监察局也在制定煤矿瓦斯强制预抽的实施细则，力图通过采前抽采，杜绝重大恶性瓦斯事故，创造安全的煤矿生产条件。
XX煤矿属煤与瓦斯突出矿井，煤层瓦斯的安全治理关系到整个煤矿的安全、高效生产，目前仅依靠地质勘查时期以探煤为目的的地质资料，难以为瓦斯抽采提供可靠的地质依据。为此，亟需建立一套瓦斯抽采达标评价体系，及时掌握抽采现状与规律、合理优化抽采钻孔部署与利用、科学评价抽采效率与抽采达标。为XX煤矿的瓦斯综合治理提供科学依据，保障XX煤矿的安全高效生产。
1.8. 项目建设内容
在开展瓦斯抽采工程地质研究，较准确的分析矿井构造应力、煤体结构及其顶底板岩性等分布规律的前提下，科学划分瓦斯抽采地质单元，针对主管、干管、支管、钻孔、环境瓦斯、煤层瓦斯压力等不同监测需求合理部署基于先进技术的监测监控设备；根据不同抽采单元、多种监控参数，构建一套科学合理的瓦斯抽采达标评价体系，实现对瓦斯抽采的规律分析、现状展示以及达标评价。该项目主要实现如下建设内容：
（1）部署抽采钻孔汇流管瓦斯综合参数测定仪，实现钻孔级别的流量等参数监测
对各抽采钻孔或特征孔进行瓦斯流量、浓度、瓦力等参数监测，实现对抽采钻孔的实时监测和分析诊断，了解钻孔抽采现状，及时发现无效孔。
（2）部署抽采管道瓦斯流量综合参数测定仪
部署具有低流速瓦斯流量监测技术的管道瓦斯综合参数测定仪。根据采空区抽采、上隅角抽采、本煤层抽采以及穿层孔抽采等不同类型的抽采管路，在主管、干管、支管等位置合理部署管道瓦斯综合参数测定仪，实现对管道瓦斯的低流速流量、浓度、温度、压力等参数的实时监测，同时计算抽采累积量。
（3）部署煤层瓦斯压力传感器，实现煤层瓦斯压力的实时监测
应用部署瓦斯压力传感器，实时监测煤层瓦斯压力，及时了解煤层瓦斯状况，并为瓦斯抽采达标评价提供评判依据。
（4）部署矿用钻孔轨迹监测装置，自动监测打钻时的钻孔轨迹与孔深
自动监测钻孔的轨迹和孔深，可以了解钻孔的三维轨迹，防止发生钻孔深度不够、钻孔位置不对、钻工瞒报钻深等情况的发生，避免发生抽采浪费、钻孔不到位现象。
（5）建立XX煤矿瓦斯抽采达标评价体系
建立XX煤矿瓦斯抽采达标评价体系，包括：掘进工作面瓦斯抽采动态达标评价系统、采煤工作面瓦斯抽采达标评价系统以及区域抽采评价体系。
建立煤矿瓦斯抽采达标评价体系，通过不同抽采类型以及抽采单元监测数据的关联分析，建立科学的达标评价方法，实现掘进工作面、采煤工作面瓦斯抽采达标的动态评价，实时展示各抽采流量、抽采累积量，并通过不同管路流量、压力等参数的监测，分析发现异常钻孔、异常管段，及时处理漏气、传感器尘堵等故障，保障抽采工作的顺利、高效进行。
1.9. 研究工作概况
本次安全技改项目主要是XX能源开发有限责任公司所属的XX煤矿瓦斯综合治理，购置抽采钻孔汇流管瓦斯综合参数测定仪、抽采管道瓦斯流量综合参数测定仪、购置煤层瓦斯压力传感器，实现煤层瓦斯压力的实时监测、矿用钻孔轨迹监测装置，自动监测打钻时的钻孔轨迹与孔深、建立瓦斯抽采达标评价体系等。
2. 项目可行性研究结论
2.
2.1. 项目建设进度
项目计划2015年5月开始实施，2016年3月底结束并投入使用，工期为11个月。
2.2. 投资估算和资金筹措
总投资：500.28万元。
资金筹措：申请省煤矿安全技改补助资金100万元，其余400.28万元由企业自筹。
2.3. 项目综合评价评论
XX煤矿瓦斯综合治理基础较好，拟建方案可行。项目实施时间短，见效快，具有良好的社会效益。
3. 项目实施存在的风险及建议
进一步查明瓦斯赋存状况，包括煤层瓦斯含量、瓦斯梯度以及煤与瓦斯突出各项参数，从而采取有针对性的瓦斯防治措施。
补充煤与瓦斯突出危险性鉴定，以便采取针对性防突措施。同时也应对厚度大于0.3m的不可采煤层的突出危险性进行评估。
二、 项目背景和发展概况
1. 项目背景
1.1国家或行业发展规划
我国煤矿瓦斯事故特别是重、特大瓦斯事故在煤矿事故中占的比例很高，瓦斯问题已成了我们实现煤矿安全生产的最大障碍，是我们必须解决的心腹大患。“先抽后采、监测监控、以风定产”“十二字”方针正是针对这些问题提出来的。“通风可靠、抽采达标、监控有效、管理到位”煤矿瓦斯综合治理“十六字”工作体系是治理防范瓦斯灾害的基本要求、是瓦斯治理“十二字”方针的深化和发展。因此，瓦斯综合治理符合国家发展规划，也是煤矿有效防范和遏制重特大瓦斯事故、实现安全生产的根本途径。
1.2项目发起缘由
XX省安全生产监督管理局《关于做好2015年煤矿安全技改专项资金项目（第一批）可行性研究报告的通知》文件的指导精神，结合XX煤矿的瓦斯治理系统现状及安全生产现状，提出对XX煤矿的瓦斯综合治理设备、设施改造升级项目。
2. 矿井安全生产现状
2.1 矿井基本情况
XX煤矿位于XX省XX市XX县协和乡，距县城以东约25km，行政区划隶属于XX县协和乡管辖。XX县协和乡修通了花苗寨至小春湾运煤的矿山公路；修通了石人至石浪厂、协和至新丰、杨柳至青龙等5条通村公路，实现了村村通公路的目标，全乡通车里程达78km，形成了以协和集镇为中心辐射全乡的公路网络。另目前由XX煤矿投资建设的运煤道路（XX煤矿至顺发煤矿）已经通车，道路直接通往钟山；临时进场道路与协和至泰来的通乡公路连接，矿井的外部交通条件将更加优越。XX至泰来公路从井田中部穿过，井田中心至贵毕公路钟山站约18km，距XX县36km左右，交通较为便利。矿井交通位置见图1-1-1。
7

图1-1-1 XX县XX煤矿交通位置图
27
贵州能发高山矿业有限公司2015年煤矿安全改造可行性研究报告
1.
2.
2.1.
2.1.1. 地形地貌
矿区内地势相对平缓，总体特征是南东高、北西低，属以岩溶地貌为主的低中山。最高点在石板井附近大垭口南，标高为+1497.00m，最低为水淹坝一带，标高为+1228m，相对高差269.00m，一般海拔标高为+1300m～+1420m。含煤地层呈反向斜坡，长兴组地层在南东部形成巨大高差，三叠系地层玉龙山段喀斯特地貌发育，九级滩段地层多形成独立的山峰。
2.1.2. 气候条件
根据XX县气象局资料，从1992年至2001年最高气温35.1℃（1994年8月5日），年最低气温-5.8℃（2001年1月31日），年平均气温6℃～22.9℃，历年平均气温14.1℃，历年平均降雨量1050.7mm（1992～2001年），随着年平均气温的升高，年平均降雨量也随之增加。雨季为每年的5～9月。日最大蒸发量137.5mm（1996年7月1日），月最大蒸发量239.6mm（1992年8月），年平均蒸发总量为1146.9mm。平均相对湿度82%。区内气候宜人，温暖潮湿，冬无严寒，夏无酷暑，气候对矿井生产无大影响。
2.1.3. 水系及主要河流
该区域属长江流域乌江水系，矿区位于六广河（乌江上游）支流乌渡河汇水型水文地质单元的补给、径流区。
区内地表水体不发育，仅以小溪沟为主。主要地表水体是木垅水库，以小溪沟水汇聚而成，容量为3×105m³。当地河流最低侵蚀面标高为+900m，位于煤矿西北部榨革河谷，距煤矿约6km。
2.1.4. 经济状况
区内主要以农业为主，矿产资源以煤矿为主。区内粮食作物主要以水稻和玉米为主，其次为麦类、豆类、薯类。经济作物有油菜籽、烟叶等。畜牧产品主要有牛、马、猪等。
区内地方工业不甚发达，但自上世纪90年代以来，尤其XX电厂建设投产以来，区内以煤矿开采为龙头的矿产开发取得了长足的发展。在矿业及相关产业的推动下，区内地方经济取得了较快的发展。
2.1.5. 地震烈度
据调查，本区域至今没有发生地震的资料记载。按照XX省城乡建设环境保护厅“黔城设通发（1992）230号”文《关于公布XX省地震烈度新区规划的通知》以及《中国地震动参数区划图》，该地区地震烈度属Ⅵ度区，基本地震加速度值为0.05g。
3. 矿井地质及煤层赋存情况
3.
3.1.
3.1区域地质概况
（一）地层
矿区内及邻近区出露的地层由下至上有：下二叠统茅口组，上二叠统龙潭组，长兴组，下三叠统夜郎组，茅草铺组及第四系地层，见表1-2-1。
1）茅口组（P1m）
主要为一套碳酸盐岩沉积，主要出露在井田南部外围杨柳沟背斜轴部，岩性为灰色厚层状灰岩，岩溶裂隙发育，厚度不详。区内有4个钻孔揭露该地层（1-2、3-1、3-2、5-2），揭露厚度4.32m～15.93m。
2）龙潭组（P2l）
主要为一套海陆交互相含煤碎屑岩沉积，为本区含煤地层。以细碎屑岩为主，夹煤层及灰岩，含煤20层左右，其中可采煤层4层。产腕足类瓣鳃类动物化石以及大羽羊齿、磷木等植物化石，平均厚度133.63m。与下伏地层呈假整合接触。
3）长兴组（P2c）
为一套海相碳酸盐岩沉积，主要岩性由深灰色燧石灰岩、灰岩组成。中部普遍夹一层厚0.20m左右的薄煤层。全层富产腕足类动物化石。厚度26.52m～32.01m，平均厚度29.94m。
4）夜郎组（T1y）
主要由泥质灰岩、灰岩及粉砂岩、泥质粉砂岩组成。根据岩石颜色、岩性、灰岩发育情况等特征，分为三段：
⑴ 沙堡湾段：浅灰色泥质粉砂岩、粉砂质泥岩为主，局部夹钙质泥岩，夹2～4层片状蒙脱石泥岩，底部普遍夹一层0.20m左右蒙脱石泥岩与下伏地层长兴组分界。全层厚度6.66m～10.32m，平均厚度8.04m。
⑵ 玉龙山段（T1y2）：灰色、浅灰色灰岩、泥质灰岩、鲕状灰岩。上部为一层厚层状灰岩，中部夹鲕状灰岩，下中为薄层状泥质灰岩。产瓣鳃类、腹足类动物化石。本区1～2钻孔揭露该地层，厚度345.29m。
⑶ 九级滩段（T1y3）：暗紫色夹紫绿色泥质粉砂岩为主，夹细砂岩、粉砂岩。产王氏克氏蛤，全层厚度58.73m～59.92m，平均厚度59.33m。
5）茅草铺组（T1m）
区内出露不全，仅见下部灰色中厚层状灰岩。底部夹浅灰色、灰绿色薄层状泥质灰岩，厚度不详。
6）第四系（Q）
以残积物、堆积物为主，多为风化产物，厚度0.70m～11.50m，一般5.00m。
表1-2-1 矿区地层简表
地层系统
厚度（m）
岩 性
系
统
组
段
第四系
5.00
残积、堆积层
三
叠
系
下统
茅草
铺组
第一段T1m1
出露
不全
中厚层状灰岩，夹浅灰色、灰绿色泥质灰岩
夜郎组
九级滩段T1y3
59.33
暗紫色，泥质粉砂岩、粉砂岩
玉龙山段T1y2
345.29
浅灰色灰岩、泥质灰岩，上部夹鲕粒灰岩
沙堡湾段T1y1
8.04
浅灰色钙质泥岩、泥质粉砂岩
二
叠
系
上统
长兴组P2c
29.92
深灰色遂石灰岩、灰岩，夹薄层泥灰岩
龙潭组P1l
133.63
深灰色碎屑岩、灰岩夹煤层
下统
茅口组P1m
出露
不全
灰色厚层状灰岩

（二）地质构造
（1）区域构造
本区位于扬子准地台、黔北隆起、遵义断拱、XX北东向构造变形区内，本区域构造线以NE向为主，即由一系列NE或NNE向的背斜、向斜组成，断裂亦以NE向断层为主，少量断层近E-W向或NW向。该区背斜两翼地层倾角较陡，构造较复杂；向斜两翼地层倾角较平缓，构造较简单，形成向斜宽缓、背斜紧闭的隔档式构造型式。XX向斜即是其中主要褶曲之一，其轴向NE，呈“S”形伸展，其核部地层为T2—J1-2l，两翼地层为T1、P；倾角较平缓，XX煤矿即位于XX向斜南东翼次一级褶曲杨柳井背斜之北西翼上。如图1-2-1。
1）褶曲
老熊坡背斜：为不对称背斜，轴向NNE，核部地层P1m，西翼地层倾角约60°，东翼地层倾角较缓20°，被F2断层斜切为南北两部分。
杨柳沟背斜：为一对称背斜，轴向NE，核部地层P1m，两翼地层倾角20°。
磨盘山向斜：为一不对称的宽缓向斜，轴向NE～NNE，核部地层T1m，北东翼倾角10°～12°，南东翼倾角18°～20°。

图1-2-1 区域构造略图
2）断层
F2：正断层，走向NE，倾向NW，倾角60°。切割老熊坡背斜，坡坏磨盘山向斜北西翼。
3）区域构造特征
区域范围内以NNE、NE向构造较发育。从互相切割的关系来看，NNE向的构造先形成，被NE向的构造破坏和改造。断层以高角度的北东向正断层为主。
背斜核部构造较复杂，地层倾角较陡。向斜核部构造较中等，两翼地层倾角较平缓。在平面上的展布形成向斜宽缓、背斜紧闭的隔档式构造型式。
（2）井田构造
矿区位于杨柳井背斜北西翼，基本构造形态：主体部分为一单斜构造，深部（北西部）有一次级向斜（营盘山向斜）。区内地层走向NE；倾向主要为NW，北西部倾向为SE；地表地层倾角6～42°，一般10～20°；南西部倾角变陡（15～35°）；由浅部向深部，倾角逐渐变缓（煤层倾角6～19°）。本区北西部次级褶曲较发育，断层相对较少，构造复杂程度属中等。如图1-2-2。
1）褶曲
主要有营盘山向斜和长槽背斜，均为次一级褶曲，分述如下：
（1）营盘山向斜：位于矿区北西部。南起甲化，北至杜家垭口，延伸长度4.3km。轴向NE20°，轴部地层T1m1，两翼地层T1y3；南东翼地层倾角8～20°，南西部变陡（30～40°）；北西翼地层倾角较缓7～12°。为不对称向斜。该向斜地表有点控制，位置准确；深部无钻孔控制。
（2）长槽背斜：位于矿区北西部外缘。北起水淹坝、张家沟头，南至王家槽。延伸长度3.1km。轴向NE20°，与营盘山向斜平行展布。轴部地层为T1y2、T1y3，两翼地层为T1m1；南东翼地层倾角7～12°，北西翼7～14°。为对称背斜。该背斜深部亦无钻孔控制。
2）断层
区内发现断层5条（F2、F3、F4、F15、F6），断层主要分布在东南部含煤地层附近，深部断层较少。区内断层以正断层为主，逆断层罕见。断层走向以NE向为主，个别为NNW向。断层倾向多为NW向。断层倾角一般60～70°。区内主要断层的特征，叙述如下：
（1）F2断层：位于矿区西南部金家寨—旧木栊一带，延伸长度1200m。断层走向NE30°，断面倾向NWW，倾角60°，正断层，落差30m左右。该断层深部在三叠系夜郎组中消失，对含煤地层无影响。
（2）F3断层：位于矿区南部岩垭口—火石土一带，延伸长度约1700m。断层走向NE65°，倾向NW，倾角60°±，正断层，断层落差20～40m。该断层与F4断层紧密相伴伸展，共同组成一个断裂带。三维地震验证了该断层的存在，在抽取的40m×80m的地震时间剖面上，共有断点5个，其中A级断点2个，B级断点2个，C级断点1个，并对F3断层的性质进行了修正，其结论为“F3断层走向近EW，倾向N，倾角50°～60°，落差0～12m，延展长度230m。该断层同时切割了4煤层、5煤层、9煤层、13煤层，属较可靠断层”。
（3）F4断层：分布于矿区南东部边缘地带，位于岩垭口—坝子一线，延伸长度约3300m。断层走向NE40°，倾向NW，倾角60°，为正断层，落差55～95m，断层落差约55m；3-1孔在5号煤上下层位遇F4断层，导致5、9、12、13、14号煤层全部断失，断层落差约95m；5-1孔则在长兴组上部见F4断层，造成沙堡湾段、长兴组厚度断薄。该断层已经三维地震验证，在抽取的40m×80m的地震时间剖面上，共有断点57个，其中A级断点29个，B级断点15个，C级断点13个，并对断层倾角修正为“55-70°”。
（4）F5断层：分布在矿区东南缘田湾西侧，位于F3与F4断层的夹块中，东、西两端分别交F4和F3断层，长度约300m。断层走向NW75°，倾向SW，倾角67°，为正断层，落差约40m。F5断层属F4、F3断裂带中分枝断层。
（5）F6断层：位于矿区东南缘，延伸长度约180m。断层走向近NW340°，倾向SWW，倾角66°，为正断层，落差约35m，该断裂为F4的分枝断层。
此外，在3-2、3-3钻孔中尚发现有小隐伏断层，其产状要素不明，造成地层或煤层不同程度重复，推测均为逆断层，断层落差4～10m。区内断层主要特征，见表1-2-2。

表1-2-2 断层特征一览表
断层
编号
位置
性质
走向
倾 向
倾角（°）
落差
（m）
延伸
长度
控制程度
F2
金家寨—下木垅
正
NE-SW
NWW
61
30
1.2km
地面有观测点
F3
火石土—岩垭口
正
NE-SW
NW
60
20-40
1.7km
地面有观测点,切割P3c、T1y1+2
F4
坝子—岩垭石
正
NE-SW
NW
60
55-95
3.3km
地面有观测点，5-1孔断薄P3c地层，3-1钻孔断失4-15煤层，1-1钻孔断失B3-14煤层
F5
半边岩
正
NE-SW
NW
67
40
320m
地面有观测点，切割P3c、 T1y地层
F6
火石土
正
NW-SE
SWW
66
35
180m
地面有观测点，切割P3c、 T1y地层
F302
3-2孔
逆

4

9煤层重复，煤芯具揉皱现象，顶、底板岩芯破碎，见擦痕面
F303
3-3孔
逆

10

P3c部分地层重复，岩芯破碎

通过三维地震探查，在煤矿首采区内新发现隐伏小断层23条（见表1-2-3），断层走向NE或NW，其中，正断层17条，逆断层6条；断层落差4～20m，一般落差在5～10m。各断层主要特征，分述如下：
1）DF1正断层：位于首采区东南部边界附近，断层走向NE～EW，倾向NW～N，落差0～13m，倾角60°～65°，延展长度440m。该断层同时切割了4、5、9、13号煤层。
2）DF2逆断层：位于首采区南部边界附近，断层走向SN，倾向W，落差0～7m，倾角50°～55°，延展长度230m。该断层同时切割了4煤层、5煤层、9煤层。
3）DF3正断层：位于首采区南部边界附近，断层走向NE，倾向NW，落差0～15m，倾角55°～65°，延展长度290m。在地震时间剖面上该断层同时切割了4煤层、5煤层、9煤层、13煤层。
4）DF4正断层：位于首采区西南部，断层走向NE，倾向NW，落差0～4m，倾角55°，延展长度80m。该断层同时切割了4、5、9煤层。
5）DF5正断层：位于首采区中南部，断层走向NW，倾向SW，落差0～5m，倾角55°，延展长度110m。该断层同时切割了4、5煤层。
6）DF6正断层：位于首采区中南部，断层走向NEE，倾向NNW，落差0～4m，倾角55°，延展长度180m。该断层同时切割了4、5、9煤层。
7）DF7正断层：位于首采区中南部，断层走向NE，倾向SE，落差0～9m，倾角60°～65°，延展长度210m。该断层同时切割了4、5、9煤层。
8）DF8正断层：位于首采区中南部，断层走向NW，倾向SE，落差0～12m，倾角60°～65°，延展长度230m。该断层与F4断层相交，同时切割了4、5、9煤层。
9）DF9正断层：位于首采区中部，断层走向NW，倾向SE，落差0～8m，倾角55°～60°，延展长度145m。该断层同时切割了4、5、9煤层。
10）DF10正断层：位于首采区中部，断层走向NNW，倾向SWW，落差0～8m，倾角60°，延展长度170m。该断层同时切割了4、5、9煤层。
11）DF11逆断层：位于首采区中部，断层走向NNE，倾向NWW，落差0～5m，倾角50°，延展长度95m。该断层同时切割了4、5、9煤层。
12）DF12逆断层：位于首采区中部，断层走向NW，倾向NE，落差0～5m，倾角50°，延展长度125m。该断层同时切割了4、5、9煤层。
13）DF13正断层：位于首采区中部，断层走向NE，倾向NW，落差0～11m，倾角55°～65°，延展长度250m。
14）DF14逆断层：位于首采区中部，断层走向NE，倾向NW，落差0～8m，倾角45°，延展长度200m。该断层同时切割了4、5、9、13煤层。
15）DF15逆断层：位于首采区中部，断层走向NE，倾向SE，落差0～6m，倾角55°，延展长度110m。该断层同时切割了4、5、9煤层。
16）DF16正断层：位于首采区中部，断层走向NNW～NE，倾向NEE～SE，落差0～11m，倾角50°～60°，延展长度360m。该断层同时切割了4、5、9煤层。
17）DF17断层：逆断层，位于首采区中部，属新发现的断层，断层走向NW，倾向NE，落差0～6m，倾角55°～60°，延展长度145m。该断层同时切割了4煤层、5煤层、9煤层、13煤层。
18）DF18正断层：位于首采区中部，断层走向E-W转NE，倾向N至NW，落差0～7m，倾角50°～60°，延展长度195m。该断层同时切割了4、5、9煤层。
19）DF19正断层：位于首采区中部，断层走向NW，倾向NE，落差0～8m，倾角55°，延展长度255m。该断层同时切割了4、5、9煤层。
20）DF20正断层：位于首采区北东部，断层走向NW，倾向NE，落差0～20m，倾角55°～60°，延展长度460m。
21）DF21正断层：位于首采区北部，断层走向NE，倾向NW，落差0～7m，倾角60°，延展长度200m。该断层切割了13煤层。
22）DF22正断层：位于首采区中部，断层走向NE，倾向NW，落差0～6m，倾角55°，延展长度150m。该断层切割了13煤层。
23）DF23正断层：位于首采区中部，断层走向NW，倾向SW，落差0～9m，倾角60°，延展长度130m。该断层切割了13煤层，同时断层与F4断层相交。
表1-2-3 三维地震发现断层特征一览表
断层
编号
位 置
长度
（m）
断层
性质
产 状
落差
（m）
可靠程度
走向
倾向
倾角
DF1
东南缘
440
正
NE-EW
NW、N
60-65
13
较可靠
GF2
南缘
230
逆
S-N
W
50-55
7
可靠
DF3
南缘
290
正
NE
NW
55-65
15
可靠
DF4
西南
80
正
NE
NW
55
4
较可靠
DF5
中南
110
正
NW
SW
55
5
较差
DF6
中南
180
正
NEE
NNW
55
4
较可靠
DF7
中南
210
正
NE
SE
60-65
9
可靠
DF8
中南
230
正
NW
SE
60-65
12
较可靠
DF9
中部
145
正
NW
SE
55-60
8
较差
DF10
中部
170
正
NNW
SWW
60
8
较差
DF11
中部
95
逆
NNE
NWW
50
5
较可靠
DF12
中部
125
逆
NW
NE
50
5
较差
DF13
中部
250
正
NE
NW
55-65
11
可靠
DF14
中部
200
逆
NE
NW
45
8
可靠
DF15
中部
110
逆
NE
SE
55
6
较可靠
DF16
中部
360
正
NNW-NE
NEE-SE
50-60
11
较差
DF17
中部
145
逆
NW
NE
55-60
6
较可靠
DF18
中部
195
正
N
NNW
50-60
7
较可靠
DF19
中部
255
正
NW
NE
55
8
较差
DF20
北部
460
正
NW
NE
55-60
20
较可靠
DF21
北部
200
正
NE
NW
60
7
较可靠
DF22
中部
150
正
NE
NW
55
6
较可靠
DF23
中部
130
正
NW
SW
60
9
较差
3）构造规律及对煤层的影响
断层影响：F4断层发育在含煤地层顶部，在1勘探线以西，至5勘探线以东逐渐消失，断层落差变化大，断层倾角60°左右，F3为F4分支断层，落差20m～40m，倾角60°左右，F1为F2区域大断裂派生断层。本区的断层对煤有一定的破坏作用，根据现场揭露的实际情况来看，断层对煤层的影响较大。
褶曲影响：井田内发育次一级向、背斜，本区地层与构造形态空间展布一致，大体呈NE-SW向展布，控制煤层赋存的空间展布。
总体来看，本区断层以正断层为主，断层走向为北东向，与主要褶曲构造轴线方向基本一致，且主要分布于井田浅部，对煤层整体赋存破坏性较小。施工的12个钻孔有4个孔见断层，占30%，断层是对煤层起破坏作用的主要影响因素。区内构造复杂类型为中等。
综上所述，区内地质构造复杂程度为中等。
3.2煤层
1、含煤性
XX煤矿主要含煤地层为二叠系上统龙潭组，龙潭组含煤地层系海陆交互相含煤建造，主要由碎屑岩、灰岩及煤层组成，平均厚度133.63m，含煤20层左右，有编号的煤层7层即：4、5、9、12、13、14、15号煤层，可采煤层4层即4、5、9、13号煤层，含煤平均总厚10.50～15.24m，平均12.24m，含煤系数约9.6%，含可采煤层总厚6.45m，可采含煤系数5.0%。其中B3以上含煤地层平均厚度63.18m，含煤层平均总厚6.99m，含煤率11%，含可采煤层总厚5.4m，可采含煤率8.5%。
2、可采煤层
矿区内有4、5、9、13共4层可采煤层，各煤层主要特征由上至下分述如下：
（1）4号煤层：位于龙潭组上部，上距龙潭组顶界平均27.10m，上距标二（B2）平均2.72m。厚度0.27～3.36m，平均1.77m，煤层厚度变化大，2勘探线以东深部不可采。煤层结构较简单，含夹石0～2层，一般0～1层，夹石厚0.14～0.67m，岩性为泥岩或炭质泥岩，属大部可采、稳定煤层。直接顶主要为泥岩，其次为粉砂质泥岩及粉砂岩。煤层间接顶板为灰色泥质灰岩（标二），盛产动物化石，其间夹0.6～2m左右的泥岩或粉砂质泥岩。煤层直接底板为泥岩，含植物根部化石，其下为粉砂岩和泥质粉砂岩。
（2）5号煤层：位于龙潭组上部，上距4号煤层平均13.95m，煤层厚0.39~1.30m，平均1.01m，煤层结构简单，含夹石0~1层，多为单一结构，为大部可采煤层，属较稳定煤层。煤层顶板岩性变化较大，为粉砂岩、细砂岩或泥质粉砂岩，一般含植物化石，其直接顶板常为泥岩或粉砂质泥岩，厚0.5～3m。直接底板为泥岩，含植物根部化石，其下为一大套粉砂岩、细砂岩，即9号煤层顶板。
（3）9号煤层：位于龙潭组中部，上距5号煤层平均11.35m，下距标三（B3）约5.5m，厚度0.82m～4.45m，平均2.53m，煤层厚度变化大（南厚北薄），全区可采，属较稳定煤层，煤层结构简单，均为单一结构。煤层顶板为一套粉砂或细砂岩，厚度大，较稳定，它与煤层间常有一层粉砂质泥岩伪顶（厚0～3m），产植物化石。煤层直接底板为泥岩，含植物根部化石，其下为2-3m厚粉砂岩或泥质粉砂岩，间接底板为灰岩（标三）。
（4）13号煤层：位于龙潭组下部，上距9号煤层平均48.42m，下距龙潭组底界平均26.92m。煤厚0.30～1.92m，平均1.14m，煤层厚度变化不大，西部、浅部变薄。为大部可采煤层，属较稳定煤层。煤层结构较简单，夹石1～3层，一般1～2层，单层厚0.03～0.45m，岩性为泥岩或含炭质泥岩。煤层顶板一般为粉砂质泥岩，局部为泥质粉砂岩，含植物化石，局部夹一层泥质灰岩，含动物化石。煤层底板为泥岩或粉砂质泥岩，产植物化石，间接底板（其下2m±）为一层灰岩（标四）。
矿井可采煤层特征详见表1-2-4。采区煤层倾角表表1-2-5。
表1-2-4 可采煤层特征表
煤层
编号
煤层全区厚度
煤层可采厚度(m)
煤层层间距(m)
煤层结构
顶底板岩性
煤层稳定性
可采煤层范围
煤层容重
最小~最大
平均
最小~最大
平均
最小~最大
平均
夹矸
层数
夹矸
厚度(m)
顶板
底板
4
0.47-3.62
2.18(17)
0.27-3.36
1.77(17)
9.2-20.5
13.95
0-2
0-1
0.14-0.67
粉砂质泥岩
泥岩
较稳定
大部
可采
1.74
5
0.39-1.30
1.04(16)
0.39-1.30
1.01(16)

泥质粉砂岩
泥岩
较稳定
大部
可采
1.45
6.0-17.2
11.35
9
0.82-4.45
2.53(17)
0.82-4.45
2.53(17)

粉、细砂岩
泥岩
较稳定
全区
可采
1.50
45.2-54.0
48.42
13
0.87-2.20
1.63(8)
0.30-1.92
1.14(8)
1-3
1-2
0.03-0.45
粉砂质泥岩
泥岩
较稳定
大部
可采
1.45

表1-2-5 采区煤层倾角表
序
号
采区
名称
资源/储量（kt）
主采
煤层
煤层倾角
（°）
采区尺寸
备注
走向长度
（km）
倾斜长度
（km）
面积（km2）
1
一采区
12571
4、5、9
14～19
1.80
0.70
1.30

2
二采区
16863
5、9
7～14
1.0～2.36
1.1～1.5
2.89

3
三采区
5844
4、5、9
10～14
0.81
0.67
0.57

4
四采区
8722
5、9
6～8
1.97
0.57
1.23

3.3煤质特征
1、物理性质及煤质特征
（1） 颜色与光泽：灰黑色，粉粒状和碎块状为主，结构以细条带至线理状为主，中至细条带状次之，贝壳状、参差状断口，似金属光泽。
（2） 煤岩类型：主要煤岩类型以半暗—半亮型为主，少量光亮型。
（3） 视密度：视密度与灰分成正比关系，视密度一般在1.45～1.74之间。各煤层的视密度见表1-2-6。
（4) 煤种：煤质牌号单一，为低～中灰、中～高硫、高发热量无烟煤无烟煤。
表1-2-6 煤层视密度汇总表 单位（t/m3）
煤层编号
4
5
9
13
视密度
1.74
1.45
1.50
1.45
2、化学性质
根据《核实报告》中提供的各煤层的化学性质：
（1）4煤层：水分（Wf %）：原煤0.80～2.69%，平均1.30%；灰分（Ag %）：原煤15.77～34.88%，平均22.94%，属中灰分煤；挥发分（Vr %）：原煤8.68～12.16%，平均9.77%；硫分（SgQ%）：原煤2.05～6.21%，平均3.54%，属高硫煤；发热量(Qrdw MJ/kg)：原煤20.98～30.10 MJ/kg，平均26.57 MJ/kg，属高热值煤。
（2）5煤层：水分（Wf %）：原煤0.61～2.88%，平均1.47%；灰分（Ag %）：原煤12.65～27.70%，平均17.88%，属中灰分煤；挥发分（Vr %）：原煤8.11～11.08%，平均9.17%；硫分（SgQ%）：原煤1.19～5.09%，平均2.80%，属中高硫煤；发热量(Qrdw MJ/kg)：原煤25.39～31.41 MJ/kg，平均29.00 MJ/kg，属高热值煤。
（3）9煤层：水分（Wf %）：原煤0.51～2.48%，平均1.54%；灰分（Ag %）：原煤19.75～23.10，平均16.18%，属中
