牵引变电所接地防雷系统的设计.doc

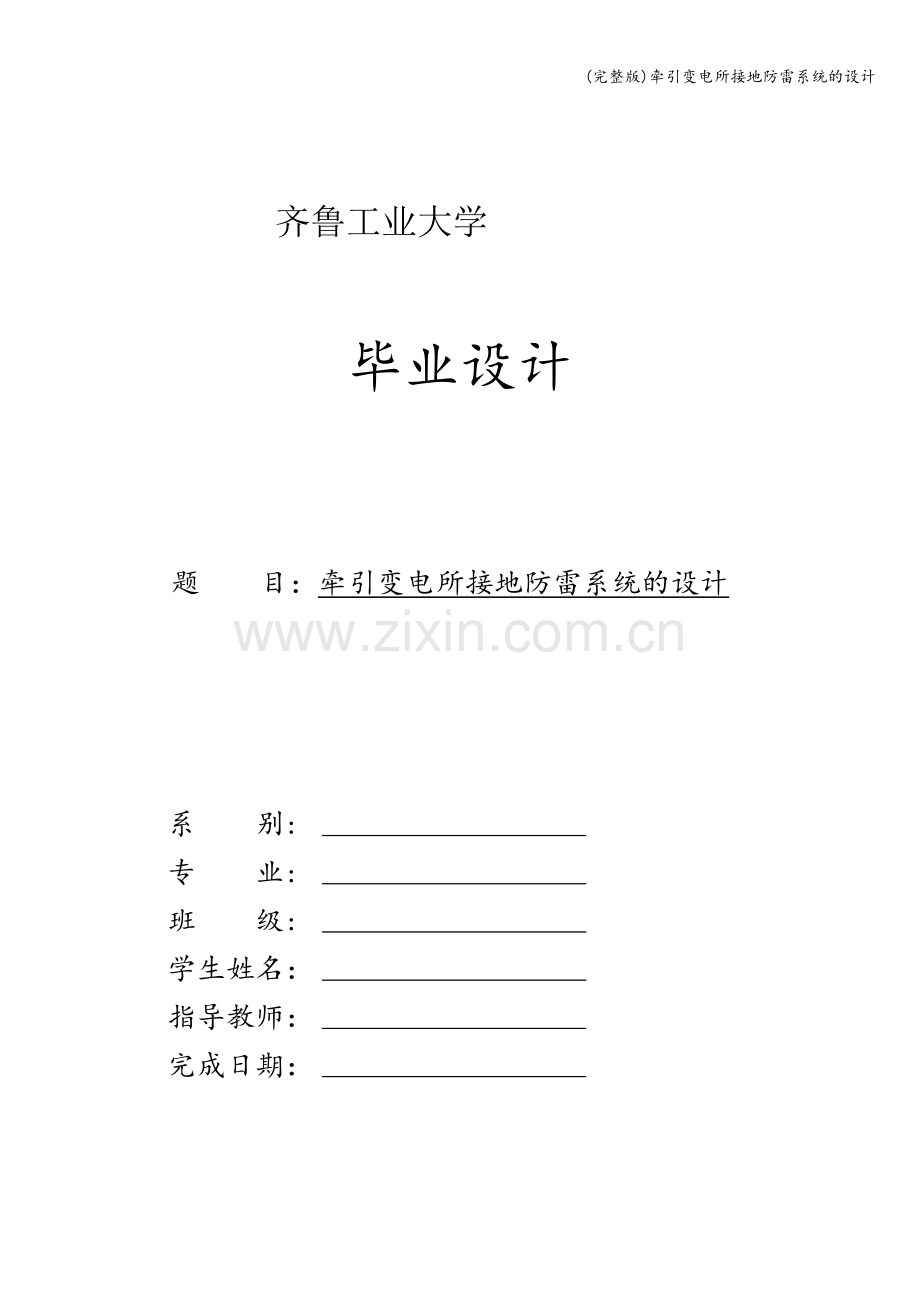

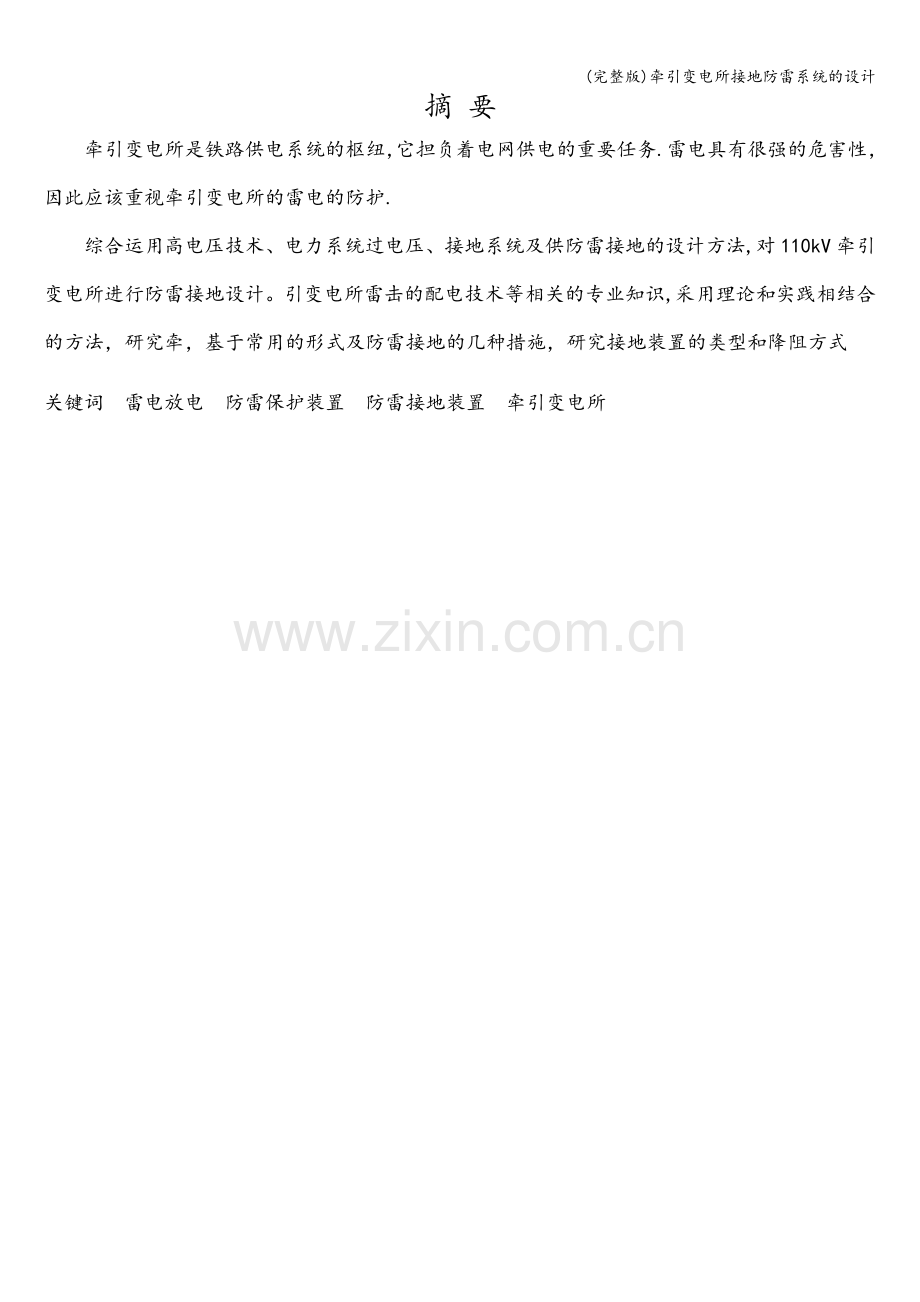

(完整版)牵引变电所接地防雷系统的设计 齐鲁工业大学毕业设计题 目：牵引变电所接地防雷系统的设计系 别:专 业: 班 级: 学生姓名： 指导教师： 完成日期：摘 要牵引变电所是铁路供电系统的枢纽，它担负着电网供电的重要任务.雷电具有很强的危害性，因此应该重视牵引变电所的雷电的防护.综合运用高电压技术、电力系统过电压、接地系统及供防雷接地的设计方法,对110kV牵引变电所进行防雷接地设计。引变电所雷击的配电技术等相关的专业知识,采用理论和实践相结合的方法，研究牵，基于常用的形式及防雷接地的几种措施，研究接地装置的类型和降阻方式关键词 雷电放电 防雷保护装置 防雷接地装置 牵引变电所目 录1 绪论22 雷12。1 雷电12.1。1 雷电的发生机理12.1.2雷电放电12。1。3雷电放电的过程32.1。4雷电放电的基本形式52。1。5雷电放电的选择性62.1。6我国雷电活动分布的规律72.1.7雷电的危害72。1。8雷电的防护措施92。2雷电参数142.2。1雷电放电的计数模型及等值电路142.2.2雷电流163 防雷保护装置203.1避雷针203。1.1避雷针保护原理及组成203.1.2避雷针的保护范围213。2避雷线233。2.1避雷线保护范围233.3变配电所装设避雷针和避雷线的有关规定253.3.1避雷针的有关规定253.3.2避雷线的有关规定263.4避雷器263。4。避雷器的保护原理及要求263。4。2避雷器的伏秒特性273。4。3避雷器的分类274 防雷接地装置324。1接地装置的概述324。1.1 接地装置组成324。1。2接地电阻和流散电阻334。1.3对地电压、接触电压和跨步电压344。2接地装置的分类344。2。1工作接地354。2.2保护接地354.2。3 防雷接地（如图45所示）354.3工程实用的接地装置364。3。1输电线路的防雷接地364.3.2发电厂和变电站的接地364。4接地电阻的计算和降阻方法374。4.1接地电阻的计算374。4。2接地电阻的降阻方法375 110kV牵引变电所防雷保护和接地设计395。1过电压的基本概念及分类395.1。1过电压的定义395.1.2过电压的分类395。2牵引变电所容易遭受雷击的地方415。2。1直击雷的保护415.2。2雷电侵入波保护415.3牵引变电所输电线路的防雷保护425。3。1输电线路的感应雷过电压425。3。2输电线路的直击雷过电压和耐雷水平425.3。3输电线路的雷击跳闸率425.4牵引变电所的防雷保护435。4。1牵引变电所直击雷过电压的防护435。4。2牵引变电所侵入波过电压的防护445。4.3牵引变电所内变压器的防护455.5牵引变电所内部防雷接线图455.6牵引变电所防雷接地装置主视图45结 论46致 谢47参 考 文 献48附录491 绪论 电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力,其发展水平是反映国家经济发展水平的重要标志。变电所是电力系统重要组成部分，是联系发电厂和电力用户的中间环节，因此，它是防雷的重要保护部位。雷电具有很强的危害性，因此应该重视牵引变电所雷电的防护.如果变电所发生雷击事故,将造成大面积的停电,给社会生产和人民生活带来不便,影响了国民经济的发展。变电所是电力系统防雷的重要保护对象，如果发生雷击事故,将造成大面积的停电，严重影响社会生产和人民生活。所以变电所的防雷措施必须十分可靠。本设计第一节主要讲了雷电的形成,雷电对变电所的危害，变电所遭受雷击的基本形式（1）雷电直接击中变电所设备上,这种雷击称为“直击雷”（2）雷电对变电所设备、线路或其他物体产生静电感应或电磁感应而引起的，这种雷击又称“感应雷”或“闪电感应”（3）架空线路遭受直接雷击或间接雷击而引起的过电压波，沿线路侵入变电所或其他建筑物，这种雷击又称为“雷电波侵入”或“闪电感应”。以及牵引变电所防雷击的一些措施例如:(1）310kV变电所的典型防雷 在每路进线端和每段母线上，均装有阀型避雷器。如果进线是有一段引入电缆的架空线路，则在架空线路终端的电缆头处装设阀型避雷器或管型避雷器，其接地端与电缆头外壳相连后接地。避雷器的接地端应与变压器低压侧中性点及金属外壳等连接在一起接地。（2）35110kV变电所防雷 在变电所进线段12km的杆塔上架设避雷线.在木杆或木横担的钢筋混凝土杆线路进线段的首端，装设一组管型避雷器Fl变电所的进线隔离开关或断路器，在雷雨季节可能处于开路状态，而线路侧又带电时,则必须在靠近隔离开关或断路器QFl处装设一组管型避雷器F2变电所母线上，装设阀型（或氧化锌）避雷器F3。如为母线分段的两路进线时，则每路进线和每段母线均应按这种标准方案施设保护。第二节 主要讲了防雷保护装置如：避雷针、避雷线的保护原理及保护范围；避雷器的组成及典型的几种避雷器等。第三节主要讲了牵引变电所的防雷接地装置电力系统中各电气设备的接地按其不同的作用可分为工作接地、保护接地和防雷接地。（1)保护接地：将电气设备在正常情况下不带电的金属部分与大地连接.高压设备要求的保护接地电阻一般为（110）。（2)防雷接地：专门传导雷电流的工作接地。防雷接地主要由过电压保护的需要决定，一般为430。(3)工作接地：将电力系统的某一点与大地连接。这种接地可分为直接接地或经特殊装置接地。工作接地的接地电阻一般为（0.55）。最后一节则讲了110kV牵引变电所防雷保护和接地设计.主要包括过电压的一些概念，以及牵引变电所过电压的防护等知识.（1）牵引变电所直击雷过电压的防护 对于直击雷必须装设避雷针或避雷线对直击雷进行保护。牵引变电所的直击雷防护设计内容主要是选择避雷针的支数、高度、装设位置、验算它们的保护范围、应有的接地电阻、防雷接地装置设计等。（2）牵引变电所侵入波过电压的防护 其主要防护措施是在牵引变电所内装设阀型避雷器或氧化锌避雷器以限制入侵雷电波的幅值.基于常用的防雷接地的设计方法，对110kv牵引变电所进行了详细的防雷接地设计.设计中，结合当地现状，综合考虑了气候、地形、环境等多种因素,给出了较好的防雷接地保护方案.通过对牵引变电所的防雷接地设计，全面剖析了电力系统中如何让提高牵引变电所的防雷水平，从而有效地降低牵引变电所的雷击事故，减少雷电对电网安全运行的影响。2 雷2.1 雷电2。1。1 雷电的发生机理雷电是一种自然现象。主要是天空中的饱和水蒸汽，由于上升气流的作用而使水滴分裂，水滴分裂过程的同时，微细水滴带有不同的电荷，使带正（或负）电荷的水滴上升，带电荷的小水滴漂浮在空中，就形成雷云。雷云中的电荷一般不是在云中均匀分布的,而是集中在几个带电的中心。雷云越集越多，也就是电荷越积越多，到达一定程度后，足以击穿与大地或地面上的建筑物与电气设备之间的空气时，就会发生强烈的放电，同时发出强烈的电光和巨响.随着雷云的发展和运动,一旦空间电场强度超过大气游离放电的临界电场强度(大气中约为30kV/cm，有水滴存在时约为10kV/cm）时，就会发生云间或对大地的火花放电.雷电放电包括雷云对大地，雷云对雷云和雷云内部的放电现象.大多数雷云放电都是在雷云与雷云之间进行的，只有少数是对地进行的。在防雷工程中，主要关心的是雷云对大地的放电。雷云对大地放电虽然只占少数，但它是造成雷害事故的主要因素.2.1。2雷电放电雷电放电是由带电荷的雷云引起的放电现象.一般认为雷云是在某种大气和大地条件下，由强大的潮湿的热气流不断上升进入稀薄的大气层冷凝的结果。强烈的上升气流穿过云层,水滴被撞分裂带电。轻微的水沫带负电，被风吹得较高,形成大块的带负电的雷云；大滴水珠带正电,凝聚成雨下降，或悬浮在云中，形成一些带正电的区域.雷云的底部大多数是带负电，它在地面上会感应出大量的正电荷。这样，在带有大量不同极性或不同数量电荷的雷云之间，或者雷云和大地之间就形成了强大的电场，其电位差可达几兆伏甚至几十兆伏。随着雷云的发展和运动，一旦空间电场强度超过大气游离放电的临界电场强度时，就会发生雷云之间或雷云对地的放电.直接击向地面的放电通常是从负电荷中心的边缘开始,故90%左右是负极性的雷。大多数雷电放电发生在雷云之间，对地面上的设备和建筑没有什么直接影响。雷云对地的放电虽占少数，但危害是十分严重的，是造成雷电事故的主要因素.要避免产生雷电事故，就必须对雷电的放电过程、活动规律和雷电参数加以研究.2.1.3雷电放电的过程雷电放电过程可分为先导放电、主放电和余辉放电三个主要阶段.(1)先导放电雷云下部大部分带负电荷，故绝大多数的雷击是负极性的。 雷云中的电荷一般是集中在几个带电中心。测量数据表明,雷云的上部带正电荷，下部带负电荷。直接击向地面的放电通常从负电荷中心的边缘开始。雷云带有大量电荷，由于静电感应作用，在雷云下方的地面或地面上的物体将感应聚集与雷云极性相反的电荷，雷云与大地间就形成了电场.当雷云附近的电场强度达到足以使空气游离的强度(约2530kv/cm）时，就发展局部放电.当某一段空气游离后，这段空气就由原来的绝缘状态变为导电性的通道，称为先导放电通道。若最大场强方向是对地的，放电就从云中带电中心向地面发展,形成下行雷。先导通道是分级向下发展的，每级先导发展的速度相当高,但每发展到一定的长度(约25m50m）就有一个（3090）s的间歇。所以它的平匀发展速度较慢(相对于主放电而言），约为（18）m/s，出现的电流不大.先导放电的不连续性，称为分级先导,历时约0.0050。01s。 在先导通道发展的初始阶段,其发展方向受到一些偶然因素的影响并不固定。但当它发展到距地面一定高度时（这个高度称为定向高度），先导通道会向地面上某个电场强度较强的方向发展，这说明先导通道的发展具有“定向性，或者说雷击有“选择性”。（2）主放电当先导接近地面时,地面上一些高耸的突出物体周围电场强度达到空气游离所需的场强，会出现向上的迎面先导,当先导通道的头部与迎面先导上的异号感应电荷或与地面之间的距离很小时，剩余空气间隙中的电场强度达到极高的数值，造成空气间隙强烈地游离,最后形成高导电通道，将先导头部与大地短接，这就是主放电阶段的开始。 由于其电离程度比先导通道强烈的多，电荷密度很大,故通道具有很高的导电性。主放电的发展速度很高，约为（2107 1.5108）m/s,所以出现极大的脉冲电流，并产生强烈的光和热使空气急剧膨胀震动，出现闪电和雷鸣。主放电的过程极短,只有50100s，它是沿着负的下行先导通道，由下而上逆向发展，故又称“回击”，其速度高达2.0亿1.5亿m/s。（3）余辉放电主放电完成后,云中的剩余电荷沿着主放电通道继续流向大地，形成余辉放电，电流不大，约为10A,持续时间较长（0。030。05s）。由于云中同时可能存在几个带电中心，所以雷电放电往往是重复的，一般重复23次。雷云中的电荷分布是不均匀的,往往形成多个电荷密集中心，所以第一个电荷中心完成上述放电过程后，可能引起第二个、第三个甚至多个的中心向第一个中心放电，并沿原先的通道到达大地，因此雷电可能是多重性的。第二次及以后的主放电电流一般较小，不超过30kA.如图2-1所示。 图21 雷电放电的发展过程 (a)放电过程示意图 （b）放电电流波形2.1.4雷电放电的基本形式(1）云对地放电雷云对大地放电虽然占少数，但它是造成雷害事故的主要因素。当云层对地较低、或地面有高耸的尖端突起物时，雷云对地之间就会形成较高的场强，当场强达到一定的值时,雷云就会向地面发展向下的先导，当先导到达地面，或与大地迎面先导会合时，就开始主放电阶段。在主放电中雷云与大地之间所聚集的大量电荷通过狭小的电离通道发生猛烈的电荷中和，放出能量,产生强烈的声和光，即电闪、雷鸣。在雷击点,有巨大的电流流过。大多数雷电流的峰值有几十千安，也有少数达到上百千安。由于雷击是在极短的时间内释放较大的能量，因而会造成极大地破坏作用.雷云对地的放电通常包含若干次重复的放电过程，每次放电一般都由先导放电、主放电和余光放电三个主要阶段组成。第一次从雷云向大地发展的先导不是连续向下发展的，而是逐级向下推进的，其平均发展速度较慢，相应的电流也较小(数十至数百安）。先导通道导电性能良好，因此带有与雷云同极性的多余电荷。雷云与先导在地面上感应出异号电荷。当先导接近地面时，会从地面较突出的部分发出向上的迎面先导。当迎面先导与下行先导相遇时便开始主放电过程，出现极大的电流（数十至数百千安)，并伴随着雷鸣和闪光.主放电存在的时间极短，约50100us，速度要比先导的发展速度快得多。主放电过程是逆着负先导的通道由下向上发展的，主放电到达云端时主放电过程就结束了,然后云中的残余电荷经过主放电通道继续流向大地，称为余光放电。余光放电对应的电流不大（约数百安），但持续的时间却较长（0。030。15s）。（2）云对云放电当带不同电荷的云团相遇时，就会发生云对云的放电，云对云的放电其实是最主要的雷电活动型式。云对云放电对人类活动的影响要比云对地放电小得多，不会产生直击雷，直接造成人身伤亡和建筑物损毁事故。但云对云放电会在线路和网络上产生感应雷过电压,过电压的大小视雷电活动强弱和放电雷云离地面的高低而定。感应雷电压幅值与雷云对地放电时的电流大小、雷击点与线路间相对位置、雷击点周围环境(如土壤电阻率）、遭受感应雷击的线路的长度、线路埋设位置、设备接地装置的电阻等诸多因素有关系。一般来讲，云对云放电越强烈，参与放电的云层离地面越低,所产生的感应雷过电压就愈高，反之则愈弱。感应雷的产生可由“静电感应”的效应产生，也可由“电磁感应”的效应产生，但大部分的情况是由这两种效应的综合作用而成。（3）云内放电当带电云团的内部，带异号电荷中心之间的电场强度达到空气间隙的击穿值时会发生云内放电,云内放电的强度一般都不会特高,属于最弱的一种雷电活动型式,对人类活动几乎没有什么影响，因而也很少受到人们的关注。2.1.5雷电放电的选择性在同一区域内雷击分布不均匀的现象称为“雷电放电的选择性”。雷击虽是小概率事件，但它的发生仍有一定的规律可循.雷电活动在一定的区域内，特别是云对地放电会受地形、地势和季风的影响有一定的规律，掌握这些规律对防雷具有重要意义。（1）雷击与地形、地势的关系 对于山区来说,雷电活动受地形、地势的影响较为明显,因为山区雷云的活动主要受季风的影响，而季风又受山势及地形的影响，比如两侧有高山、碍口，那么雷云就会随着季风的作用从山谷或碍口穿越，这时如果附近有突出物，就会引起雷云对地放电,位于这些地段的线路或设施要么合理避让，要么采取特别的防雷措施。（2)雷击与地质的关系 从现场资料分析可知：如果地面土壤分布不均匀，则在土壤电阻率特别小的地区,雷击的概率较大，这是由于静电感应的作用，在雷电先导放电阶段，地中的感应电流沿着电阻率较小的路径流通，使地面电阻率较小的区域被感应而积累了大量与雷云相反的电荷， 而雷电自然就朝着电阻率较小的地区发展.这就是为什么山区地下有金属矿的地方遭雷击概率大，河流附近雷击概率大的原因。（3)雷击与地面设施的关系 当雷云运动到离地面较近的低空时，雷云与地面之间的电场受地面设施的影响而发生畸变,有时在突出的物体上由于电场强度增大，还会发生向上的迎面先导，雷电放电自然就容易在雷云与地面设施之间发生。这就是为什么高塔和高耸的建筑物容易遭受雷击的根本原因。2.1.6我国雷电活动分布的规律我们国家幅原辽阔，从位于亚热带的海南到位于寒带的莫河距离几千公里，从东边沿海地区西到云贵高原，降雨量和雷电活动相差很大,但总的来说则有如下规律：（1） 南方的雷电活动多于北方，从南到北逐渐减少，海南地区的雷电日高达180多个,而西北新疆地区雷电日则少于20。（2）沿海多于内地,在其他条件相同时,沿海地区的雷电活动明显高于内地.如浙江、福建沿海的雷电活动明显高于同一纬度的内陆地区。（3）山区高于平原，位于同一地区的山区雷电活动明显高于平原地区。（4）东部高于西部，特别是东北地区的雷电活动明显高于处于同一纬度的西北地区,这主要是受东北降雨量明显高于西北地区的原因，也就是说雷电活动和降雨量基本上是一致的。（5）在同一地区会受地形、地势、地质和小气候的影响差异较大，因而在防雷措施上也要因地制宜，制订针对性的防雷措施。2。1。7雷电的危害雷电具有很大的破坏性，能够摧毁房屋,劈裂树木伤害人畜，损坏电气设备和电力线路。雷击放电所出现的各种效应有以下几种:（1）电效应。在雷电放电时，能产生高达数万伏的冲击电压,足以烧毁电力系统的发电机、变压器、断路器等电气设备或将输电线路绝缘击穿而发生短路，导致可燃、易燃易爆物品着火和爆炸。（2)热效应.当几十至几千安的强大雷电流通过导体时，在极短时间内转换出大量的热能。雷击点的发热能量为5002000J，这一能量可熔化50200mm3的钢,故在雷电通道中产生的高温，往往会酿成火灾。（3)机械效应。由于雷电的热效应，还将使雷电通道中木材纤维缝隙和其它结构中间的缝隙里的空气剧烈膨胀，同时使水分及其它物质分解为气体.因而在被雷击物体内部出现强大的机械压力，致使被击物体遭受严重破坏或造成爆炸。(4）静电感应。当金属物处于雷云和大地电场中时,金属物上会生出大量的电荷.雷云放电后,云和大地间的电场虽然消失，但金属物上所感应积聚的电荷却来不及逸散，因而产生很高的对地电压（即静电感应电压）.静电感应电压往往高达几万伏，可以击穿数十厘米的空气间隙，发生火花放电，因此，对于存放可燃性物品及易燃、易爆物品的仓库是很危险的。（5）电磁感应。雷电具有很高的电压和很大的电流,同时又是在极短暂的时间内发生的。因此在它周围的空间里,将产生强大的交变磁场，不仅会使处在这一电磁场的导体感应出较大的电动势,并且还会在构成闭合回路的金属物中感应电流，这时如果回路中有的地方接触电阻较大，就会局部发热或发生火花放电，这对于存放易燃、易爆物品的建筑物是非常危险的.(6）雷电对电力系统的危害 随着高层建筑的不断涌现和电力系统的不断发展，雷电灾害也日益成为人们日常生活中的重要危害之一,每年夏季，全国各电力系 都会发生雷击自然灾害事故，造成电力系统中断,、建筑物被毁、危机人的生命和安全，雷击造成的经济损失近10亿元，已成为危害程度仅次于暴雨洪涝、气象地质灾害的第三大气象灾害。（7)雷电对人的危害 雷雨多发季节，雷电造成的灾害除经济损失外，还可造成人身伤害以致威胁到人的生命安全。 人是导电体,若被雷电直接击中头部，并且通过躯体传到地面，可以使心脏和神经麻痹，心脏可能停止跳动，或者发生室颤，就是心跳极不规则,心脏不能有效地射血，被击者无脉搏、无血压；脑神经受损可直接抑制心跳和呼吸中枢，使人几分钟内死亡。雷电对人伤害的四种形式：直接雷击：在雷电现象发生时，闪电直接袭击到人体，因为人是一个很好的导体,高达几万到十几万安培的雷电电流，由人的头顶部一直通过人体到两脚，流入到大地.人因此而遭到雷击，受到雷电的击伤，严重的甚至死亡。接触电压:当雷电电流通过高大的物体，如高的建筑物、树木、金属构筑物等泄放下来时，强大的雷电电流，会在高大导体上产生高达几万到几十万伏的电压.人不小心触摸到这些物体时,受到这种触摸电压的袭击，发生触电事故。旁侧闪击：当雷电击中一个物体时，强大的雷电电流,通过物体泄放到大地。一般情况下，电流是最容易通过电阻小的通道穿流的。人体的电阻很小,如果人就在这雷击中的物体附近，雷电电流就会在人头顶高度附近，将空气击穿，再经过人体泄放下来。使人遭受袭击.跨步电压：当雷电从云中泄放到大地时，就会产生一个电位场。电位的分布是越靠近地面雷击点的地方电位越高；远离雷击点的电位就低.如果在雷击时，人的两脚站的地点电位不同，这种电位差在人的两脚间就产生电压，也就有电流通过人的下肢.两腿之间的距离越大,跨步电压也就越大。2。1。8雷电的防护措施（1） 建筑物的防雷根据GB5005794规定，第一类防雷建筑物和第二类防雷建筑物中有爆炸危险的场所，应有防直击雷、防感应雷和防雷电波侵入的措施。第二类防雷建筑物除有爆炸危险者外及第三类防雷建筑物,应有防直击雷和防雷电波侵入的措施。建筑物屋顶的易受雷击部位，应装设避雷针或避雷带（网）进行直击雷防护。如图22所示图2-2 建筑物受雷击部位 易受雷击的部位 雷击率最高部位 不易受雷击的屋脊或房檐图为建筑物易受雷击的部位：（a)平屋面 (b)坡度不大于1/10的屋面 （c)坡度大于1/10且小于1/2的屋面（d）坡度不小于1/2的屋面建筑物防雷工程是一个系 图23建筑物的综合防雷系统 统工程,必须将外部防雷措施和内部防雷措施作为整体综合考虑.如图2-3所示建筑物的综合防雷系统。 （2)架空线输电线路的防雷110kV以上的架空线路一般沿全线装设避雷线。如图2-4所示。 图2-4 110kV输电线路防雷示意图35kV架空线路一般只在进出变电所的一段线路上装设避雷线。310kV架空线路的防雷措施利用三角形排列的顶线兼作防雷保护线。在全线绝缘比较薄弱的杆塔,装设管型避雷器或保护间隙。架空线路上的柱上断路器和负荷开关，应装设阀型避雷器保护。同级线路相互交叉或与较低电压线路、通信线路交叉时，交叉档两端的铁塔均应接地.低压（380/220V）架空线路防雷措施多雷地区,当变压器采用Y/Yo或Y/Y接线时，宜在低压侧装设一组阀型避雷器或保护间隙。当变压器低压侧中性点不接地时,应在其中性点装设击穿保险器。对于重要用户，宜在低压线路进入室内前50米处安装一组低压避雷器,进入室内后再装一组低压避雷器.对于一般用户，可在低压进线第一支持物处装设一组低压避雷器或击穿保险器,亦可将接户线的绝缘子铁脚接地绝缘子铁脚接地（见图2-5所示）。采用木横担、瓷横担或更高一级的绝缘子，以提高线路的防雷水平。图2-5 低压接户线的绝缘子铁脚接地示意图（3）变配电所的防雷装设避雷针或避雷带（网） 变配电所及其室外配电装置，应装设避雷针以防止直击雷。如无室外配电装置,可于变配电所屋顶装设避雷针或避雷带或避雷网。为了防止雷击时雷电流在接地装置上产生的高电位对被保护的配电装置图26 防直击雷的接地装置对配电装置及其接地装置的安全距离及其接地装置“反击闪络”危及配电装置及有关人员的安全，防直击雷的避雷针的接地装置与配电装置及其接地装置之间应有一定的安全距离。如图26所示防直击雷的接地装置的安全距离。一支独立避雷针及其引下线与配电装置在空气中的水平间距（m)应满足下列两式要求： （21) (2-2)为避雷针的冲击接地电阻(）;h为避雷针检验点的高度（m）,独立避雷针的接地装置与变配电所主接地网在地下的水平间距： （2-3） （24）310kV变电所的典型防雷在每路进线端和每段母线上，均装有阀型避雷器。如果进线是有一段引入电缆的架空线路，则在架空线路终端的电缆头处装设阀型避雷器或管型避雷器，其接地端与电缆头外壳相连后接地.避雷器的接地端应与变压器低压侧中性点及金属外壳等连接在一起接地，如图2-7所示310kV变电所防雷。图2-7 310kV变电所架空线防雷图35110kV变电所防雷在变电所进线段12km的杆塔上架设避雷线。在木杆或木横担的钢筋混凝土杆线路进线段的首端，装设一组管型避雷器Fl变电所的进线隔离开关或断路器，在雷雨季节可能处于开路状态,而线路侧又带电时,则必须在靠近隔离开关或断路器QFl处装设一组管型避雷器F2变电所母线上，装设阀型（或氧化锌）避雷器F3.如为母线分段的两路进线时，则每路进线和每段母线均应按这种标准方案施设保护。对35kV进线而容量不大的变电所，还可根据它的重要性简化防雷保护。例如，容量在1000kVA以下不重要负荷的变电所,可简化为如图所示的防雷接线方式。其中,FZ为阀型避雷器，JX为保护间隙。如图2-8所示：图2-8 35110kV变电所防雷示意图2.2雷电参数2。2。1雷电放电的计数模型及等值电路对地放电的雷云绝大多数是负极性的，随着先导通道向地面发展，在附近地面上产生的正电荷也在增加。当先导通道距地面的间隙足够小时，剩余间隙被击穿,开始主放电过程。主放电产生的正电荷沿先导通道向上运动去中和通道中的负电荷,而产生的负电荷则沿雷击点流入大地,形成极大的主放电电流。研究表明，先导通道具有分布参数的特征,其波阻抗用Z0表示,Z0是沿雷动的电压波与电流波的比值有关规程建议取300400.则雷击大地时的过程可用图2-9来描述。即将先导放电的发展看作是一根均匀分布电荷的长导线自雷云向大地延伸，而将先导头部临近地面时气隙被击穿看做开关突然闭合。设先导通道中电荷的线密度为，主放电速度为若大地为理想导体(土壤电阻率为0），则流经主放电通道的电流(即流入大地的电流)。其极性与雷云的极性相同。雷击地面时的等值电路如图29（c）所示研究表明，先导通道具有分布参数的特征,即：波阻抗 -先导通道中电荷的线密度；主放电速度则可将先导放电的发展看作是一根均匀分布电荷的长导线自雷云向大地延伸,而将先导头部接近地面时气隙被击穿看作是开关突然合闸。当雷击于避雷针、线路杆塔、架空地线或导线等具有分布参数特性的物体时，雷击放电过程可用210图表示.图2-9 雷击大地时的放电过程 图210 雷击物体时的雷电波（a） 先导放电（b）主放电 （a）雷电波的运动（c）计算电流的等值电路 (b)计算的等值电路设被击物的波阻抗为z，则流经被击物体的电流iZ为： （2-5) 即流经被击物体的电流iZ与被击物体的波阻抗Z有关。Z愈大，iZ愈小，反之Z越小则iZ愈大。当Z=0时，流经被击物体的电流被定义为“雷电流”，用i表示。由前述可知i = UL,则上式可改写为： （26）其等值电路图如图211所示： 图211 计算流经被击物体电流的等值电路（a） 电压源等值电路（b）电流源等值电路但实际上被击物的波阻抗不可能为零，当其值小于30时，通过被击物体的电流与其为零时相差不多(）,故雷电流一般指被击物体波阻抗或接地电阻小于30时流经被击物的电流.从实际效果来看，可以将雷击物体看作是一个数值为i/2的电流波沿波阻抗为Z0的通道向被击物体传播的过程。2.2。2雷电流雷电流是一个幅值很大、陡度很高的冲击电流，因为雷电波流经被击物体时的电流与被击物体的波阻抗Z有关,因此，我们把流经被击物体的波阻抗为零时的电流被定义为“雷电流”,用i来表示。从前面根据雷电放电的等值电路，可知流经被击物体的波阻抗为Z时的电流iZ与雷电流i的关系为： （2-7）目前，我国规程建议雷电通道的波阻抗为300400。雷电流为一非周期的冲击波,它与气象、自然等条件有关,是一个随机变量。下面我们介绍它的幅值、极性、波头、陡度、波长及其计算波形.(1)雷电流的幅值雷电流幅值是表示雷电强度的指标。雷电流一般为一非周期冲击波，主放电时的电流很大，但持续时间很短（约为4050S）,其幅值与云层中电荷的多少、气象及自然条件有关,是一个随机变量，只有通过大量实测才能正确估计其概率分布规律。据我国长期进行的大量实测结果，在一般地区,雷电流幅值超过I的概率可用下式计算： （2-8) 式中 I-雷电流幅值，kAP幅值大于I的雷电流出现的概率例如，当雷击时，出现大于88kA的雷电流幅值的概率P约为10。我国除陕南以外的西北地区、内蒙古自治区的部分地区雷电活动较弱,测得雷电流幅值较小，可改用下式计算其出现的概率： （2-9）（2)雷电流的极性雷电的极性是按照从雷云流入大地的电荷极性决定的。据国内外实测结果表明,负极性雷约占7590%。加之负极性的冲击过电压波沿线路传播时衰减小,对设备危害大，故在防雷计算中一般均按照负极性考虑。（3）雷电流的波头（T1）、陡度及波长（T2）根据实测结果，雷电冲击波的波头是在15s的范围内变化，多为2.52.6s；波长在20100s的范围内，多数为50s左右。在防雷计算中，雷电流的波形可采用2.6/50S。 雷电流的幅值I，与雷云中的电荷量及雷电放电通道的阻抗有关.雷电流一般在14S内增大到幅值I。雷电流幅值以前的一段波形称为“波头”.而从幅值I/2的一段波形称为“波尾”.雷电流的幅值和波头时间决定了雷电流的上升陡度。雷电流的陡度对雷击过电压的影响很大，我国采用2。6S的固定波头长度，即幅值较大的雷电流其陡度也较大.所以雷电流波头的平均陡度为： (2-10) 实测结果表明，雷电流的幅值、陡度、波头、波尾虽然每次不同，但都是单极性的脉冲波，电力设备的绝缘强度实验和电力系统的防雷保护设计，要求将雷电流波形等值为典型化、可用公式表达、便于计算的波形.常用的等值波形有三种,如图212（a） 图212 雷电流的等值计算波形 （a）双指数波；（b）斜角平顶波;（c）半余弦波图2-12(a）是标准冲击波，它可表示为。试中I0为某一固定电流值，、是两个常数，t为作用时间。当被击物体的阻抗只是电阻R时，作用在R上的电压波形u于电流波形i相同.双指数波形也用做冲击绝缘强度实验的标准电压波形.我过采用国际电工委员会（IEC)国际标准。图2-12(b）为斜角平顶波,其陡度可由给定的雷电流幅值I和波头时间决定， 在防雷保护计算中，雷电流波头T1采用2.6s，即陡度为a = I / 2。6s。 （211) （2-12）其波前陡度由雷电流峰值 I 和波前时间决定。图2-12(c）为等值半余弦波，雷电流波形的波头部分，接近半弦波，其表达式为: （213） 式中: 为雷电流幅值，kA；为角频率，为波头时间（）。（4）雷暴日及雷暴小时雷暴日:一年中有雷电的天数，在一天内只要听到雷声就算作一个雷暴日。 雷暴小时:在一个小时内只要听到雷声就算作一个雷暴小时。(5） 地面落雷密度表示在一个雷暴日中,每平方公里地面上的平均落雷次数。一般较大的地区,其值也较大。对雷暴日为40的地区，我国标准取=0。07（次/雷暴日km2）。3 防雷保护装置3。1避雷针3.1。1避雷针保护原理及组成雷电过电压的幅值可高达数十万伏、甚至数百万伏，如不采取防护措施，电力设备的绝缘一般是难以耐受的，一般防直击雷最常用的措施是装设避雷针(线）。当雷云的先导通道开始向下伸展时，其发展方向几乎完全不受地面物体的影响，但当先导通道到达某一离地高度,空间电场已受到地面上一些高耸的导电物体的畸变影响，在这些物体的顶部聚集起许多异号电荷而形成局部强场区，甚至可能向上发展迎面先导.由于避雷针（线）一般均高于被保护对象，它们的迎面先导往往开始得最早、发展得最快,从而最先影响下行先导的发展方向，使之击中避雷针（线），并顺利泄入地下，从而使处于它们处于它们周围的较低物体受到屏蔽保护、免遭雷击。避雷针(线）是接地的导电物,它们的作用就是将雷吸引到自己身上并安全地导入地中。因此，避雷针(线）的名称其实并不确切，叫做“引雷针（线)”更为合适。为了使雷电流顺利下泄，必须有良好的导电通道；因此,避雷针（线）的基本组成部分是接闪器（引发雷击的部位）、引下线和接地体。图31 避雷针作用及结构示意图接闪器：是避雷针的最高部分，用来接受雷电放电.引下线：它的主要任务是将接闪器上的雷电流安全导入接地体.使之顺利入地。接地体：它的作用是使雷电流顺利入地，并且减小雷电流通过时产生的压降。避雷针示意图如图3-1所示。在一定高度的避雷针（线)下面，有一个安全区域，在这个区域中物体遭受雷击的概率很小（约0。1%左右）,这个安全区域称为避雷针（线）的保护范围 。避雷针一般用于保护发电厂和变电所。3.1。2避雷针的保护范围(1）单支避雷针单支避雷针的保护范围如图3-2所示。图3-2 单支避雷针的保护范围避雷针和避雷线的保护范围,以它能防护直击雷的空间来表示。GB 5005794建筑物防雷设计规范规定避雷针（线）的保护范围采用IEC推荐的“滚球法”来确定.所谓“滚球法”，就是选择一个半径为hr （滚球半径)的球体，沿需要防护直击雷的部位滚动，如果球体只接触到避雷针(线）或避雷针（线）与地面，而不触及需要保护的部位，则该部位就在避雷针（线)的保护范围之内。设
