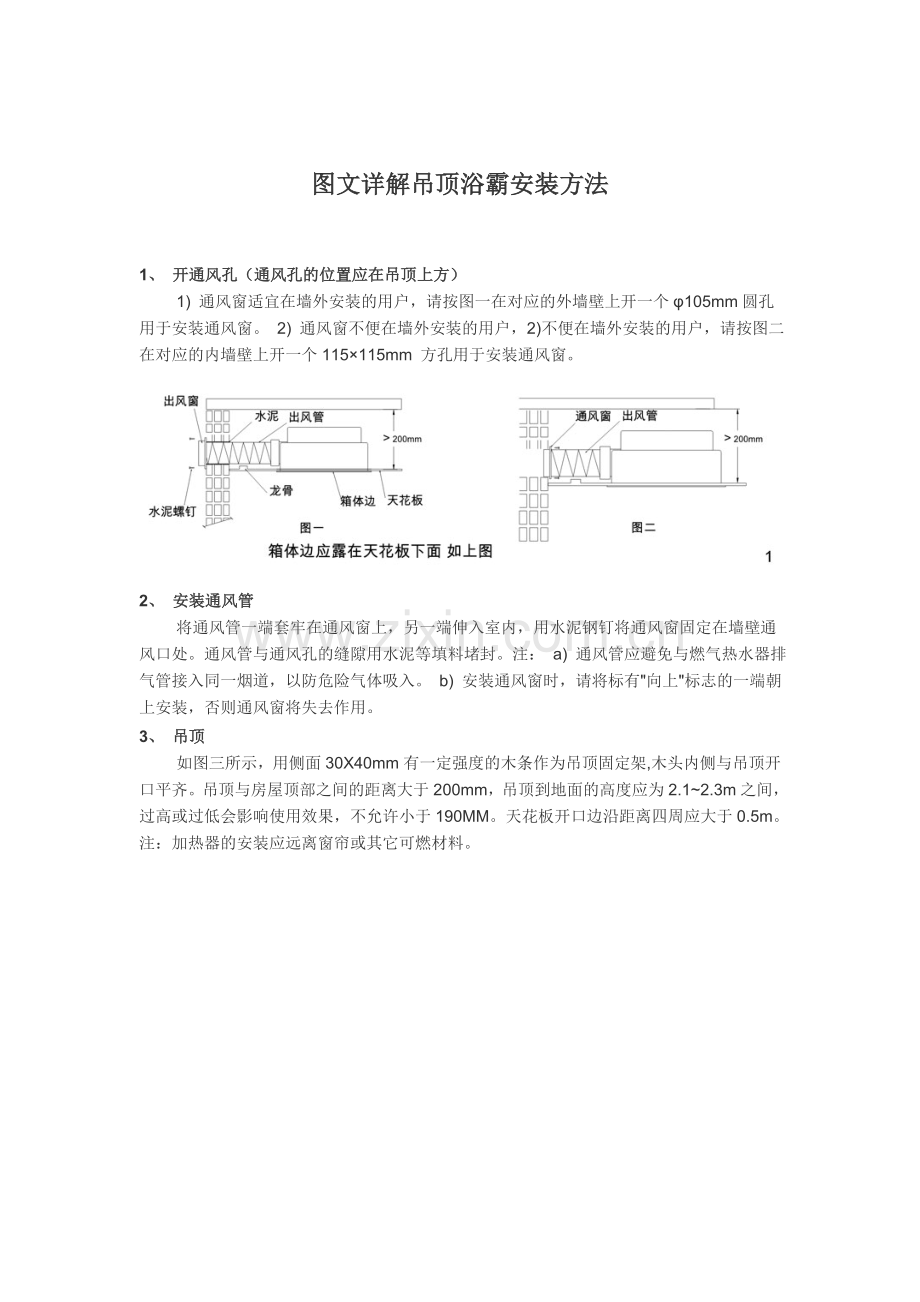

图文详解吊顶浴霸安装方法

1、 开通风孔（通风孔的位置应在吊顶上方）
1) 通风窗适宜在墙外安装的用户，请按图一在对应的外墙壁上开一个φ105mm圆孔用于安装通风窗。 2) 通风窗不便在墙外安装的用户，2)不便在墙外安装的用户，请按图二在对应的内墙壁上开一个115×115mm 方孔用于安装通风窗。

2、 安装通风管
将通风管一端套牢在通风窗上，另一端伸入室内，用水泥钢钉将通风窗固定在墙壁通风口处。通风管与通风孔的缝隙用水泥等填料堵封。注： a) 通风管应避免与燃气热水器排气管接入同一烟道，以防危险气体吸入。 b) 安装通风窗时，请将标有"向上"标志的一端朝上安装，否则通风窗将失去作用。
3、 吊顶
如图三所示，用侧面30X40mm有一定强度的木条作为吊顶固定架,木头内侧与吊顶开口平齐。吊顶与房屋顶部之间的距离大于200mm，吊顶到地面的高度应为2.1~2.3m之间，过高或过低会影响使用效果，不允许小于190MM。天花板开口边沿距离四周应大于0.5m。注：加热器的安装应远离窗帘或其它可燃材料。

4、 安装开关（如图四）
将护套线沿吊顶固定到侧墙,确定好开关位置,按电气图接好导线。（开关的安装位置,在浴缸内或淋浴区的人不能触及到）。

5、 拆面板及灯泡（如图五）
将取暖泡及照明泡从灯座旋出。（若取暖灯泡较紧,可用湿布沾湿用于固定取暖泡的硅胶垫，避免将水溅入主机内）。取下拉簧后，拿去面板（取拉簧时请注意别伤着手）。
6、 接线及通风管的连接（如图五）
按电气原理图（图六）将护套线与主机上的接线端子相连接；将伸入室内的通风管一端与主机上的排风罩口相连接。
7、 主机的安装（如图五）
将多余的护套线塞入吊顶内，拉直通风管。将主机推入吊顶开孔内，用木螺钉将主机固定在吊顶的木条上,然后,用拉簧将面板挂固在主机上。最后将取暖泡及照明泡旋入灯座。（灯泡要旋到位）注: 主机不得直接安装在电源插座的下(上)面！

8、 电气图及护套线
开关与主机线路图
