S7-200 SMART 与调试助手之间 TCP 通信
TCP 协议通信
TCP 通信为面向连接的通信，需要双方都调用指令以建立连接及交换数据。S7-200 SMART 与 TCP&UDP Debug通过 TCP 通信，在 TCP&UDP Debug建立客户端或服务器，在 S7-200 SMART 调用 Open User Communication 库指令( TCP_CONNECT,DISCONNECT,TCP_SEND,TCP_RECV) 。
客户端：主动建立连接，可以理解为主站 ； 服务器：被动建立连接，可以理解为从站。
 注意：
S7-200 SMART 在 CPU 硬件固件及编程软件版本均升级到 V2.2 之后才开始支持开放式通信。编程软件版本低于V2.2，无 Open User Communication 库指令；硬件固件低于 V2.2，硬件不支持开放式通信协议。
S7-200 SMART TCP 连接资源：8个主动连接资源，8个被动连接资源
S7-200 SMART TCP 通信数据量：1024 字节
硬件和软件需求及所完成的通信任务

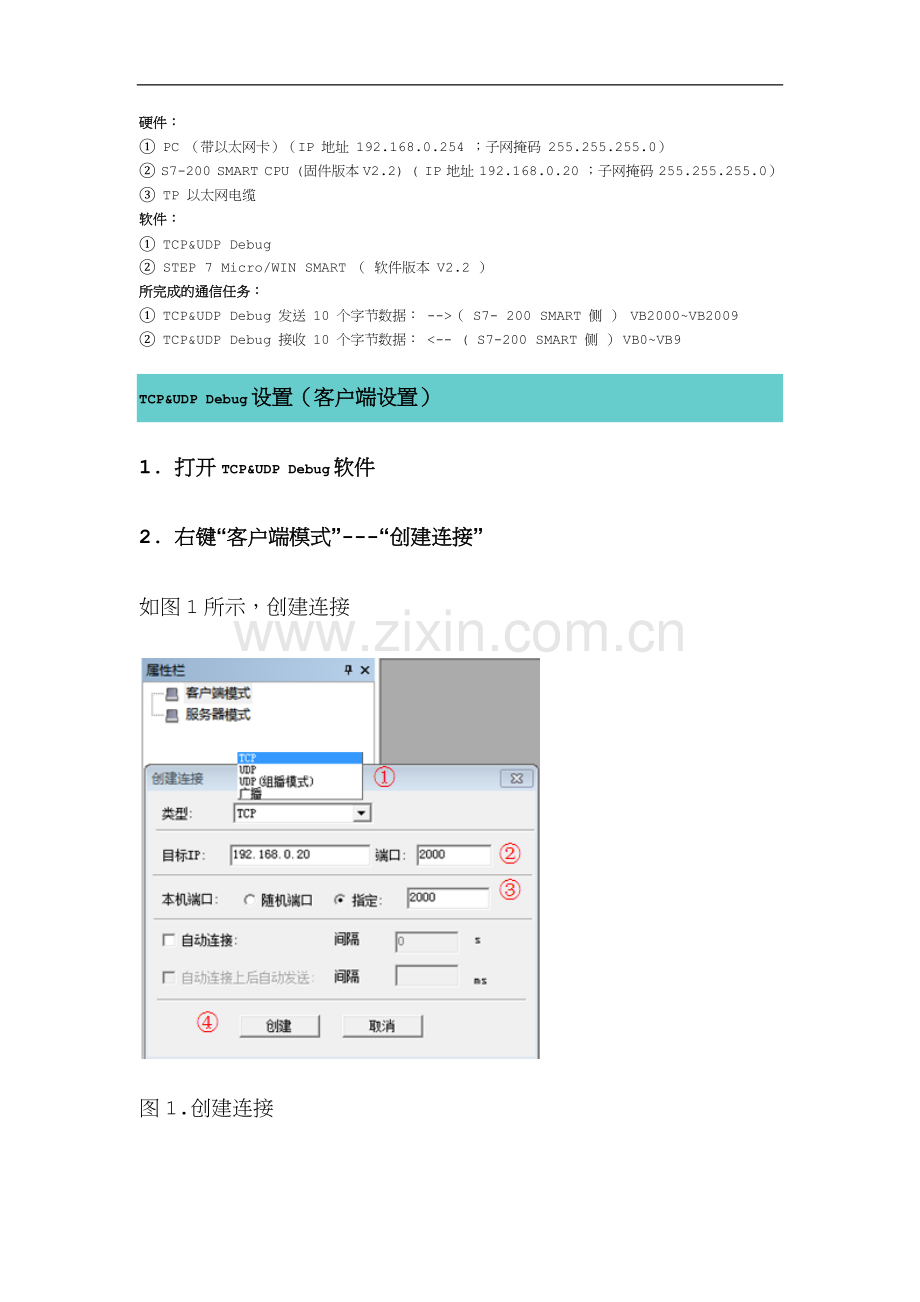

硬件：
① PC （带以太网卡）（IP 地址 192.168.0.254 ；子网掩码 255.255.255.0）
② S7-200 SMART CPU (固件版本V2.2) ( IP 地址 192.168.0.20 ；子网掩码 255.255.255.0）
③ TP 以太网电缆
软件：
① TCP&UDP Debug
② STEP 7 Micro/WIN SMART （ 软件版本 V2.2 ）
所完成的通信任务：
① TCP&UDP Debug 发送 10 个字节数据： -->（ S7- 200 SMART 侧 ） VB2000~VB2009
② TCP&UDP Debug 接收 10 个字节数据： <-- ( S7-200 SMART 侧 ） VB0~VB9
TCP&UDP Debug设置（客户端设置）
1. 打开TCP&UDP Debug软件
2. 右键“客户端模式”---“创建连接”
如图1所示，创建连接

图1.创建连接
① 选择连接类型：TCP
② 填写S7-200 SMART的IP地址及端口号
③ 设置PC的端口号
④ 单击创建
3. 右键“客户端模式”----“连接”

图2. 建立连接
① 蓝色圆点：未建立连接；黄色三角箭头：正在建立连接；绿色三角箭头：连接建立成功；
② 勾选“自动连接”后，点击连接按钮。
TCP&UDP Debug设置（服务器设置）
1. 打开TCP&UDP Debug软件
2. 右键“服务器模式”---“创建服务器”

图3. 创建服务器
① 选择PC的端口号后，点击确定
3. 右键“服务器模式”----“启动服务器”

图4. 启动服务器
S7-200 SMART侧编程
1.打开STEP 7 Micro/WIN SMART>项目树>指令树>库>Open User Communication ,调用TCP_CONNECT，如图5、图6所示。

图5. 开放式以太网通讯指令库

图6. TCP连接块
表1. 引脚说明
TCP_CONNECT

//调用TCP_CONNECT
EN
：SM0.0
//使能输入
Req
：V6010.0
//如果 Req = TRUE，CPU 启动连接操作。如果 Req = FALSE，则输出显示连接的当前状态。使用上升沿触发
Active
：SM0.0闭点
//TRUE = 主动连接 ;FALSE = 被动连接
ConnID
：1
// CPU 使用连接 ID (ConnID) 为其它指令标识该连接。可能的 ConnID 范围为 0 到 65534。
IPaddr1~4
：0~0
//IPaddr1 是 IP 地址的最高有效字节，IPaddr4 是 IP 地址的最低有效字节。服务器侧IP地址写0，表示接收所有请求
RemPort
：0
//RemPort 是远程设备上的端口号。远程端口号范围为 1 到 49151。对于被动连接，使用零。
LocPort
：2000
// LocPort 是本地设备上的端口号。本地端口号范围为 1 到 49151，但存在一些限制。
DONE
：V6000.0
// 当连接操作完成且没有错误时，指令置位 Done 输出。
BUSY
：V6000.1
// 当连接操作正在进行时，指令置位 Busy 输出。
ERROR
：V6000.2
// 当连接操作完成但发生错误时，指令置位 Error 输出
STATUS
：VB6002
// 如果指令置位 Error 输出，Status 输出会显示错误代码。如果指令置位 Busy 或 Done 输出，Status 为零（无错误）
2.调用TCP_SEND 和 TCP_RCV 指令，如图7、图8所示。

图7. TCP发送块
表2.引脚说明
CALL TCP_SEND

//调用TCP_SEND
EN
：SM0.5
//使能输入
Req
：SM0.5
//如果 Req = TRUE，CPU 启动发送操作。如果 Req = FALSE，则输出显示发送操作的当前状态。
ConnID
:1
//连接 ID (ConnID) 是此发送操作所用连接的编号。使用您为 TCP_CONNECT 操作选择的 ConnID。
DataLen
:10
//DataLen 是要发送的字节数（1 到 1024）。
DataPtr
：&VB0
//DataPtr 是指向待发送数据的指针。这是指向 I、Q、M 或 V 存储器的 S7-200 SMART 指针（例如，＆VB100）。
Done
：V6000.6
// 当连接操作完成且没有错误时，指令置位 Done 输出。
Busy
：V6000.7
// 当连接操作正在进行时，指令置位 Busy 输出。
Error
：V6001.0
// 当连接操作完成但发生错误时，指令置位 Error 输出。
Status
：VB6004
// 如果指令置位 Error 输出，Status 输出会显示错误代码。如果指令置位 Busy 或 Done 输出，Status 为零（无错误）

图8. 发TCP接收块
表3. 引脚说明
CALL TCP_RECV

//调用TCP_RECV
EN
：SM0.0
//使能输入，常1接收
ConnID
：1
//CPU 将连接 ID (ConnID) 用于此接收操作（连接过程中定义）。
MaxLen
：10
// MaxLen 是要接收的最大字节数（例如，DataPt 中缓冲区的大小（1 到 1024））。
DataPtr
：&VB2000
// DataPtr 是指向接收数据存储位置的指针。这是指向 I、Q、M 或 V 存储器的 S7-200 SMART 指针（例如，＆VB100）
Done
：V6001.1
//当接收操作完成且没有错误时，指令置位 Done 输出。当指令置位 Done 输出时，Length 输出有效。
Busy
：V6001.2
// 当接收操作正在进行时，指令置位 Busy 输出。
Error
：V6001.3
// 当接收操作完成但发生错误时，指令置位 Error 输出
Status
：VB6005
// 如果指令置位 Error 输出，Status 输出会显示错误代码。如果指令置位 Busy 或 Done 输出，Status 为零（无错误）。
Length
：VW6006
//Length 是实际接收的字节数。
3.分配库存储区，如图9 所示。

图9. 分配库存储区
 注意：为保证指令库可以正常工作，分配库存储区的时候，一定不能与程序中使用的其他 V 区地址重叠！！
通信结果
以S7-200 SMART做服务器为例。将 S7-200 SMART 项目编译，下载并触发建立连接；在TCP&UDP Debug中点击连接。
通信结果如下：

图10. 测试结果
