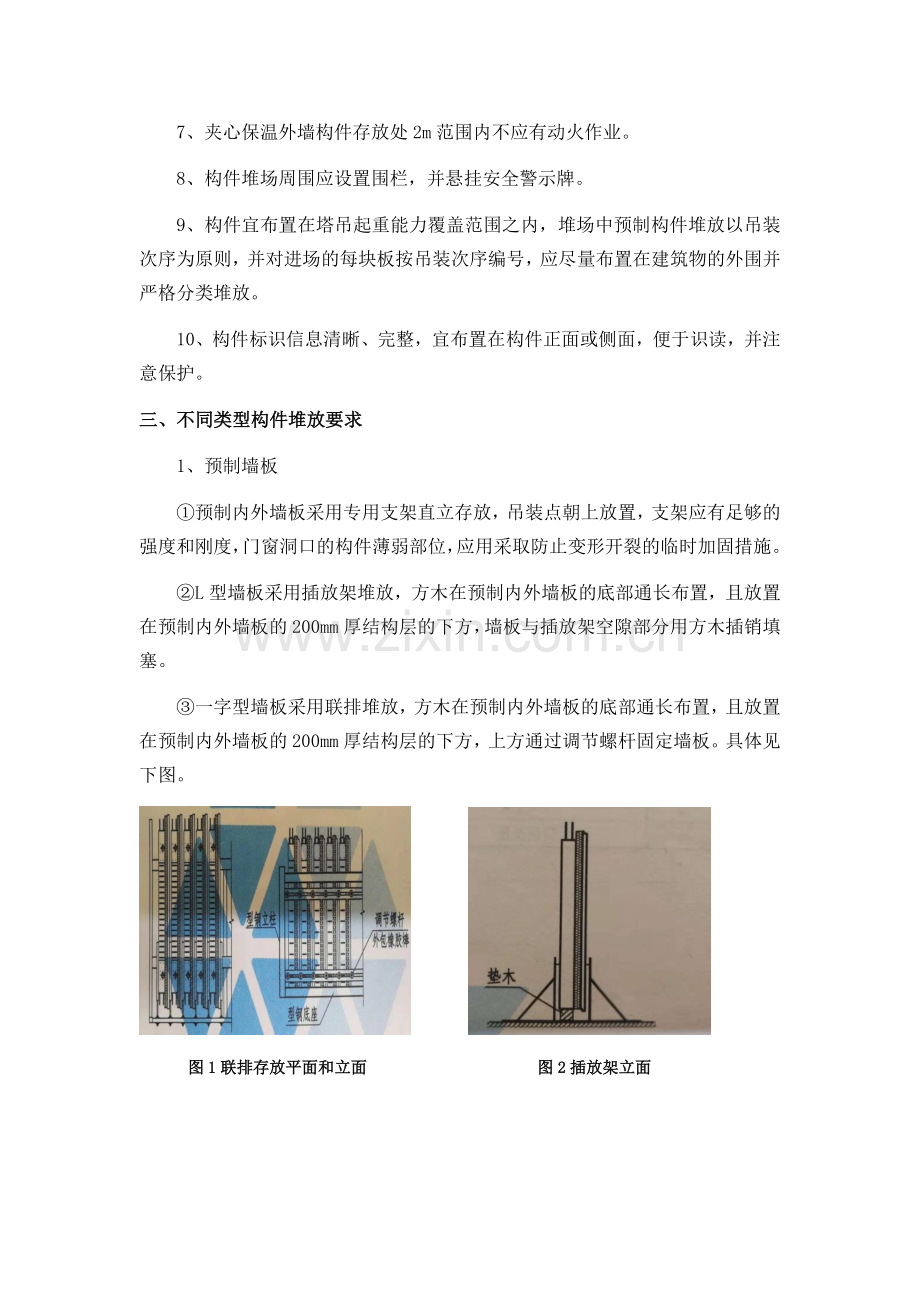

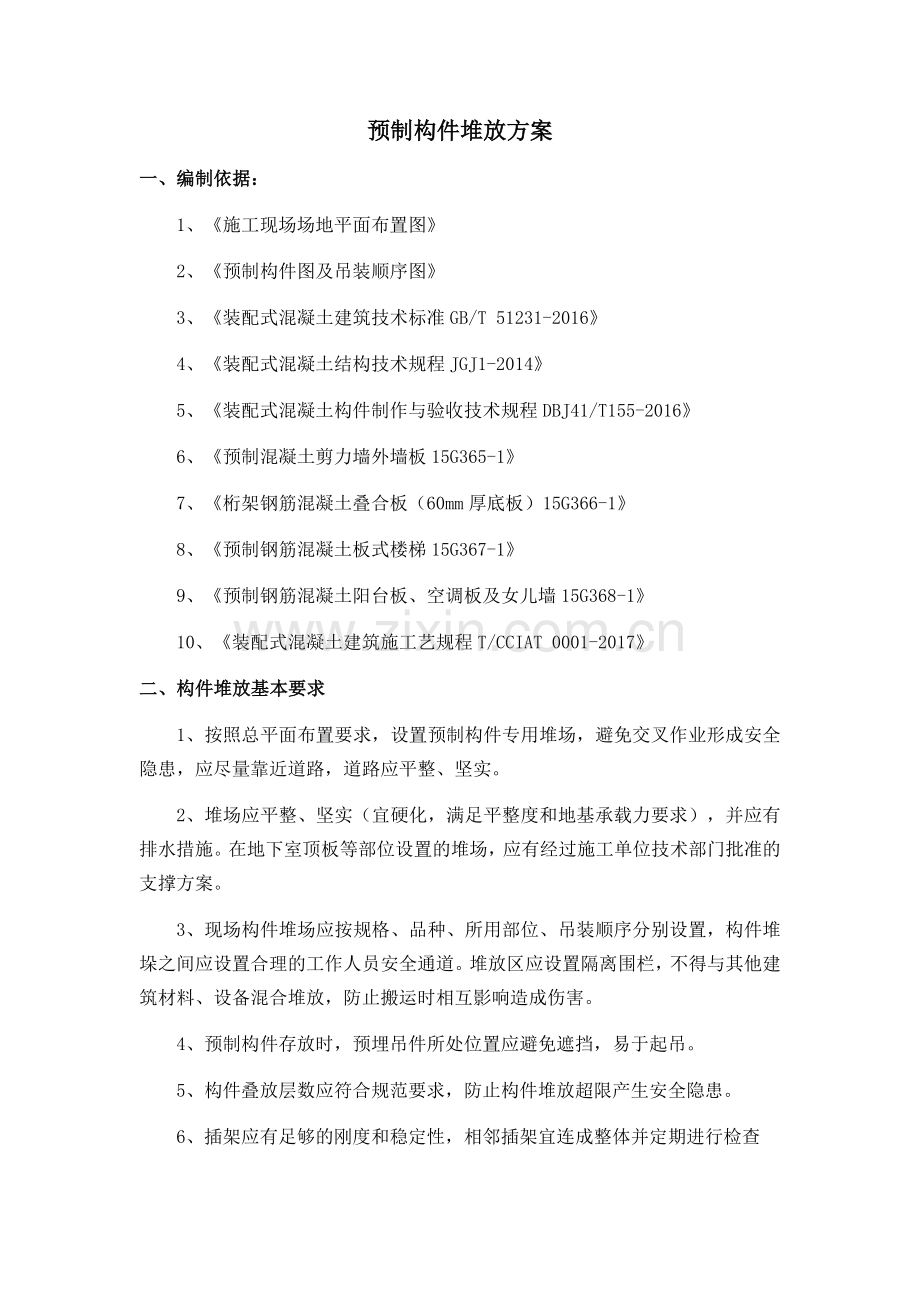

预制构件堆放方案一、编制依据：1、施工现场场地平面布置图2、预制构件图及吊装顺序图3、装配式混凝土建筑技术标准GB/T 51231-20164、装配式混凝土结构技术规程JGJ1-20145、装配式混凝土构件制作与验收技术规程DBJ41/T155-20166、预制混凝土剪力墙外墙板15G365-17、桁架钢筋混凝土叠合板（60mm厚底板）15G366-18、预制钢筋混凝土板式楼梯15G367-1 9、预制钢筋混凝土阳台板、空调板及女儿墙15G368-1 10、装配式混凝土建筑施工艺规程T/CCIAT 0001-2017二、构件堆放基本要求1、按照总平面布置要求，设置预制构件专用堆场，避免交叉作业形成安全隐患，应尽量靠近道路，道路应平整、坚实。2、堆场应平整、坚实（宜硬化，满足平整度和地基承载力要求），并应有排水措施。在地下室顶板等部位设置的堆场，应有经过施工单位技术部门批准的支撑方案。3、现场构件堆场应按规格、品种、所用部位、吊装顺序分别设置，构件堆垛之间应设置合理的工作人员安全通道。堆放区应设置隔离围栏，不得与其他建筑材料、设备混合堆放，防止搬运时相互影响造成伤害。4、预制构件存放时，预埋吊件所处位置应避免遮挡，易于起吊。5、构件叠放层数应符合规范要求，防止构件堆放超限产生安全隐患。6、插架应有足够的刚度和稳定性，相邻插架宜连成整体并定期进行检查7、夹心保温外墙构件存放处2m范围内不应有动火作业。8、构件堆场周围应设置围栏，并悬挂安全警示牌。9、构件宜布置在塔吊起重能力覆盖范围之内，堆场中预制构件堆放以吊装次序为原则，并对进场的每块板按吊装次序编号，应尽量布置在建筑物的外围并严格分类堆放。10、构件标识信息清晰、完整，宜布置在构件正面或侧面，便于识读，并注意保护。三、不同类型构件堆放要求1、 预制墙板预制内外墙板采用专用支架直立存放，吊装点朝上放置，支架应有足够的强度和刚度，门窗洞口的构件薄弱部位，应用采取防止变形开裂的临时加固措施。L型墙板采用插放架堆放，方木在预制内外墙板的底部通长布置，且放置在预制内外墙板的200mm厚结构层的下方，墙板与插放架空隙部分用方木插销填塞。一字型墙板采用联排堆放，方木在预制内外墙板的底部通长布置，且放置在预制内外墙板的200mm厚结构层的下方，上方通过调节螺杆固定墙板。具体见下图。 图1联排存放平面和立面 图2插放架立面 图3联排存放三维图 图4插放架三维面2、 叠合板多层码垛存放构件，层与层之间应垫平，各层垫块或方木（长宽高为200mm100mm100mm）应上下对齐。垫木放置在桁架侧边，板两端（至板端200mm）及跨中位置均应设置垫木且间距不大于1.6m，最下面一层支垫应通常设置。并应采取防止堆垛倾覆的措施。采取多点支垫时，一定要避免边缘支垫低于中间支垫，形成过长的悬臂，导致较大负弯矩产生裂缝。不同板号应分别堆放，堆放高度不宜大于6层。每垛之间纵向间距不得小于500mm，横向间距不得小于600mm。堆放时间不宜超过两个月。图5 叠合板平面堆放示意图图6 叠合板立面堆放示意图3、 空调板预制空调板叠放时，层与层之间垫平，各层垫块或方木（长宽高为200mm100mm100mm）应放置在靠近起吊点（钢筋吊环）的里侧，分别放置四块，应上下对齐，最下面一层支垫应通长设置，堆放高度不宜大于6层。标识放置在正面，不同板号应分别堆放，伸出的锚固钢筋应放置在通道外侧，以防行人碰伤，两垛之间将伸出锚固钢筋一端对立而放，其伸出锚固钢筋一端间距不得小于600mm，另一端间距不得小于400mm，叠放图如下图7。图7 空调板堆放示意图4、 PCF板支架底座下方全部用20mm厚橡胶条铺设。L型PCF板采用直立的方式堆放，PCF板的吊装孔朝上且外饰面统一朝外，每块板之间水平间距不得小于100mm，通过调节可移动的丝杆固定墙板。图8 PCF板堆放示意图PCF横板采用直立的方式堆放，PCF板的吊装孔朝上且外饰面统一朝向，每块板之间水平间距不得小于100mm，通过调节可移动的丝杆固定墙板。图9 PCF横板堆放示意图5、 叠合梁在叠合梁起吊点对应的最下面一层采用宽度100mm方木通长垂直设置，将叠合梁后浇层面朝上并整齐的放置；各层之间在起吊点的正下方放置宽度为50mm通长方木，要求其方木高度不小于200mm。层与层之间垫平，各层方木应上下对齐，堆放高度不宜大于4层。每垛构件之间，在伸出的锚固钢筋一端间距不得小于600mm，另一端间距不得小于400mm。叠放图如下图10。图10 叠合梁堆放三维图6、 预制楼梯楼梯正面朝上，在楼梯安装点对应的最下面一层采用宽度100mm方木通长垂直设置。同种规格依次向上叠放，层与层之间垫平，各层垫块或方木应放置在起吊点的正下方，堆放高度不宜大于4层。方木选用长宽高为200mm100mm100mm，每层放置四块，并垂直放置两层方木，应上下对齐。每垛构件之间，其纵横向间距不得小于400mm。叠放图如下图。 图11 预制楼梯堆放平面图 图12 预制楼梯堆放三维图
