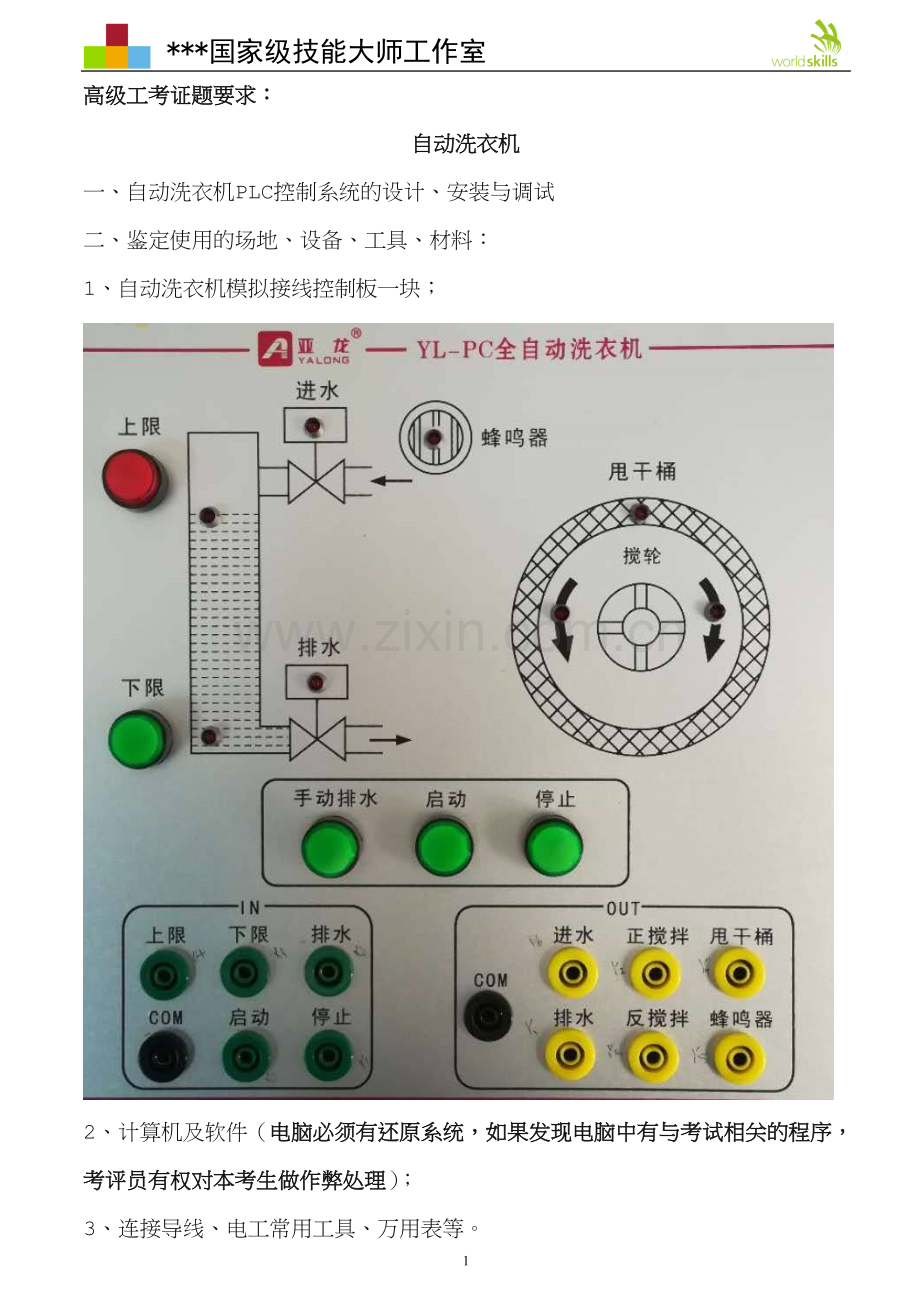

全自动洗衣机安装与调试.doc

***国家级技能大师工作室
高级工考证题要求：
自动洗衣机
一、自动洗衣机PLC控制系统的设计、安装与调试
二、鉴定使用的场地、设备、工具、材料：
1、自动洗衣机模拟接线控制板一块；

2、计算机及软件（电脑必须有还原系统，如果发现电脑中有与考试相关的程序，考评员有权对本考生做作弊处理）；
3、连接导线、电工常用工具、万用表等。
实训内容：
实训二、全自动洗衣机的控制
一、 实训目的
1、 学习全自动洗衣机的工作原理；
2、 学习计数器、定时器指令的应用。
二、 实训器材
1、 亚龙PLC—三菱主机单元一台。
2、 亚龙PLC—全自动洗衣机控制单元一台。
3、 计算机或编程器一台。
三、 实训原理
全自动洗衣机的进水和排水由进水电磁阀和排水电磁阀控制。进水时，洗衣机将水注入外桶； 排水时水从外桶排出。洗涤和脱水由同一台电动机拖动，通过脱水电磁离合器来控制，将动力传递到洗涤波轮或内桶。
脱水电磁离合器失电，电动机拖动洗涤波轮实现正、反转，开始洗涤；脱水电磁离合器得电， 电动机拖动内桶单向高速旋转，进行脱水（此时波轮不转）。
全自动洗衣机控制要求：
1、按启动按钮，首先进水电磁阀打开，进水指示灯亮。
2、按上限按钮，进水指示灯灭。搅轮在正反搅拌，两灯轮流亮灭。
3、等待几秒钟。排水灯亮，后甩干桶灯亮了又灭。
4、按下限按钮，排水灯灭、进水灯亮。
5、重复两次（1) 一（4)的过程。
6、第三次按下限按钮时，蜂鸣器灯亮五秒钟后灭。整个过程结束。
7、操作过程中，按停止按钮可结束动作过程。
8、手动排水按钮是独立操作命令，按下手动排水后，必须要按下限按钮。
四、I/O分配表
表1全自动洗衣机的控制的I/O分配表
I/O 口
说明
I/O 口
说明
X0
启动按钮
Y0
进水指示灯
X1
停止按钮
Y1
排水指示灯
X2
上限按钮
Y2
正搅拌指示灯
X3
下限按钮
Y3
反搅拌指示灯
X4
手动排水按钮
Y4
甩干桶指示灯

Y5
蜂鸣器指示灯

五、I/O的接线图

六、实训外部接线图

七、实训步骤
1、将电源开关拨到关状态，严格按图所示接线，注意24V电源的正负不要短接，电路不要短路，否则会损坏PLC触点。
2、先将PLC的电源线插进PLC正面的电源孔中，再将另一端插到220V电源插板。
3、将电源开关拨到开状态，PLC置于STOP状态，用计算机或编程器将总程序输入PLC,输 好程序后将PLC置于RUN状态。
4、按照实训原理控制要求操作，观察实训现象。
八、思考题
1、如何修改洗衣机搅轮正转、反转的时间？
2、如何修改洗衣机洗涤循环的次数？
