《常用件与标准件》章节测试题
一、单项选择题：
1．下列不属于标准件的是( ) 。 A．螺栓 B．键 C．齿轮 D．滚动轴承
3．螺纹的五个基本要素是( ) 。
A．牙型、直径、螺距、旋向、旋合长度 B．牙型、直径、螺距、旋向、线数
C．牙型、直径、螺距、导程、线数 D．牙型、直径、螺距、线数、旋合长度
4．只有当内外螺纹的( ) 一致时,它们才能相互旋合。
A．牙型、直径、旋向、旋合长度 B．牙型、直径旋向、螺距、导程、线数
C．牙型、直径、螺距、导程 D．牙型、直径、螺距、旋向、线数
5．用于单向受力的螺纹牙型是( )。 A．三角形 B．矩形 C．梯形 D．锯齿形
6．不是用来传动的螺纹的牙型是( ) 。 A．三角形 B．矩形 C．梯形 D．锯齿形
7．螺纹的公差带代号是指( )的公差带代号。
A．大径和小径 B．中径和顶径 C．中径和大径 D．中径和小径
8．除管螺纹外，通常所说的螺纹的公称直径是指螺纹( ) 的基本尺寸。
A．大径 B．中径 C．内螺纹的顶径 D．外螺纹的底径
9．当螺距相同时，螺纹的线数越多，它的导程越( ) 。A．越小 B．越大 C．不变 D．不能确定
10．按顺时针方向( ) 的螺纹称为右旋螺纹，其螺旋线的特征是( ) 。
A．旋进 右低左高 B．旋进 左低右高 C．旋出 右低左高 D．旋出 左低右高 11．外螺纹的大径和内螺纹的小径均用( ) 绘制。 A．虚线 B．细实线 C．细点画线 D．粗实线
12．在垂直于螺纹轴线的投影面的视图中，内外螺纹均不应画出( ) 投影。
A．大径 B．小径 C．倒角 D．顶径
13．将螺纹剖开时，剖面线应该画到( ) 处。 A．大径 B．小径 C．细实线 D．粗实线
14．下列螺纹标记中，表示细牙普通螺纹的是( )。A．M20×2 B．M30—5h6g—S C．G3/4 D．Rp1/2
15．下列螺纹中，表示内螺纹的是( ) 。
A．M20×2LH—6H B．Tr40×7(P7)LH—7e C．R23/4 D．G2 3 4 A 1
16．已知下列螺纹代号中能够相互旋合的是( ) 。
(1)R11/2 (2)Rc1/2 (3)M20—7e (4)M20—6h (5)Rp1/2 （6）G1/2A
A． （1）与（2） B．(3)与(4) C．(2)与（6） D．(1)与(5)

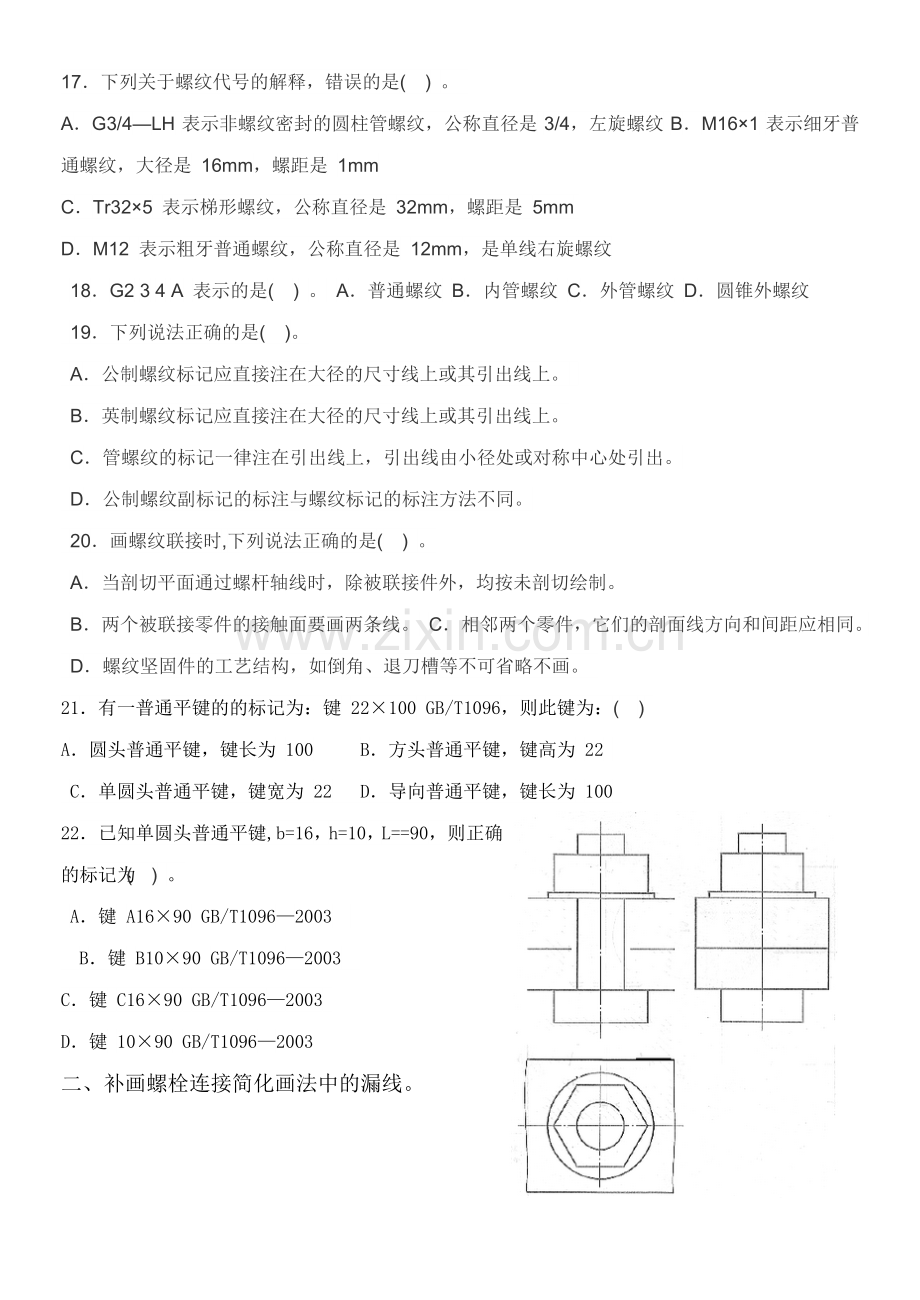

17．下列关于螺纹代号的解释，错误的是( ) 。
A．G3/4—LH 表示非螺纹密封的圆柱管螺纹，公称直径是 3/4，左旋螺纹 B．M16×1 表示细牙普通螺纹，大径是 16mm，螺距是 1mm
C．Tr32×5 表示梯形螺纹，公称直径是 32mm，螺距是 5mm
D．M12 表示粗牙普通螺纹，公称直径是 12mm，是单线右旋螺纹
18．G2 3 4 A 表示的是( ) 。 A．普通螺纹 B．内管螺纹 C．外管螺纹 D．圆锥外螺纹
19．下列说法正确的是( )。
A．公制螺纹标记应直接注在大径的尺寸线上或其引出线上。
B．英制螺纹标记应直接注在大径的尺寸线上或其引出线上。
C．管螺纹的标记一律注在引出线上，引出线由小径处或对称中心处引出。
D．公制螺纹副标记的标注与螺纹标记的标注方法不同。
20．画螺纹联接时,下列说法正确的是( ) 。
A．当剖切平面通过螺杆轴线时，除被联接件外，均按未剖切绘制。
B．两个被联接零件的接触面要画两条线。 C．相邻两个零件，它们的剖面线方向和间距应相同。
D．螺纹坚固件的工艺结构，如倒角、退刀槽等不可省略不画。
21．有一普通平键的的标记为：键 22×100 GB/T1096，则此键为：( )
A．圆头普通平键，键长为 100 B．方头普通平键，键高为 22
C．单圆头普通平键，键宽为 22 D．导向普通平键，键长为 100
22．已知单圆头普通平键,b=16，h=10，L==90，则正确的标记为( ) 。
A．键 A16×90 GB/T1096—2003
B．键 B10×90 GB/T1096—2003
C．键 C16×90 GB/T1096—2003
D．键 10×90 GB/T1096—2003
二、补画螺栓连接简化画法中的漏线。

三、已知大齿轮m=4，齿轮Z=38，两轮中心距a=110mm，试计算两齿轮的d、da、df，并用1：2完成啮合图。

四、已知圆柱螺旋压缩弹簧的簧丝直径d=5mm，弹簧中径D2=36mm, 节距t=12mm,有效圈
n=8,支承圈数n0=2.5,右旋，试画出此弹簧的剖视图，并标注d、D、D2、t及H0的尺寸

五、右图为深沟球轴承装配图，将上端按规定画法绘制，下端按通用画法绘制。

六、查表标注轴上键槽的尺寸,并在3图中画出其装配图(尺寸按1：1比例量取)。
1、 2、

3、

七、查表确定六角头螺栓的尺寸：螺栓GB/T 5782——2000 M16×60

八、根据所注规格尺寸，查表写出各紧固件的规定标记
