TMS320C6000内联指令汇编.doc

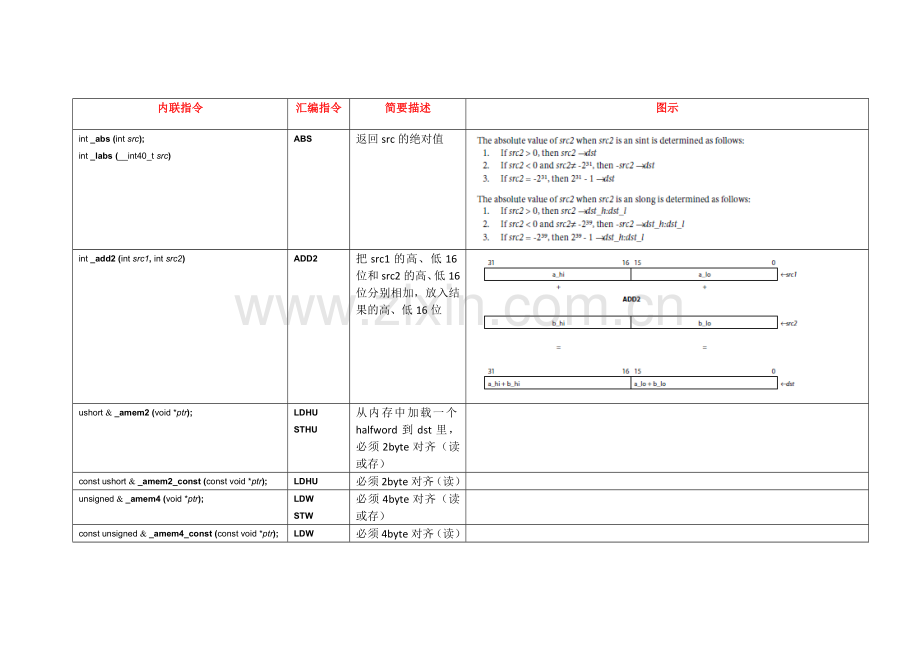

内联指令
汇编指令
简要描述
图示
int _abs (int src);
int _labs (__int40_t src)
ABS
返回src的绝对值

int _add2 (int src1, int src2)
ADD2
把src1的高、低16位和src2的高、低16位分别相加，放入结果的高、低16位

ushort & _amem2 (void *ptr);
LDHU
STHU
从内存中加载一个halfword到dst里，必须2byte对齐（读或存）

const ushort & _amem2_const (const void *ptr);
LDHU
必须2byte对齐（读）

unsigned & _amem4 (void *ptr);
LDW
STW
必须4byte对齐（读或存）

const unsigned & _amem4_const (const void *ptr);
LDW
必须4byte对齐（读）

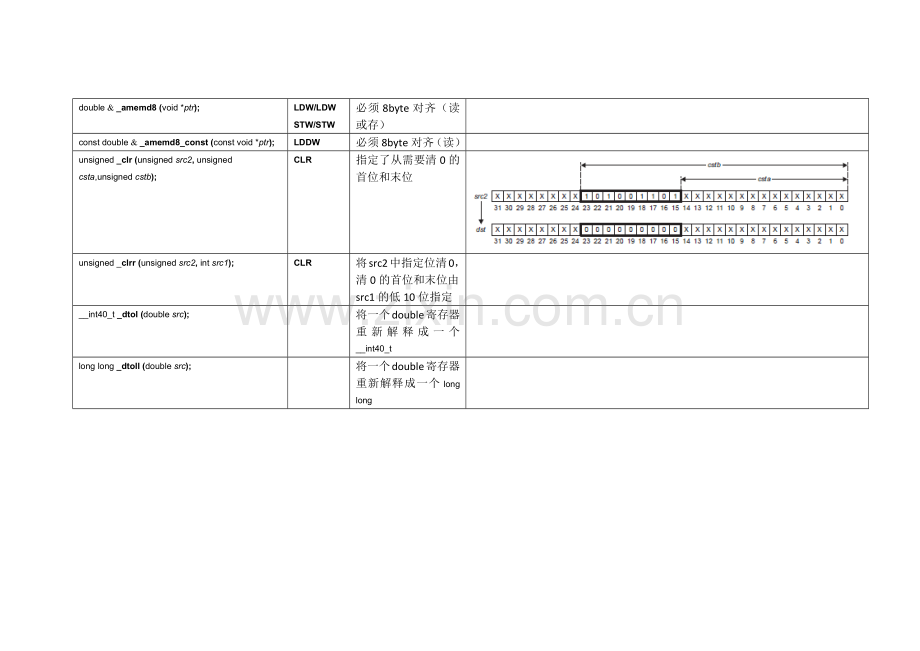

double & _amemd8 (void *ptr);
LDW/LDW
STW/STW
必须8byte对齐（读或存）

const double & _amemd8_const (const void *ptr);
LDDW
必须8byte对齐（读）

unsigned _clr (unsigned src2, unsigned csta,unsigned cstb);
CLR
指定了从需要清0的首位和末位

unsigned _clrr (unsigned src2, int src1);
CLR
将src2中指定位清0，清0的首位和末位由src1的低10位指定

__int40_t _dtol (double src);

将一个double寄存器重新解释成一个__int40_t

long long _dtoll (double src);

将一个double寄存器重新解释成一个long long

int _ext (int src2, unsigned csta, unsigned cstb);
EXT
从src2里提取csta和cstb指定的区域且符号扩展到32位。提取出的区域先符号左移再右移。

int _extr (int src2, int src1);
EXT
同上，区别：左右移的位数由src1的低10位指定

unsigned _extu (unsigned src2, unsigned csta , unsigned cstb);
EXTU
同上上，区别最后是0扩展到32位。

unsigned _extur (unsigned src2, int src1);
EXTU
同上，区别：左右移的位数由src1的低10位指定
例：
_ftoi (1.0) == 1065353216U
unsigned _ftoi (float src);

将float的比特位解释成unsigned

unsigned _hi (double src);

返回double寄存器的高位（奇数位）

unsigned _hill (long long src);

返回longlong寄存器的高位（奇数位）

double _itod (unsigned src2, unsigned src1);

创建一个新的double寄存器为了解释2个unsigned的值，其中src2是高（奇数）寄存器，src1是低（偶数）寄存器

float _itof (unsigned src);

将unsigned中的比特位解释成float
例：
_itof (0x3f800000) = 1.0
long long _itoll (unsigned src2, unsigned src1);

创建一个新的longlong寄存器为了解释2个unsigned的值，其中src2是高（奇数）寄存器，src1是低（偶数）

unsigned _lmbd (unsigned src1, unsigned src2);
LMBD
搜索src2里面的1或0，1或0是由src1的LSB决定的，返回比特位变化的位数

unsigned _lo (double src);

返回double寄存器的低（奇数）寄存器

unsigned _loll (long long src);

返回longlong寄存器的低（奇数）寄存器

double _ltod (__int40_t src);

把一个__int40_t寄存器解释成一个double寄存器

double _lltod (long long src);

把一个longlong寄存器解释成一个double寄存器

int _mpy (int src1, int src2);
MPY
Src1和src2相乘，操作数默认为有符号的

int _mpyus (unsigned src1, int src2);
MPYUS
无符号src1和有符号src2相乘，S是用来那个是有符号的操作数，当两个操作数都是有符号的或者无符号的

int _mpysu (int src1, unsigned src2);
MPYSU
同上

unsigned _mpyu (unsigned src1, unsigned src2);
MPYU
同上上上，默认为无符号

int _mpyh (int src1, int src2);
MPYH
同上，区别见图示

int _mpyhus (unsigned src1, int src2);
MPYHUS

int _mpyhsu (int src1, unsigned src2);
MPYHSU

unsigned _mpyhu (unsigned src1, unsigned src2);
MPYHU

int _mpyhl (int src1, int src2);
MPYHL
同上，区别见图示

int _mpyhuls (unsigned src1, int src2);
MPYHULS

int _mpyhslu (int src1, unsigned src2);
MPYHSLU

unsigned _mpyhlu (unsigned src1, unsigned src2);
MPYHLU

int _mpylh (int src1, int src2);
MPYLH

int _mpyluhs (unsigned src1, int src2);
MPYLUHS

int _mpylshu (int src1, unsigned src2);
MPYLSHU

unsigned _mpylhu (unsigned src1, unsigned src2);
MPYLHU

void _nassert (int src);

不生成代码，告诉优化器一些事情

unsigned _norm (int src);
unsigned _lnorm (__int40_t src);
NORM

返回src2的冗余的符号比特位的个数，具体见图示

int _sadd (int src1, int src2);
long _lsadd (int src1, __int40_t src2);
SADD
将src1和src2相加，且饱和其结果

int _sat (__int40_t src2);
SAT
将一个40比特的long转换为一个32比特的有符号int，如有需要，对结果进行饱和

unsigned _set (unsigned src2, unsigned csta , unsigned cstb);
SET
将src2中指定的区域置位1，指定的区域由csta和cstb指定

unsigned _setr (unit src2, int src1);
SET

int _smpy (int src1, int src2);
SMPY
把src1的低16位和src2的低16位相乘

int _smpyh (int src1, int src2);
SMPYH
高16位

int _smpyhl (int src1, int src2);
SMPYHL

int _smpylh (int src1, int src2);
SMPYLH

int _sshl (int src2, unsigned src1);
SSHL
以src1操作数将src2左移，并且将结果饱和在32位

int _ssub (int src1, int src2);
__int40_t _lssub (int src1, __int40_t src2);
SSUB
从src1中减去src2，并饱和结果（src1-src2）

unsigned _subc (unsigned src1, unsigned src2);
SUBC
有条件的减和左移（常用于除法）

int _sub2 (int src1, int src2);
SUB2
把src1的高低16位分别减去src2的高低16位。任何低16位的借位不会影响高16位。

int _abs2 (int src);
ABS2
计算16位的绝对值

int _add4 (int src1, int src2);
ADD4
把src1和src2的4对8位数相加。不会进行饱和，进位不会影响其他的8位数

long long & _amem8 (void *ptr);
LDDW
STDW
加载和存储8bytes，指针必须8byte对齐

const long long & _amem8_const (const void *ptr);
LDDW
加载8bytes，指针必须8byte对齐

__float2_t & _amem8_f2(void * ptr);
LDDW
STDW
加载和存储8bytes，指针必须8byte对齐，必须包含c6x.h

const __float2_t & _amem8_f2_const(void * ptr);
LDDW
加载8bytes，指针必须8byte对齐，必须包含c6x.h

double & _amemd8 (void *ptr);
LDDW
STDW

const double & _amemd8_const (const void *ptr);
LDDW

int _avg2 (int src1, int src2);
AVG2
计算每对有符号16位置的平均值

unsigned _avgu4 (unsigned, unsigned);
AVGU4
计算每对有符号8位数的平均值

unsigned _bitc4 (unsigned src);
BITC4
统计每个8位的比特位是1的个数，写入结果对应位置

unsigned _bitr (unsigned src);
BITR
翻转比特位的顺序

int _cmpeq2 (int src1, int src2);
CMPEQ2
比较每16位的值是否相等，结果放入dst的最低2位

int _cmpeq4 (int src1, int src2);
CMPEQ4
比较每8位的值是否相等，结果放入dst的最低4位，相等置1，否则为0

int _cmpgt2 (int src1, int src2);
CMPGT2
每16位有符号比较，src1>src2，置为1；否则置为0。结果放入dst的最低2位

unsigned _cmpgtu4 (unsigned src1, unsigned src2);
CMPGTU4
每8位无符号比较，src1>src2，置为1；否则置为0。结果放入dst的最低4位

unsigned _deal (unsigned src );
DEAL
将src中的比特位的奇数位和偶数位抽出来进行重组，偶数位放在低的16位，奇数位放在高的16位

int _dotp2 (int src1, int src2);
__int40_t _ldotp2 (int src1, int src2);
DOTP2
DOTP2
将src1中的和src2中的16位有符号对进行点积，结果被写成有符号32位int或者符号扩展为64位

int _dotpn2 (int src1, int src2);
DOTPN2
将src1和src2中的16位有符号数进行点积相减

int _dotpnrsu2 (int src1, unsigned src2);
DOTPNRSU2
Src1和src2的高16位的点积减去低16位的点积。Src1中的数被当做有符号，src2中的数被当做无符号，再加上2^15，结果再符号右移16位

int _dotprsu2 (int src1, unsigned src2);
DOTPRSU2
Src1和src2的高16位的点积加上低16位的点积。Src1中的数被当做有符号，src2中的数被当做无符号，再加上2^15，结果再符号右移16位

int _dotpsu4 (int src1, unsigned src2);
DOTPSU4
将src1和src2的每8位进行相乘再求和，src1的每8位数被当做有符号，src2的每8位数被当做无符号

unsigned _dotpu4 (unsigned src1, unsigned src2);
DOTPU4
都被当做无符号的

int _gmpy4 (int src1, int src2);
GMPY4
将src1和src2的4个无符号进行伽罗瓦域的乘法

int _max2 (int src1, int src2);
MAX2
将src1和src2的2个有符号16位整数比较，取较大值

int _min2 (int src1, int src2);
MIN2
将src1和src2的2个有符号16位整数比较，取较小值

unsigned _maxu4 (unsigned src1, unsigned src2);
MAXU4
将src1和src2的4个无符号8位整数比较，取较大值

unsigned _minu4 (unsigned src1, unsigned src2);
MINU4
将src1和src2的4个无符号8位整数比较，取较小值

ushort & _mem2 (void * ptr);
LDB/LDB
STB/STB
加载和存储2byte，不需要对齐

const ushort & _mem2_const (const void * ptr);
LDB/LDB
加载2byte，不需要对齐

unsigned & _mem4 (void * ptr);
LDNW
STNW
加载和存储4byte，不需要对齐

const unsigned & _mem4_const (const void * ptr);
LDNW
加载4byte，不需要对齐

long long & _mem8 (void * ptr);
LDNDW
STNDW
加载和存储8byte，不需要对齐

const long long & _mem8_const (const void * ptr);
LDNDW
加载8byte，不需要对齐

double & _memd8 (void * ptr);
LDNDW
STNDW
加载和存储8byte，不需要对齐

const double & _memd8_const (const void * ptr);
LDNDW
加载8byte，不需要对齐

long long _mpy2ll (int src1, int src2);
MPY2
将src1和src2中的2个有符号16位分别相乘，将2个32位的结果写入longlong中

long long _mpyhill (int src1, int src2);
MPYHI
将src1中高16位作为1个有符号16位乘以src2的有符号32位，结果写入longlong的低48位

long long _mpylill (int src1, int src2);
MPYLI
将src1中低16位作为1个有符号16位乘以src2的有符号32位，结果写入longlong的低48位

int _mpyhir (int src1, int src2);
MPYHIR
将src1的高16位作为一个16位有符号乘以src2的有符号32位。乘积利用round模式通过加2^14转成32位，最后再右移15位

int _mpylir (int src1, int src2);
MPYLIR
将src1的低16位作为一个16位有符号乘以src2的有符号32位。乘积利用round模式通过加2^14转成32位，最后再右移15位

long long _mpysu4ll (int src1, unsigned src2);
MPYSU4
将src1的4个8位有符号乘src2的4个8位无符号，得到4个16位有符号，组成一个64位

long long _mpyu4ll (unsigned src1, unsigned src2);
MPYU4
将src1和src2的4个无符号8位相乘，得到4个无符号16位组成一个64位的数

int _mvd (int src2 );
MVD
将src2的数据移入返回值中，利用了乘法流水线（延迟）

unsigned _pack2 (unsigned src1, unsigned src2);
PACK2

unsigned _packh2 (unsigned src1, unsigned src2);
PACKH2

unsigned _packh4 (unsigned src1, unsigned src2);
PACKH4

unsigned _packl4 (unsigned src1, unsigned src2);
PACKL4

unsigned _packhl2 (unsigned src1, unsigned src2);
PACKHL2

unsigned _packlh2 (unsigned src1, unsigned src2);
PACKLH2

unsigned _rotl (unsigned src1, unsigned src2);
ROTL
按照src1的最低5位的数去左移src2的32位，src1中剩下的高的5-31位被忽略

int _sadd2 (int src1, int src2);
SADD2
将src1和src2中的2个16位有符号数相加，生成2个16有符号数并且是饱和过的。

int _saddus2 (unsigned src1, int src2);
SADDUS2
将src1中的2个无符号16位数和src中的2个16位有符号数相加，得到2个无符号16位数

unsigned _saddu4 (unsigned src1, unsigned src2);
SADDU4
将src1和src2中的4个无符号8位数相加

unsigned _shfl (unsigned src2);
SHFL
将src2的高16和低16位进行交织

unsigned _shlmb (unsigned src1, unsigned src2);
SHLMB
将src2左移1byte，然后将src1的最高位充入src2左移后多出来的位置

unsigned _shrmb (unsigned src1, unsigned src2);
SHRMB
将src2右移1byte，然后将src1的最低位充入src2右移后多出来的位置

int _shr2 (int src1, unsigned src2);
SHR2
将src2的2个16位有符号数分别右移，右移的位数由src1的低5位决定，多出的位置由符号位扩展

unsigned shru2 (unsigned src1, unsigned src2);
SHRU2
将src2的2个16位无符号数分别右移，右移的位数由src1的低5位决定，多出的位置由0扩展

long long _smpy2ll (int src1, int src2);
SMPY2
将src1和src2中的2个有符号16位数相乘，然后左移1位，再进行饱和。

int _spack2 (int src1, int src2);
SPACK2
将src1和src2中的1个有符号32位数进行饱和到有符号16位，然后把src1的饱和结果放入dst的高16位，src2的饱和结果放入dst的低16位

unsigned _spacku4 (int src1 , int src2);
SPACKU4
将src1和src2中的4个有符号16位数饱和成无符号8位数，

int _sshvl (int src2, int src1);
SSHVL
将src2中的有符号32位数左移或右移，移位的数量由src1指定的比特数确定。
src1在[-31,31]之间，如果src1为正，src2则左移；如果src1为负，src2右移|src1|且符号位扩展

int _sshvr (int src2, int src1);
SSHVR
将src2中的有符号32位数左移或右移，移位的数量由src1指定的比特数确定。
src1在[-31,31]之间，如果src1为正，src2则右移且是符号扩展；如果src1为负，src2左移|src1|

int _sub4 (int src1, int src2);
SUB4
将src1和src2中的4个8位数相减，不进行饱和

int _subabs4 (int src1, int src2);
SUBABS4
将src1和src2中的4个无符号8位相减求绝对值

unsigned _swap4 (unsigned src);
SWAP4
将src的4个8位无符号数按图示换位置

unsigned _unpkhu4 (unsigned src);
UNPKHU4
扩展0

unsigned _unpklu4 (unsigned src);
UNPKLU4
扩0

unsigned _xpnd2 (unsigned src);
XPND2
按src的最低2位进行扩展，bit1扩展高16位，bit0扩展低16位

unsigned _xpnd4 (unsigned src);
XPND4
按src的最低4位进行扩展

long long _addsub (int src1, int src2);
ADDSUB
平行做2步：
1、src2+src1->dst_o
2、src1-src2->dst_e

long long _addsub2 (int src1, int src2);
ADDSUB2
16位有符号
ADD2:src2的高、低16位+src1的高、低16位->dst_o
SUB2: src1的高、低16位-src2的高、低16位->dst_e

long long _cmpy (unsigned src1, unsigned src2);
CMPY
有符号16位
Src1和src2的高16位的点积-src1和src2的低16位点积->dst_o
饱和(src1和src2的高16位的点积+src1和src2的低16位点积)->dst_e

unsigned _cmpyr (unsigned src1, unsigned src2);
CMPYR

unsigned _cmpyr1 (unsigned src1, unsigned src2 );
CMPYR1

long long _ddotp4 (unsigned src1, unsigned src2);
DDOTP4
没有饱和

long long _ddotph2 (long long src1, unsigned src2);
DDOTPH2

long long _ddotpl2 (long long src1, unsigned src2);
DDOTPL2

unsigned _ddotph2r (long long src1, unsigned src2);
DDOTPH2R

unsigned _ddotpl2r (long long src1, unsigned src2);
DDOTPL2R

long long _dmv (int src1, int src2);
DMV
将两个寄存器移入一个寄存器一次性的

long long _dpack2 (unsigned src1, unsigned src2);
DPACK2

long long _dpackx2 (unsigned src1, unsigned src2);
DPACKX2

__float2_t _fmdv_f2(float src1, float src2)
DMV

unsigned _gmpy (unsigned src1, unsigned src2);
GMPY
伽罗瓦域上的乘法

long long _mpy2ir (int src1, int src2);
MPY2IR
进行16位乘32位。
将src1的高16位和低16位当做有符号16位；将src2的值当做有符号32位。
乘积通过加上2^14round到32位，然后结果右移15位。
2个结果的低32位写入dst_o:dst_e

int _mpy32 (int src1, int src2);
MPY32
进行32位乘32位。都是有符号的，64位结果中的低32位写入dst

long long _mpy32ll (int src1, int src2);
MPY32
32位有符号数×32位有符号数，有符号的64位结果被写入dst

long long _mpy32su (int src1, int src2);
MPY32SU
src1有符号32位×src2无符号32位=dst有符号64位

long long _mpy32us (unsigned src1, int src2);
MPY32US
src1无符号32位×src2有符号32位=dst有符号64位

long long _mpy32u (unsigned src1, unsigned src2);
MPY32U
src1无符号32位×src2无符号32位=dst无符号64位

int _rpack2 (int src1, int src2);
RPACK2

long long _saddsub (unsigned src1, unsigned src2);
SADDSUB
并行进行：
1、饱和（src1+src2）->dst_o
2、饱和（src1-src2）->dst_e

long long _saddsub2 (unsigned src1, unsigned src2);
SADDSUB2
并行进行SADD2和SSUB2指令

long long _shfl3 (unsigned src1, unsigned src2);
SHFL3
如图，生成一个longlong

int _smpy32 (int src1, int src2);
SMPY32
32位有符号×32位有符号，64位的结果左移1位然后饱和，然后将之后的结果的高32位写入dst

int _ssub2 (unsigned src1, unsigned src2);
SSUB2
Src1中的2个16位有符号-src2中的2个有符号16位，结果进行饱和

unsigned _xormpy (unsigned src1, unsigned src2);
XORMPY
加瓦罗域乘法

int _dpint (double src);
DPINT
将double转成int（round）

__int40_t _f2tol(__float2_t src);

将一个__float2_t解释成一个__int40

__float2_t _f2toll(__float2_t src);

将一个__float2_t解释成一个longlong

double _fabs (double src);
ABSDP
将src的绝对值放入dst。

float _fabsf (float src);
ABSSP

__float2_t _lltof2(long long src);

将一个longlong解释成一个__float2_t

__float2_t _ltof2(__int40_t src);

将一个__int40解释成一个__float2_t

__float2_t & _mem8_f2(void * ptr);
LDNDW
STNDW
从内存里加载一个64位值

const __float2_t & _mem8_f2_const(void * ptr);
LDNDW
STNDW

long long _mpyidll (int src1, int src2);
MPYID
Src1×src2->dst

double_mpysp2dp (float src1, float src2);
MPYSP2DP
Src1×src2->dst

double_mpyspdp (float src1, double src2);
MPYSPDP
Src1×src2->dst

double _rcpdp (double src);
RCPDP
64位double倒数近似值放入dst

float _rcpsp (float src);
RCPSP
32位float的倒数近似值

double _rsqrdp (double src);
RSQRDP
64位double的平方根倒数近似值

float _rsqrsp (float src);
RSQRSP
32位float的平方根倒数近似值

int _spint (float);
SPINT
Float转为int

ADDDP
2个double相加

ADDSP
2个float相加

AND
位与

ANDN
与后取反

MPYSP
2个float相乘

OR
位或

SUBDP
2个double相减

SUBSP
2和float相减

XOR
异或

__x128_t _ccmatmpy (long long src1, __x128_t src2);
CMATMPY

long long _ccmatmpyr1 (long long src1, __x128_t src2);
CCMATMPYR1

long long _ccmpy32r1 (long long src1, long long src2);
CCMPY32R1

__x128_t _cmatmpy (long long src1, __x128_t src2);
CMATMPY

long long _cmatmpyr1 (long long src1, __x128_t src2);
CMATMPYR1

long long _cmpy32r1 (long long src1, long long src2);
CMPY32R1

__x128_t _cmpysp (__float2_t src1, __float2_t src2);
CMPYSP

double _complex_conjugate_mpysp (double src1, double src2);
CMPYSP
DSUBSP

double _complex_mpysp (double src1, double src2);
CMPYSP
DADDSP

int _crot90 (int src);
CROT90
复数的90度旋转

int _crot270 (int src);
CROT270
复数的270度旋转

long long _dadd (long long src1, long long src2);
DADD
Src1的2个32位有符号数+src2的2个32位有符号数

long long _dadd2 (long long src1, long long src2);
DADD2
4路有符号16位相加

__float2_t _daddsp (__float2_t src1, __float2_t src2);
DADDSP

long long _dadd_c (scst5 immediate src1, long long src2);
DADD
2路float加法

long long _dapys2 (long long src1, long long src2);
DAPYS2

long long _davg2 (long long src1, long long src2);
DAVG2
有符号16位

long long _davgnr2 (long long src1, long long src2);
DAVGNR2
有符号16位，无round模式

long long _davgnru4 (long long src1, long long src2);
DAVGNRU4
无符号8位，无round模式

long long _davgu4 (long long src1, long long src2);
DAVGU4
无符号8位

long long _dccmpyr1 (long long src1, long long src2);
DCCMPYR1

unsigned _dcmpeq2 (long long src1, long long src2
