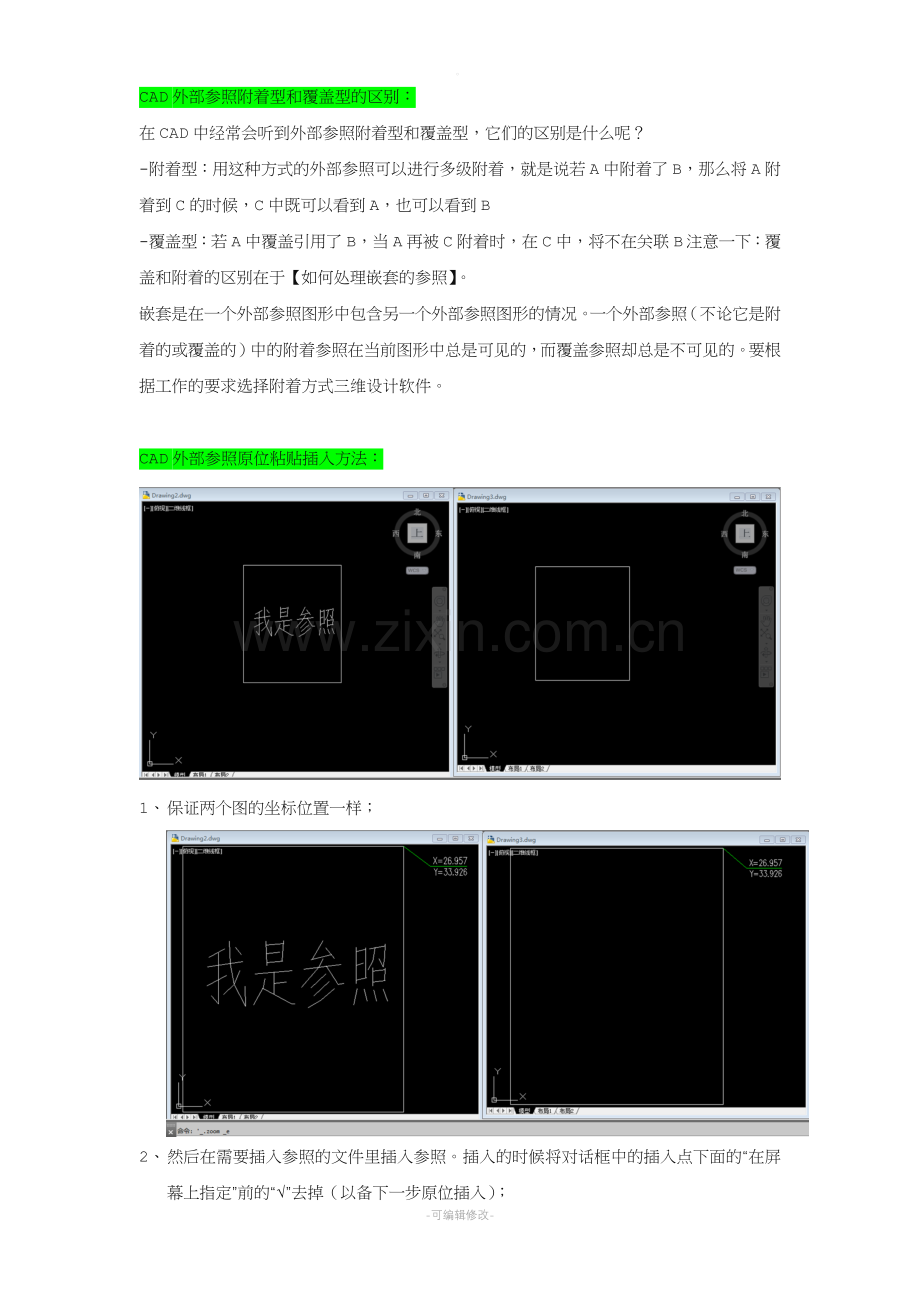

CAD外部参照附着型和覆盖型的区别：
在CAD中经常会听到外部参照附着型和覆盖型，它们的区别是什么呢？
-附着型：用这种方式的外部参照可以进行多级附着，就是说若A中附着了B，那么将A附着到C的时候，C中既可以看到A，也可以看到B
-覆盖型：若A中覆盖引用了B，当A再被C附着时，在C中，将不在关联B 注意一下：覆盖和附着的区别在于【如何处理嵌套的参照】。
嵌套是在一个外部参照图形中包含另一个外部参照图形的情况。一个外部参照（不论它是附着的或覆盖的）中的附着参照在当前图形中总是可见的，而覆盖参照却总是不可见的。要根据工作的要求选择附着方式三维设计软件。

CAD外部参照原位粘贴插入方法：

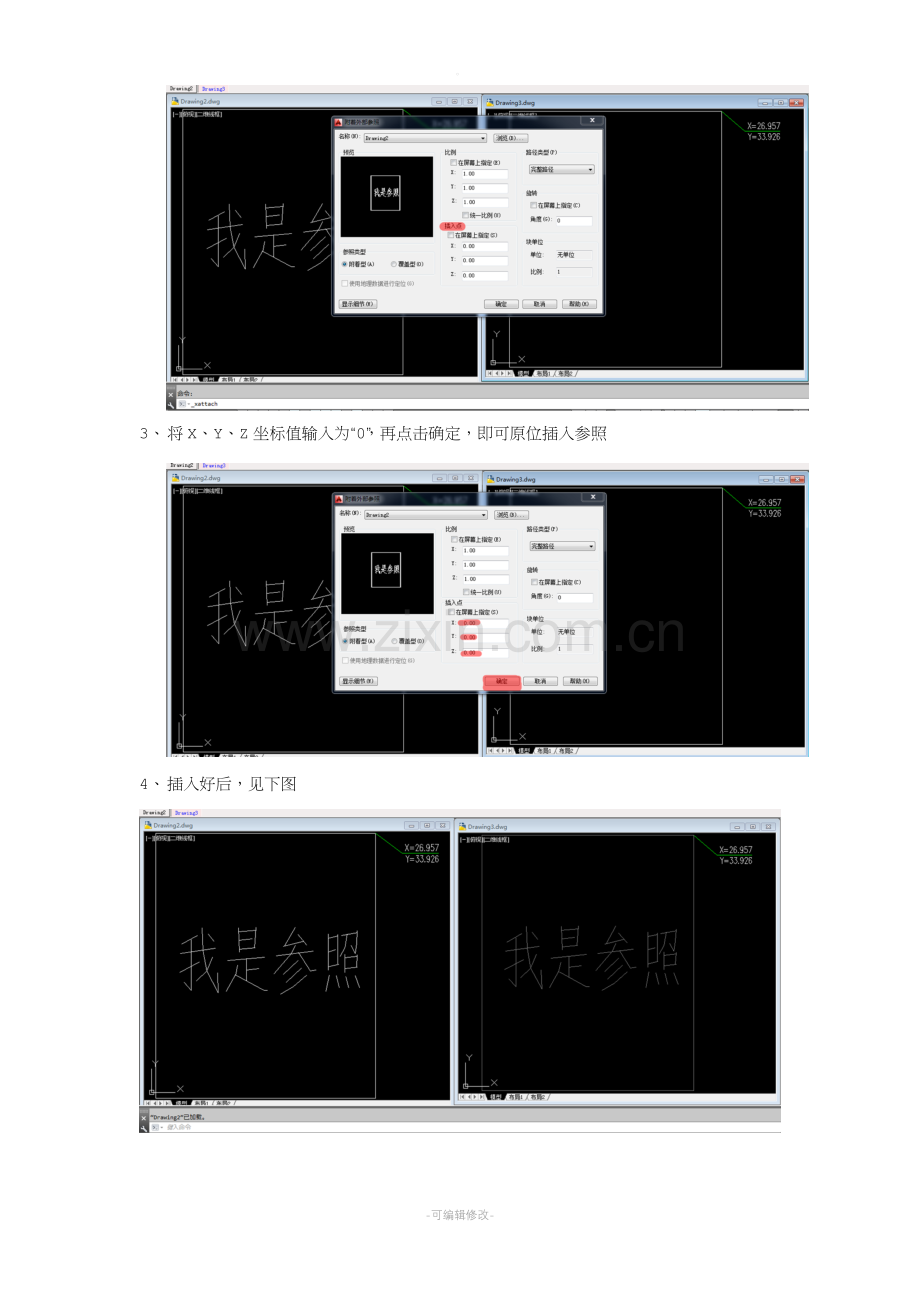

1、 保证两个图的坐标位置一样；

2、 然后在需要插入参照的文件里插入参照。插入的时候将对话框中的插入点下面的“在屏幕上指定”前的“√”去掉（以备下一步原位插入）；

3、 将X、Y、Z坐标值输入为“0”，再点击确定，即可原位插入参照

4、 插入好后，见下图
