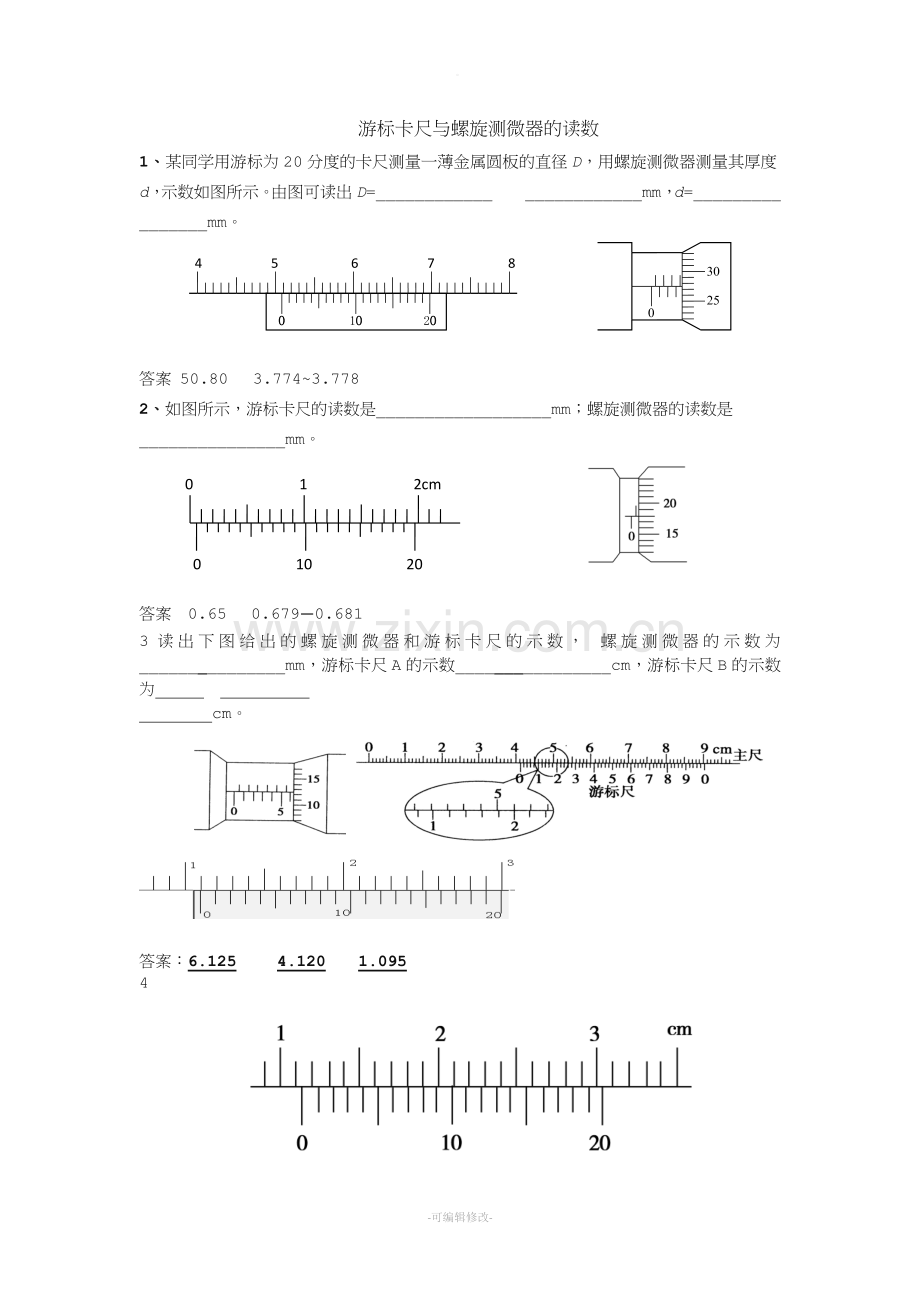

游标卡尺与螺旋测微器的读数
1、某同学用游标为20分度的卡尺测量一薄金属圆板的直径D，用螺旋测微器测量其厚度d，示数如图所示。由图可读出D=____________ ____________mm，d=_________ _______mm。
4 5 6 7 8

答案 50.80 3.774~3.778
2、如图所示，游标卡尺的读数是__________________mm；螺旋测微器的读数是_______________mm。
0
1
2cm
0
10
20

答案 0.65 0.679—0.681
3读出下图给出的螺旋测微器和游标卡尺的示数， 螺旋测微器的示数为_______________mm，游标卡尺A的示数________________cm，游标卡尺B的示数为
cm。

答案：6.125 4.120 1.095
4

答案： 1.140　

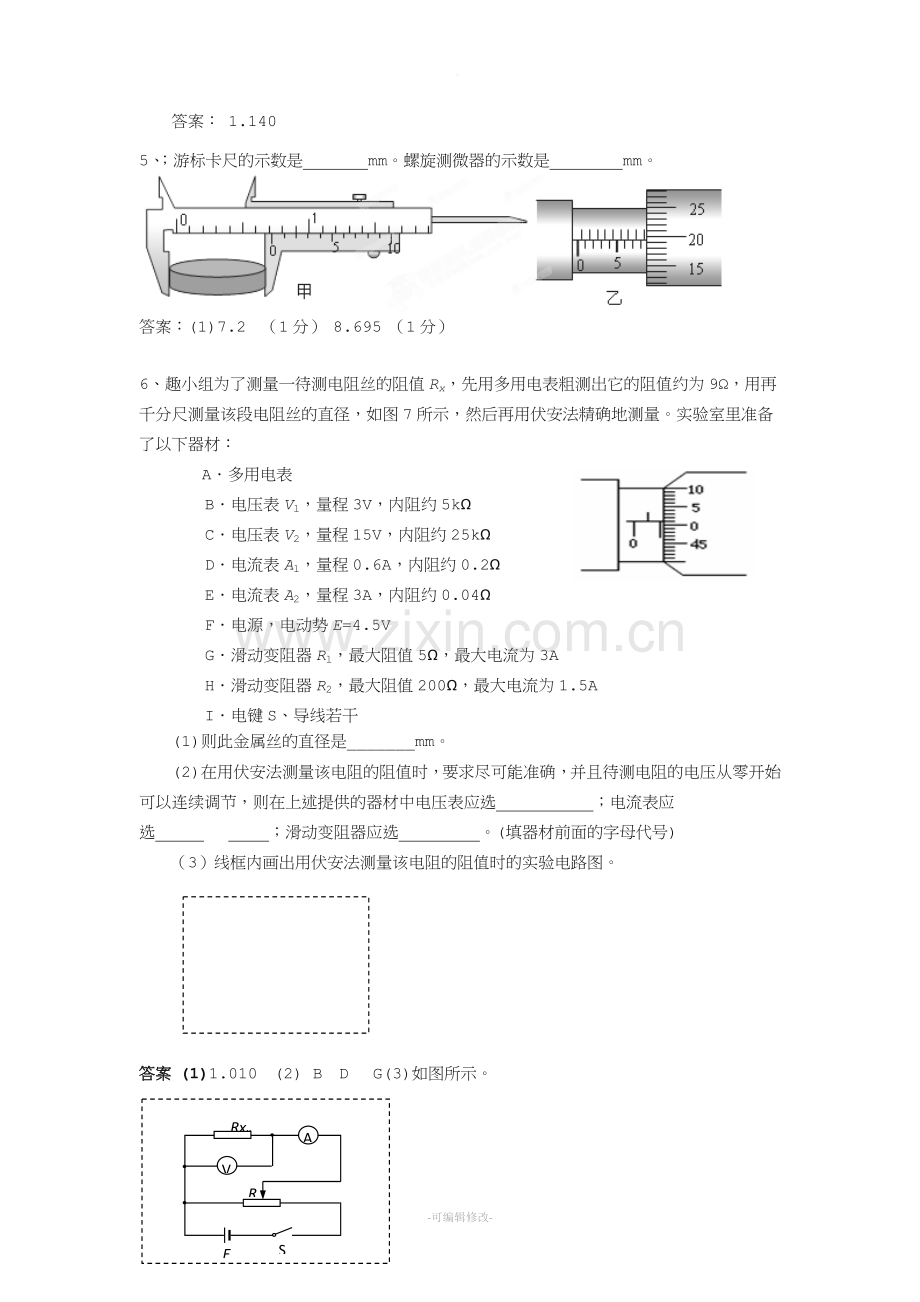

5、；游标卡尺的示数是 mm。螺旋测微器的示数是 mm。

答案：(1)7.2 （1分） 8.695 （1分）

6、趣小组为了测量一待测电阻丝的阻值Rx，先用多用电表粗测出它的阻值约为9Ω，用再千分尺测量该段电阻丝的直径，如图7所示，然后再用伏安法精确地测量。实验室里准备了以下器材：
A．多用电表
B．电压表Vl，量程3V，内阻约5kΩ
C．电压表V2，量程15V，内阻约25kΩ
D．电流表Al，量程0.6A，内阻约0.2Ω
E．电流表A2，量程3A，内阻约0.04Ω
F．电源，电动势E=4.5V
G．滑动变阻器Rl，最大阻值5Ω，最大电流为3A
H．滑动变阻器R2，最大阻值200Ω，最大电流为1.5A
I．电键S、导线若干
(1)则此金属丝的直径是_______mm。
(2)在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在上述提供的器材中电压表应选 ；电流表应选 ；滑动变阻器应选 。(填器材前面的字母代号)
（3）线框内画出用伏安法测量该电阻的阻值时的实验电路图。

答案 (1)1.010 (2) B D G(3)如图所示。
A1
R1
V1
Rxx
E
S

7、根细长而均匀的金属管线样品，长约为60cm，电阻大约为6Ω。横截面如图8所示。
图9

图8

d
0
1
10
20
0
mm
（1）旋测微器测量金属管线的外径，示数如图9所示，金属管线的外径为_________mm；
（2）如下器材
A．电流表（量程0.6A，内阻约0.1Ω)
B．电流表（量程3A，内阻约0.03Ω)
C．电压表（量程3V，内阻约3kΩ)
图10
D．滑动变阻器（1750Ω，0.3 A)
E．滑动变阻器（15Ω，3A)
F．蓄电池（6V，内阻很小)
G．开关一个，带夹子的导线若干
要进一步精确测量金属管线样品的阻值，电流表应选 ，滑动变阻器应选 。（只填代号字母）。
（3）图10所示的实际测量电路补充完整。
（4）金属管线样品材料的电阻率为r，通过多次测量得出金属管线的电阻为R，金属管线的外径为d，要想求得金属管线内形状不规则的中空部分的截面积S，在前面实验的基础上，还需要测量的物理量是 。计算中空部分截面积的表达式为S= 。
答案 （1）1.125±0.001 （2） A E (3)如图所示。
答图1

（4）管线长度L
8、某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：
（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为 mm；
5
0
20
25
15

（2）用螺旋测微器测量其直径如右上图，由图可知其直径为 mm；
（3）该同学用伏安法测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表A1（量程0～4mA，内阻约50Ω）
R1

S
R
A2
V1
电流表A2（量程0～10mA，内阻约30Ω）
电压表V1（量程0～3V，内阻约10kΩ）
电压表V2（量程0～15V，内阻约25kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）
滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）
开关S 导线若干
为使实验误差较小，要求测得多组数据进行分析，请在右框中画出测量的电路图，并标明所用器材的代号。
（5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为ρ＝ Ω·m。（保留2位有效数字）
答案 （1）50.15 （2）4.700 （3）
8在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l，用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻Rx．

图5—38 图5—39
（1）请写出测金属丝电阻率的表达式：＝_________________（用上述测量量的字母表示）．
（2）若实验中测量：金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图5—38所示，则金属丝长度的测量值为l＝_________________cm，金属丝直径的测量值为d=_________________mm．
（3）用电流表和电压表测金属丝的电阻时，由于电压表、电流表内阻的影响,不论使用电流表内接法还是电流表外接法,都会产生系统误差．按如图5—39所示的电路进行测量,可以消除由于电表内阻造成的系统误差．利用该电路进行实验的主要操作过程是:
第一步：先将R2的滑动头调到最左端,单刀双掷开关S2向1闭合，闭合电键S1，调节变阻器R1和R2,使电压表和电流表的示数尽量大些（不超过量程），读出此时电压表和电流表的示数U1、I1．
第二步：保持两滑动变阻器的滑动头位置不变，将单刀双掷开关S2向2闭合，读出此时电压表和电流表的示数U2、I2．
请写出由以上记录数据计算被测电阻Rx的表达式Rx=__________________．
答案：（1） （2）36.48～36.52 0.796～0.799
（3）
