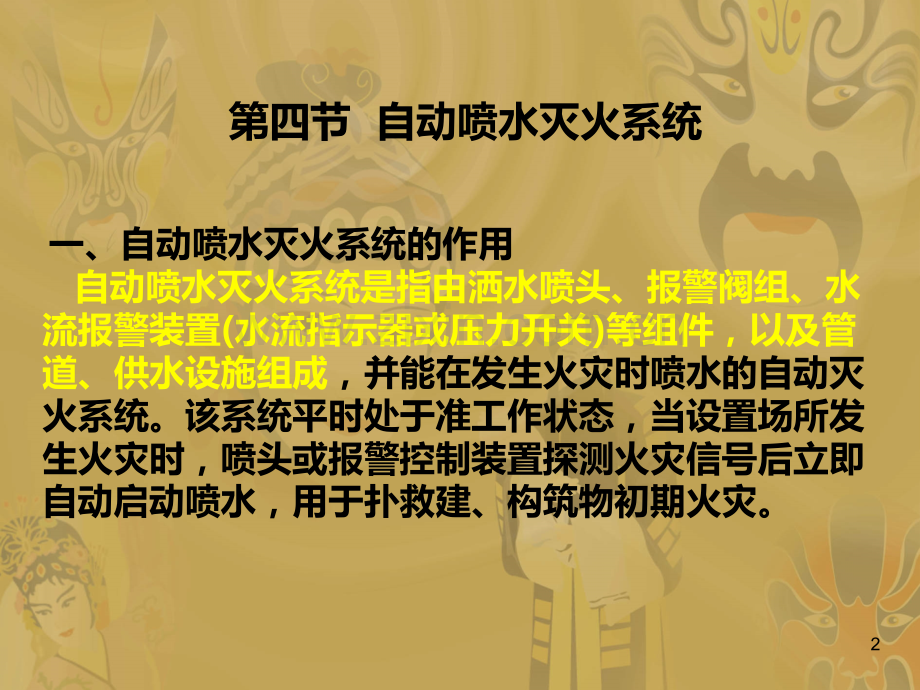

第七章 建筑消防设施基础知识第四节 自动喷水灭火系统1第四节 自动喷水灭火系统 一、自动喷水灭火系统的作用 自动喷水灭火系统是指由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。该系统平时处于准工作状态，当设置场所发生火灾时，喷头或报警控制装置探测火灾信号后立即自动启动喷水，用于扑救建、构筑物初期火灾。2二、自动喷水灭火系统的设置场所 现行国家标准建筑设计防火规范GB50016、高层民用建筑设计防火规范GB50045、人民防空工程设计防火规范GB50098、汽车库、修车库、停车场设计防火规范GB50067、飞机库设计防火规范GB5028498、石油化工企业设计防火规范GB50160等中对自动喷水灭火系统的设置场所分别作了具体规定。因此，设置时应符合现行国家标准的有关规定。3 三、自动喷水灭火系统的类型 自动喷水灭火系统，按安装的喷头开闭形式不同分为闭式(包括湿式系统、干式系统、预作用系统、重复启闭预作用系统和自动喷水泡沫联用系统)和开式系统(包括雨淋系统和水幕系统)两大类型。4湿式系统5干式系统（二）干式系统6预作用系统 7自动喷水泡沫联用系统雨淋系统 8水幕系统 9联动控制对象：消防设施联动控制装置2.4 消防设备的联动控制方式10 我们已经知道消防控制室可以对消防设备进行操作，实际上消防设备除了可以在消防控制室实现操作外，还可以在其他地方实现操作。消防设备的启动和停止有3种途径：1.机房启动。2.现场启动。3.控制中心启动。以消防水泵为例：11消防水泵房内观12第一种方式：消防水泵房电气控制柜启动按钮停止按钮电源配电箱1314思考与练习w教材P105 第914题15判断题w1、自动喷水灭火系统根据系统中所使用的喷头形式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。(Y )w2、末端试水装置可以检测干式系统和预作用系统充水时间。(Y)w3、直立型喷头是直立安装，水流向上冲向溅水盘的喷头。(Y )w4、下垂型喷头：下垂安装，水流向下冲向溅水盘的喷头。(Y )w5、特殊响应喷头：响应时间系数(RTI)小于或等于50(m.s)0.5且传导系数(C)小于或等于1.0(m?s)0.5的喷头。(N )16w6、快速响应喷头：平均响应时间系数(RTI)介于50(m.s)0.5和80(m?s)0.5之间且传导系数(C)小于等于l.0(m?s)0.5的喷头。(N )w7、标准响应喷头：响应时间系数(RTI)在80(m?s)0.5和350(ms)0.5之间且传导系数(C)不超过2.0(ms)0.5的喷头。(Y )w8、对于各种不同规格的喷头，均应有一定数量的备用量，其数量不应小于安装总数的1，且每种备用喷头不应少于10个。(Y )w9、安装喷头的位置不得设置影响喷头布水性能的障碍物。(Y )17选择题w39、_B_适用于怕水渍损失的场所，以及环境温度低于4或大于70的场所。多用于保护档案室、计算机、贵重纸张和票证等场所。w(A)湿式自动喷水灭火系统 (B)干式自动喷水灭火系统w(C)雨淋自动喷水灭火系统 (D)预作用自动喷水灭火系统w40、_C_适用于火灾水平迅速蔓延的场所。如舞台、火工品厂、以及高度超过闭式喷头保护能力的空间，严重危险级等场所。w(A)湿式自动喷水灭火系统 (B)干式自动喷水灭火系统w(C)雨淋自动喷水灭火系统 (D)预作用自动喷水灭火系统 18w1、下面哪种系统用的是开式洒水喷头_C_。w(A)湿式自动喷水灭火系统 (B)干式自动喷水灭火系统 w(C)雨淋自动喷水灭火系统 (D)预作用自动喷水灭火系统 w2、下面哪种系统中没有用到末端试水装置_C_。w(A)湿式自动喷水灭火系统 (B)干式自动喷水灭火系统w(C)雨淋自动喷水灭火系统 (D)预作用自动喷水灭火系统 19w3、下面哪种系统中没有用到水流指示器_C_。w(A)湿式自动喷水灭火系统 (B)干式自动喷水灭火系统w(C)雨淋自动喷水灭火系统 (D)预作用自动喷水灭火系统 w4、对于_C_和防火分隔水幕，宜采用压力开关作水流报警装置。w(A)湿式自动喷水灭火系统 (B)干式自动喷水灭火系统w(C)雨淋自动喷水灭火系统 (D)预作用自动喷水灭火系统 20w5、闭式洒水喷头的公称动作温度为68时对应颜色标志是_B_。w(A)绿 (B)红 (C)黄 (D)橙w6、哪种系统是自动喷水灭火系统中应用最广泛的系统_A_。w(A)湿式自动喷水灭火系统 (B)干式自动喷水灭火系统w(C)雨淋自动喷水灭火系统 (D)预作用自动喷水灭火系统 w7、快速响应喷头的响应时间系数(RTI)为_A_。w(A)小于或等于50(m?s)0.5 (B)小于或等于80(m?s)0.5 w(C)介于50(m?s)0.5和80(m?s)0.5之间 (D)介于80(m?s)0.5和350(m?s)0.5之间 21w8、特殊响应喷头的响应时间系数(RTI)为_C_。w(A)小于或等于50(ms)0.5 (B)小于或等于80(ms)0.5w(C)介于50(ms)0.5和80(ms)0.5之间 (D)介于80(ms)0.5和350(ms)0.5之间 w9、标准响应喷头的响应时间系数(RTI)为_D_。w(A)小于或等于50(ms)0.5 (B)小于或等于80(ms)0.5 w(C)介于50(ms)0.5和80(ms)0.5之间 (D)介于80(ms)0.5和350(ms)0.5之间22w10、玻璃球工作液为红色表示该玻璃球洒水喷头的公称动作温度为_B_。w(A)57 (B)68 (C)79 (D)93w11、玻璃球工作液为绿色表示该玻璃球洒水喷头的公称动作温度为_D_。w(A)57 (B)68 (C)79 (D)93w12、既可直立安装亦可下垂安装，在一定的保护面积内，将水呈球状分布向下喷洒并向上方喷洒的喷头是_D_。w(A)下垂型洒水喷头 (B)边墙型洒水喷头 w(C)直立型洒水喷头 (D)普通型洒水喷头23w13、支撑臂色标为白色表示该易熔元件洒水喷头的公称动作温度范围为_B_。w(A)5777 (B)80107w(C)121149 (D)163191w14、支撑臂色标为蓝色表示该易熔元件洒水喷头的公称动作温度范围为_C_。w(A)5777 (B)80107 (C)121149 (D)163191w15、支撑臂色标为红色表示该易熔元件洒水喷头的公称动作温度范围为_D_。w(A)5777 (B)80107 (C)121149 (D)163191 。24第二篇初级技能第八节 自动喷水灭火系统w自动喷水灭火系统是世界上公认的最为有效的自救灭火设施，应用最广泛、用量最大，且具有安 全可靠、经济实用、灭火成功率高等优点，灭控火成功率高达96.2%。自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。自动喷水灭火系统分类 w自动喷水灭火系统根据系统中所使用的喷头形式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。闭式自动喷水灭火系统采用闭式喷头，开式自动喷水灭火系统采用开式喷头。自动喷水灭火系统的适用范围w湿式自动喷水灭火系统适用于环境温度不低于4，且不高于70的场所。w干式自动喷水灭火系统适用于环境温度低于4，或高于70的场所。主要用于环境温度低于 4的冷冻库、寒冷地区非采暖房间等火灾危险性不高的场所。环境大于70吃的场所主要是因生产工 艺原因而需要或产生大量的热的生产车间。w预作用自动喷水灭火系统适用于怕水渍损失的场所，以及环境温度低于4或大于70的场所。在怕水渍损失的场所，可以代替湿式自动喷水灭火系统。目前多用于保护档案室、计算机、贵重纸张 和票证等场所。w雨淋系统适用于火灾水平迅速蔓延的场所。如舞台、火工品厂以及高度超过闭式喷头保护能力的空间，严重危险级，包括易燃液体喷雾操作区域、固体易燃物品、可燃的气溶胶制品、溶 剂、油漆、沥青制品厂的备料及生产车间、摄影棚、舞台葡萄架下部及易燃材料制作的景观展厅等。湿式自动喷水灭火系统w湿式自动喷水灭火系统的组成 w湿式自动喷水灭火系统是指准工作状态时，管道内充满压力水的自动喷水灭火系统。湿式自动喷水灭火系统适合在环境温度不低于4并不高于70的环境中使用，主要由闭式喷头、湿式报警阀组、水流指示器、压力开关、控制阀和末端试水装置及自动给水设备等部件组成。它具有自动探测、报警和喷水的功能，也可与火灾自动探测报警装置联合使用，使其功能更加完善、可靠。w湿式自动喷水灭火系统的工作原理(图3-30)w湿式自动喷水灭火系统在准工作状态时，湿式自动喷水灭火系统管网中充满水，可通过安装在最不利点的末端试水装置检验系统的可靠性。火灾发生时，火焰或高温气流使闭式喷头的感温元件动作，喷头开启，喷水灭火。水在管路中流动后，首先驱动水流指示器动作，将水流信号转化为电信号，送至消防控制中心显示火警发生区域并联动进入消防状态，同时打开湿式报警间和通向水力警铃的通道，水流冲击水力警铃发出声响报警信号。报警口压力升高使压力开关动作，将信号传至消防控 制中心启动消防泵。w四、自动喷水灭火系统的主要组件w自动喷水灭火系统的主要组件有报警阔组、喷头、水流报警装置(水流指示器或压力开关)、末端试水装置等。w报警阀组w报警阀组使水能够自动单方向流人喷水系统同时进行报警的阀组。在自动喷水灭火系统中，报警阀组是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水倒流回供水源、检验系统的供水装置和报警装置。按适用要求可分为:湿式报警阀组、干式报警阀组、，雨淋报警阀w1.湿式报警阀组w用于湿式系统，只允许水流入湿式灭火系统并在规定压力、流量下驱动配套部件报警的一种单向阀。w2.干式报警阀组w干式报警阀组用于干式系统。它是在其出口侧充以压缩气体，当气压低于某一定值时能使水自动流入喷水系统并进行报警的单向阀。w3.雨淋报警阀组w雨淋报警阀组用于雨淋系统、预作用系统、水幕系统和水喷雾系统。通过电动、机械或其他方法进行开启，使水能够自动单方向流人喷水系统同时进行报警的一种单向阀。w水流指示器w水流指示器是将水流信号转换成电信号的一种报警装置。安装在配水干管或配水管始端，其功能是及时报告发生火灾的部位。设置闭式自动喷水灭火系统的建筑内，每个防火分区和楼层均应 流指示器。当水流指示器前端设置控制阀时，应采用信号阀。w压力开关w压力开关是自动喷水灭火系统中的一个部件，其作用是将系统的压力信号转换为电信。应采用压力开关控制稳压泵，并应能调节启停压力。对于雨淋系统和防火分隔水幕，宜采用压力开关作水流报警装置。w末端试水装置w末端试水装置由试水阀、压力表以及试水接头等组成。末端试水装置作用是检验湿式系统的可靠性、测试系统能否在开放一只喷头最不利条件下可靠报警并正常启动。测试水流指示器、报警阀、压力开关、水力警铃的动作是否正常，配水管是否畅通，以及最不利点处的喷头压力等。也可以检测干式系统和预作用系统充水时间。w每个报警阀组控制的最不利点喷头处应设置末端试水装置，其他防火分区和楼层的最不利点喷头处应设置直径为25mm的试水间。w(五)自动洒水喷头w1.自动洒水喷头的类型w(1)按结构形式分类 w闭式喷头:具有释放机构的洒水喷头。w开式喷头:无释放机构的洒水喷头。根据热敏感元件分类 w易熔元件喷头:通过易熔元件受热熔化而开启的喷头。w玻璃球喷头:通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的喷头。w根据安装位置和水的分布分类 w通用型喷头:既可直立安装亦可下垂安装，在一定的保护面积内，将水呈球状分布向下喷洒并 向上方喷洒的喷头。w直立型喷头:直立安装，水流向上冲向溅水盘的喷头。w下垂型喷头:下垂安装，水流向下冲向溅水盘的喷头w边墙型喷头:靠墙安装，在一定的保护面积内，将水向一边(半个抛物线)喷洒分布的喷头。w按喷头灵敏度分类w快速响应喷头:响应时间系数(RTI)小于或等于50(m.S)0.5且传导系数(C)小于或等于 1.0(m/s)o.5的喷头。w特殊响应喷头:平均响应时间系数(R)介于50(m.s)0.5和80(ms)o.5之间且传导系数(C)小于等于1.0(mls)o.5的喷头w标准响应喷头:响应时间系数(RTI)在80(mis)0.5和350(m.s)0.5之间且传导系数(C)不超过2.0(mls)0.5的喷头。w特殊类型喷头w干式自立喷头:由一个特殊短管和安装于特殊短管出口的喷头组成，在短管人口处有一个密封物。在喷头动作前，此密封物可阻止水进入短管。w齐平式喷头:喷头的部分本体(包括根部螺纹)安装在吊顶下平面以上，而部分或全部热敏感元件在吊顶下平面以下的喷头。w嵌入式喷头:除根部螺纹外，喷头的全部或部分本体被安装在嵌入吊顶的护罩内的喷头。w隐蔽式喷头:带有装饰盖板的嵌入式喷头。w带涂层喷头:在无镀层或有镀层喷头外部蘸覆有蜂蜡或沥青等易熔防腐材料的喷头。w带防水罩的喷头:用于货架或开放网架，带有固定于热敏感元件上方的防水罩，可防止安装于高处的喷头将水喷洒在热敏感元件上的喷头。w(6)几种典型的洒水喷头w2.自动洒水喷头的公称口径和接头螺纹w洒水喷头的公称口径和接头螺纹的规格。w3.自动洒水喷头的适用范围 自动洒水喷头是自动喷水灭火系统的主要部件，在系统中起着探测火警、启动系统喷水灭火作用，广泛用于高层建筑、娱乐场所、商场宾馆、地铁隧道、人防工程、机场码头、车间、仓库、等适宜用水灭火的场所。w4.自动洒水喷头公称动作温度与色标 w玻璃球洒水喷头的公称动作温度有13档，易熔元件洒水喷头的公称动作温度有7档。玻璃球洒水喷头的公称动作温度由不同颜色的玻璃球工作液进行标志，易熔元件洒水喷头的公称动作温在喷头轭臂上作出相应的颜色标志。w闭式洒水喷头的公称动作温度和颜色标志。w5.自动洒水喷头清洁维护要求与方法 w喷头是自动喷水灭火系统的重要功能组件，应使每个喷头随时都处于正常状态，因此应每月对喷头进行检查:w(1)若发现喷头有漏水、腐蚀、玻璃球中有色液体变色，或数量减少等现象，应立即更换。w(2)对于腐蚀性严重的场所，喷头可采用涂蜡或涂防腐蚀涂料等防腐蚀措施，但绝对不允许涂在感温元件上。w(3)灰尘的堆积会影响喷头动作的灵敏度，当发现喷头上有权滞尘埃(尤其是室内改造装潢后的粉尘、涂料油漆微粒等附着物)应及时清除，以防因附着物引起隔热，影响喷头动作，对轻质粉 尘可用刷子刷掉或用空气吹除，对涂料油漆微粒等附着物可采用相应有机溶剂小心擦拭。w6、自动洒水喷头的清洁维护注意事项 w(1)安装喷头的位置不得设置影响喷头布水性能的障碍物，当发现喷头周围有影响喷头动作或洒水的障碍物时，应立即进行清理。w(2)更换喷头时应使用专用扳手，不得利用喷头轭臂进行安装与拆卸。w(3)对于各种不同规格的喷头，均应有一定数量的备用量，其数量不应小于安装总数的1%，且每种设备用喷头不应少于10个。252627
