BIM在工程质量管理中的应用.ppt

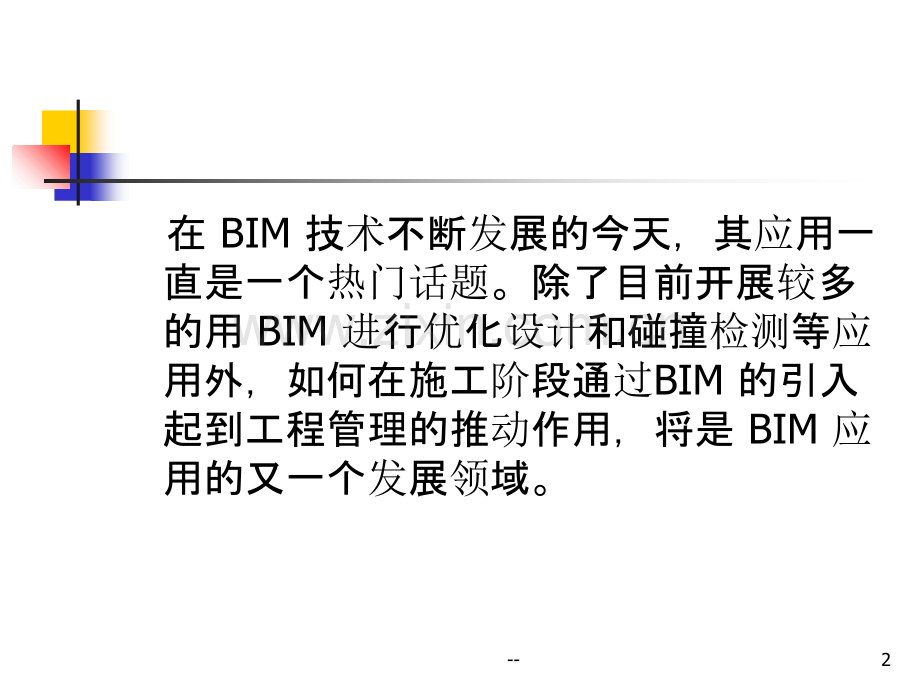

BIM在工程质量管理中应用 1-在 BIM 技术不断发展的今天，其应用一直是一个热门话题。除了目前开展较多的用 BIM 进行优化设计和碰撞检测等应用外，如何在施工阶段通过BIM 的引入起到工程管理的推动作用，将是 BIM 应用的又一个发展领域。2-1 依托 BIM 进行质量管理概况 1.1 BIM 辅助质量管理概况 在工程质量管理中，既希望对施工总体质量概况有所了解，更要求能够关注到某个局部或分项的质量情况，从工作程序方面讲求的则是动态管理和过程控制。基于此特点，BIM 模型能够作为一个直观有效的载体，无论是整体或是局部质量情况，都能够以特定的方式呈现在模型之上。3-1.2 基于 BIM 实施质量管理的优势 在工程项目中，不同的参建主体所应用和关注的质量信息各有侧重点，BIM 辅助下的质量管理为工程参建各方都能够提供很多便利，如表 1 所示。4-表 1 依托 BIM 实施质量管理的优势5-2 基于 BIM 实施工程质量管理实要点 基于 BIM 进行质量管理，其重点是信息。依靠信息流转的增强，提升了质量管理的效率、力度、全面性。依托 BIM 传递工程质量信息则能成为各个环节之间优秀的纽带，不仅保证了质量信息的完整性，更能让信息更为准确、及时传递。6-2.1 质量管理信息收集与录入n2.1.1 现场采集 基础采集方式可采用数码相机、IPAD 等普通拍照方式。当在现场情况复杂、质量信息量大、涉及对象多的情况下，可配合使用全景扫描技术，并辅以视频影像。n2.1.2 质量信息录入 将现场质量信息记录之后，需将信息录入至BIM 模型之中，为原有模型再增加一项新的质量信息维度。7-图 1 基于 BIM 实施的质量管理关键流程8-2.2 BIM 辅助质量管理的主要内容n2.2.1 材料设备质量管理 在基于 BIM 的质量管理中，可以由施工单位将材料管理的全过程信息进行记录，包括各项材料的合格证、质保书、原厂检测报告等信息进行录入，并与构件部位进行关联。监理单位同样可以通过 BIM 开展材料信息的审核工作，并将所抽样送检的材料部位在模型中进行标注，使材料管理信息更准确、有追溯性。9-n2.2.2 施工过程质量管理 将 BIM 模型与现场实际施工情况相对比，将相 关检查信息关联到构件，有助于明确记录内容，便于统计与日后复查。引入 BIM 技术，报验申请方将相关数据输入系统后可自动生成报验申请表，应用平台上可设置相应责任者审核、签认实时短信提醒，审核后及时签认。该模式下，标准化、流程化信息录入与流转，提高报验审核信息流转效率。10-3 基于 BIM 实施的工程管理关键数据 基于 BIM 实施工程管理，整体的核心方式是通过前台操作窗口将质量信息录入至 BIM 模型中，再由模型的构件集成质量信息，最后再以独立标签的形式反馈回前台操作窗口，在窗口中进行质量信息的浏览与管理。质量信息包括 3 部分:基础信息、记录信息和处理信息。11-3.1基础信息n时间信息n坐标信息 坐标信息作为质量信息的对象判断依据，在BIM 质量管理系统中分为 2 类:平面图中的平面坐标，三维 BIM 模型中的实际构件编号。12-3.2 质量记录信息 质量信息作为质量的情况记录，通过传统的文字叙述表达关于质量的具体情况，并汇入 BIM 模型之中，成为构件的属性信息。在工程项目中，质量信息是 BIM 质量管理系统的核心，信息的种类划分、逻辑划分、阶段划分是管理系统的前提条件，为此，系统先行完成对工程质量管理的分类。BIM 质量管理系统中，对质量记录信息进行分类，如原材料加工质量信息、现场施工质量信息、现场检查验收质量信息等(见表 2)。13-表2 主要质量信息分类14-3.3 质量处理信息 处理信息的内容主要分为 3 点:质量问题发现、质量问题处理、质量问题分析。对应这 3 种质量问题的处理情况，BIM 管理系统中采用不同的标签对各类信息进行区别。可见，质量处理信息充分反映了质量管理中动态控制的原理，可以使质量管理者通过 BIM 实施平台，清晰了解工程中的质量问题发生、处理、解决的状态，提升了对工程项目的整体掌控能力。15-4 基于 BIM 实施质量管理应用实例 在上海中心超高层建筑的施工过程中，进行了基于 BIM 实施质量管理的试点应用16-4.1 总体策划思路 选取该项目幕墙专业工程作为试点，将幕墙系统工程的全过程施工质量信息录入到 BIM 模型中，并在模型中对发现的质量关键环节进行跟踪管理。17-4.2 现场质量工作开展n施工信息录入 在施工之前，由施工方从施工计划中提取施工信息(如施工时间、完成时间、部位等)，并将施工信息录入至为模型开设的端口界面中，使模型拥有施工信息属性。n现场信息录入 进入现场后，对现场监理工程师所发现的质量问题进行采集，通过 IPAD 进行质量信息记录，通过照片、全景照片、视频等方式从多重角度还原现场情况。照片采集后，进行文字录入，描述现场质量问题内容，并对模型构件进行关联与录入，完成对 3项关键信息的收集与录入(见表 3)。18-表 3 现场记录质量信息分类及内容19-4.3 后续质量管理控制操作 在记录完现场情况后，对记录的质量信息联网上传至数据库中，完成对整体 BIM 模型的录入工作。在将质量情况录入模型后，通过模型，在内业完成对现场质量分析，并决定由于质量问题较严重，向施工单位派发通知单，质量管理系统随之提升标签等级，以醒目红色标记标识此处已由监理工程师派发通知单，提醒业主注意。派发通知单 3d 后，施工方通知监理方已完成整改，因此，在 BIM 质量管理系统中对标签进行编辑，降低标签等级，并记录(见图 2)20-图 2 工程现场应用流程21-结语：通过 BIM 实施的工程质量管理仍处在探索过程中，但无疑这是一种较传统的管理方式更为有效的系统。通过 BIM 的三维模型能很好地还原质量发生的地点与对象，方便了质量问题的协调工作。22-23-
