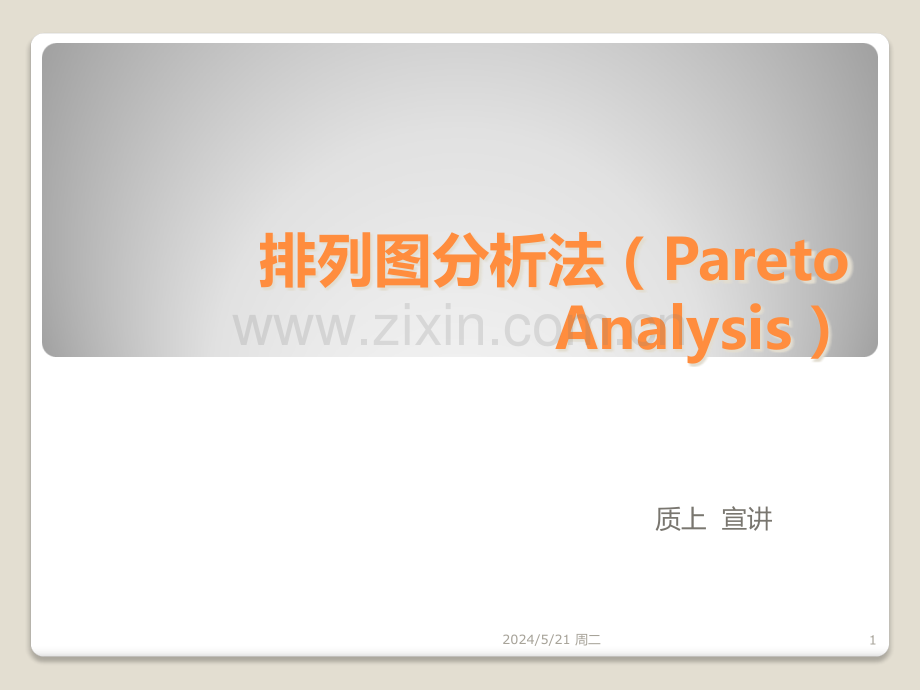

排列图分析法.ppt

排列图分析法（Pareto Analysis）质上 宣讲2024/5/21 周二1排列图分析法1 概述：排列图又叫巴雷特图，或主次分析图，它首先是由意大利经济学家巴雷特（Pareto）用于经济分析，后来由美国质量管理专家朱兰（J.M.Juran）将它应用于全面质量管理之中，成为全面质量管理常用的质量分析方法之一。该方法强调为80%的问题找出关键的几个致因（通常为20%）。2024/5/21 周二22 何时用：凡是一个问题的产生有多个变量因素并需要找出其中最关键的因素时，都可使用这一方法。在一个改进项目的开始阶段尤为有用。3 何时不用：如果设置有更完善的系统就没有必要使用此法。2024/5/21 周二3排列图分析法4 培训：需具备基本的统计知识以备分析之用。排列图中有两个纵坐标，一个横坐标，若干个柱状图和一条自左向右逐步上升的折线。左边的纵坐标为频数，右边的纵坐标为频率或称累积占有率。一般说来，横坐标为影响产品质量的各种问题或项目，纵坐标表示影响程度，折线为累计曲线。2024/5/21 周二4 排列图法的应用实际上是建立在ABC分析法基础之上的，它将现场中作为问题的废品、缺陷、毛病、事故等，按其现象或者原因进行分类，选取数据，根据废品数量和损失金额多少排列顺序，然后用柱形图表示其大小。因此，排列图法的核心目标是帮助我们找到影响生产质量问题的主要因素。例如，可以将积累出现的频率百分比累加达到70%的因素成为A类因素，它是影响质量的主要因素。2024/5/21 周二52024/5/21 周二6排列图的绘制步骤 排列图能够从任何众多的项目中找出最重要的问题，能清楚地看到问题的大小顺序，能了解该项目在全体中所占的重要程度，具有较强的说服力，被广泛应用于确定改革的主要目标和效果、调查产生缺陷及故障的原因。因此，企业管理人员必须掌握排列图的绘制，并将其应用到质量过程中去。2024/5/21 周二7 一般说来，绘制排列图的步骤如图7-1所示，即：确定调查事项，收集数据，按内容或原因对数据分类，然后进行合计、整理数据，计算累积数，计算累积占有率，作出柱形图，画出累积曲线，填写有关事项。2024/5/21 周二8 图7-1 排列图的绘制步骤2024/5/21 周二95 能达到何目标：非常直观地展示出如何确定问题的优先顺序，将资源集中在何处才能取得最佳效益。这种展示让企业各级一看就懂。6 注意事项：仔细分析结果总是很重要；不仅靠数据还要利用常识来找出问题的原因和优先顺序。2024/5/21 周二10排列图分析法7 使用程序：找出问题和可能的原因。收集有关原因的信息。绘制帕雷托分析图，横坐标表示原因，纵坐标表示问题，以出现次数、频率或造成的成本来表示。找出最关键的几个原因。依据重要性排序，利用改进技术消除产生问题的原因。2024/5/21 周二11排列图分析法8 排列图的应用实例 某化工机械厂为从事尿素合成的公司生产尿素合成塔，尿素合成塔在生产过程中需要承受一定的压力，上面共有成千上万个焊缝和焊点。由于该厂所生产的十五台尿素合成塔均不同程度地出现了焊缝缺陷，由此对返修所需工时的数据统计如表7-1所示。2024/5/21 周二12表7-1 焊缝缺陷返修工时统计表序号项目返修工时fi频率pi/%累计频率fi/%类别1焊缝气孔14860.460.4A2夹 渣5120.881.2A3焊缝成型差208.289.4B4焊道凹陷156.195.5B5其 他114.5100C合计2451002024/5/21 周二13排列图分析法 从上表中可以看出，我们要确定的分析对象是尿素合成塔，问题的分类项目主要有焊缝气孔、夹渣、焊缝成型差、焊道凹陷及其他缺陷，前三个要素累加起来达到了89.4%。根据这些统计数据绘制出如图7-2所示的排列图：横坐标是所列举问题的分类，纵坐标是各类缺陷百分率的频数。2024/5/21 周二14图7-2 焊缝缺陷的排列图2024/5/21 周二15序号不合格项名称频数（台）累计频数（台）累计百分比1慢泄漏373749%2不制冷145168%3噪声大85979%4外表凹坑76688%5外表油漆36992%6接地电阻37296%7压缩机27499%8绝缘电阻175100%2024/5/21 周二16根据表根据表2.12.1作出图作出图2.12.1即为排列图。图表均能看出前三项（即为排列图。图表均能看出前三项（1 1、慢泄漏，、慢泄漏，2 2、不制冷，不制冷，3 3、噪声大）占、噪声大）占80%80%，是本实例中的关键项，为急待解决的不，是本实例中的关键项，为急待解决的不合格项。合格项。2024/5/21 周二17排列图分析法 从这张焊缝缺陷的排列图中可以得出以下结论：累计频率百分数在0-70%左右的因素是影响产品质量的关键原因，即焊缝气孔和夹渣是影响尿素合成塔焊缝缺陷的主要原因，属于类因素（类因素一般不宜超过三个）；累积频率百分数处在7090之间的因素对合成塔的焊缝缺陷有一定的影响，属于类因素；其他因素对焊缝缺陷的影响很小，属于C类因素。因此，为了提高尿素合成塔的质量，该厂应该重点解决的问题是焊缝气孔和夹渣等缺陷。2024/5/21 周二18排列图分析法8 例2：某洗衣机制造商出现质量危机。在一次广泛的可信度测试中，一家大型杂志将其品排在末位并建议消费者不要购买。该公司具有完善的失误记录，列出的失误种类达22种。但运用帕雷托分析法表明，仅其中的4种失误就占了所有记录的83%。2024/5/21 周二19排列图分析法本课程学习到此 Thank You!Thank You!北京数码神州科技有限责任公司质上教育2024/5/21 周二20
