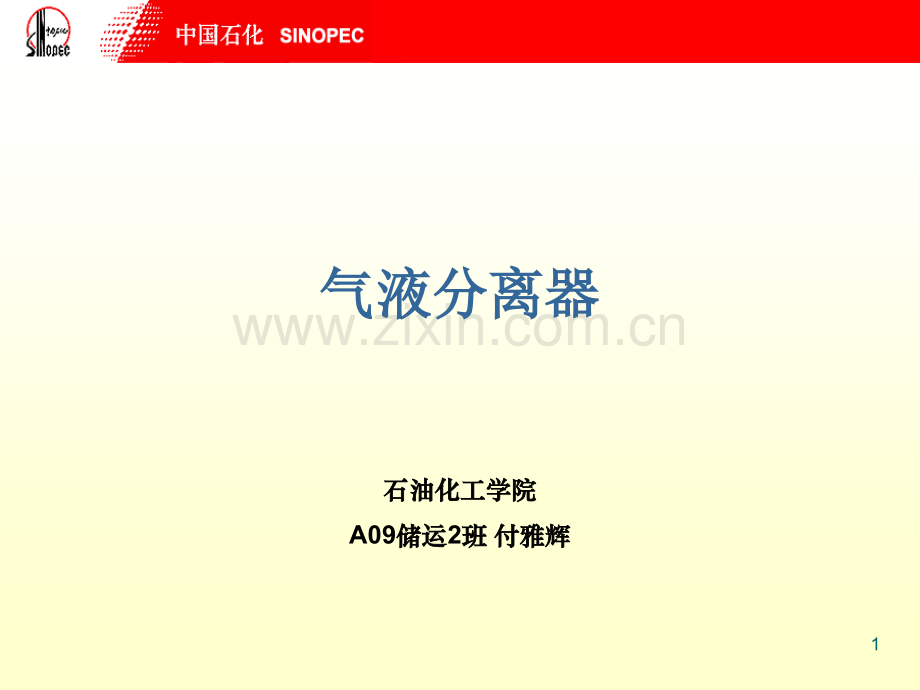

气液分离器系统介绍PPT.ppt

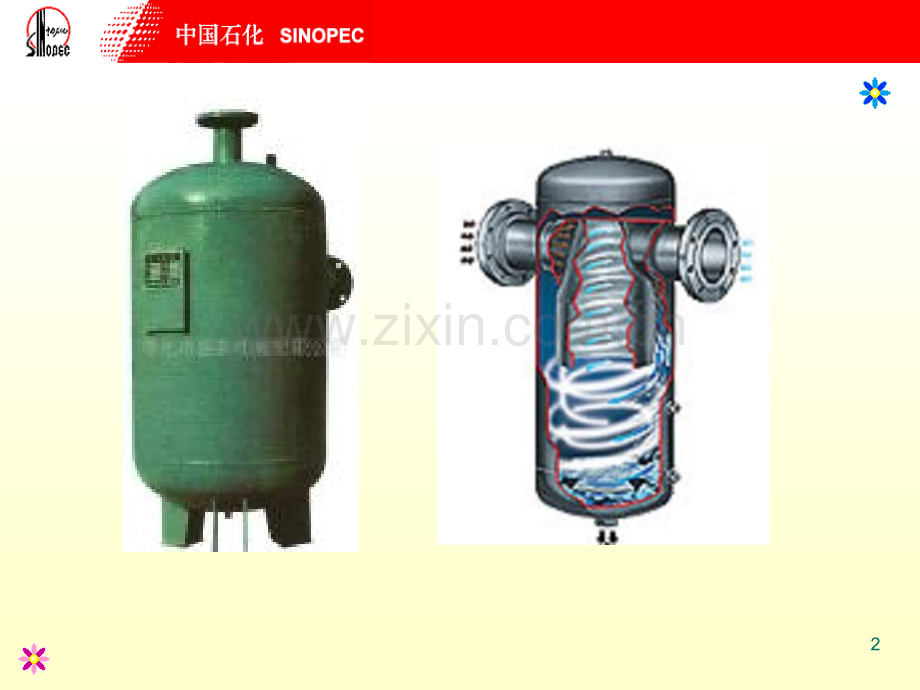

气液分离器气液分离器石油化工学院石油化工学院A09储运储运2班班 付雅辉付雅辉123v旋涡分离v折流板分离v丝网除沫器 分类分类41.重力沉降2.折流分离3.离心力分离4.丝网分离5.超滤分离6.填料分离等分离方法分离方法5一、利用组分质量（重量）不同对混合物进行分离（如分离方法1、2、3、6）。气体与液体的密度不同，相同体积下气体的质量比液体的质量小。二、利用分散系粒子大小不同对混合物进行分离（如分离方法4、5）。液体的分子聚集状态与气体的分子聚集状态不同，气体分子距离较远，而液体分子距离要近得多，所以气体粒子比液体粒子小些分离原理分离原理6产产品品展展示示7处理流量处理流量1800Nm3/min QF气液分离器气液分离器 气液分离器俗称油水分离器，用来分离气体中大于5微米的液体和固体颗粒。是在气体中除油水的最简单实用的设备。QF气液分离器可应用于对压缩空气、合成气、煤气、氢气、氮气、氧气、天然气、瓦斯气、沼气、氨气、硫化氢、尾气等各种气体的气液分离。QF气液分离器设计制造符合国内或国外的各种标准和规范，如GB150钢制压力容器或ASME标准，并刻有CS及ASME钢印。概要介绍概要介绍8 通过五级分离降速、离心、碰撞、变向、凝聚等原理，除去压缩空气（气体）中的液态水份和固体颗粒，达到净化的作用。湿气在冷却过程中冷凝后，在分离器中的挡板廹使气体改变方向二次，并以设计好的速度旋转，产生离心力高效地分离出液体和颗粒，排水器应及时排放出冷凝液。常安置在后冷却器的后面，因为要求进气温度越低越好，一般不超过60。工作原理工作原理910设计参数11
