电梯安装施工组织.doc

归档编号:B1-5

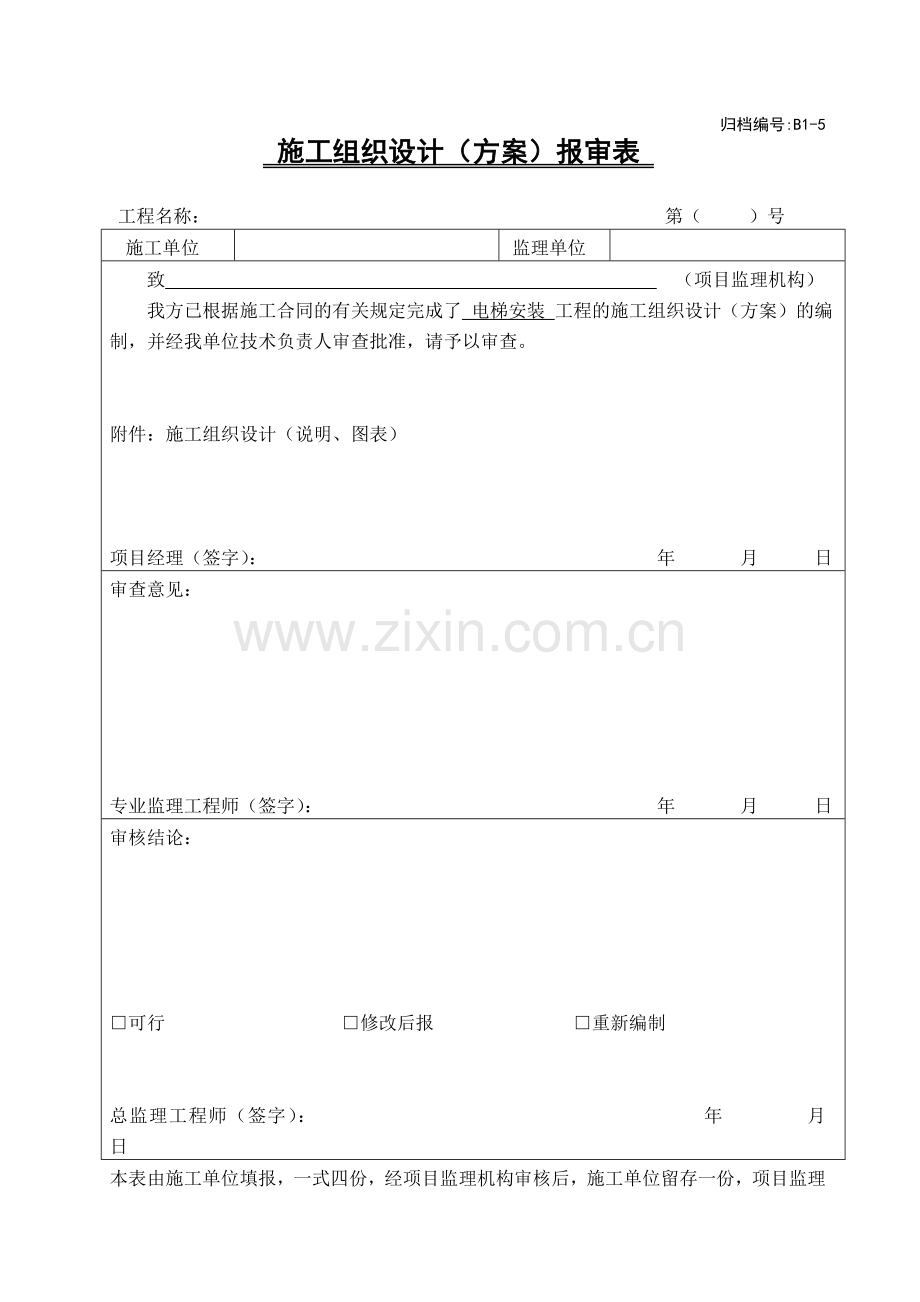

施工组织设计（方案）报审表

工程名称： 第（ ）号
施工单位

监理单位

致 （项目监理机构）
我方已根据施工合同的有关规定完成了 电梯安装 工程的施工组织设计（方案）的编制，并经我单位技术负责人审查批准，请予以审查。

附件：施工组织设计（说明、图表）

项目经理（签字）： 年 月 日
审查意见：

专业监理工程师（签字）： 年 月 日
审核结论：

□可行 □修改后报 □重新编制

总监理工程师（签字）： 年 月 日
本表由施工单位填报，一式四份，经项目监理机构审核后，施工单位留存一份，项目监理机构收存三份。
施工作业审批意见表

安装负责人
审核意见：

审核人（签名）： 日期： 年 月 日

技术负责人
审核意见：

审核人（签名）： 日期： 年 月 日

质量负责人
审核意见：

审核人（签名）： 日期： 年 月 日

安全负责人
审核意见：

审核人（签名）： 日期： 年 月 日

施工组织设计方案

批 准：

审 核：

编 写：

公司

目 录

1、编制依据
2、工程概况
3、施工组织结构和管理规定
4、资质审查
5、施工方案
6、安全措施
7、项目组织构架
8、HSE责任制
9、施工进度计划表
10、电梯关键、特殊安装工序的对应措施
11、电梯安装施工质量保证措施
12、环境管理措施
13、冬雨季及特殊环境施工措施
14、事故处理及应急计划

附页一：电梯施工控制流程图
附页二：电梯施工现场人员的职责、权限
1、编制依据：
1.1 GB50310-2002 《电梯工程施工质量验收规范》
1.2 GB7588-2003《电梯制造与安装安全规范》
1.3 《电梯安装说明书》
1.4 《电力建设安全操作规程》
1.5 《 公司安全管理制度》
2、工程概况：
工程概述：
本工程共有 24 台垂直电梯。我司将严格按照合同条款的要求完成该工程项目，并届时根据现场实际情况制定周密、细致的施工方案。
电梯的安装工期自需方提供合格井道和提供必备施工条件之日算起，我司保证在合同签定日期内完成，具体施工进度组织方案在安装前提供。
我司对此工程高度重视，将投入多名工程管理人员（负责工程协调、工程技术及质量、施工现场安全管理等工作）保证工程的施工质量及工期；在安装技术人员方面，我司每台电梯将投入有丰富电梯安装经验并训练有素的安装人员，具体投入人员名单详见《现场施工人员情况明细表》。
工程特点：
该工程具有项目技术难度高、环境复杂等特点。需我公司工程本部各部门协同努力及需方的紧密配合，才能保质按期圆满完成各项工程项目，因此制定此方案，希望各单位按此方案严格执行，使该工程能顺利完成，对于施工方案中未能提出的一些细节将在施工中不断完善和补充。
工程名称：
工程地点：
数 量： 台
规 格：

序号
名 称
数量
安装位置
层/站
载重量
额定速度
1

3、施工组织结构和管理规定
一、 该安装工程的施工，由 公司工程部负责管理，其属下分设调度组、技术组、调试验收组及项目监理组、安装队等相关部门分别担任施工实施与配合，其职能如下：
1、调度组负责一切的合同管理，工程费用的计价结算。
2、技术组组负责解决施工过程产生的技术问题同时对安装工艺进行监督指导。
3、项目负责人将根据施工进度，进行现场不定期的安全抽查工作，保证施工安全。
4、项目负责人负责对整个工程实施全面质量监督。
5、项目监理组、安装队是整个工程的具体实施部门。
二、施工过程中的运作如下：
1、项目监理组将派驻项目负责人对施工进度进行监控，并负责解决和业主、土建部门的施工配合问题，确保工程按计划完工。
2、安装队负责现场安装工作，安装人员必须服从管理人员、监理公司及业主统一管理
3、调试验收组在安装队完成机械电器安装后，派出专业人员进行整梯调试和验收工作。
三、施工管理----电梯安装现场管理细则
1、各区负责安装的小组长为该区安全负责人，该区的施工安全由小组长负责。
2、 烧焊动火必须先向有关负责人申请，违反各区总包单位规定擅自动火的，按规定追究当事人、组长的责任。
3、 每天开工前组长负责检查各安装人员的安全带、安全帽、工作服、胸卡的佩戴情况，并作相应登记。
4、 收工时必须有专人负责检查各层安全防护栏，确保各层安全防护栏完好、无遗漏，并作纪录。
5、 各区的安装人员由各组长每天考勤，如有特别情况不能开工的，必须提前向总负责人申请，同时如果发现现场有未上报的人员在施工，将追究组长的责任。
6、 严禁在工具房所设吸烟区以外吸烟。
7、 严禁在公共场所随地扔垃圾、口出秽言、打闹等有损我公司形象的行为。
8、 工具房必须每天设定卫生负责人，各作业场所清洁卫生。
9、 各区仓库的电梯物料进出必须作登记。
10、 施工计划按要求制定、张贴，每日填写，并符合合同工期要求，延长有依据。
11、 人员具有环保知识：特殊、普通废物有那些和如何处置；应急方法（火灾、油泄漏、氧乙炔泄漏）；使用氧、乙炔；使用灭火器和判断失效 。
安装管理部
质量监督
安装进程监督
整体工程验收检查(整机)
安装过程进程检查
导轨安装
电缆放线
隐藏工程
钢丝绳浇灌
机房钢梁埋设
现场管理
与公司协调
调试部门
调试质量
检 查
电梯调试
技术人员
机械调整

电气调整
安装计划表
土建进度
水电工程
工作分工
安装人员管 理
日常生活
安全管理
现场施工安全管理
安全员
现场施工管理
与用户协调

12、 电器有漏电保护并可靠接地；卷扬机制动器可靠；手动葫芦有防脱钩装置，在限量内使用。

维修中心
维修人员管理部
备品备件管理部
设备管理部
技术培训部
质 量 监 督
维 保 计 划
技 术 负 责
易损配件管理
库存备件管理
更换配件管理
交 通 设 备
通 讯 设 备
维修保养工具设备
用户管理电梯人员培训
维保技术人员培训
正常保养
(20:00后)
故障处理
(24小时)
维修汽车
摩托车
手 机
传呼机
对讲机
机 械
工 具
电 气
工 具
A
区
4
人
C
区
3
人
B
区
4
人
机械技术维修2名
电子技术维修2名
大故障以最快时间处理
小故障
30分钟时间处理

4、资质审查：

5、施工方案：
施工布置
1、施工准备
1）妥善安排施工人员生活,进行安全教育及技术交底.
2）认真阅读图纸及施工工艺说明,领会图纸精神,掌握施工工艺,发现问题及时向上级主管部门提出并及时拿出解决方案.
3）开箱点件：施工前,将设备整箱运到现场,通知厂家来人,并与建设单位交接清楚,做好开箱前的准备工作（工具、库房、人力）.开箱时通知建设单位参加,开箱时按装箱单清点,同时收集好随机文件.若有缺件、错件、次品,则列出清单,填好欠品要求书,并由建设单位、安装单位及厂家代表签名并反馈有关单位解决.
4）搭脚手架：脚手架由施工方搭设,搭设脚手架必须戴好安全帽、系牢安全带,安全带必须系在牢固物体上,. 脚手架应采用坚固可靠的材料,不能随便架设临时脚手架.当攀登脚手架作业前,应仔细检查脚手架是否牢固可靠, 脚手架的工作台应最少由两块宽250mm,厚40mm的木板作成,其长度应伸过支撑处150~300mm,不能伸出井道外面,以免发生意外,脚为了保护在工作台下面工作人员应有盖板防护.手架完工后进行安全检查,无误后方可使用.
5）做好井道及机房复测记录：根据井道布置图检测井道深度、宽度的偏差,及地坑深度、顶层高度、厅门高度、宽度的偏差,检查机房预留孔位置情况,若发现与图纸不符或偏差较大,要及时找相关单位解决.
6）联系安装井道与机房照明：应用36V符合亮度要求的安全电压照明.
7）联系好施工用电（220V、380V）,施工用电一般每隔8~9层设一临时电源,机房要设临时电源,电源注意接地,确保用电安全.
安装施工
1）安装时带班班长根据各安装工序的顺序妥善安排,合理分工,提高工效.做好机械、电器安装的配合.
2）带班班长及时了解任务完成的情况,发现问题及时解决.
3）工作中要认真负责,严格按图纸施工,确保每道工序符合规范要求.质量不合格应立即返工整改,并做好工序检查记录.
4）电梯安装完工后,进行全面清理检查使电梯处于待调试状态.
3、电梯调试
1）调试前准备：调试前必须进行全面检查,包括机械部分、电气部分,各安全开关,各电源,各润滑部位无误后,方可开始调试.
2）试车调试：先进行慢车试车,然后根据调试要求进行快车调试,经反复调试后,使电梯性能及各种指标均符合规范要求.
4、成品保护：
电梯安装调试完毕未交验之前及时与建设单位、土建单位联系,互相配合做好成品保护,防止损坏丢失,机房门窗必须锁牢.
施工工序
1、放线
2、导轨组装：这是电梯安装质量的关键,要仔细、认真、包括：
导轨支架的安装,注意水平度及垂直间距
导轨的安装及校验：导轨安装必须达到规范及标准的要求.
轿厢导轨顶间面的距离偏差应为：0～+2mm
对重导轨顶间面的距离偏差应为：0～+3mm
每列导轨工作面{包括顶面侧面}与安装基准线每5m偏差均不应大于下列数值： 轿厢导轨和设有安全钳的对重导轨为0.6mm；
不设有安全钳的对重导轨为1.0mm
3、安装曳引机组、控制柜：
承重钢梁两端必须过墙中心20mm以上,最小不得小于75mm.
曳引机安装调试：注意水平度,曳引机与导向轮的垂直度和平行度.
控制柜安装：注意位置要符合要求,基础牢固,注意控制柜的垂直度.
4、安装厅门系统：包括厅门、地坎、门上梁、门立柱（门套）、厅门门锁、注意水平度1/600、垂直度1.0mm及地坎间隙30-32mm，并调整合格.
层门强迫关门装置必须动作正常。
层门锁钩必须动作灵活，在证实锁紧的电气安全装置动作之前，锁紧元件的最小啮合长度为7mm。
5、组装轿厢架、轿底及对重架
轿架组装：注意轿架两侧立柱的垂直度、上下梁的水平度. 注意轿架两侧立柱的垂直度2mm、上下梁的水平度1/600。
安装导靴：注意与导轨正面和侧面的间隙均匀，组装轿底水平度1/600。
安装对重架：并适当加配对重铁.
6、安装钢丝绳：包括按规范制作钢丝绳,各钢丝绳张力调整均匀.
7、拆脚手架.
8、安装限速器、安全钳、缓冲器、按规范标准要求进行.
安全部件安装
动作速度整定封记必须完好，且无拆动痕迹。
当安全钳可调节时，整定封记必须完好，且无拆动痕迹
9、安装机房、井道线槽、线管及井道内分线盒,要求安装牢固.
10、机房控制柜配线,电机电源配线,井道配线,安装随行电缆.
11、组装轿厢：
1）组装轿壁、轿顶,注意前轿壁的垂直度.
2）安装轿门、安全触板、开门机.
12、轿顶、操纵盘配线及附件安装（风扇、照明等）.
13、安装井道内各种安全装置及各种开关.
14、安装呼梯盒、楼层显示器、驳门刀.
电气装置
电气设备接地符合下列规定
1）所有电气设备及导管、线槽的外露可导电部分均必须可靠接地（PE）；
2）接地支线应分别直接接至接地干线接线柱上，不得互相连接后接地。
导体之间和导体对地之间的绝缘电阻必须大于1000欧/伏，且其值不得小于：1）动力电路和电气安全装置电路：0.5兆欧
2）其它电路（控制、照明、信号）：0.25兆欧
15、电梯调试：
对电梯进行全面检查、整理（安全系统、润滑系统、曳引机能力等）.
电梯调试（电梯功能、平衡系数、舒适感、平层精度等）.
16、全面检测验收,不合格之处进行整改.
公司内部检测验收.
甲方及政府有关部门检测验收.
17、资料整理、交付
上述电梯安装工序,可根据施工现场情况调整,但不得互相干扰.
6、管理措施：
施工安全的保证措施
工地安全的一般要求：
1.所有工作场地应经常保持清洁,保持安全环境,做到人起场地清.
2.禁止在工作时玩耍、打逗.严禁在工作时饮酒.
3.不拆除脚手架时,必须把附在木板上的钉子除去或弄弯.
4.易燃物一定要远离施工现场,使用和储存易燃物的场所,要有《禁止吸烟》的标志.
5.建筑工地、楼梯弯道、工具杂物储存处应经常保持足够的照明.
6.当放开钢丝绳、补偿链、电缆时,人不可站在其中间.
7.严禁在电缆、电线、导轨、补偿链上爬行或滑下.
8.上下楼梯时,应使用扶手.当搬运物件上下楼时,应更特别小心.
9.在每个施工现场,必须备有急救药箱.
个人劳动防护器具：
1.工作时必须穿工作服、工作鞋.不得带戒子及其它饰物.
2.当使用电钻、切割、焊接、浇筑巴氏合金时,和在空气中含有较多尘屑的地方工作时,都必须使用保护面罩,保护眼睛.
3.在搬运物件时,必须戴上手套,但切勿戴手套接近运动中的器械.
4.除非已经提供某些防护措施,当工作场地高度超过两米而有坠落危险时,必须戴好安全帽、系牢安全带,安全带必须系在牢固物体上.
5.用正确的方法吊装重物,禁止在起吊物下行走.
6.当安装或修理电器设备时,应切断电源,并挂上“禁止合闸”的标志牌.
7.当你在轿顶或底坑工作时,电梯司机必须密切配合你的工作.
安全锁和挂贴标牌：
1.这些措施的目的,是为了保障工人在设备装置上工作之前,采取某种预防措施,以防发生事故.
2.这些措施包括：切断电源、上锁和挂贴“禁止合闸”标志,防止他人合闸.
3.如果施工人员在切断电源后离开,当他返回时应需再复查,确定该装置依旧锁闭无误.以防电源有被接通的危险.
4.所有负责维护保养、修理、调试或在电力驱动装置上工作的人员都必须遵守这些步骤.
电器装置：
1.所有电压均属危险.36V以上电压足以造成严重事故.
2.进行电器作业时,应站在干燥木板、橡胶垫板等绝缘物体上.
3.在测试电路上的任何电压值时,电压表应拨至最高一档位置.
4.在电梯的电器装置系统周围工作时要谨慎小心,应注意到系统中某些电路的实际电压可能比输入电路的电压高得多.
5.使用的临时线必须便于移位和拆除,规定用鲜明颜色和足够长度及截面直径的导线,当电梯投入正常运行之前,所有的临时线一定要拆除.
手提电动工具：
1.需要临时线时,要防止绊倒/并注意远离锐利器械的边缘,以免破损而引起触电或火灾.
2.在启用电动工具前,应做彻底检查,损坏的工具及时修理.使用完后把电线绕好.
3.临时工作灯必须加防护罩,不能用本身的电线作为悬挂用.
4.当在不能切断的通电电路上工作时,应使用绝缘工具.
5.触电是使用电器工具的主要危害,使用电器工具时必须保证有效接地防止触电.
6.拿取工具时不要利用其导线作为提起或拖曳之用.也不能随意把工具抛掷.
7.使用角磨机前,应仔细检查,包括砂轮片是否损坏等,以防止发生意外.
8.不能把电动工具当作其它用途使用.
9.当调整工具,刷清切屑和揩清工具时,应先切断电源.
一般工具：
1.应保持工具经常处于良好状态.
2.有破损裂纹的扳手不能使用,也不能随意加长工具的手柄.
3.不可把改锥当作冲头使用.
4.不可使用没有装上手柄的锉刀作撬杠使用.
护栏
1.安装施工单位应在电梯施工过程中于电梯井道口安装护栏.安装施工组长有责任检查此项工作的完成.
2.厅门口的护栏高度最少1米,应作为移动式,方便施工人员进出.
脚手架及工作台：
1.脚手架应采用坚固可靠的材料,不能随便架设临时脚手架.当攀登脚手架作业前,应仔细检查脚手架是否牢固可靠.
2.脚手架的工作台应最少由两块宽250mm,厚40mm的木板作成,其长度应伸过支撑处150~300mm,不能伸出井道外面,以免发生意外.
3.为了保护在工作台下面工作人员应有盖板防护.
4.不能因为方便工作而随意拆除或锯断脚手架的部分结构.
物料人力搬运：
1.搬运物件之前,首先观察搬运的路径,清除阻塞通道的杂物,保证通道畅通.
2.检查物件,除去突出的铁钉及其它尖锐物件,搬运物件须戴上手套.
3.当在井道内进行吊运工作时,其它人员一律不准入内工作,在进行吊运工作期间,每天应小心检查索具、起吊设备等.
4.利用铁滚方法搬运物件时,要提防手指和衣物被扯入滚下.
5.用铁棍撬起或移动物件时,要考虑撬棍及其支点的强度,同时要顾及在滑脱时身体不致受到伤害.
起重及其装置：
1.吊链应经常进行保养和维修,以确保链轮与链子之间有适当的润滑.
2.在吊卸重物时,人员不能站在重物下.
3.决不可把提升设备的链条中的一段,用来捆绑起吊物件.
4.要经常检查起吊用钢丝绳,在使用钢丝绳时,一定要戴上手套.
5.必须把提升设备装稳,使承受载荷以后不能移动,不能超载吊卸.
特别说明：
1.特殊工作人员,如：电工、电焊、气焊工等,必须持证上岗,并配有看火员,
2.所有的现场施工人员,必须听从现场指挥人员的管理,遵守国家或当地及本工地的一切安全规章制度,遵守本公司安全作业手册的规定.如有违反上述规定的情况,一切后果由违反者个人负担.
安全保证措施
所有作业人员进行安全交底并全员签字，特种作业人员必须持证上岗，严禁无证操作。进入施工现场必须配带安全帽，穿防滑鞋，高空作业把安全带系在上方牢固处。
厅门预留孔处要设置安全围栏并挂警示标识。
多人抬大件部品及吊运时，起落、停动作一致，设专人协调指挥。吊物周围及下方严禁站人。操作架上不得放过多部件及工具，重量控制在允许载荷范围内。
高空作业时下方设警戒线、警戒牌，专人监护。
所有用电设备必须使用三项五线且接地良好，雨天及部件潮湿禁止施焊，非电工不得拆接电源。施工前对电源进行检查，排除隐患后施工。施工用火地点的选择和起火必须经安监部门同意，并有相应防火、灭火措施。
本工程危险源高处坠落，针对措施是操作层上满铺安全网。
启用电动工具前，应做彻底检查，损坏的工具及时修理。触电是使用电器工具的主要危害，使用电器工具时必须保证有效接地防止触电。
进行电气作业时，应站在干燥木板、橡胶垫板等绝缘物体上。
当安装或修理电器设备时，应切断电源，并挂上“禁止合闸”的标志牌。
安全保证措施细则：
1、 在安装队进场前，我公司安全负责人对所有施工人员进行施工安全的教育，使他们树立安全第一的正确思想。
2、 在施工现场设立一个安全责任人，负责施工安全管理工作、参加安全会议、确保施工安全。
3、 安全责任人不在现场时，由安装组长负责各组的安全工作。
4、 施工现场，根据现场环境配置灭火设备。对于电扶梯的焊接作业场所必须配备灭火器，作业后确认没有火灾隐患才能离开现场。
5、 每个施工人员必须持证上岗，包括配戴工作证，工作服，并穿戴防护用品才能进入施工现场（防护用品包括：安全帽、安全带、手套、防护鞋等）。
6、 施工用电必须使用我公司经检验合格的配电箱，杜绝在施工现场乱拉乱接现象。
7、 电梯的各开口部将加设安全护栏，张贴安全标志，防止有人员或其它杂物掉下。
8、 在施工中，工程本部将指派专人不定期到现场进行安全检查，及时排除施工中的安全隐患，保证施工顺利进行。
9、 对于安全的应急对策，现场发生事故，我公司的层级管理将发挥以下作用：各级人员应马上向上一级报告，并通知安全人员到现场处理和调查，如涉及其它施工单位的必须马上通知甲方及监理公司一同处理。
安全协议的签定：
1、工程施工前，项目负责人应会同甲方、监理对现场进行安全确认工作，签定安全责任书。
2、施工队进场施工前应会同土建方一起检查井道是否合格，若不合格应由土建方整改合格后移交我司管理，并签定“井道移交协议”确定使用人的责任。
3、各施工小组安全责任人（组长），施工前签订本工程的安全施工管理规范(由项目负责人根据本工程制定)。
工程技术及质量保证措施
一、工程技术保证措施
1、 施工现场设项目负责人，担任解决现场的技术问题和准确地将存在问题反馈回工程部。
2、 当项目负责人将技术问题反馈回安装部技术组时，技术组必须讯速了解情况，落实每项技术措施，或将问题直接向日本方面反映。
3、 在安装小组施工期间，我公司将严格按照ISO9001的质量管理体系和ISO14001环境管理体系实行地盘的监督管理制度，由安装组长在每个工程环节进行质量检查和施工现场环境监控，发现问题及时整改并上报。
4、 安装人员在完成部分项目调整工作后，必须有检查人员（质量负责人）检查签认后，才能进入下一个施工环节。
5、 整梯调试必须由专门的调试人员进行, 确保施工质量。
6、 每台梯的施工组长，按实际施工情况填写质量检查报告，并由质量负责人签认。
7、 垂直电梯的安装将以国标GB7588-95为标准。
8、 电梯安装过程的监控规程见届时根据施工计划制定。
二、工程质量保证措施
1、 根据电梯安装工艺流程，每完成一个工序需由安装小组自检合格→上报各质量负责人进行确认→再由项目负责人抽查合格后→上报监理公司→进入下一工序，如此循环操作，保证没有返工项目，确保工程质量。
2、 在整个施工期间，我部技术组人员将不定期到达施工现场巡查，及时纠正施工中错漏技术问题，确保高质量的施工管理。
3、 施工过程做好原始记录，做到有据可查，每工序需有关质量负责人确认后才能进入下工序施工。
对工期的保证措施
一、工期是在工程合同签定条款时制定的。
1、 我部就 的 台电梯安装工程已准备好一套完善的施工计划，保证施工按计划进行，我部在施工期间，将根据现场安装进度，投入技术纯熟的电梯安装人员，以确保按合同期完成电梯的安装，在此期间、我部仍有 多名熟悉电梯安装的持证人员可供调用。
2、 在整个施工过程中，我部的层级管理制度将发挥强而有力的作用，在计划施工期延误 天以内，由项目负责人协调各方面的工作，对施工计划作出适当的局部调整，超过 天由工程本部针对不同情况作出相应的补救措施，确保在工期内完成安装工作。
3、 具体工期安排还可参考现场施工进度制定。
二、 直接影响电梯安装工期,从而需甲方及土建紧密配合的项目有:
1. 根据施工方案要求提供合格的施工电源及场地。
2. 根据垂直电梯井道检查报告的要求,及时修整垂直电梯井道中不合格的项目。
3. 电梯进场施工前提供每层楼地面完成面标高和井道中轴线，要求标识在垂直电梯各层门，作为电梯安装基准。
4. 根据施工计划作好电梯机房、门套、底坑的土建配和工作。
5. 根据施工需要提供相应的货物存放场地及工具房。
文明施工措施
1、 由于电梯安装的箱件较多，我方项目负责人将有计划地安排各种材料的进退时间，车辆进出的道路要保持畅通。
2、 各种材料要摆设合理，不占用运输通道及别人的施工场地。
3、 对于使用的工具房，必须定期清洁，对工具件摆放必须整齐合理。
4、 对于开箱时清拆的箱板，要及时通知专人清理。
5、 进入现场施工的人员必须穿工作服，戴安全帽，佩戴胸卡或出入证。
6、 在施工现场，除安全标语或安全警示外，不准乱写乱画，乱摆乱放。
7、 由施工产生的杂物和垃圾，当天下班时立即运送到指定地点，并有标识，完工后交由甲方处理，以便保持施工现场的清洁卫生，树立良好的公司形象。
8、 临时电源必须搭接在客户指定的位置，杜绝乱拉、乱接现象。
9、 施工现场由项目负责人负责文明施工措施的落实，并定期对下属人员进行文明施工教育。
关于产品保护的具体措施
1、 现场施工物料堆放和防护要求按现场实际情况制定。
2、 所有电梯零部件装箱运输，以免运输过程造成产品的损坏。
3、 箱件按照安装要求和现场情况搬运至相应层位堆放。
4、 所有箱件的堆放位置应确保不能被水浸和防止被水淋湿
5、 电梯零部件开箱清点后，全部搬到施工现场，大件的部件开箱检查后，重新装箱，以免造成人为产品损坏。
6、 所有电器零件严禁露天堆放和防止被践踏。
7、 电器零件应分类堆放在较干爽的房间（如库房、工具房）内。
8、 机械零件应分类堆放，重迭堆放时应考虑零件的承重能力，避免零件受压变形损坏。
9、 部分机械零件如踏板、层门、门套、立柱、不锈钢栏杆、等按安装需要分派后，应尽快安装，避免损坏。
10、 所有油类应严格与易燃易爆物品（如棉纱、氧气瓶、乙炔瓶等）混合堆放，并且烟火勿近。现场物料采取分类堆放，分部件区、油料区、废物区、工具区等，氧气、乙炔分开放置间隔5米以上。
11、 土建方对电梯层门收口部位作装饰时，安装小组应做好对门套的防护措施，以免在施工中造成损坏。
12、 在和其它施工队交叉作业时，要求其它施工队采取相应的保护措施才能予施工，以免施工中意外损坏电梯的零部件。
13、 由于施工现场人员复杂且施工队较多，因此要求各施工队要注意保护成品，禁止故意破环（如故意撕掉不锈钢保护胶纸等）。
14、 如有需要将要求各施工队在各层电梯出入口用砖砌防水护栏，避免电梯井道进水影响已安装的部件。

项目组织构架

项 目经 理：
施工负责人：
技 术 员：
安 全 员：
施 工 员：

9、施 工 方 案
用户单位

地址

合同号

联系人

电话

略仕样

工 程 量 及 进 度 安 排
此工程预计安装 台；需用工时 工作日，将于 年 月 日开始施工，按工序安排进度，预计交验期为 年 月 日。
依据标准：1、GB10060-93 《电梯安装验收规范》 2、GB7588-2003《电梯制造与安装安全规范》 3、《中华人民共和国固体废物污染环境防治法》 4、《建筑施工场界噪声 限值标准》 6、GB50310-2002《电梯工程施工质量验收规范》7、其它相关标准
现 场 施 工 人 员 组 织
施工负责人

证号

安全员

证号

安装负责人

证号

检查员

证号

其它
施工
人员
姓名

证号

姓名

证号

姓名

证号

姓名

证号

建筑物进展状况报告书
1 底坑深度
mm
2 厅门门口 高/宽
mm× mm,
3 井道 深/宽/高
mm× mm× mm,
4 最高层地面至井道顶部高度
mm
5 机房高度及吊钩

6 机房起重用开口及各预留孔

7临时电源有否

8 正式电源供给日
年 月 日
9 调查日期
月 日
10 井道垂直度偏差

11 现场确认者

注：《电梯安装工程计划表》附后
施工单位：

年 月 日（公章）
批
准
人

审
核
人

填
报
人

（附表一）电梯安装工程计划表
用户名称：
建筑物名称： 型号： 合同号： 年 月 日
序号
月 日
项 目
月 日
日
月 日
日
月
日

月
日

日
日
月 日
1
准备及放线

2
导轨支架安装

3
导轨安装及校正

4
门道及地坎安装

5
厅门安装

6
机房设施安装

7
配管工程

8
配线工程

9
轿厢、对重、钢丝绳安装

10
井道内部装置安装

11
呼梯盒安装

12
清扫及涂装

13
试运转调整

14
检查、交工

备注

开工日
年 月 日
批准

审核

填表

完工日
年 月 日

10、电梯关键、特殊安装工序的对应措施
目的
为提高电梯的安装安全质量,推进ISO9000体系工作的实施,确保电梯的安装质量和使用者及相关人员的人身安全,特对电梯的关键、特殊安装工序作如下规定：
1、使用范围
使用于 +++公司生产的电梯安装现场.
2、关键、特殊工序
2 1关键工序
对电梯的安装安全质量起关键作用的工序称关键工序,电气安装回路为电梯安装的关键项目,包括如下内容：
（1）限速器开关；
（2）井道开关；
（3）轿顶的安全钳开关,检修开关、急停开关、安全窗开关；
（4）底坑的急停开关、缓冲器开关、涨紧轮断绳开关；
（5）厅门、轿门开关.
2 2特殊工序
在电梯的安装中有特殊要求的工序称特殊工序,包括如下内容：
（1）承重钢梁的安装；
（2）曳引钢绳绳头的浇灌.
3采取的对应措施
3 1对关键工序的安装,应由安装负责人组织施工,调整员对开关的安装尺寸及动作进行确认,检查员负责对安全回路各个开关的安装尺寸及动作情况进行最终确定.
3 2对特殊工序的安装,应由安装组长进行操作,同时向东芝电梯（沈阳）有限公司安装维护部进行汇报,由安装维护部派人进行确认或委托确认,最终由检查员进行确定.
4说明
关键、特殊安装工序已编入《电梯安装验收施工记录》中,关键工序用 ▲ 标出,特殊工序用 ◆ 标出,安装责任者将安装检查结果填入《电梯安装验收施工记录》的项目栏内.
11、电梯安装施工质量保证措施
一、要达到质量目标：
此现场必须达到《电梯制造与安全规范GB7588-2003》、《电梯安装验收规范GB10060-93》、《电梯安装验收施工记录》、《电梯安装验收报告》.
二、组织实施运行的各过程的步骤：
按照《电梯施工控制程序图》进行,见附页一.
三、在产品、项目、合同或过程的各不同阶段,其职责、权限和资源的具体分配：
按照《电梯安装施工控制规定》及《电扶梯施工控制程序》执行,施工现场人员组织表及其职责、权限见附页二.
四、电梯安装特殊安装工序的对应措施.
五、达到质量目标的测量方法：
按照《电梯安装验收施工记录》、《电梯整机检验大纲》及《电梯安装验收报告》、《电梯安装工艺》的要求实施.

12、环境管理措施
防止噪声
严格执行《防护用品使用管理制度》，安全人员应加强施工人员环境意识教育，培养施工人员良好工作习惯，做到按规章、程序操作，杜绝违章作业、野蛮作业，减少施工现场人为产生噪声，防止施工噪声对人员伤害。
按照《施工机械设备管理程序》、《手持式工器具安全管理程序》对施工机械设备、工器具等进行定期维修保养，减少噪声产生。
对切割锯、电焊机、电锤易产生噪声的机械设备，合理调整作业时间，避免与其它机具同时作业，减少各种噪声源的同时影响。
控制粉尘、烟尘
电锤凿孔作业应佩带防护口罩，并采取措施减少对环境影响。
焊接所用材料必须有制造厂家的质量合格证，并在有效期内。在同等条件下，尽可能选用硫磷成分含量低的焊接材料。焊接场所应保证空气流通。焊接后剩余的焊条头应及时回收，避免污染环境。
严格遵守《消防管理程序》，加强消防管理，防止和减少火灾发生，防止和减少人身伤亡事故及财产损失，环境污染。
光污染控制
夜间施工使用的光源尽量采用节能、日光型，安装位置应尽量避免直射眼睛造成眩晕，焊接时应配带安全防护帽。
13、冬雨季及特殊环境施工措施：
由于电梯安装工程多为室内施工，受季节影响不多，要求工人在安装过程中注意防暑、防寒等工作，多人抬大件部品及吊运时，起落、停动作一致，设专人协调指挥。冬季抬运时要注意防滑防冻措施，吊物周围及下方严禁站人。操作架上不得放过多部件及工具，重量控制在允许载荷范围内。高空作业时下方设警戒线、警戒牌，专人监护。所有用电设备必须使用三项五线且接地良好，雨天及部件潮湿禁止施焊，非电工不得拆接电源。施工前对电源进行检查，排除隐患后施工。施工用火地点的选择和起火必须经安监部门同意，并有相应防火、灭火措施。
本工程危险源高处坠落，针对措施是操作层上满铺安全网。
启用电动工具前，应做彻底检查，损坏的工具及时修理。触电是使用电器工具的主要危害，使用电器工具时必须保证有效接地防止触电。
进行电气作业时，应站在干燥木板、橡胶垫板等绝缘物体上。
当安装或修理电器设备时，应切断电源，并挂上“禁止合闸”的标志牌。
14、事故处理及应急计划:
为加强对电梯安全事故的防范，及时做好安全事故发生后的救援处置工作
