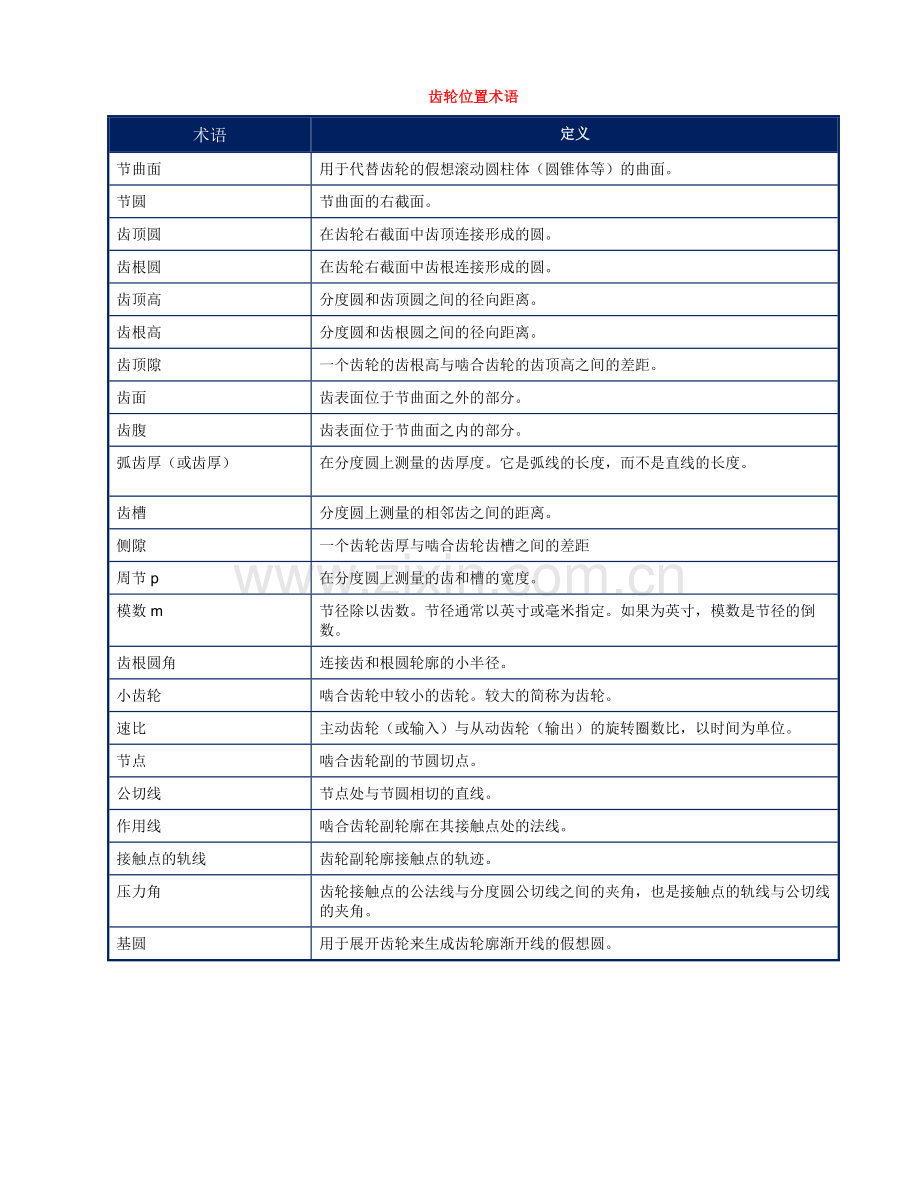

齿轮位置术语
术语
定义
节曲面
用于代替齿轮的假想滚动圆柱体（圆锥体等）的曲面。
节圆
节曲面的右截面。
齿顶圆
在齿轮右截面中齿顶连接形成的圆。
齿根圆
在齿轮右截面中齿根连接形成的圆。
齿顶高
分度圆和齿顶圆之间的径向距离。
齿根高
分度圆和齿根圆之间的径向距离。
齿顶隙
一个齿轮的齿根高与啮合齿轮的齿顶高之间的差距。
齿面
齿表面位于节曲面之外的部分。
齿腹
齿表面位于节曲面之内的部分。
弧齿厚（或齿厚）

在分度圆上测量的齿厚度。它是弧线的长度，而不是直线的长度。
齿槽
分度圆上测量的相邻齿之间的距离。
侧隙
一个齿轮齿厚与啮合齿轮齿槽之间的差距
周节 p
在分度圆上测量的齿和槽的宽度。
模数 m
节径除以齿数。节径通常以英寸或毫米指定。如果为英寸，模数是节径的倒数。
齿根圆角
连接齿和根圆轮廓的小半径。
小齿轮
啮合齿轮中较小的齿轮。较大的简称为齿轮。
速比
主动齿轮（或输入）与从动齿轮（输出）的旋转圈数比，以时间为单位。
节点
啮合齿轮副的节圆切点。
公切线
节点处与节圆相切的直线。
作用线
啮合齿轮副轮廓在其接触点处的法线。
接触点的轨线
齿轮副轮廓接触点的轨迹。
压力角
齿轮接触点的公法线与分度圆公切线之间的夹角，也是接触点的轨线与公切线的夹角。
基圆
用于展开齿轮来生成齿轮廓渐开线的假想圆。

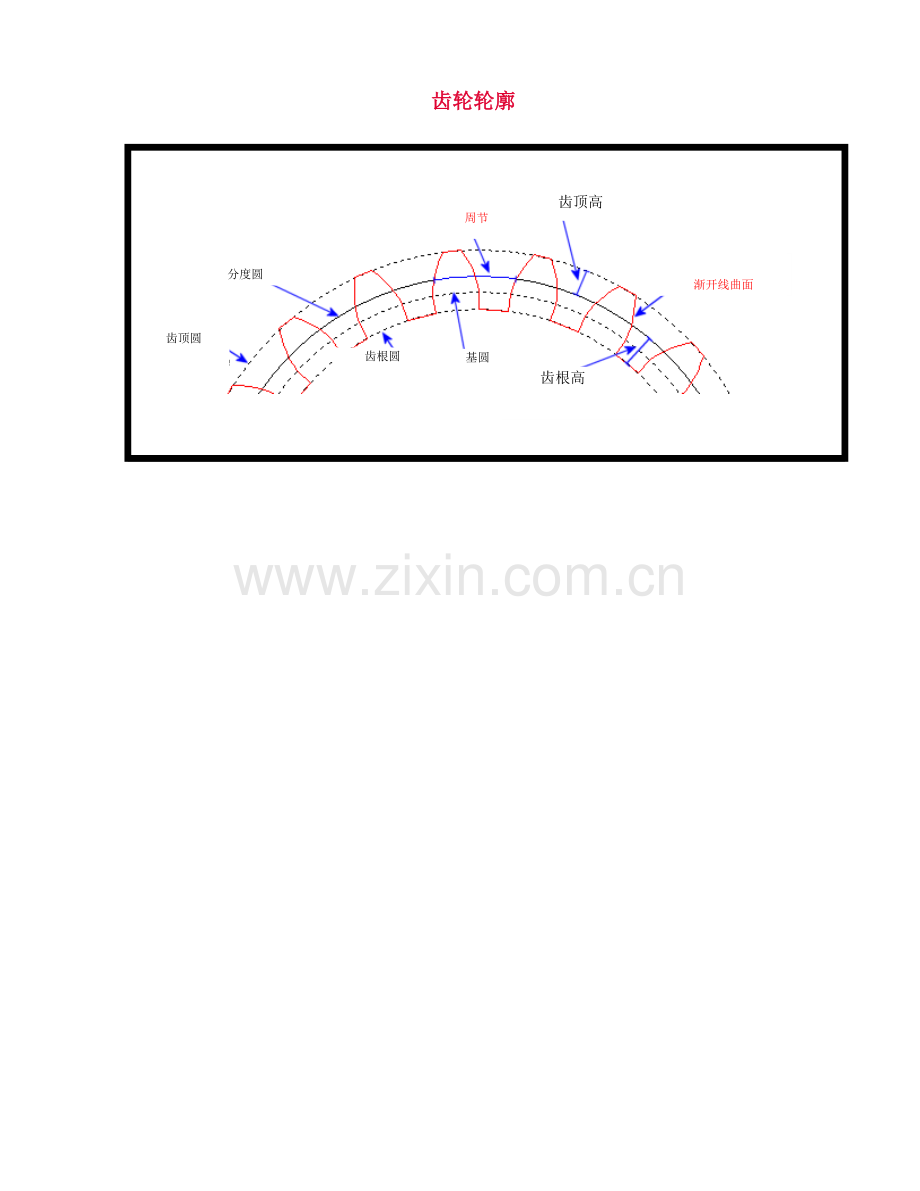

齿轮轮廓

齿顶圆

渐开线曲面
周节
齿顶高
齿根圆
基圆
齿根高

分度圆
