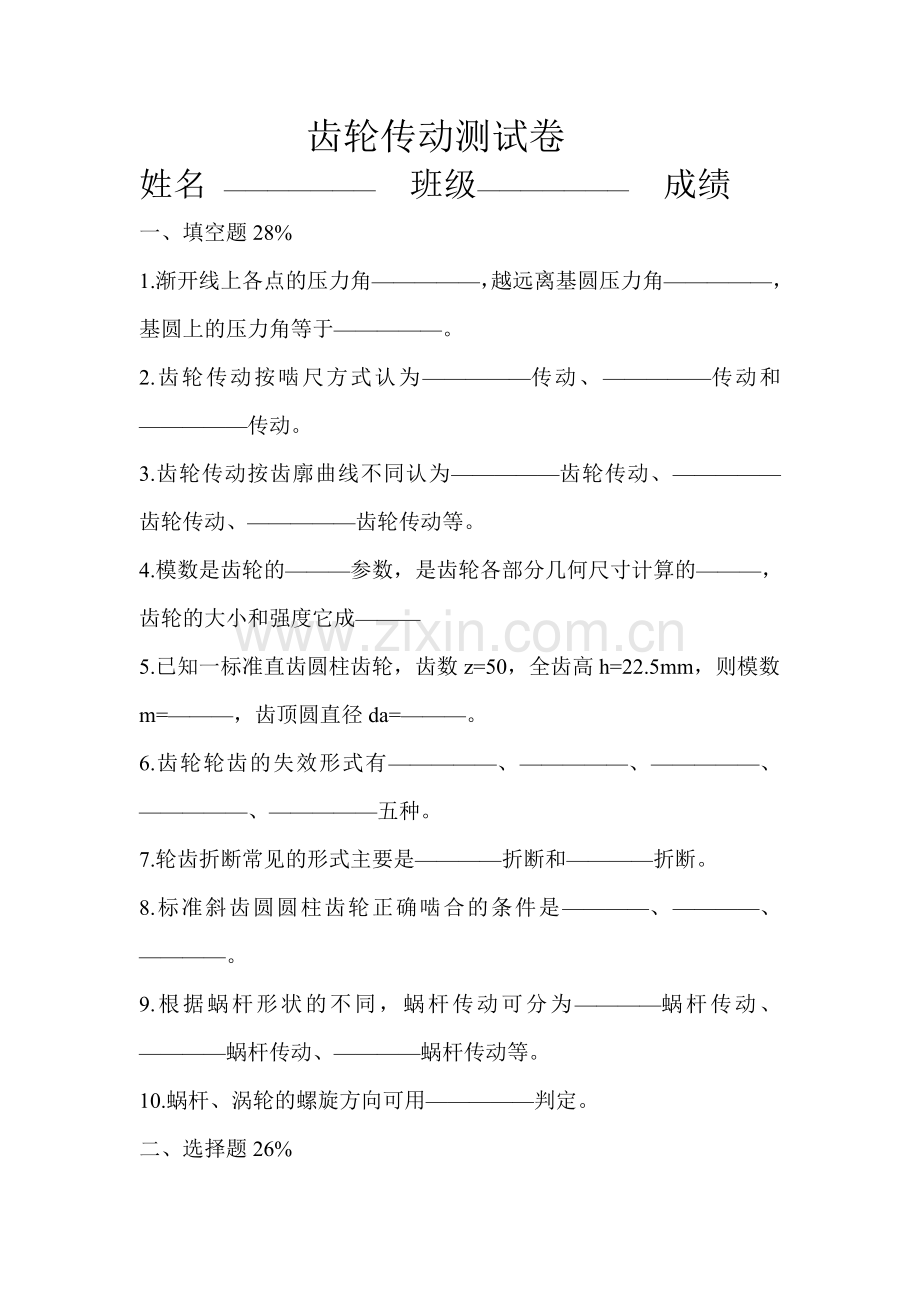

齿轮传动测试卷
姓名 ——————— 班级——————— 成绩
一、填空题28%
1.渐开线上各点的压力角—————，越远离基圆压力角—————，基圆上的压力角等于—————。
2.齿轮传动按啮尺方式认为—————传动、—————传动和—————传动。
3.齿轮传动按齿廓曲线不同认为—————齿轮传动、—————齿轮传动、—————齿轮传动等。
4.模数是齿轮的———参数，是齿轮各部分几何尺寸计算的———，齿轮的大小和强度它成———
5.已知一标准直齿圆柱齿轮，齿数z=50，全齿高h=22.5mm，则模数m=———，齿顶圆直径da=———。
6.齿轮轮齿的失效形式有—————、—————、—————、—————、—————五种。
7.轮齿折断常见的形式主要是————折断和————折断。
8.标准斜齿圆圆柱齿轮正确啮合的条件是————、————、————。
9.根据蜗杆形状的不同，蜗杆传动可分为————蜗杆传动、————蜗杆传动、————蜗杆传动等。
10.蜗杆、涡轮的螺旋方向可用—————判定。
二、选择题26%

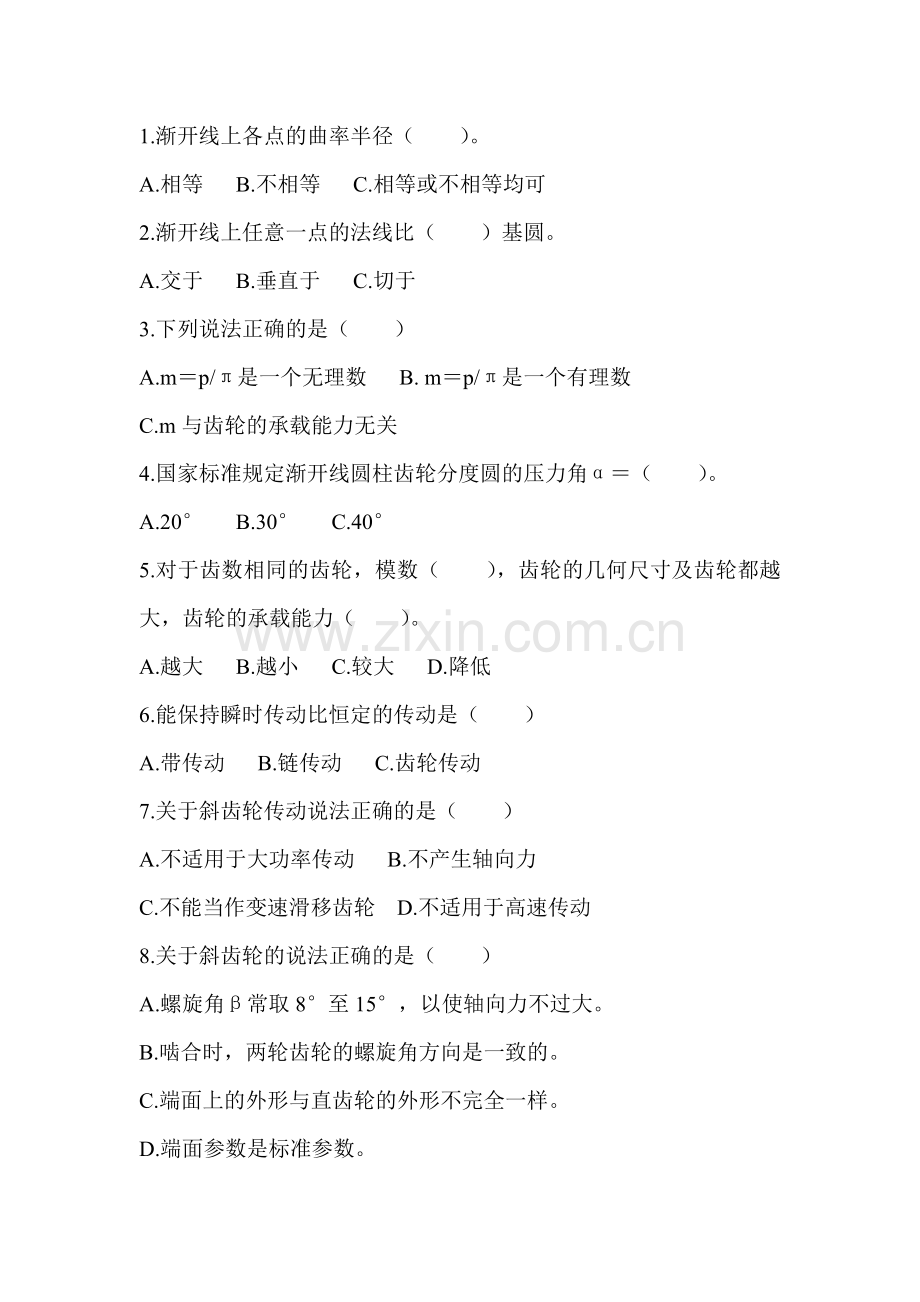

1.渐开线上各点的曲率半径（ ）。
A.相等 B.不相等 C.相等或不相等均可
2.渐开线上任意一点的法线比（ ）基圆。
A.交于 B.垂直于 C.切于
3.下列说法正确的是（ ）
A.m＝p/π是一个无理数 B. m＝p/π是一个有理数
C.m与齿轮的承载能力无关
4.国家标准规定渐开线圆柱齿轮分度圆的压力角α＝（ ）。
A.20° B.30° C.40°
5.对于齿数相同的齿轮，模数（ ），齿轮的几何尺寸及齿轮都越大，齿轮的承载能力（ ）。
A.越大 B.越小 C.较大 D.降低
6.能保持瞬时传动比恒定的传动是（ ）
A.带传动 B.链传动 C.齿轮传动
7.关于斜齿轮传动说法正确的是（ ）
A.不适用于大功率传动 B.不产生轴向力
C.不能当作变速滑移齿轮 D.不适用于高速传动
8.关于斜齿轮的说法正确的是（ ）
A.螺旋角β常取8°至15°，以使轴向力不过大。
B.啮合时，两轮齿轮的螺旋角方向是一致的。
C.端面上的外形与直齿轮的外形不完全一样。
D.端面参数是标准参数。
9.对于齿条，关于不同齿搞上的齿距和压力角的说法中正确的是（ ）。
A.齿距相同，压力角不同 B.齿距不同，压力角相同
C.齿距相同，压力角相同 D.齿距不同，压力角不同
10.高速重载或润滑不良的低速重载传动中常出现的失效形式（ ）
A.轮齿折断 B.齿面啮合 C.塑性变形 D.齿面磨损
11.制造齿轮常用的材料有（ ）
A.铸铁 B.铝合金 C.锻钢 D.铸钢
12.蜗杆直径系数q的值越小，则（ ）
A.传动效率高且刚度较高 B.传动效率低且刚度较低
C.传动效率低但刚度较高 D.传动效率高但刚度较低
13.传动比且准确的传动有（ ）
A.带传动 B.链传动 C.齿轮传动 D.蜗杆传动
三、判断题 20%
1.离基圆越远，渐开线也是平直。 （ ）
2.基圆越大，渐开线越弯曲。 （ ）
3.渐开线上任意一点的法线不可能都与基圆相切。 （ ）
4.渐开线齿轮传动中心距稍有变化，其传动比不变，对正常传动没有影响。 （ ）
5.模数m表示齿形的大小，它是没有单位的。 （ ）
6.模数m越大，齿轮的承载能力越大。 （ ）
7.标准直齿圆柱齿轮的连续传动条件是ƹ≥1。 （ ）
8.分度圆上压力角的不好对齿廓的形状无影响 。 （ ）
9.齿面点蚀是开式齿轮传动的主要失效形式。 （ ）
10.齿轮失去了正常的工作能力叫作失效。 （ ）
四、简答题16%
1.什么是齿轮传动？齿轮传动的工作原理是什么？4%

2.什么是模数？其符号是什么？有无单位？3%

3.简述直齿圆柱齿轮传动正确啮合的条件。4%

4.蜗杆传动有什么特点？在汽车上常用在什么地方？5%

五、计算题10%
已知两齿轮齿数z1＝20，z2＝50，两齿轮之间的中心距a＝210mm，求两齿轮分度圆直径d1、d2。
