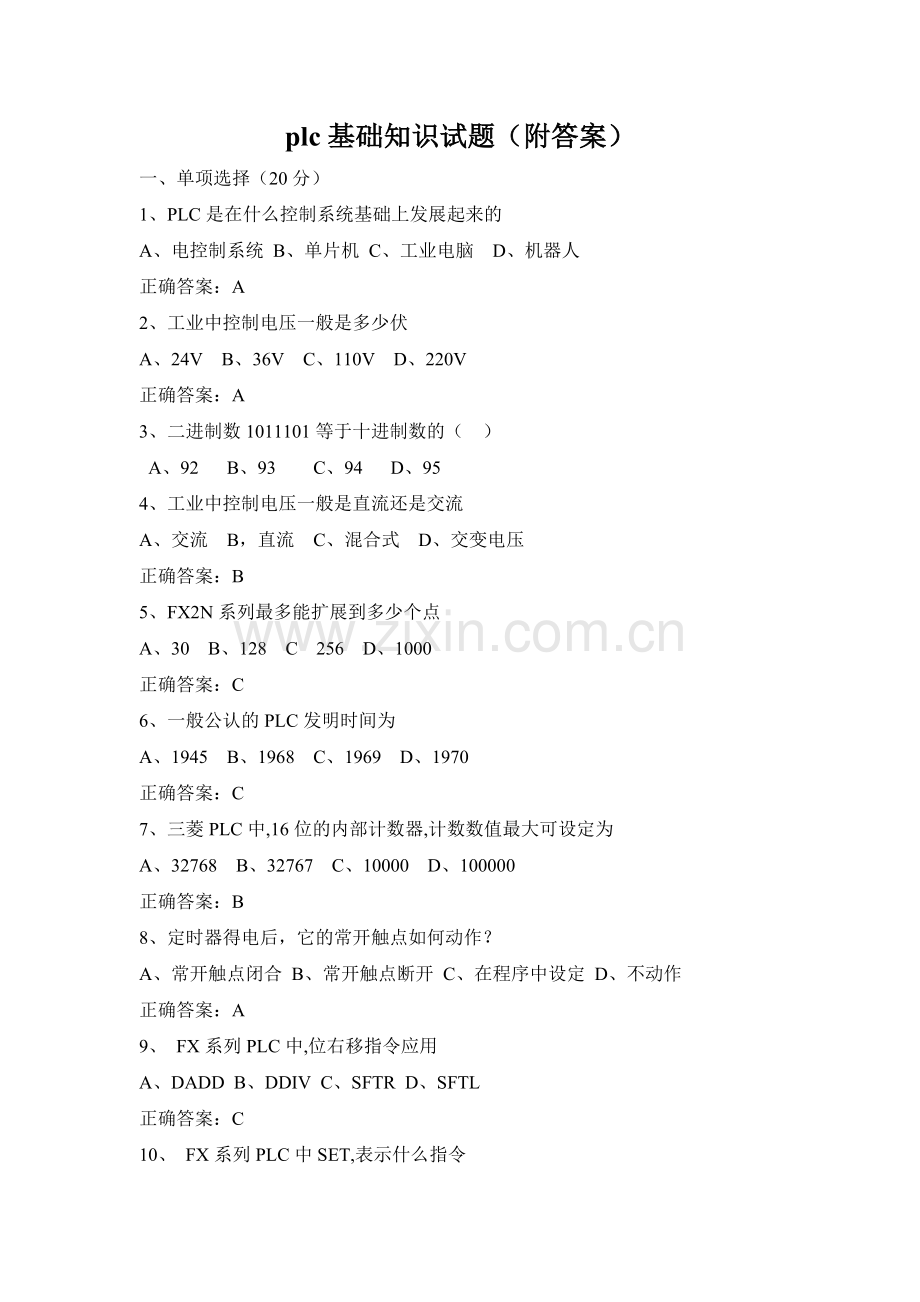

plc基础知识试题（附答案）
一、单项选择（20分）
1、PLC是在什么控制系统基础上发展起来的
A、电控制系统 B、单片机 C、工业电脑　D、机器人
正确答案：A
2、工业中控制电压一般是多少伏
A、24V　B、36V　C、110V　D、220V
正确答案：A
3、二进制数1011101等于十进制数的（   ）
  A、92      B、93        C、94      D、95
4、工业中控制电压一般是直流还是交流
A、交流　B，直流　C、混合式　D、交变电压
正确答案：B
5、FX2N系列最多能扩展到多少个点
A、30　B、128　C　256　D、1000
正确答案：C
6、一般公认的PLC发明时间为
A、1945　B、1968　C、1969　D、1970
正确答案：C
7、三菱PLC中,16位的内部计数器,计数数值最大可设定为
A、32768 B、32767 C、10000 D、100000
正确答案：B
8、定时器得电后，它的常开触点如何动作？
A、常开触点闭合  B、常开触点断开  C、在程序中设定  D、不动作
正确答案：A
9、 FX系列PLC中,位右移指令应用
A、DADD  B、DDIV  C、SFTR  D、SFTL
正确答案：C

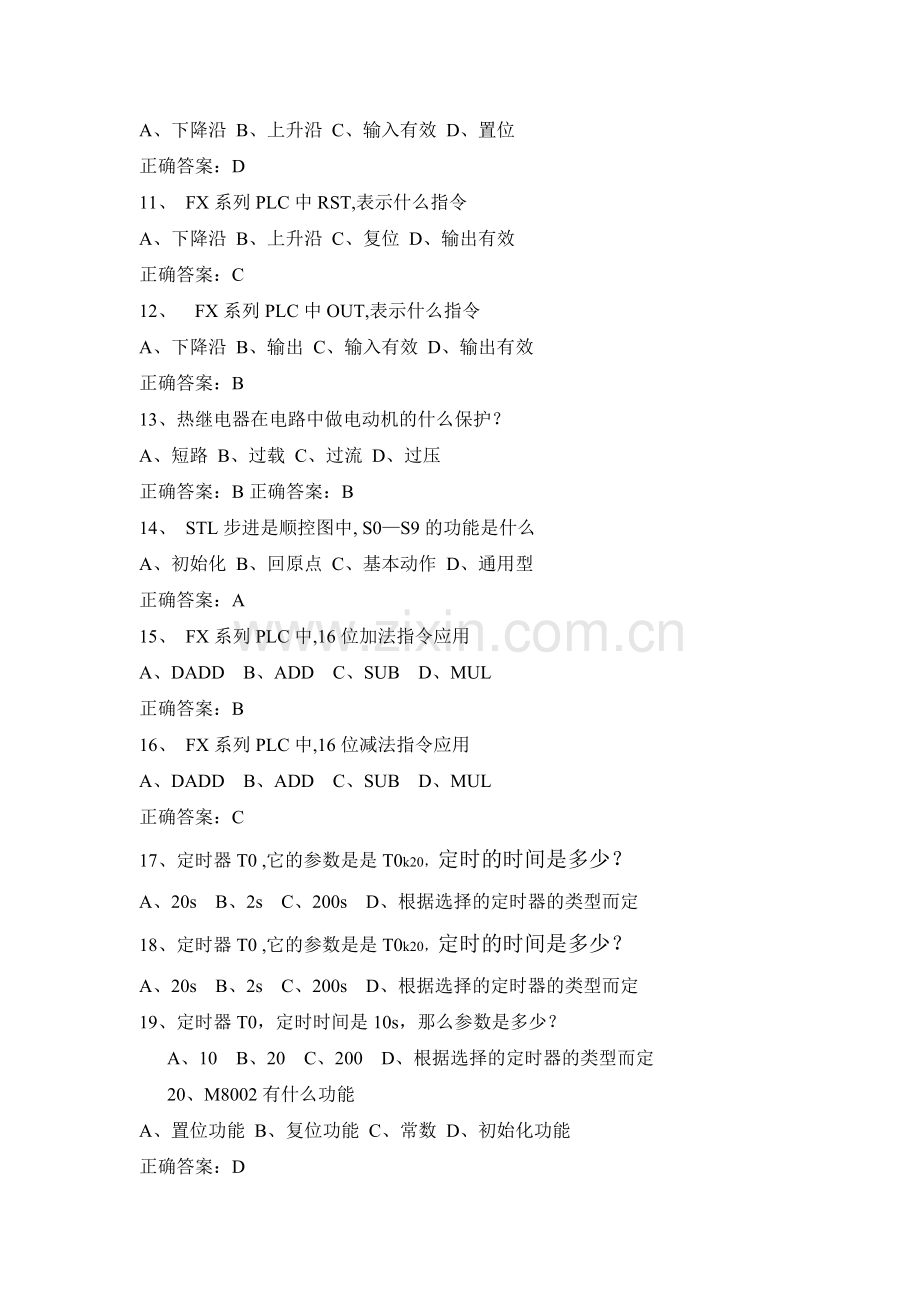

10、 FX系列PLC中SET,表示什么指令
A、下降沿 B、上升沿 C、输入有效 D、置位
正确答案：D
11、 FX系列PLC中RST,表示什么指令
A、下降沿 B、上升沿 C、复位 D、输出有效
正确答案：C
12、 FX系列PLC中OUT,表示什么指令
A、下降沿 B、输出 C、输入有效 D、输出有效
正确答案：B
13、热继电器在电路中做电动机的什么保护？
A、短路 B、过载 C、过流 D、过压
正确答案：B正确答案：B
14、 STL步进是顺控图中, S0—S9的功能是什么
A、初始化 B、回原点 C、基本动作 D、通用型
正确答案：A
15、 FX系列PLC中,16位加法指令应用
A、DADD B、ADD C、SUB D、MUL
正确答案：B
16、 FX系列PLC中,16位减法指令应用
A、DADD B、ADD C、SUB D、MUL
正确答案：C
17、定时器T0 ,它的参数是是T0k20，定时的时间是多少？
A、20s B、2s C、200s D、根据选择的定时器的类型而定
18、定时器T0 ,它的参数是是T0k20，定时的时间是多少？
A、20s B、2s C、200s D、根据选择的定时器的类型而定
19、定时器T0，定时时间是10s，那么参数是多少？
A、10 B、20 C、200 D、根据选择的定时器的类型而定
20、M8002有什么功能
A、置位功能 B、复位功能 C、常数 D、初始化功能
正确答案：D
 二（一）．控制要求

1.隔灯闪烁：L1亮1秒后灭，接着L2亮1秒后灭， 接着L3亮1秒后灭，接着L4亮1秒后灭，接着L5、L9亮1秒后灭，接着L6、L10亮1秒后灭，接着L7、L11亮1秒后灭，接着L8、L12亮1秒后灭，L1亮1秒后灭。 图1-1 喷泉控制示意图
2.按下启动按钮，L1开始亮。
3.按下停止按钮，程序运行到任何一步都能停止。
4.启动后程序循环运行，直到按下停止按钮。
（二）要求
1设计出喷泉控制系统的I/O分配。
输入 ：
起动按钮：
停止按钮：
输出：
2画出喷泉模拟系统的梯形图。
