低压变频电机绝缘使用注意.docx

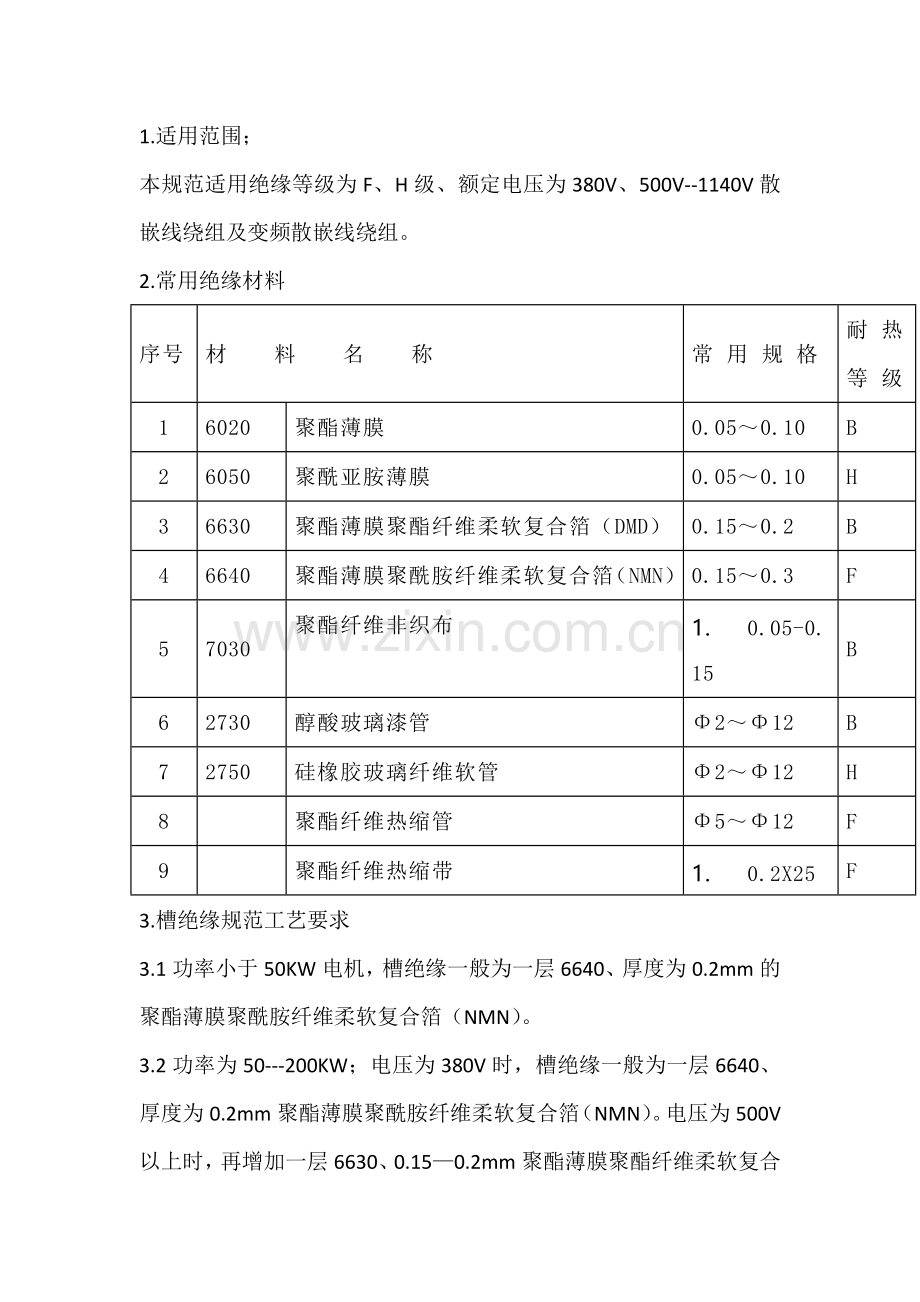

1.适用范围；
本规范适用绝缘等级为F、H级、额定电压为380V、500V--1140V散嵌线绕组及变频散嵌线绕组。
2.常用绝缘材料
序号
材  料  名  称
常 用 规 格
耐 热等 级
1
6020
聚酯薄膜
0.05～0.10
B
2
6050
聚酰亚胺薄膜
0.05～0.10
H
3
6630
聚酯薄膜聚酯纤维柔软复合箔（DMD）
0.15～0.2
B
4
6640
聚酯薄膜聚酰胺纤维柔软复合箔（NMN）
0.15～0.3
F
5
7030
聚酯纤维非织布
1. 0.05-0.15
B
6
2730
醇酸玻璃漆管
Φ2～Φ12
B
7
2750
硅橡胶玻璃纤维软管
Φ2～Φ12
H
8

聚酯纤维热缩管
Φ5～Φ12
F
9

聚酯纤维热缩带
1. 0.2X25
F
3.槽绝缘规范工艺要求
3.1功率小于50KW电机，槽绝缘一般为一层6640、厚度为0.2mm的聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。
3.2功率为50---200KW；电压为380V时，槽绝缘一般为一层6640、厚度为0.2mm聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。电压为500V以上时，再增加一层6630、0.15—0.2mm聚酯薄膜聚酯纤维柔软复合箔（DMD）。

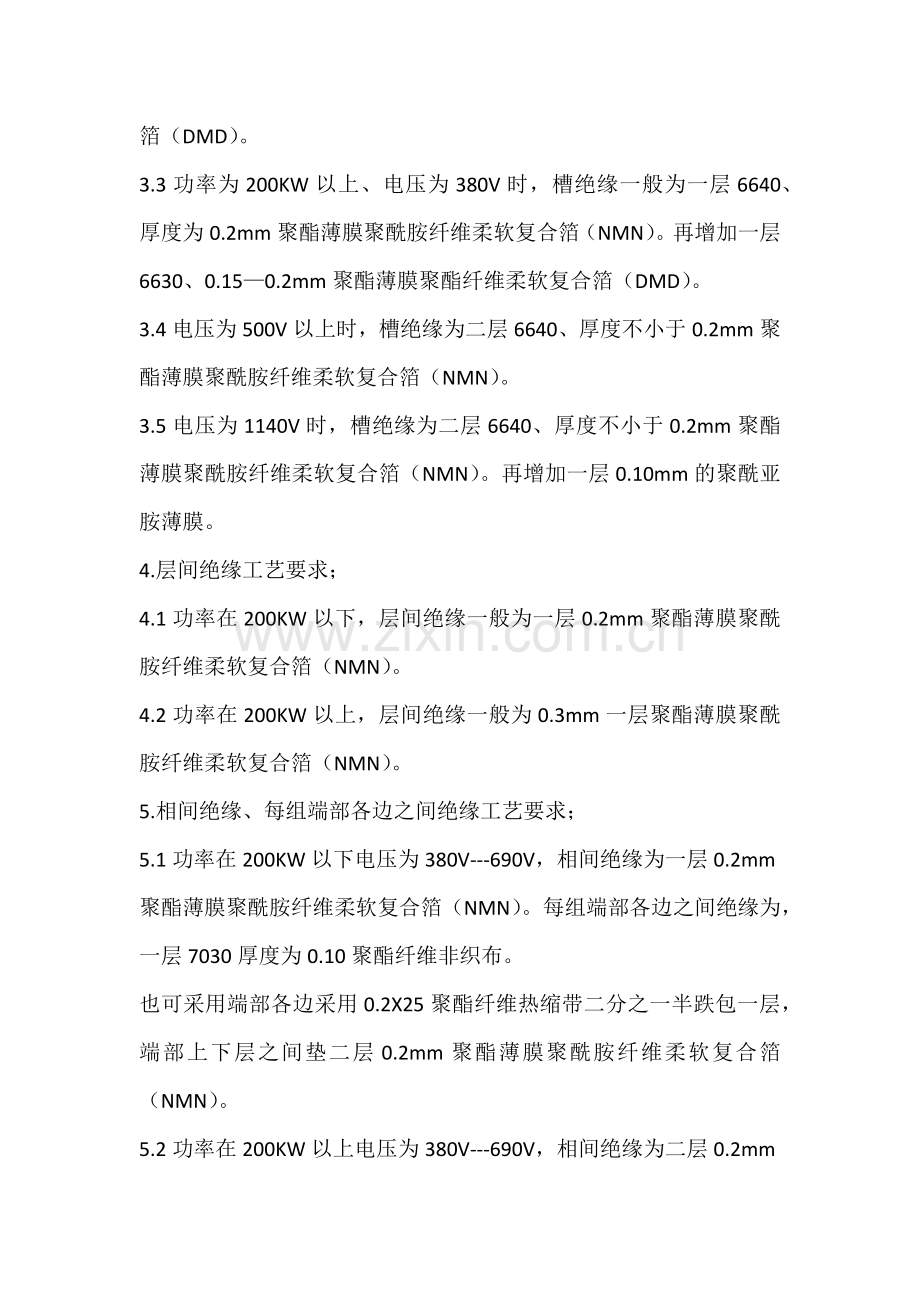

3.3功率为200KW以上、电压为380V时，槽绝缘一般为一层6640、厚度为0.2mm聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。再增加一层6630、0.15—0.2mm聚酯薄膜聚酯纤维柔软复合箔（DMD）。
3.4电压为500V以上时，槽绝缘为二层6640、厚度不小于0.2mm聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。
3.5电压为1140V时，槽绝缘为二层6640、厚度不小于0.2mm聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。再增加一层0.10mm的聚酰亚胺薄膜。
4.层间绝缘工艺要求；
4.1功率在200KW以下，层间绝缘一般为一层0.2mm聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。
4.2功率在200KW以上，层间绝缘一般为0.3mm一层聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。
5.相间绝缘、每组端部各边之间绝缘工艺要求；
5.1功率在200KW以下电压为380V---690V，相间绝缘为一层0.2mm聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。每组端部各边之间绝缘为，一层7030厚度为0.10聚酯纤维非织布。
也可采用端部各边采用0.2X25聚酯纤维热缩带二分之一半跌包一层，端部上下层之间垫二层0.2mm聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。
5.2功率在200KW以上电压为380V---690V，相间绝缘为二层0.2mm聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。每组端部各边之间绝缘为，一层7030厚度为0.10聚酯纤维非织布。
也可采用端部各边采用0.2X25聚酯纤维热缩带二分之一半跌包一层，端部上下层之间垫二层0.2mm聚酯薄膜聚酰胺纤维柔软复合箔（NMN）。
6.绝缘套裁尺寸规范及工艺要求；
6.1机座号为280以下，绝缘应伸出铁芯长度5---15mm，高出槽口2—3mm。
6.2机座号为315以上，绝缘应伸出铁芯长度10---30mm，高出槽口3---5mm。
6.3线包的层间绝缘长度应伸出槽绝缘20—40mm，宽度选择应根据槽型中间宽之处的2—3倍。
6.4线包相间绝缘长度应最大不超过线圈的宽度，宽度不超过线圈端部伸出铁芯的长度。
6.5如果用6020聚酯薄膜作为嵌线用的槽绝缘的延伸部分，其长、宽应与槽绝缘相等。
