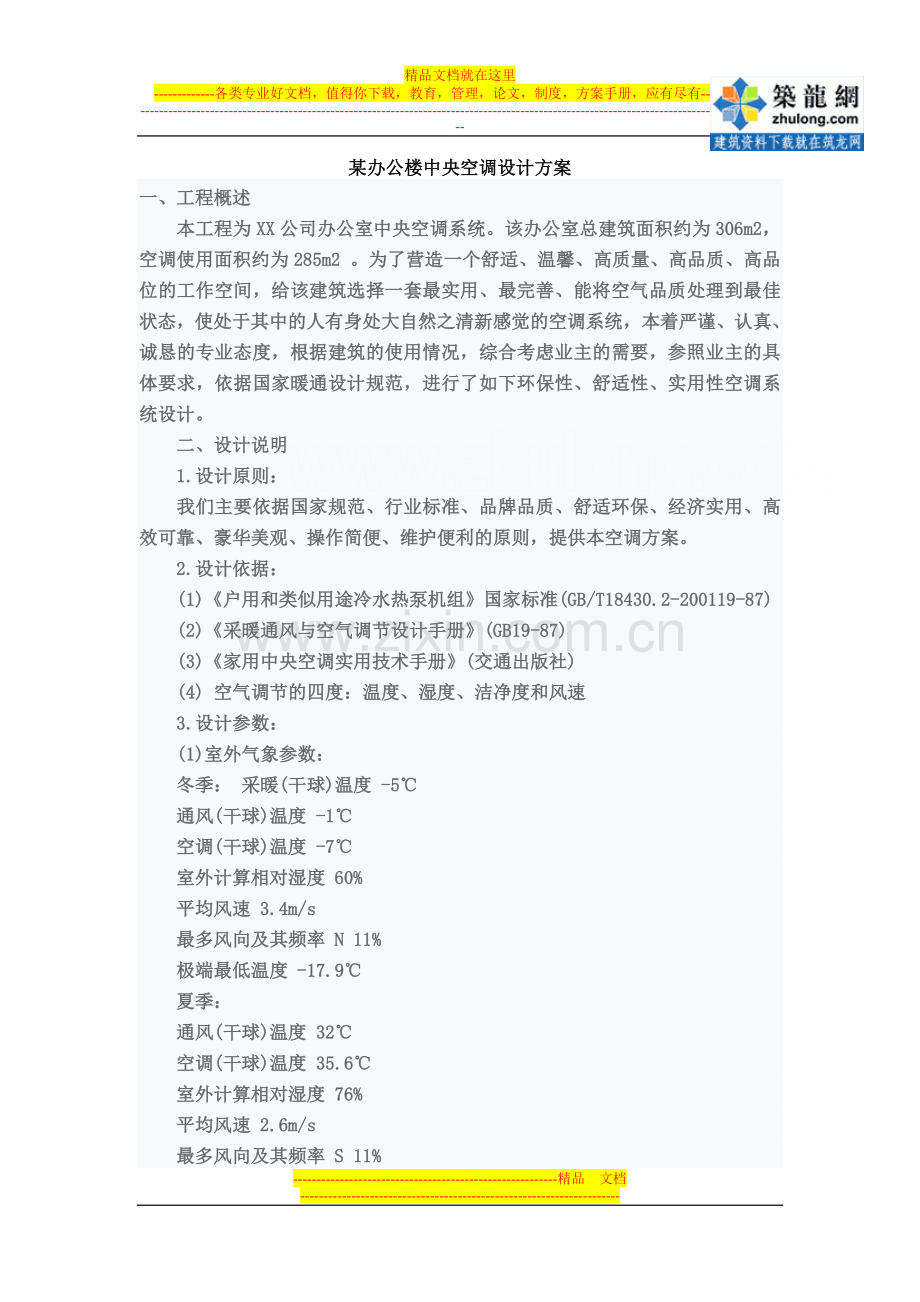

某办公楼中央空调设计方案
一、工程概述
　　本工程为XX公司办公室中央空调系统。该办公室总建筑面积约为306m2，空调使用面积约为285m2 。为了营造一个舒适、温馨、高质量、高品质、高品位的工作空间，给该建筑选择一套最实用、最完善、能将空气品质处理到最佳状态，使处于其中的人有身处大自然之清新感觉的空调系统，本着严谨、认真、诚恳的专业态度，根据建筑的使用情况，综合考虑业主的需要，参照业主的具体要求，依据国家暖通设计规范，进行了如下环保性、舒适性、实用性空调系统设计。
　　二、设计说明
　　1.设计原则：
　　我们主要依据国家规范、行业标准、品牌品质、舒适环保、经济实用、高效可靠、豪华美观、操作简便、维护便利的原则，提供本空调方案。
　　2.设计依据：
　　(1)《户用和类似用途冷水热泵机组》国家标准(GB/T18430.2-200119-87)
　　(2)《采暖通风与空气调节设计手册》(GB19-87)
　　(3)《家用中央空调实用技术手册》(交通出版社)
　　(4) 空气调节的四度：温度、湿度、洁净度和风速
　　3.设计参数：
　　(1)室外气象参数：
　　冬季： 采暖(干球)温度 -5℃
　　通风(干球)温度 -1℃
　　空调(干球)温度 -7℃
　　室外计算相对湿度 60%
　　平均风速 3.4m/s
　　最多风向及其频率 N 11%
　　极端最低温度 -17.9℃
　　夏季：
　　通风(干球)温度 32℃
　　空调(干球)温度 35.6℃
　　室外计算相对湿度 76%
　　平均风速 2.6m/s
　　最多风向及其频率 S 11%
　　极端最高温度 43℃

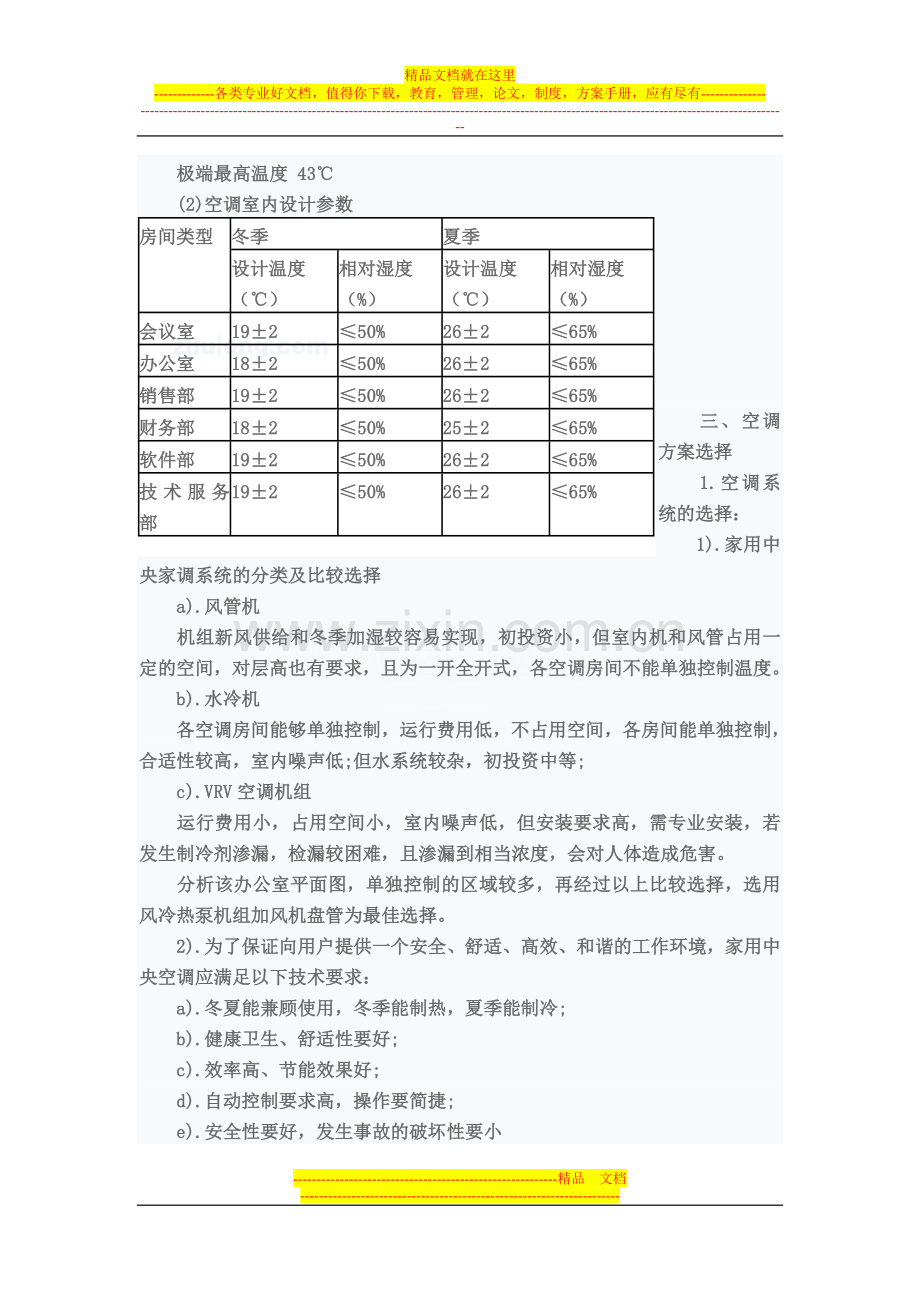

　　(2)空调室内设计参数
房间类型
冬季
夏季
设计温度
（℃）
相对湿度
（%）
设计温度
（℃）
相对湿度
（%）
会议室
19±2
≤50%
26±2
≤65%
办公室
18±2
≤50%
26±2
≤65%
销售部
19±2
≤50%
26±2
≤65%
财务部
18±2
≤50%
25±2
≤65%
软件部
19±2
≤50%
26±2
≤65%
技术服务部
19±2
≤50%
26±2
≤65%

　　三、空调方案选择
　　1.空调系统的选择：
　　1).家用中央家调系统的分类及比较选择
　　a).风管机
　　机组新风供给和冬季加湿较容易实现，初投资小，但室内机和风管占用一定的空间，对层高也有要求，且为一开全开式，各空调房间不能单独控制温度。
　　b).水冷机
　　各空调房间能够单独控制，运行费用低，不占用空间，各房间能单独控制，合适性较高，室内噪声低;但水系统较杂，初投资中等;
　　c).VRV空调机组
　　运行费用小，占用空间小，室内噪声低，但安装要求高，需专业安装，若发生制冷剂渗漏，检漏较困难，且渗漏到相当浓度，会对人体造成危害。
　　分析该办公室平面图，单独控制的区域较多，再经过以上比较选择，选用风冷热泵机组加风机盘管为最佳选择。
　　2).为了保证向用户提供一个安全、舒适、高效、和谐的工作环境，家用中央空调应满足以下技术要求：
　　a).冬夏能兼顾使用，冬季能制热，夏季能制冷;
　　b).健康卫生、舒适性要好;
　　c).效率高、节能效果好;
　　d).自动控制要求高，操作要简捷;
　　e).安全性要好，发生事故的破坏性要小
　　f).安装、维护要方便;
　　g).使用寿命长
　　h).环境保护
　　综合考虑以上要求，选用开利“雅居易”风冷热泵机组，该机组具体相应的特点为：
　　a). 该机组是为寒冷地区度身定制热量差额管理功能的“全天候”风冷热泵机组，运行范围为-10℃至+46℃;板式蒸发器及内置水力模块均配有防冻电加热器，可有效保护机组在低达-10℃的气温条件下水路不发生冻结。
　　b).机组本身为水系统，在创造舒适环境的同时，由于机组为非变频空调，没有电磁辐射，不会干扰家用电器的使用，更不会对用户的身体造成损伤;
　　c).机组充分利用HFC-407C非共沸特性的逆流式钎焊板式换热器等，效率高，实现全年候的能量节省;
　　d).采用专为小型风冷热泵机组优化设计的PRO-DIGLOY微电脑控制系统，用户界面友好，将简单快捷的操作与先进复杂的中央空调控制理念完美结合;
　　e).独特的制冷回路设计：只有一只膨胀阀，采用焊接联接，消除传统设计中各种潜在泄漏点，确保机组使用寿命内不用补充价格不菲的制冷剂;
　　f). 一体化的水系统能快速地安装，包括了所有系统必要水力组件：可拆卸的视镜
　　过滤器、高扬程的水泵、膨胀水箱、流量开关、安全阀、压力表、放气阀，以及用于
　　整定水流量的节流阀等。真正做到安装简便，轻松搞定。
　　g). 机身外壳及热交换翅片都经过防腐蚀处理，特别适用于沿海及工业城市等空气湿度高、含盐高的地区，有效运行寿命更是高达15年。
　　h). 采用环保制冷剂HFC-407C，不会对臭氧层造成破坏。开利对该冷媒进行了多年的测试，其具有和R-22同样的安全及可靠性，结合独到的制冷剂环路设计，其性能还可优于使用R-22的机组。
　　2.风机盘管的选型：
建筑面积
306㎡
空调面积
265㎡
负荷指标
会议室220W/㎡、办公室150W/㎡
具体配置
房间名称
房间面积
(㎡)
负荷指标
(W/㎡)
合计负荷
(W)
设备型号
数量
（台）
备注
会议室
37
180
6.66
42CMT008
1
配电磁阀
销售部
61.5
150
9.2
42CMT006
2

12.5
150
1.9
42CMT003
1

财务部
19.9
120
2.4
42CMT003
1

经理室
13.8
130
1.8
42CMT003
1

技术部(售后)
44.5
150
8.0
42CMT008
2

技术部(售前)
25.6
130
3.33
软件部
12
130
1.56
总经理办公室
23.2
150
3.48
42CMT004
1

副总经理办公室
15
150
2.3
42CMT003
1

汇总
265

41.61

10

考虑建筑为办公用途，其不同时使用系数较家用要低，所以风盘的冷量选取仅稍做放大处理。主机选用30RH033一台。
设备名称
设备型号
单位/台
数量
备注
“雅居易”风冷热泵机组
30RH033
台
1
29KW
风机盘管
42CMT008
台
3
23.04KW
42CMT006
台
2
10.46KW

42CMT004
台
1
3.84KW

42CMT003
台
4
11.16KW
电磁阀
DN20
只
1

　　注：1. 该建筑位于中部地区，故选用中央空调风冷热泵机组，电辅加热器为可选配件，若选用可以更好的达到制热效果，若不选用也可达到较好的制热效果;
　　2. 空调使用面积为285㎡，家用中央空调机组30RH033标准规定空调使用面积为270-340㎡，故选用两台
30RH033能符合家用中央空调机组的选型要求;
　　3. 未端设备以配置42CM10-13台为标准，目前配置10台，本工程选用一个电磁阀安装在不经常使用且风机盘管规格大的会议室。
　　四、空调系统优点
　　1、每个空调场所的送回风系统形成一个空气循环，气流组织好，室内温度分布均匀;利用高质量开关，房间温度控制精确，可以满足不同场所的各种空调要求;
　　2、该空调系统采用水系统，送回风温差小，避免了夏季直接蒸发式空调的“强冷风感”及冬季集中供暖的“燥热感”;
　　3、系统室内机暗装于吊顶内，免去了擦洗及维护的麻烦，有效的回风过滤系统延长了空调的寿命，也减少了后期的维护维修费用;而普通空调裸露于空调场所，灰尘等的不断污染，使空调外观发黄，并很大成度地缩短了空调的使用寿命。一般情况下，普通空调的使用寿命在5-8年，中央空调的使用寿命在15-20年。
