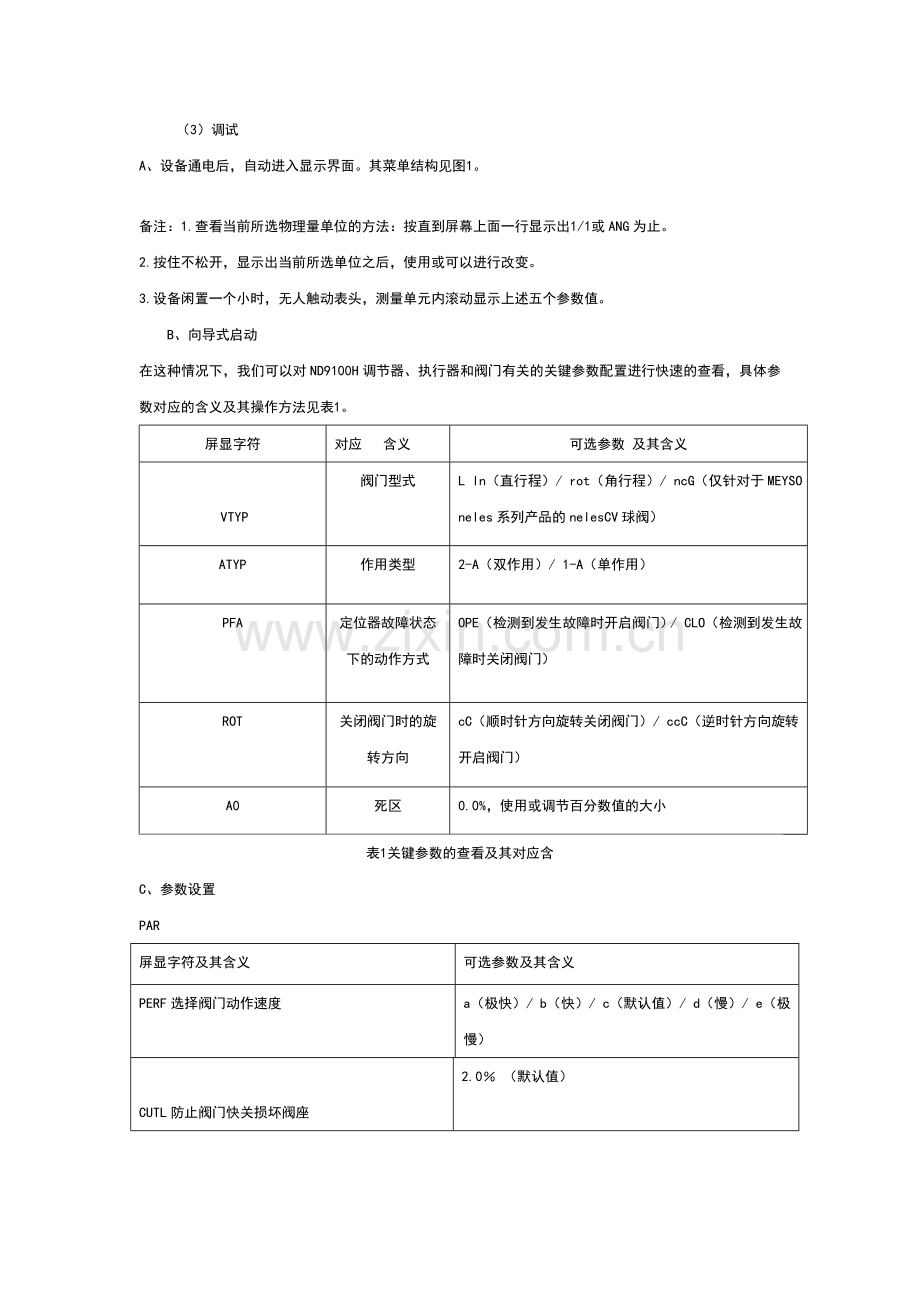

美卓(MESTO)NelesND9000定位器校验.doc

（3）调试
A、设备通电后，自动进入显示界面。其菜单结构见图1。
备注：1.查看当前所选物理量单位的方法：按直到屏幕上面一行显示出1/1或ANG为止。
2.按住不松开，显示出当前所选单位之后，使用或可以进行改变。
3.设备闲置一个小时，无人触动表头，测量单元内滚动显示上述五个参数值。
B、向导式启动
在这种情况下，我们可以对ND9100H调节器、执行器和阀门有关的关键参数配置进行快速的查看，具体参数对应的含义及其操作方法见表1。
屏显字符
对应 　含义
可选参数 及其含义

VTYP
阀门型式
L ln（直行程）/ rot（角行程）/ ncG（仅针对于MEYSO neles系列产品的nelesCV球阀）
ATYP
作用类型
2-A（双作用）/ 1-A（单作用）
PFA
定位器故障状态下的动作方式
OPE（检测到发生故障时开启阀门）/ CLO（检测到发生故障时关闭阀门）
ROT
关闭阀门时的旋转方向
cC（顺时针方向旋转关闭阀门）/ ccC（逆时针方向旋转开启阀门）
A0
死区
0.0%，使用或调节百分数值的大小
表1关键参数的查看及其对应含
C、参数设置
PAR
屏显字符及其含义
可选参数及其含义
PERF选择阀门动作速度
a（极快）/ b（快）/ c（默认值）/ d（慢）/ e（极慢）

CUTL防止阀门快关损坏阀座
2.0％ （默认值）
DIR定义随当前回路信号的增大，阀门是开还是关
OPE（开）/
CLO（关）
VTYP阀门型式
见上页
ATYP作用类型
见上页
PFA定义了定位器发生故障时的阀门动作
CLO（检测到故障执行全关阀门的动作）/ OPE（全开）
ROT
关闭阀门时的旋转方向
见上页
A0死区
见上页
LANG语言选择
EnG（英语）/ Ger（德语）/ FrE（法语）
􀀀 进入参数设置界面方法
1.按下不松开，再按即可进入主菜单界面（首先显示的是“MODE”）；
2.按显示“PAR”，这是参数设置的主菜单名称；
3.按开始进行参数的查看与设置等调试工作。
􀀀 使用方法
1.当某一参数出现在屏幕上时，稍微用力按下，下面一行可选参数开始闪烁，这时进入编辑状态；

2.用、来进行选择；
3.用来确认操作，同时退出编辑状态。
校验
检验仅工作在AUTO模式下。
进入校验界面方法
1.按下不松开，再按即可进入主菜单界面（首先显示的是“MODE”）；
2.按一次或者按两次即显示“CAL”，这是校验菜单；
3.按开始进行调试。
“AUTO CAL”是自动校验；
“MAN CAL”是手动校验；
“TUNE”表示自诊断功能；
“CAL run”表示正在进行校验。
使用方法
1.按下，用、选择“AUTO CAL”或“MAN CAL” 或“TUNE”（使用自诊断功能并准备开始校验）；
2.前两种情况下，需要进一步选择是否使用自诊断功能；
3.校验自动结束，按返回主菜单“CAL”。
