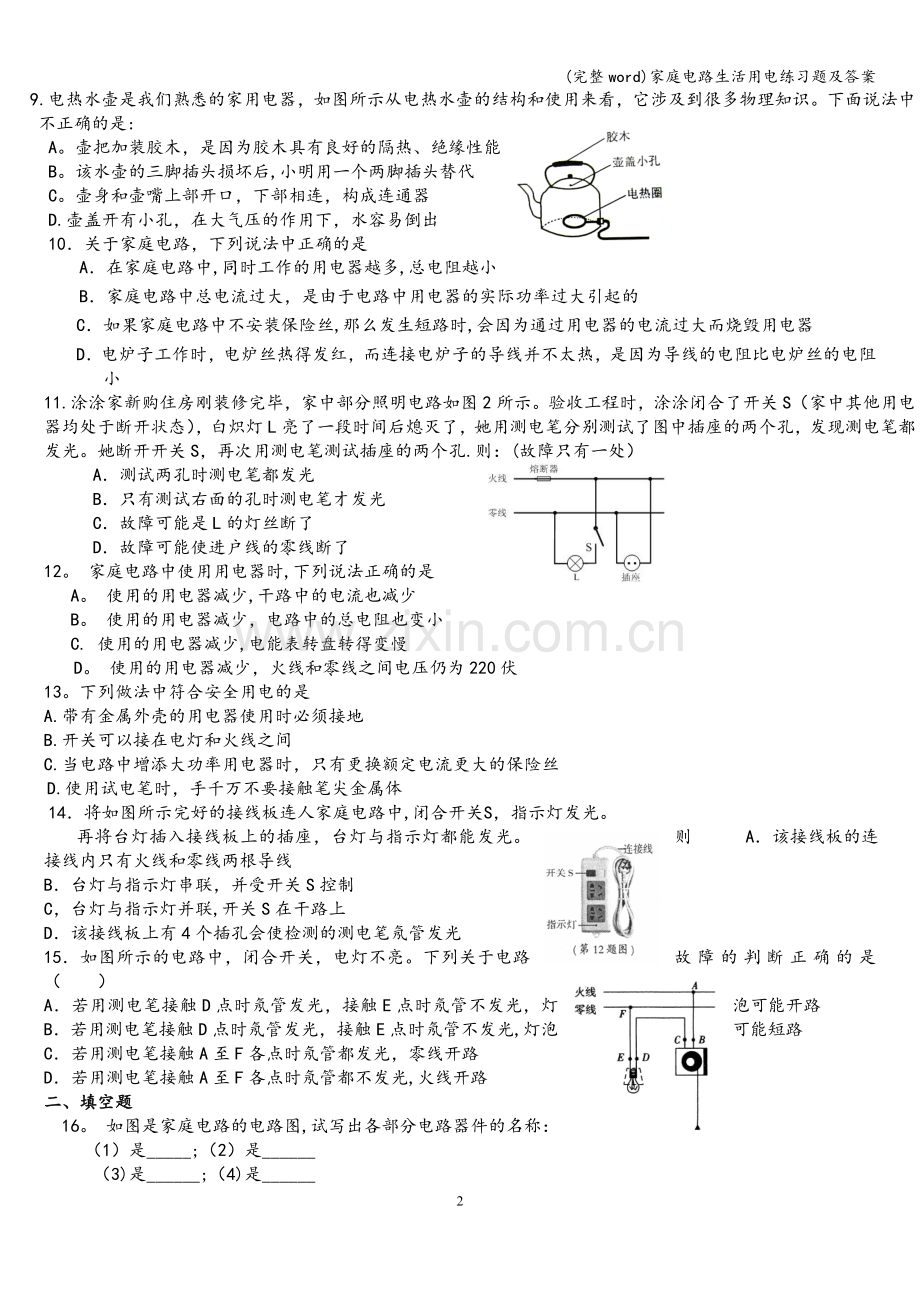

家庭电路生活用电练习题及答案.doc_第2页
第2页 / 共4页
家庭电路生活用电练习题及答案.doc_第3页
第3页 / 共4页
家庭电路生活用电练习题及答案.doc_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

1、(完整word)家庭电路生活用电练习题及答案家庭电路练习题一、选择题(19题为单选题,每题2分;1015题为多选题)1某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时,它们之间的连接方式是A串联B并联C电视与台灯串联后再与灯泡并联D灯泡与台灯串联后再与电视并联2。3如上图右甲所示为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。下列说法正确的是 A灯和插座是串联的 B灯和插座是并联的 C开关只控制插座 D开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是 A

2、、电灯L B、插座1 C、插座2 D、开关S5。如右图是涂涂家庭电路,闭合开关,灯不亮。用试电笔接触c点 氖管不发 光,接触d点氖管发光。已知该电路有两处故障,则下列判断正确的是A、ac间断路、bd间断路 B、ac间断路、eb间断路 C、ac间断路、cd间短路 D、eb间断路、cd间短路6下图是新安装的照明电路,已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法,在保险丝处接入一个“220V 40W”的灯泡。当只闭合S、S1时,L0和L1都呈暗红色;当只闭合S、S2时,L0正常发光,L2不发光。由此可以确定AL1灯头断路 BL1灯头短路CL2灯头短路 DL2灯头断路7涂涂同学家在供电

3、线路中安装了漏电保护器,铭牌上写着右表中的一些数据,以下几种说法正确的是A漏电电流大于30mA,保护器会在0。1s之内切断电源B漏电持续时间超过0.1s时保护器才能动作C当漏电电流达到15mA时就能起到保护作用D只有当进户电压大于220V或漏电电流大于20A时,才能起到保护作用8。若在你家中三孔插座中间的孔没有接地,将会发生的现象是( )A插座因耗电增加而烧毁 B这孔接地是为了更好的让家用电器散热C家用电器不能正常工作 D人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器,如图所示从电热水壶的结构和使用来看,它涉及到很多物理知识。下面说法中不正确的是:A。壶把加装胶木,是因

4、为胶木具有良好的隔热、绝缘性能B。该水壶的三脚插头损坏后,小明用一个两脚插头替代C。壶身和壶嘴上部开口,下部相连,构成连通器D.壶盖开有小孔,在大气压的作用下,水容易倒出 10关于家庭电路,下列说法中正确的是A在家庭电路中,同时工作的用电器越多,总电阻越小B家庭电路中总电流过大,是由于电路中用电器的实际功率过大引起的C如果家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器D电炉子工作时,电炉丝热得发红,而连接电炉子的导线并不太热,是因为导线的电阻比电炉丝的电阻小11.涂涂家新购住房刚装修完毕,家中部分照明电路如图2所示。验收工程时,涂涂闭合了开关S(家中其他用电器均

5、处于断开状态),白炽灯L亮了一段时间后熄灭了,她用测电笔分别测试了图中插座的两个孔,发现测电笔都发光。她断开开关S,再次用测电笔测试插座的两个孔.则:(故障只有一处)A测试两孔时测电笔都发光 B只有测试右面的孔时测电笔才发光C故障可能是L的灯丝断了 D故障可能使进户线的零线断了12。 家庭电路中使用用电器时,下列说法正确的是 A。 使用的用电器减少,干路中的电流也减少B。 使用的用电器减少,电路中的总电阻也变小C. 使用的用电器减少,电能表转盘转得变慢D。 使用的用电器减少,火线和零线之间电压仍为220伏13。下列做法中符合安全用电的是A.带有金属外壳的用电器使用时必须接地B.开关可以接在电灯

6、和火线之间C.当电路中增添大功率用电器时,只有更换额定电流更大的保险丝D.使用试电笔时,手千万不要接触笔尖金属体14将如图所示完好的接线板连人家庭电路中,闭合开关S,指示灯发光。再将台灯插入接线板上的插座,台灯与指示灯都能发光。则 A该接线板的连接线内只有火线和零线两根导线B台灯与指示灯串联,并受开关S控制C,台灯与指示灯并联,开关S在干路上D该接线板上有4个插孔会使检测的测电笔氖管发光15如图所示的电路中,闭合开关,电灯不亮。下列关于电路故障的判断正确的是()A若用测电笔接触D点时氖管发光,接触E点时氖管不发光,灯泡可能开路B若用测电笔接触D点时氖管发光,接触E点时氖管不发光,灯泡可能短路C

7、若用测电笔接触A至F各点时氖管都发光,零线开路D若用测电笔接触A至F各点时氖管都不发光,火线开路二、填空题16。 如图是家庭电路的电路图,试写出各部分电路器件的名称:(1)是_;(2)是_ (3)是_;(4)是_(5)是_;(6)是_17家庭电路中,开关、保险丝应接在线上;螺丝口灯座的螺旋套应接在线上。家庭电路中各家用电器要联接入电路中,而控制电灯的开关应与电灯联。18正常情况下,火线和地之间的电压是,零线和地之间的电压是,火线和零线之间的电压是。19验电器的工作原理是 。人们常用测电笔辨别家庭电路中的 线与零线。 火线零线20.电工用如图方法检验家庭电路中是否有短路情况.他先在进户线的干路上

8、串联一个标有“220V40W”的白炽灯L0,然后断开房间里的所有开关,发现L0正常发光,说明家庭电路 (填“有”或“没有)短路情况,此时电路中的电流为 A。若闭合开关S1,灯L1 (填“能”或“不能”)发光.21。如图14所示,甲图是小明家卧室的一个插座,他用试电笔测试插座的A孔,氖管发光,则A孔接的是 线;乙图是一个台灯的电路示意图,当把台灯接入电路时,为了安全,应将台灯插头的 (选填“C”或“D”)插脚接火线。22.如上图所示,是某商店出售的一套电源插座和插头,请你从安全用电的角度说明,该电器产品不符合安全用电规则的地方是_ 三、作图题23(2015年广西桂林,24题)如图15甲所示,是小

9、明常用的一个插线板。他在使用中发现:插线板上的指示灯在开关闭合时会发光,插孔正常通电;如果指示灯损坏,开关闭合时插孔也能正常通电。根据上述现象,在图15乙中画出插线板中开关、指示灯和插孔的连接方式,并与电源线接通。24.请在图7连接家庭电路的电路图。要求:L1灯、L2灯并联,开关S控制两盏灯。火线零线L1L2S25在老师的指导下,涂涂和红红通过实验探究“220V 60W”和“220V 15W的白炽灯接到电路中哪个更亮.涂涂的实验结论是“220V 60W灯泡更亮,红红却得出了与涂涂相反的结论。他们是怎样把两个灯泡接在照明电路中的?请完成下面虚线框内的电路连接.26声控开关在静音时处于断开状态,在接收到一定响度的声音时会自动闭合一段时间;某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯,为确保行人不管从那端进入,电灯都能接通电源发光;请用笔画线代替导线,在答题卡上按题意要求将图中的电路连接完整答案:一、 选择题题号123456789101112131415答案BBBCBCCDBACDBDACDABDCDACD二、 填空题16、进户线 电能表 总开关 保险丝 火线 零线 17、火 零 并 串18、220V 0V 220V19、同种电荷相排斥 火20、有 0.18 不能21、火 D22、使用的是两脚插头,没有接地线。4
