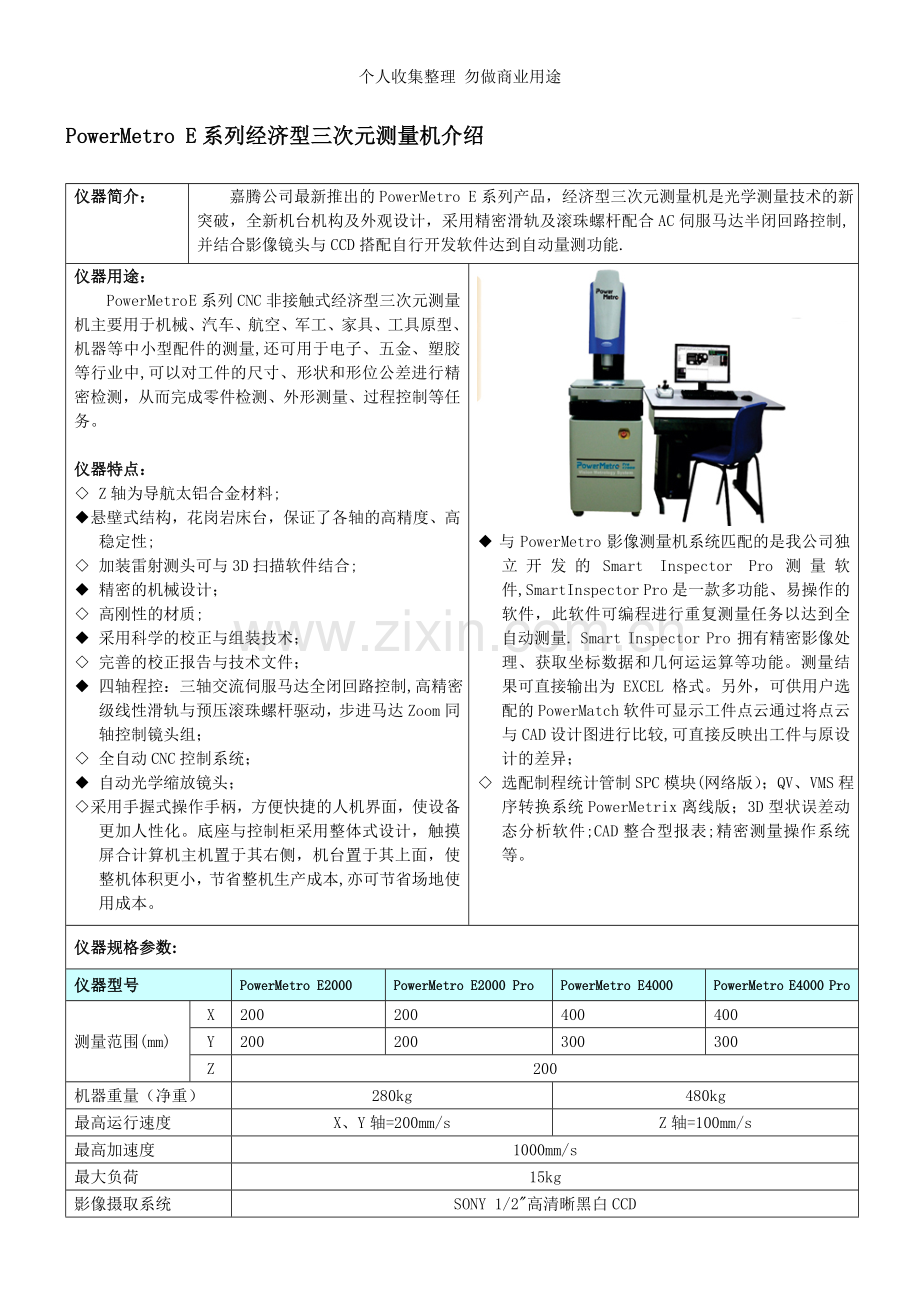

PowerMetro E系列经济型三次元测量机介绍

仪器简介：
嘉腾公司最新推出的PowerMetro E系列产品，经济型三次元测量机是光学测量技术的新突破，全新机台机构及外观设计，采用精密滑轨及滚珠螺杆配合AC伺服马达半闭回路控制,并结合影像镜头与CCD搭配自行开发软件达到自动量测功能.
仪器用途：
　　PowerMetro E系列CNC非接触式经济型三次元测量机主要用于机械、汽车、航空、军工、家具、工具原型、机器等中小型配件的测量,还可用于电子、五金、塑胶等行业中,可以对工件的尺寸、形状和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。

仪器特点：
◇ Z轴为导航太铝合金材料;
◆ 悬壁式结构，花岗岩床台，保证了各轴的高精度、高稳定性;
◇ 加装雷射测头可与3D扫描软件结合;
◆ 精密的机械设计；
◇ 高刚性的材质;
◆ 采用科学的校正与组装技术；
◇ 完善的校正报告与技术文件；
◆ 四轴程控：三轴交流伺服马达全闭回路控制,高精密级线性滑轨与预压滚珠螺杆驱动，步进马达Zoom同轴控制镜头组；
◇ 全自动CNC控制系统；
◆ 自动光学缩放镜头；
◇ 采用手握式操作手柄，方便快捷的人机界面，使设备更加人性化。底座与控制柜采用整体式设计，触摸屏合计算机主机置于其右侧，机台置于其上面，使整机体积更小，节省整机生产成本,亦可节省场地使用成本。

◆ 与 PowerMetro 影像测量机系统匹配的是我公司独立开发的Smart Inspector Pro测量软件,SmartInspector Pro 是一款多功能、易操作的软件，此软件可编程进行重复测量任务以达到全自动测量. Smart Inspector Pro 拥有精密影像处理、获取坐标数据和几何运运算等功能。测量结果可直接输出为 EXCEL 格式。另外，可供用户选配的 PowerMatch 软件可显示工件点云通过将点云与 CAD 设计图进行比较,可直接反映出工件与原设计的差异；
◇ 选配制程统计管制SPC模块(网络版）；QV、VMS程序转换系统PowerMetrix离线版；3D型状误差动态分析软件;CAD整合型报表;精密测量操作系统等。
仪器规格参数:
仪器型号
PowerMetro E2000
PowerMetro E2000 Pro
PowerMetro E4000
PowerMetro E4000 Pro
测量范围(mm)
X
200
200
400
400
Y
200
200
300
300
Z
200
机器重量（净重）
280kg
480kg
最高运行速度
X、Y轴=200mm/s
Z轴=100mm/s
最高加速度
1000mm/s
最大负荷
15kg
影像摄取系统
SONY 1/2"高清晰黑白CCD
分辨率
0.5um
重复精度
2.0um
测量精度
U1 x、y = (3.0+L/333)um；U1 z = （3.0+L/250）um；U2 x、y = (4.0+L/250)um
光源照明系统
白色高亮度轮廓光 白色高亮度环光(4向3环）
CCD两种对焦模式
快速对焦 & 高精度对焦
镜头类型
手动双倍：手动定格Zoom同轴控制镜头组
自动变倍：伺服马达Zoom同轴控制镜头组
缩放倍率
分辨率:1440×900
18X 27X 40X 53X 79X 104X
22X 45X 98X

18X 27X 40X 53X 79X 104X
22X 45X 98X

电源/功率
220V 50～60HZ >10A / 700W
工作环境
温度20℃±2℃  湿度40％~70％
