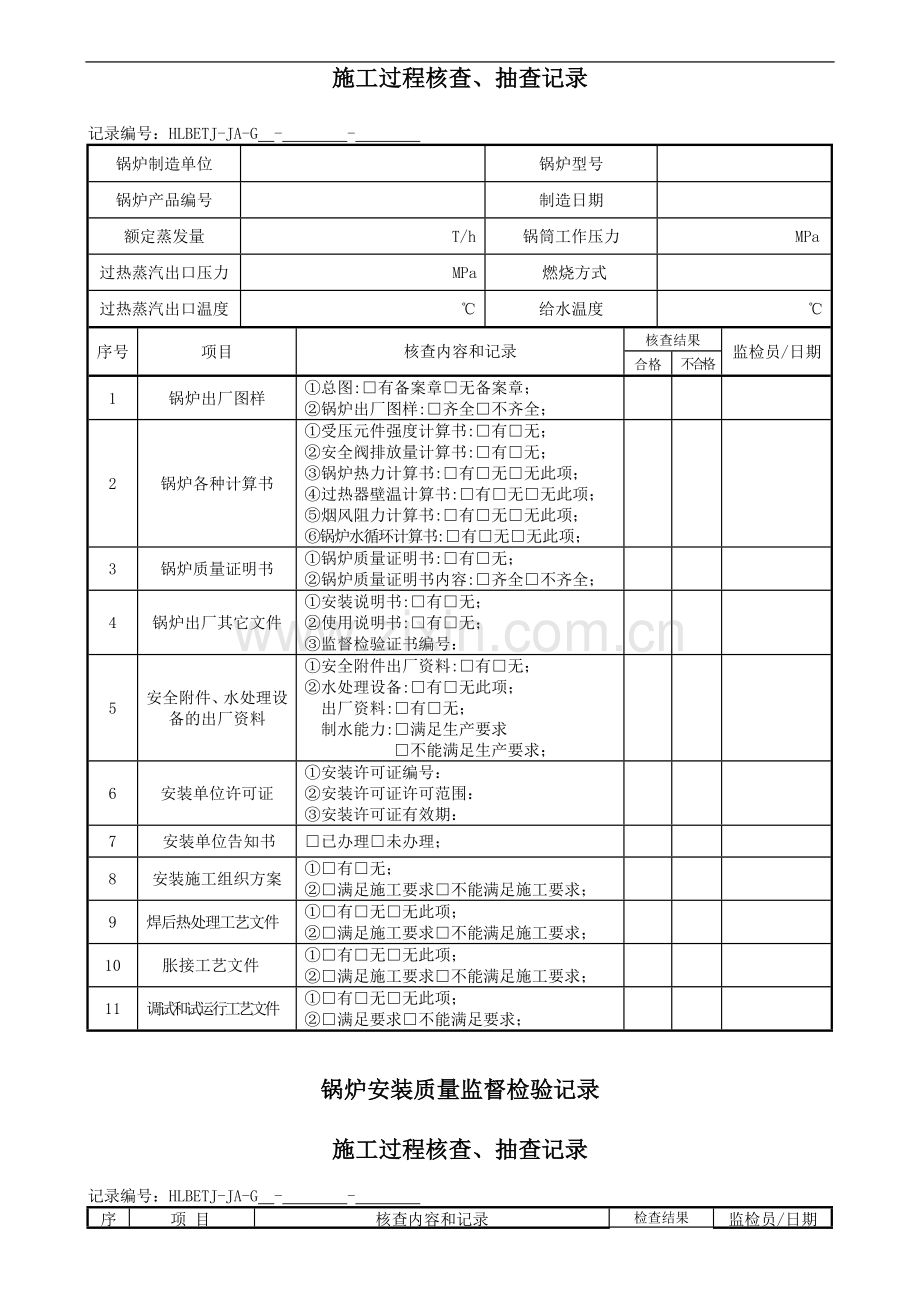

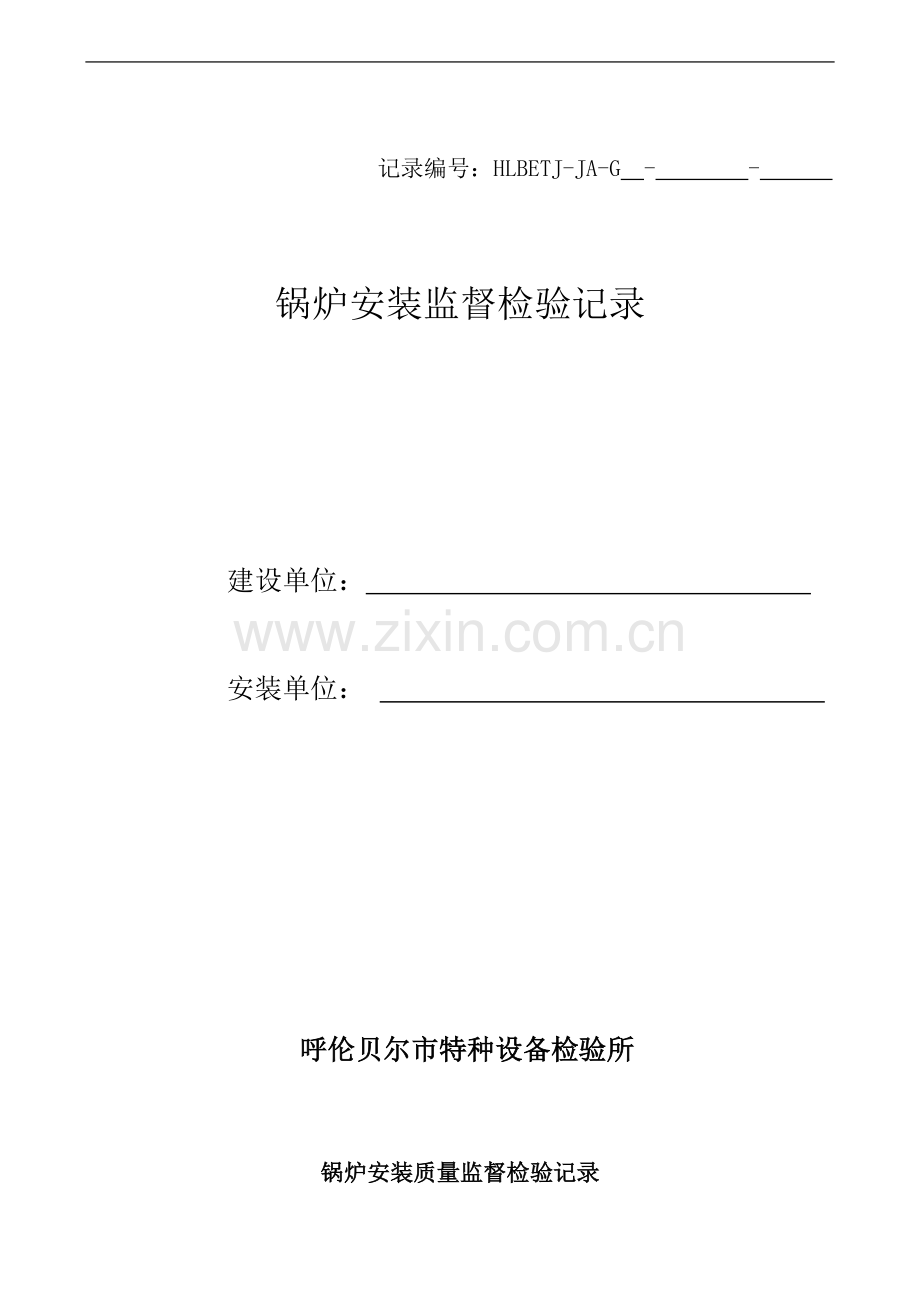

记录编号：HLBETJ-JA-G - - 锅炉安装监督检验记录建设单位：安装单位：呼伦贝尔市特种设备检验所锅炉安装质量监督检验记录施工过程核查、抽查记录记录编号：HLBETJ-JA-G - - 锅炉制造单位锅炉型号锅炉产品编号制造日期额定蒸发量 T/h 锅筒工作压力 MPa 过热蒸汽出口压力 MPa 燃烧方式过热蒸汽出口温度 ℃ 给水温度 ℃ 序号项目核查内容和记录核查结果监检员/日期合格不合格 1 锅炉出厂图样 ①总图:□有备案章□无备案章； ②锅炉出厂图样:□齐全□不齐全； 2 锅炉各种计算书 ①受压元件强度计算书:□有□无； ②安全阀排放量计算书:□有□无； ③锅炉热力计算书:□有□无□无此项； ④过热器壁温计算书:□有□无□无此项； ⑤烟风阻力计算书:□有□无□无此项； ⑥锅炉水循环计算书:□有□无□无此项； 3 锅炉质量证明书 ①锅炉质量证明书:□有□无； ②锅炉质量证明书内容:□齐全□不齐全； 4 锅炉出厂其它文件 ①安装说明书:□有□无； ②使用说明书:□有□无； ③监督检验证书编号： 5 安全附件、水处理设备的出厂资料 ①安全附件出厂资料:□有□无； ②水处理设备:□有□无此项；出厂资料:□有□无；制水能力:□满足生产要求 □不能满足生产要求； 6 安装单位许可证 ①安装许可证编号： ②安装许可证许可范围： ③安装许可证有效期： 7 安装单位告知书 □已办理□未办理； 8 安装施工组织方案 ①□有□无； ②□满足施工要求□不能满足施工要求； 9 焊后热处理工艺文件 ①□有□无□无此项； ②□满足施工要求□不能满足施工要求； 10 胀接工艺文件 ①□有□无□无此项； ②□满足施工要求□不能满足施工要求； 11 调试和试运行工艺文件 ①□有□无□无此项； ②□满足要求□不能满足要求；锅炉安装质量监督检验记录施工过程核查、抽查记录记录编号：HLBETJ-JA-G - - 序号项目核查内容和记录检查结果监检员/日期合格不合格 12 锅炉部件外观检查 ①安装单位检查记录:□有□无； ②部件外观:□有□无损坏、腐蚀； 13 核查锅炉房及锅炉安装位置 □符合规范要求□不符合规范要求； 14 核查锅炉基础 ①基础沉降记录:□有□无； ②基础验收报告:□有□无； ③基础复查记录:□有□无□无此项； 15 钢结构及悬吊施工质量 ①锅炉钢结构预制、安装记录:□有□无； ②高强度螺栓检查记录:□有□无□无此项； ③大板梁挠度：检查记录□有□无；现场抽查数据与原始记录内容□一致□不一致； □符合□不符合规范、标准要求； ④主要立柱垂直度：检查记录:□有□无；现场抽查数据与原始记录内容□一致□不一致； □符合□不符合规范、标准要求； 16 锅筒、集箱安装质量 ①锅筒、集箱：安装尺寸记录□有□无；水平度现场抽查数据与原始记录内容□一致□不一致； ②支撑或悬吊装置：安装记录□有□无；现场抽查数据与原始记录内容□一致□不一致； ③支座预留膨胀间隙：测量记录□有□无；现场抽查数据与原始记录内容□一致□不一致； ④锅筒、集箱膨胀指示器安装：记录□有□无；安装位置:□正确□不正确； 17 受热面安装质量项目水冷壁对流管束过热器省煤器 ①通球检查记录有无有无有无有无 ③组合、安装误差合格不合格合格不合格合格不合格合格不合格 ④管排平整度合格不合格合格不合格合格不合格合格不合格 ⑤管子间距合格不合格合格不合格合格不合格合格不合格 ⑥接头坡口加工质量合格不合格合格不合格合格不合格合格不合格锅炉安装质量监督检验记录施工过程核查、抽查记录记录编号：HLBETJ-JA-G - - 序号项目核查内容和记录检查结果监检员/日期合格不合格 18 锅炉管道安装质量 ①焊接接头坡口加工质量：□合格□不合格； ②支吊装置质量：□合格□不合格； ③组合、安装记录:□有□无；内容:□完整 □不完整； ④膨胀指示器安装记录:□有□无；□无此项；安装位置:□正确□不正确； 19 安全附件及其他与锅炉本体连接的装置项目排污管取样管加热管疏水管自由热补偿支吊架布置除灰系统：①管道的安装□是□否考虑水冷壁向下膨胀和热补偿； ②支吊架布置：□正确□不正确； ③系统的调试记录:□有□无；部件合格证校验报告安装位置安装数量安全阀压力表水位计温度计排汽疏水管的结构和走向：□正确□不正确；防爆门:安装记录□有□无;安装质量□合格□不合格; 炉门、密封部件安装记录:□有□无； 20 自动控制、报警装置项目出厂质量证明文件功能高水位报警装置低水位报警装置低水位联锁装置超压报警装置及锁装置超温报警装置及锁装置点火程序控制及熄火保护装置 21 总体验收，调试、试运行 ① 项目炉墙砌筑保温防腐烘炉煮炉吹洗记录质量 ②安全阀整定报告:□有□无;内容□正确□不正确; ③调试报告:□有□无;内容□符合要求□不符合要求; ④试运行记录:□有□无;内容□符合要求□不符合要求; 锅炉安装质量监督检验记录施工过程核查、抽查记录记录编号：HLBETJ-JA-G - - 序号项目核查内容和记录检查结果监检员/日期合格不合格 22 施工过程中质量管理体系运转情况 ①□有□无现场安装组织机构、质量管理机构和相关管理责任人的任命文件； ②质量管理手册及程序文件：□齐全□不齐全； ③相关作业指导书：□齐全□不齐全； ④相关责任人员□是□否到位履行相应的职责；特种设备作业人员□是□否持证上岗； ⑤施工过程中发生设计变更时□是□否办理了审批手续； ⑥施工用设备和检验检测设备仪器检定证书 □是□否一致； ⑦受压件材料的管理：□符合要求□不符合要求； ⑧施工过程中不符合项或不一致项的处理情况： □已处理□未处理； ⑨监检员提出问题的处理和反馈情况：□已处理□未处理；施工过程不符合项、不一致项的处理情况：监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录人员资格核查记录记录编号：HLBETJ-JA-G - - 序号证件名称姓名代号资格项目有效期至 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 核查情况：①施工单位焊工人，无损检测人员人，起重工人； ②施工技术人员□满足施工要求□不能满足施工要求；监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录焊接工艺及工艺评定资料核查记录记录编号： HLBETJ-JA-G - - 核查依据：《蒸汽锅炉安全技术监察规程》序号零部件名称规格材质坡口型式焊接工艺评定编号焊接工艺卡号焊接方法焊接材料热处理设备及工艺核查结果焊丝焊条合格不合格 1 2 3 4 5 6 7 8 核查情况：①此工程项目需套焊接工艺评定，施工单位提供套焊接工艺评定； ②焊接工艺及工艺评定资料□满足施工要求□不能满足施工要求。监检人员：日期：审核人员：日期：锅炉安装质量监督检验记录焊接材料核查记录记录编号：HLBETJ-JA-G - - 序号牌号规格材料编号质量证明材料复验情况核查结果有无已复验未复验合格不合格 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 核查情况：□合格；□不合格；监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录管件、管材、法兰、阀门等外购材料质量核查记录记录编号：HLBETJ-JA-G - - 序号名称/规格数量质量证明合格证选用、复验情况核查结果有无有无符合规定不符合规定合格不合格 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 核查情况：□合格；□不合格；监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录现场焊接人员资格抽查记录记录编号：HLBETJ-JA-G - - 序号姓名/代号在焊零部件名称在焊零部件材质相对应的资格项目抽查结果合格不合格 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录产品检查试件核查记录记录编号：HLBETJ-JA-G - - 核查依据：《蒸汽锅炉安全技术监察规程》序号零部件名称规格材质坡口型式焊口数量焊接方法及工艺热处理设备及工艺检查试件数量焊接材料检验报告核查结果焊丝焊条拉伸弯曲冲击金相断口合格不合格 1 2 3 4 核查情况：①□已焊制产品检查试件；□未按要求焊制产品检查试件，不合格；□无此项； ②试件数量：□符合要求□不符合要求； ③试验结果：□合格□不合格； ④试验报告：□完整□不完整；监检人员：日期：审核人员：日期：锅炉安装质量监督检验记录受压部件焊缝外观质量抽查记录记录编号：HLBETJ-JA-G - - 依据：□DL/T869-2004《火力发电厂焊接技术规程》；□GB50273-1998《工业锅炉安装工程施工及验收规范》序号部件规格/材料焊接接头编号外形尺寸表面缺陷焊接角变形错口值抽查结果备注合格不合格合格不合格合格不合格合格不合格合格不合格 1 2 3 4 5 6 7 8 9 10 11 12 监检人员：日期：审核人员：日期：锅炉安装质量监督检验记录焊接记录核查情况记录编号：HLBETJ-JA-G - - 序号项目记录(报告)编号焊接记录焊接参数与焊接工艺焊接接头布置图核查结果完整不完整相符不相符有无合格不合格 1 2 3 4 5 6 7 8 9 10 监检人员：日期：审核人员：日期：锅炉安装质量监督检验记录合金钢材料光谱分析记录核查和抽查记录记录编号：HLBETJ-JA-G - - 部件名称仪器型号管材总数抽查数量抽查比例序号抽查管材编号管材材质定性和半定量元素分析抽查结果 Cr Mo V Ni W Ti 合格不合格 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 合金钢材料光谱分析记录核查情况：光谱分析记录：①□有□无；②□记录完整□记录不完整；合金钢材料光谱分析抽查情况：□符合要求□不符合要求。监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录合金材料焊接接头光谱分析记录核查和抽查记录记录编号：HLBETJ-JA-G - - 部件名称仪器型号焊口总数抽查数量抽查比例序号抽查焊缝编号焊缝材质定性和半定量元素分析抽查结果 Cr Mo V Ni W Ti 合格不合格 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 合金钢材料焊接接头光谱分析记录核查情况：光谱分析记录：①□有□无；②□记录完整□记录不完整；合金钢材料焊接接头光谱分析抽查情况：□符合要求□不符合要求。监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录焊接接头焊后热处理情况核查和实际硬度抽查记录记录编号：HLBETJ-JA-G - - 部件名称仪器型号母材材质接头总数抽查数量焊材材质序号抽查焊接接头编号硬度(HBW) 抽查结果母材焊缝母材合格不合格 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 焊后热处理记录核查情况：热处理记录：①□有□无；②□记录完整□记录不完整；硬度检查记录核查情况：硬度检查记录：①□有□无；②□记录完整□记录不完整；硬度抽查情况：□符合要求□不符合要求。监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录射线底片核查记录记录编号：HLBETJ-JA-G - - 部件名称规格/材料焊口总数抽查底片比例焊接方法底片总数抽查底片数探伤方法底片编号抽查记录抽查结果底片质量（清晰度、黑度、象质指数）缺陷评定焊缝显示质量合格不合格符合要求不符合要求准确不准确清晰不清晰底片抽查情况：□合格□不合格；监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录射线底片核查记录记录编号：HLBETJ-JA-G - - 部件名称规格/材料焊口总数抽查底片比例焊接方法底片总数抽查底片数探伤方法底片编号抽查记录抽查结果底片质量（清晰度、黑度、象质指数）缺陷评定焊缝显示质量合格不合格符合要求不符合要求准确不准确清晰不清晰底片抽查情况：□合格□不合格；监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录无损检测报告核查记录记录编号：HLBETJ-JA-G - - 序号报告名称报告(记录) 编号探伤方法焊口总数探伤口数应检比例实检比例执行标准人员资格核查结果正确不正确符合不符合合格不合格 1 2 3 4 5 6 7 8 9 备注：监检人员：日期：审核人员：日期：锅炉安装质量监督检验记录合金钢焊接接头射线无损检测抽查记录记录编号：HLBETJ-JA-G - - 产品和检测器材部件名称规格/材料射线源种类 □X □Ir192 □ 射线机型号胶片型号像质计型号透照方式技术条件检测标准合格级别焊口总数抽查焊口数应抽查比例实际抽查比例透照方式 L3(mm) 像质指数底片黑度范围序号焊缝编号底片编号底片上反映的缺陷性质、尺寸和数量评定级别 1 2 3 4 5 6 7 8 抽查结果：焊口质量□合格□不合格。监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录水压试验监检记录记录编号：HLBETJ-JA-G - - 锅筒工作压力 MPa 试验压力 MPa 压力表核查记录编号精度等级压力表量程检定有效期安装位置试验水温 ℃ 环境温度 ℃ 试验过程序号时间压力（MPa）序号时间压力（MPa）序号时间压力（MPa） 1.核查水压试验方案:①方案□有□无；②试验压力□正确□不正确；③内容□符合要求□不符合要求； 2.现场检查情况：①试验压力及保压时间□正确□不正确； ②承压部件表面、焊缝、胀口、人孔、手孔等处在试验过程中□有□无渗漏、变形、异常声音； ③保压时压力表的指示是否平稳：□是□否； ④泄压后承压部件□是□否存在残余变形； 3.核查水压试验记录:①记录：□有 □无；②内容：□完整 □不完整； 4.核查水压试验报告:①记录：□有 □无；②内容：□完整 □不完整；监检人员监检日期审核人员审核日期锅炉安装质量监督检验记录锅炉安装监督检验项目表记录编号：HLBETJ-JA-G - - 安装单位安装许可证编号联系人电话使用单位使用单位地址使用单位代码邮政编码锅炉安装地点使用单位联系人电话制造单位设备代码制造日期产品编号锅炉型号额定蒸发量或功率 □t/h□MW 锅筒工作压力 MPa 再热蒸汽流量 t/h 过热蒸汽出口压力 Mpa 过热蒸汽出口温度 ℃ 再热蒸汽进口压力 Mpa 再热蒸汽进口温度 ℃ 再热蒸汽出口压力 Mpa 再热蒸汽出口温度 ℃ 给水温度 ℃ 出水温度 ℃ 回水温度 ℃ 燃烧方式安装告知日期监检开始日期监检结束日期监检项目表序号监检项目类别检查结果工作见证监检员确认日期 1 （一）出厂资料 1．锅炉出厂资料和制造监督检验证书 A 2 2．安全附件、水处理设备的出厂资料 B 3 3．水处理设备制水能力与当地水质及锅炉给水量匹配情况 B 4 （二）安装资格证件 1．安装许可证 A 5 2．安装告知书 A 6 3．安装持证人员的证件 B 共页第页锅炉安装质量监督检验记录锅炉安装监督检验项目表记录编号：HLBETJ-JA-G - - 序号监检项目类别检查结果工作见证监检员确认日期 7 （三）施工工艺文件 1、安装施工组织方案 B 8 2、接管焊接工艺及相关焊接工艺评定资料 B 9 3、焊后热处理工艺 B 10 4、胀接工艺 B 11 5、调试和试运行工艺 B 12 （四）锅炉部件、外购材料 1、锅炉部件 B 13 2、管件、管材、法兰等外购材料质量 B 14 3、合金钢材料（包括焊接接头）光谱分析 B 15 4、焊接材料 B 16 5、钢结构 B 17 （五）锅炉房、锅炉基础、钢结构及悬吊施工 1、锅炉房及锅炉安装位置 A 18 2、锅炉基础沉降 B 19 3、钢架组装、悬吊装置施工、高强度螺栓 B 20 4、大板梁及主要立柱 B 21 （六）锅筒、集箱（包括减温器）安装 1、锅筒、集箱安装尺寸 B 22 2、锅筒、集箱支撑或者悬吊装置 B 23 3、锅筒内部装置 B 24 4、锅筒、集箱膨胀指示器 B 25 5、支座预留膨胀间隙 B 26 6、焊接质量（1）集箱焊接接头（现场焊接时）的无损检测报告及底片 B 27 （2）焊接接头的热处理 B 28 （3）焊接接头热处理后的硬度 B 29 （4）合金钢材料的焊接接头光谱分析 B 30 （5）合金钢材料焊接接头的力学性能检验报告及金相检验报告 B 共页第页锅炉安装质量监督检验记录锅炉安装监督检验项目表记录编号：HLBETJ-JA-G - - 序号监检项目类别检查结果工作见证
