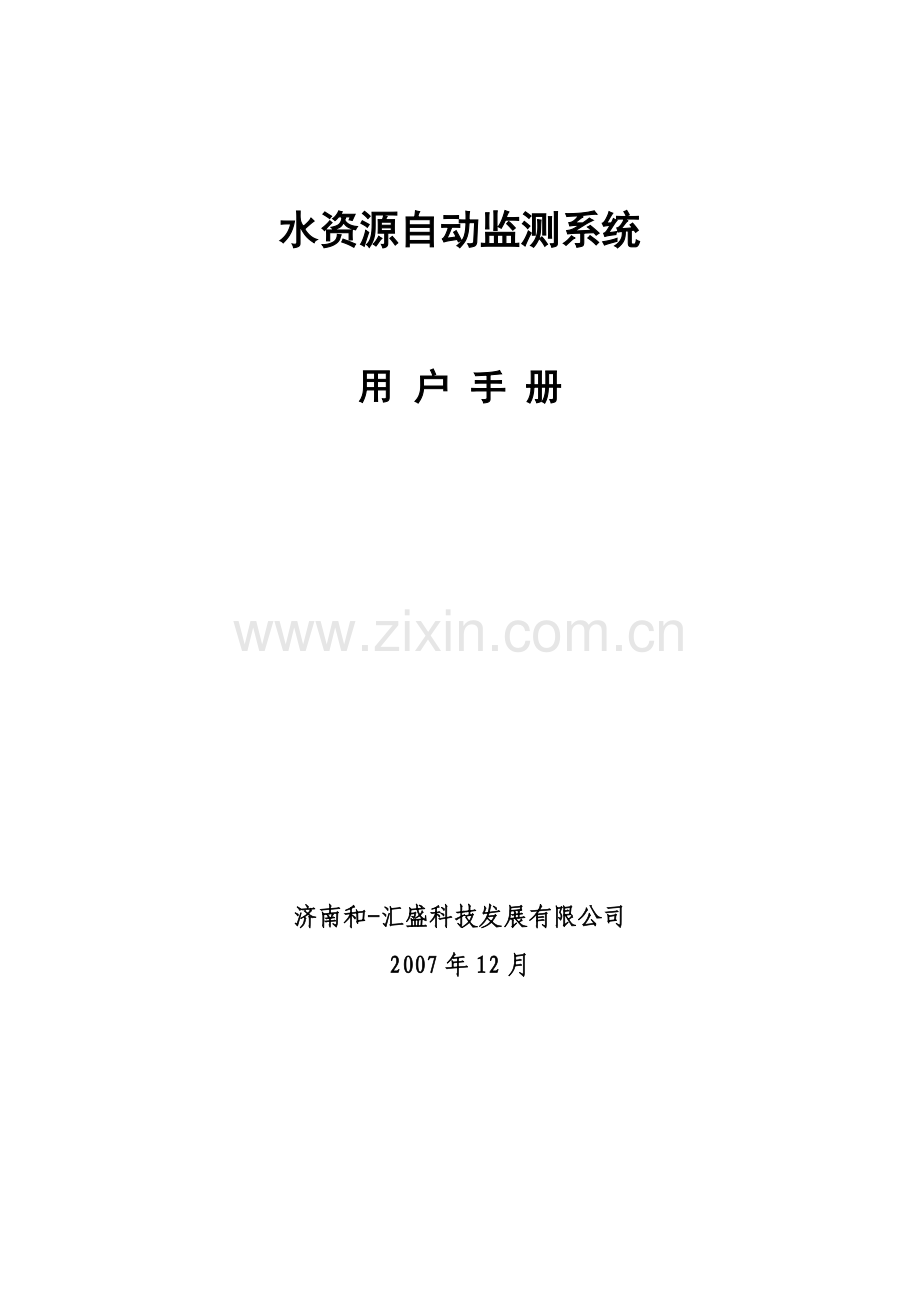

枣庄水资源自动监测系统 用户手册

水资源自动监测系统

用 户 手 册

济南和-汇盛科技发展有限公司
2007年12月

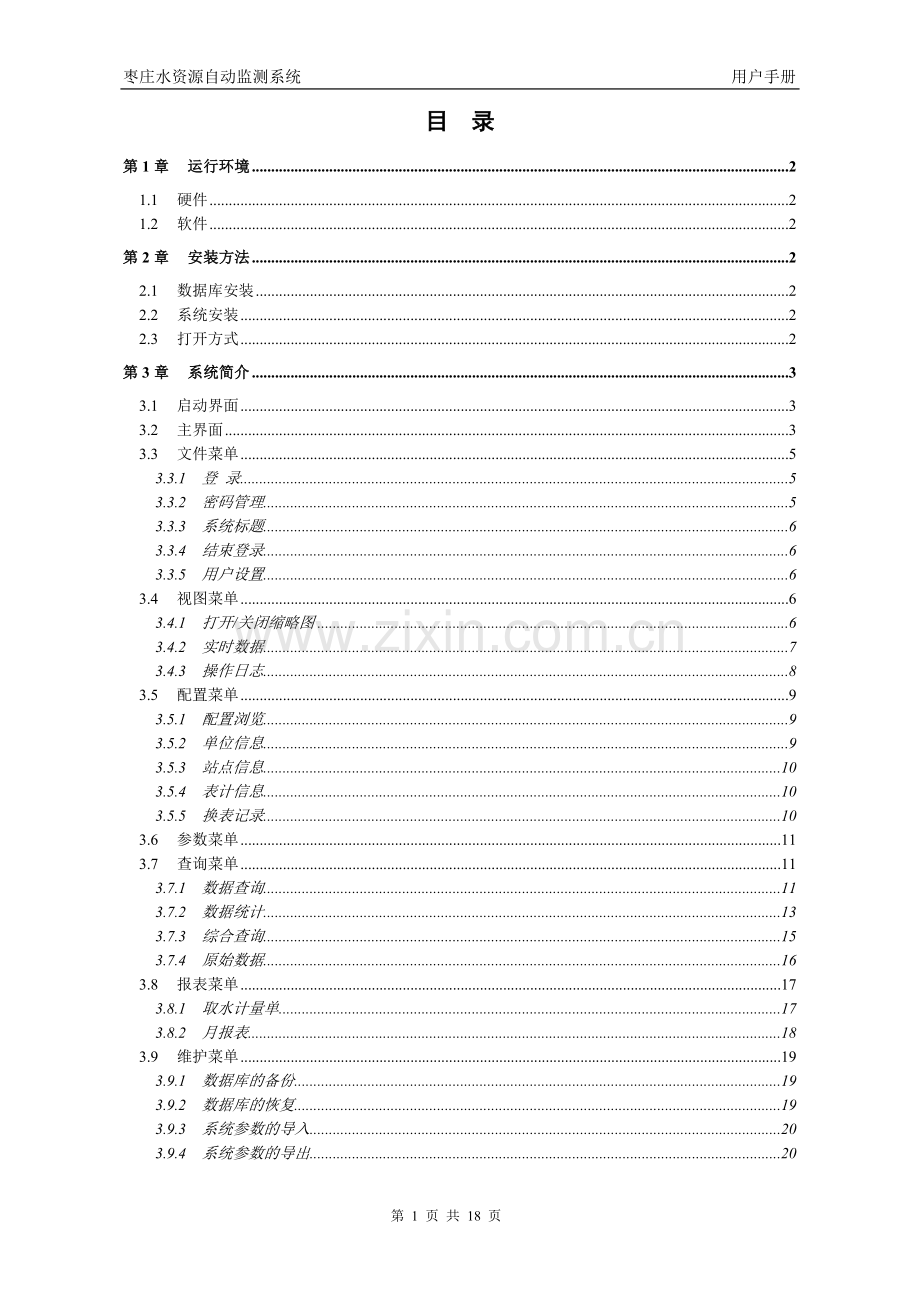

目 录
第1章 运行环境 2
1.1 硬件 2
1.2 软件 2
第2章 安装方法 2
2.1 数据库安装 2
2.2 系统安装 2
2.3 打开方式 2
第3章 系统简介 3
3.1 启动界面 3
3.2 主界面 3
3.3 文件菜单 5
3.3.1 登 录 5
3.3.2 密码管理 5
3.3.3 系统标题 6
3.3.4 结束登录 6
3.3.5 用户设置 6
3.4 视图菜单 6
3.4.1 打开/关闭缩略图 6
3.4.2 实时数据 7
3.4.3 操作日志 8
3.5 配置菜单 9
3.5.1 配置浏览 9
3.5.2 单位信息 9
3.5.3 站点信息 10
3.5.4 表计信息 10
3.5.5 换表记录 10
3.6 参数菜单 11
3.7 查询菜单 11
3.7.1 数据查询 11
3.7.2 数据统计 13
3.7.3 综合查询 15
3.7.4 原始数据 16
3.8 报表菜单 17
3.8.1 取水计量单 17
3.8.2 月报表 18
3.9 维护菜单 19
3.9.1 数据库的备份 19
3.9.2 数据库的恢复 19
3.9.3 系统参数的导入 20
3.9.4 系统参数的导出 20

第1章 运行环境
1.1 硬件
最低配置： P3 1.2G以上CPU，256M内存，10G硬盘，有USB接口
建议配置：P4 1.8GCPU，256MDDR内存，40G7200转硬盘，有USB接口
1.2 软件
操作系统：Windows2000 SP2以上 数据库： Microsoft SqlServer2000
第2章 安装方法
2.1 数据库安装
首先安装SQL SERVER数据库（数据库用户名及密码请与厂家索取），装完后添加一个数据库，数据库名称为“WaterRES”，并建表（建表文件在安装文件中的CREATE TABLE.TXT，复制到查询分析器中直接运行）或直接导入WaterRES的备份。
2.2 系统安装
点击枣庄水资源自动监测系统的安装文件Setup.exe按照提示进行安装。如果安装过程中出现错误点击忽略即可。
2.3 打开方式
方式1：双击桌面上的[枣庄水资源自动监测系统]打开客户端程序；
方式2：开始—程序—枣庄水资源自动监测系统—枣庄水资源自动监测系统.exe

第3章 系统简介
本系统分为接收端和用户端两个部分。接收端只负责接收终端传来的数据，进行处理存入数据库，只需将程序打开，无需进行任何操作。本用户说明书主要针对用户端进行编写。
3.1 启动界面
启动界面判断数据库是否存在以及加载一些初始化的信息，界面上只有一张图片，点击中间图片的任意位置，登录到主界面，也可点击按钮[退出]退出系统。

图 3-1
3.2 主界面
主界面加载的是一张枣庄地图。鼠标移到单位上将显示单位下所有检测点的最后上传时间/瞬时流量/累积流量等信息。双击单位将显示数据查询窗体，并显示近两天的数据。流量（M^3/H）为每小时站点的供水量，供水量（M^3）为从开始装表截至到所对应日期的累计流量。在地图上点击右健有右健快捷菜单。
进入主界面菜单中只有登录系统、打开缩略图、关闭缩略图和配置浏览等少数功能能用，若浏览其他功能需点击[文件]—[登录系统]打开登录窗体，输入正确的用户名和密码。地图双击可以切换，可以按住鼠标左键托拽枣庄市地图。

图 3-2（枣庄市地图）

图 3-2（市中区地图）
3.3 文件菜单
3.3.1 登 录
输入正确的用户名和密码，点击[进 入]，主界面上的功能根据用户权限显示出来，管理员具有全部权限，操作员只有浏览的权限。

3.3.2 密码管理
在这里用户可以更改自己的密码。见图 3-3-2

图 3-3-2
3.3.3 系统标题
在出现的提示框内输入新的标题，按回车键将更改系统标题。
3.3.4 结束登录
将退出本次登录，限制部分功能。
3.3.5 用户设置
可添加新用户，删除已存在的用户，其中用户权限有操作员和管理员，操作员只能进行浏览操作。

图 3-3-5
3.4 视图菜单
3.4.1 打开/关闭缩略图
中间位置为缩略图，可浏览所有水量站。鼠标移到水量站上将显示站点下所有表的最后上传时间、瞬时流量、累积流量等信息。

图 3-4-1
3.4.2 实时数据
右边的列表框显示的是所有的单位截止到目前的瞬时流量和供水量，它是单位下所有站点的累计和，点击不同的单位，在右边的地图上显示相应的位置并在列表框中显示各个站点的流量和供水量。此界面自动刷新，十分钟刷新一次。其中日供水量显示的是今天的供水量。见图 3-4-2

图 3-4-2
3.4.3 操作日志
这里记录着一些用户操作系统的信息。可选择服务器端、客户端和所有记录进行查询，主要用到服务器端。

3.5 配置菜单
3.5.1 配置浏览
可浏览单位/站点/表计的信息，在左边树形目录中点击单位/站点/表计，在右边的列表框中显示相应的详细信息。见图3-5-1

图 3-5-1
3.5.2 单位信息
可添加新单位、修改或删除已存在的单位，按保存将信息存入数据库，按取消则取消添加和修改

图 3-5-2
3.5.3 站点信息
同上，见图 3-5-3
3.5.4 表计信息
同上，见图 3-5-4
提示：添加的顺序为：单位——站点——表计（表计必须要添加）
删除的顺序为：表计——站点——单位

图 3-5-3 图 3-5-4
3.5.5 换表记录
记载着一些换表或非法清零记录，防止换表或非法清零时造成查询出的供水量是负的。用户只须输入哪块表哪天清零。清零前表流量是自动计算出来的，用户可点击[显示相关原始记录]浏览相关信息。见图 3-5-5

图 3-5-5
3.6 参数菜单
[GPRS通信]与[数据库连接]默认都设置好了，不要轻易改动。

3.7 查询菜单
3.7.1 数据查询
可按时间段/月/年进行查询，选中左边的树型目录中的单位，点击开始查询，在右边的列表框中将显示单位的累计量；选中左边的树型目录中的站点，点击开始查询，在右边的列表框中将显示各站点的数据；选中左边的树型目录中的表计，点击开始查询，在右边的列表框中将显示单个表计的数据。其中起码为所对应日期的以前的最后一次上传的累计流量，止码为所对应日期当天的最后一次上传的累计流量。供水量为所对应日期的当日供水量，见图3-7-1，下方是曲线设置的各个选项，其曲线图见图3-7-1（曲线图）

图 3-7-1

图 3-7-1（曲线图）
3.7.2 数据统计
可对选中的单位进行日/月/年的统计，选中左边的树型目录中的单位，再选择统计项中是按日或按月还是按年统计，点击统计，在右边的列表框中将分别显示每个单位在对应时间的供水量，见图3-7-2，下方是曲线设置的各个选项，其曲线图见图3-7-2（曲线图）

图 3-7-2

图 3-7-2（曲线图）
3.7.3 综合查询
可对单位下的各个站点进行旬/月/季/年的查询，点击左边的树型目录中的单位，再选择查询条件，点击开始查询，在右边的列表框中将显示单位下各个站点在对应时间的信息。其中流量（M^3/H）为每小时站点的瞬时流量，供水量（M^3）为从开始装表截至到所对应日期的累计流量，日供水量为所对应日期的供水量，见图3-7-3，下方是曲线设置的各个选项，其曲线图见图3-7-3（曲线图）

图 3-7-3

图 3-7-3（曲线图）
3.7.4 原始数据
显示的是每个单位或站点或表计的所有上传上来的数据，点击左边的树型目录中的单位或具体的站点或表计，再选择查询条件，点击开始查询，在右边的列表框中将显示单位或站点或表计在这段时间的所有上传上来的数据。其中流量（M^3/H）为每小时站点的瞬时流量，供水量（M^3）为从开始装表截至到所对应日期的累计流量。

图 3-7-4
3.8 报表菜单
3.8.1 取水计量单
打印出来一式两联，收费时使用，界面见图 3-8-1。报表样式见附件。

图 3-8-1
3.8.2 月报表
统计出所选择的所有单位的每月流量。报表样式见附件。

图 3-8-2
3.9 维护菜单
3.9.1 数据库的备份
见图3-9-1

图 3-9-1
3.9.2 数据库的恢复
数据库恢复将会使系统回到备份前的状态，请慎重进行。见图3-10-2

图 3-9-2
3.9.3 系统参数的导入
将会把[参数菜单]的内容导入
3.9.4 系统参数的导出
将会把[参数菜单]的内容导出到文本文件中。
